工业平台式反应成套设备三维设计

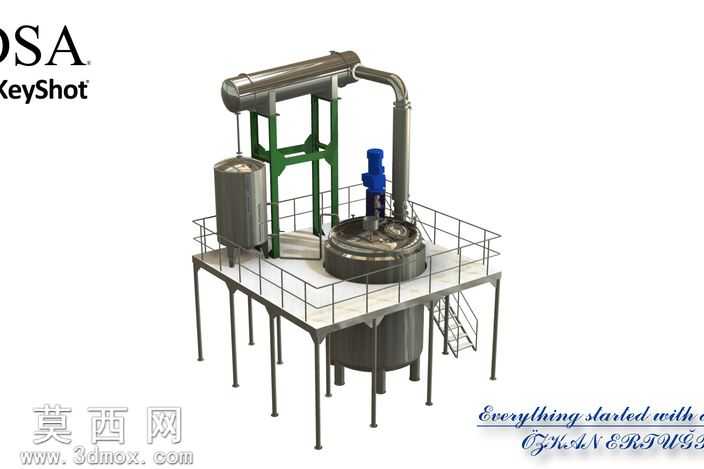

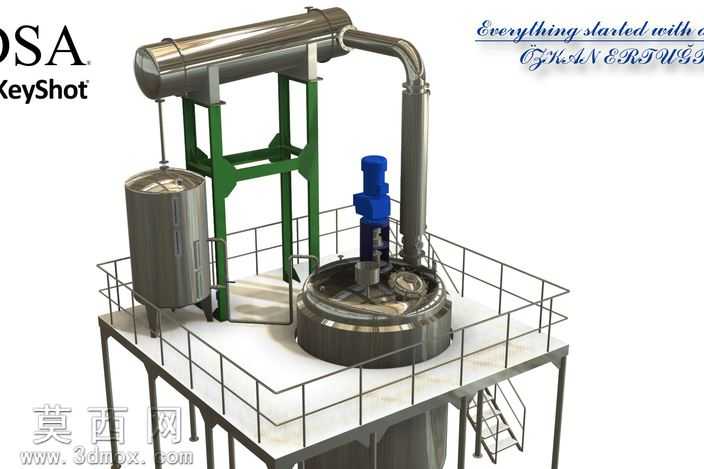

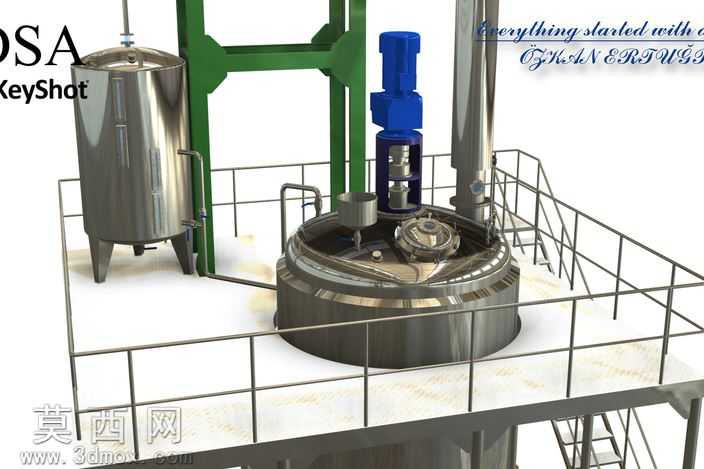

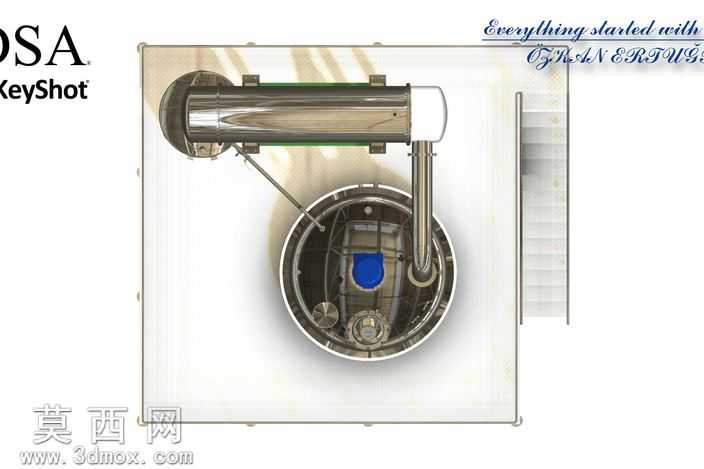

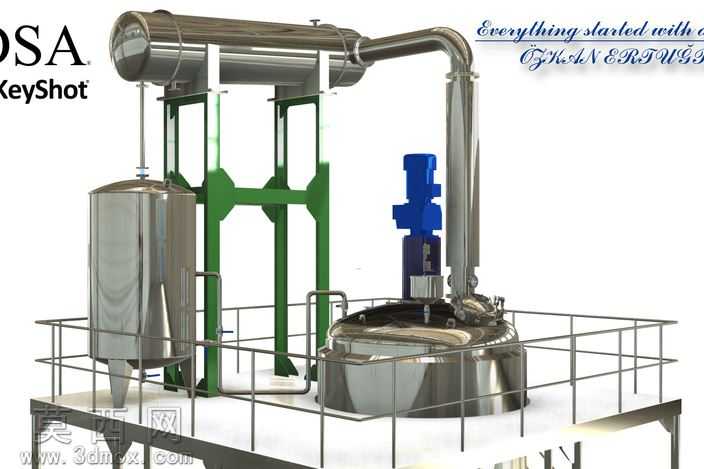

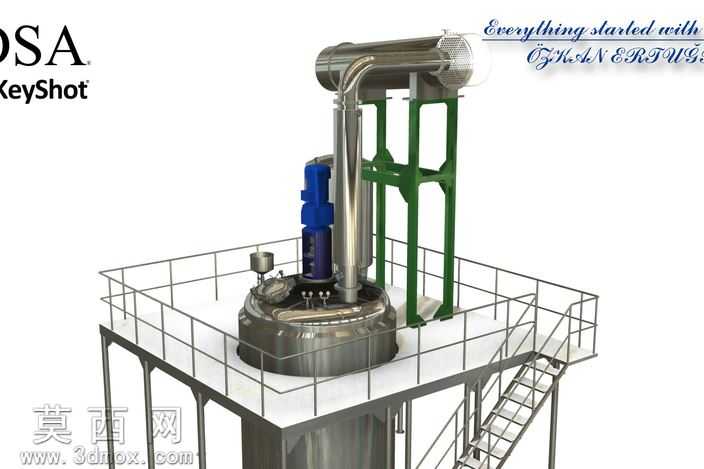

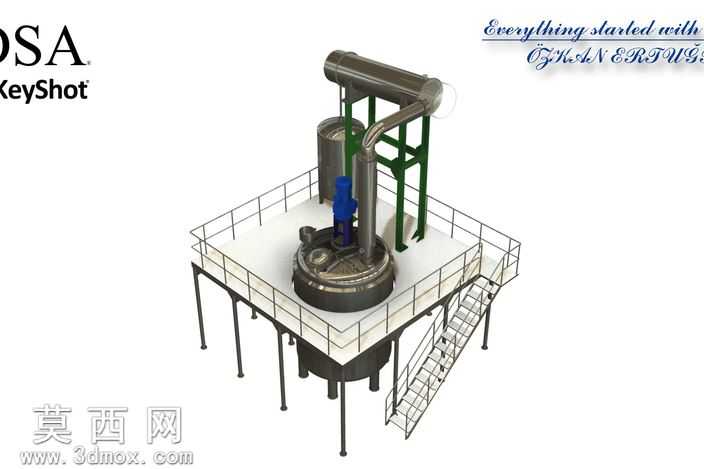

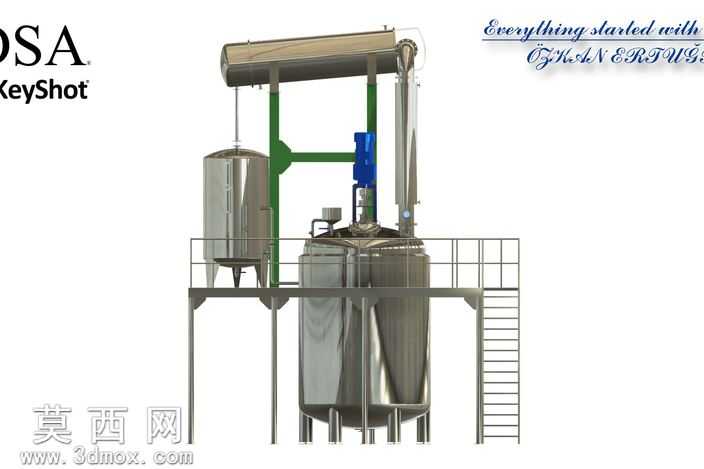

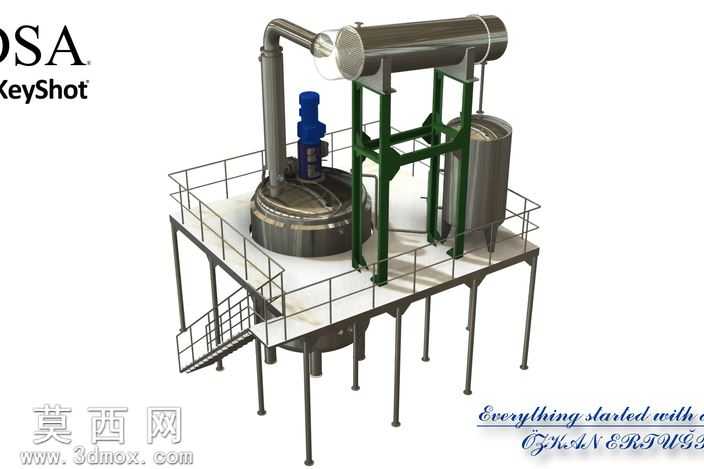

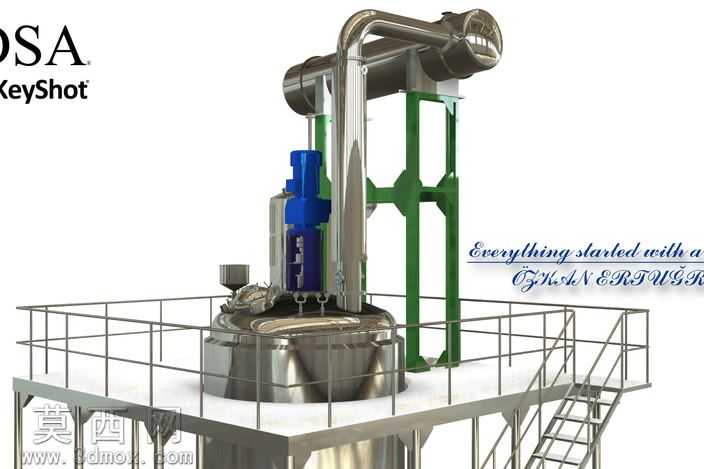

本作品为工业级平台式反应成套设备的三维建模设计，整体采用模块化建模思路搭建，先拆分核心功能单元再完成总装配合，确保各部件结构逻辑符合实际工业设备的装配规范。建模过程中优先还原设备的真实结构比例，核心反应罐体采用回转类特征建模完成，精准还原罐体的圆弧封头、法兰接口、人孔结构等细节，罐体顶部的搅拌驱动装置按照立式安装结构搭建，还原了驱动电机、减速机构、搅拌轴的层级装配关系，配套的侧挂储料罐体同样采用薄壁回转体建模，还原了罐体支脚、顶部进料口、底部出料阀的结构细节。设备上层操作平台采用框架式结构建模，平台表面做防滑纹理的材质区分，周边的安全护栏按照工业防护标准设计，还原了竖杆、横杆的排布间距，配套的斜向爬梯做了踏步防滑、侧边扶手的细节处理，连接各罐体的工艺管道采用扫掠特征完成建模，精准还原管道的弯折弧度、法兰连接端的结构，管道的支撑支架也按照实际安装位置做了对应建模。渲染阶段采用工业写实风格，不锈钢罐体、管道部分赋予高反射金属材质，调整粗糙度参数还原工业不锈钢的哑光金属质感，平台支架、护栏部分赋予碳钢喷漆材质，绿色的设备支架做了漆面的细微色差处理，搅拌驱动电机部分做了蓝色漆面与金属端盖的材质区分，平台地面赋予防滑水泥材质，通过光影调整突出设备的层级结构，清晰展现各部件的装配关系与空间位置。设计过程中充分考虑化工反应设备的操作逻辑，操作平台预留了足够的设备操作、检修空间，管道排布遵循工艺流程走向，避免出现结构干涉问题，各部件的连接位置都做了对应法兰、紧固件的细节还原，让整体模型既具备外观展示效果，也能清晰呈现设备的结构组成，可用于工业设备展示、工艺流程演示等场景使用。
