带刹车平板安装万向活动脚轮结构

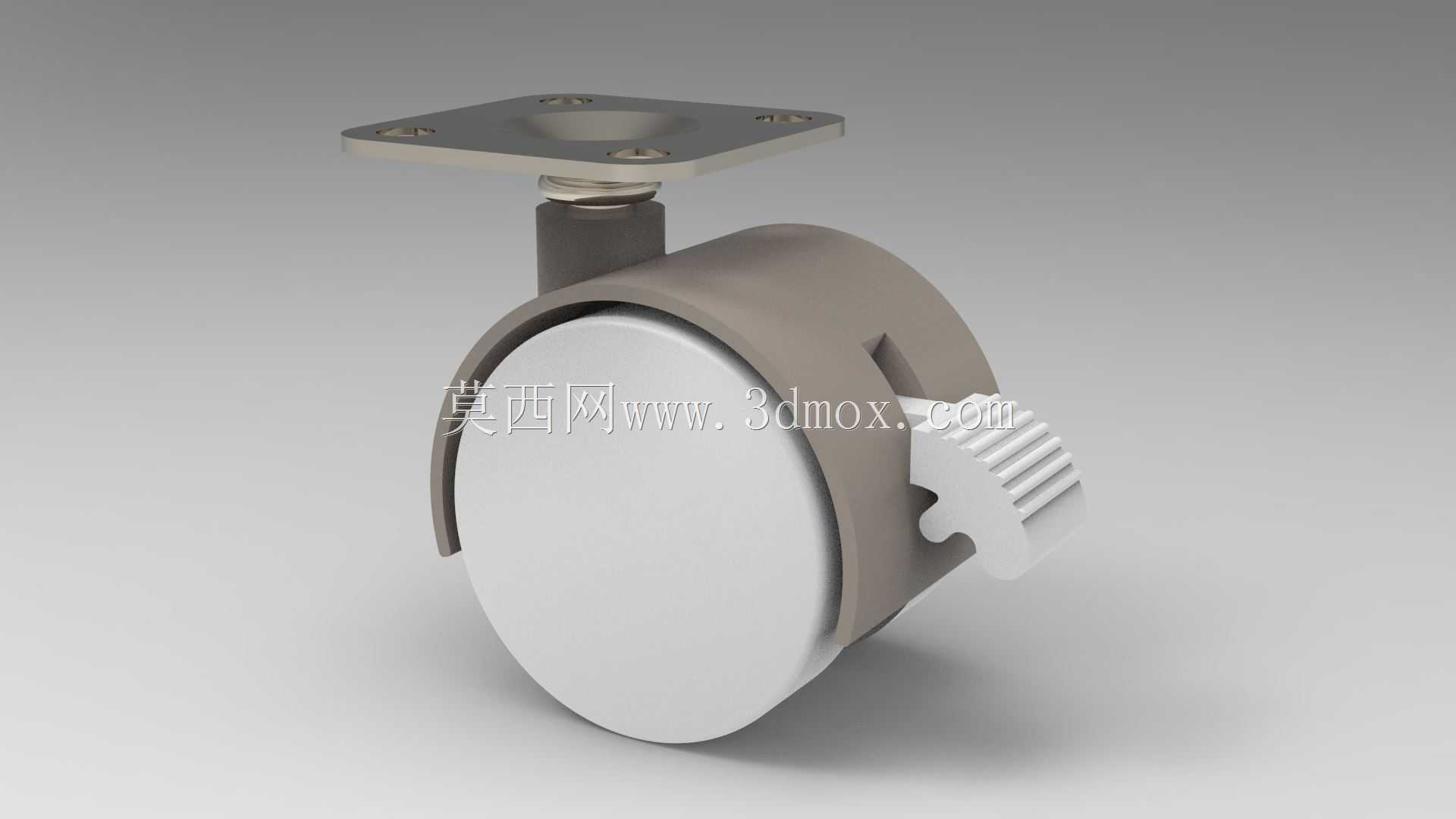

　　日常做设备移动结构选型时，这类带刹车的平板式万向脚轮是应用频次极高的部件，不管是轻型工业推车、实验室小型设备台架、医用移动护理车，还是办公家具、商用展示柜的移动支撑，都能看到这类结构的身影。不同于定向脚轮仅能沿直线行进的特性，这款万向脚轮的回转支承结构设置在安装平板与轮架之间，可实现360度水平方向回转，在狭小空间内调整设备位置时，不需要反复挪动整体设备，单靠脚轮的回转就能完成转向、对位操作，大幅降低设备移位时的操作难度。

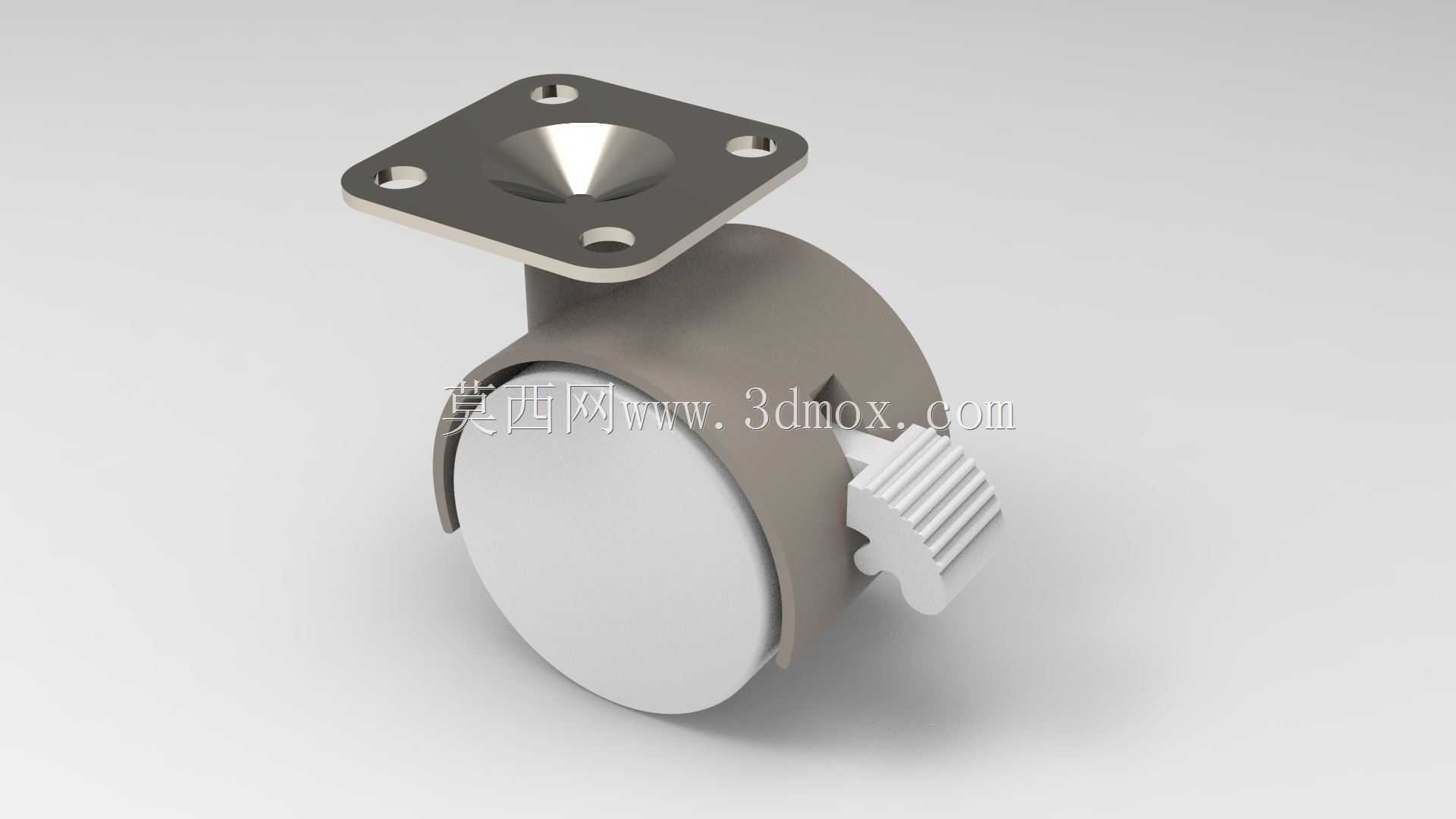

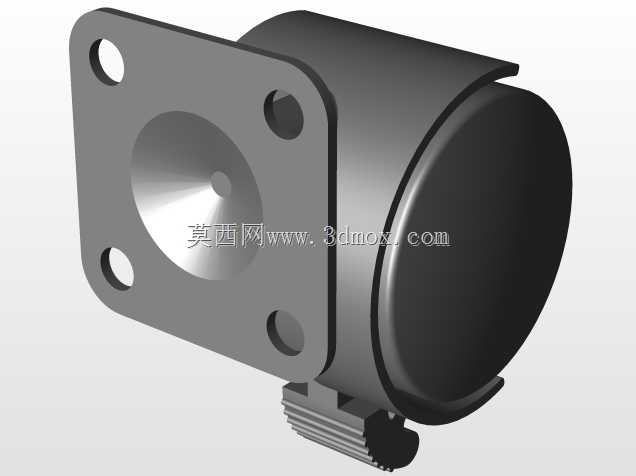

　　从结构设计逻辑来看，这款脚轮采用顶部平板安装的形式，安装板上预留了四个对称分布的安装孔，安装时可通过螺栓直接与设备底部的安装面锁紧固定，相比插杆式安装的脚轮，平板安装的接触面积更大，受力分布更均匀，能承受更大的垂直载荷，不容易出现安装位变形、松脱的问题，适配底部有平整安装面的各类设备与家具。轮架部分采用半包式结构，将滚轮的上半部分完全包覆，一方面可以避免设备移动过程中，杂物、线缆卷入滚轮与支架的间隙造成卡滞，另一方面也能减少滚轮滚动时带起的灰尘、水渍直接飞溅到设备底部，对设备底部结构起到一定的防护作用。

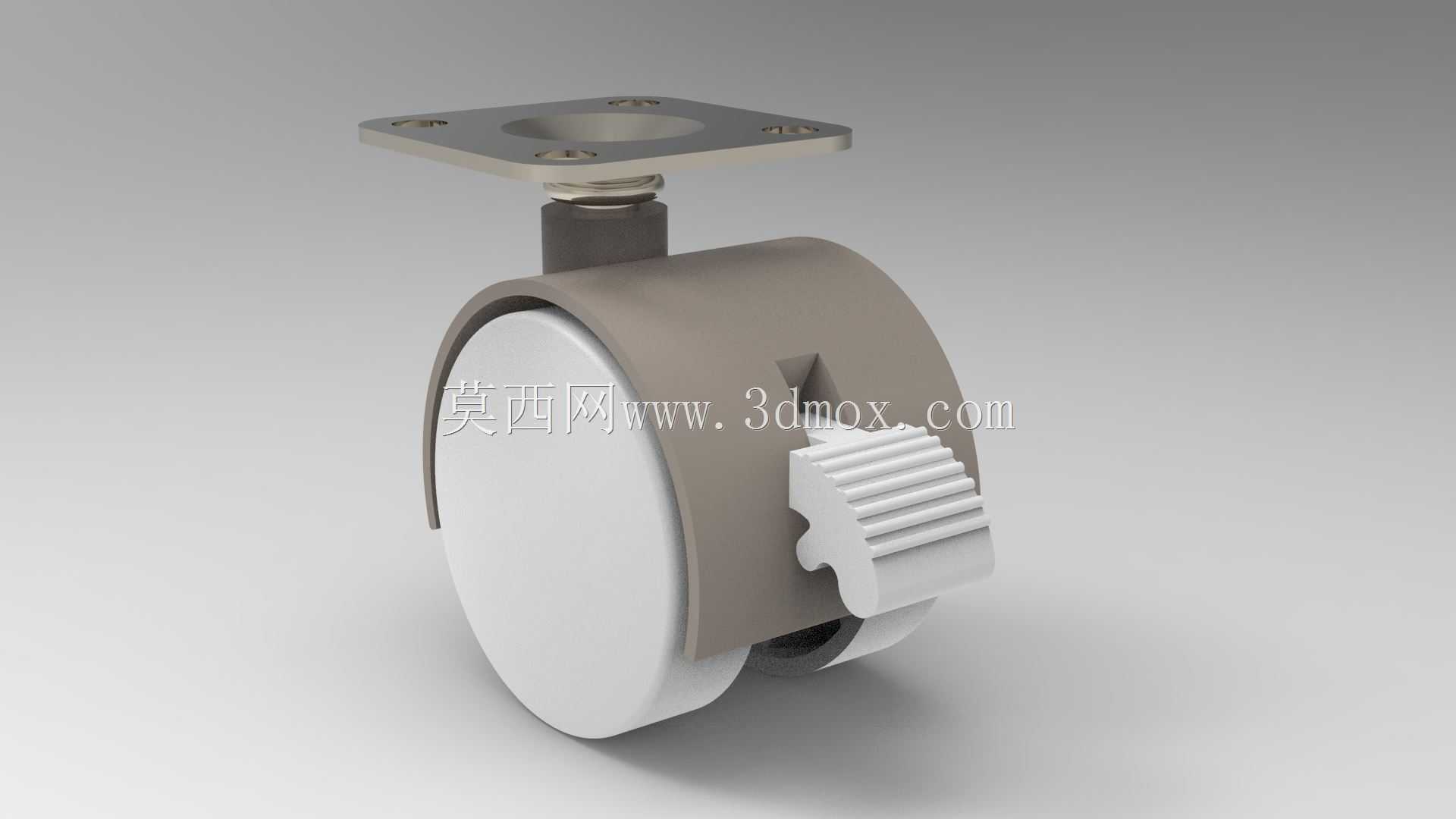

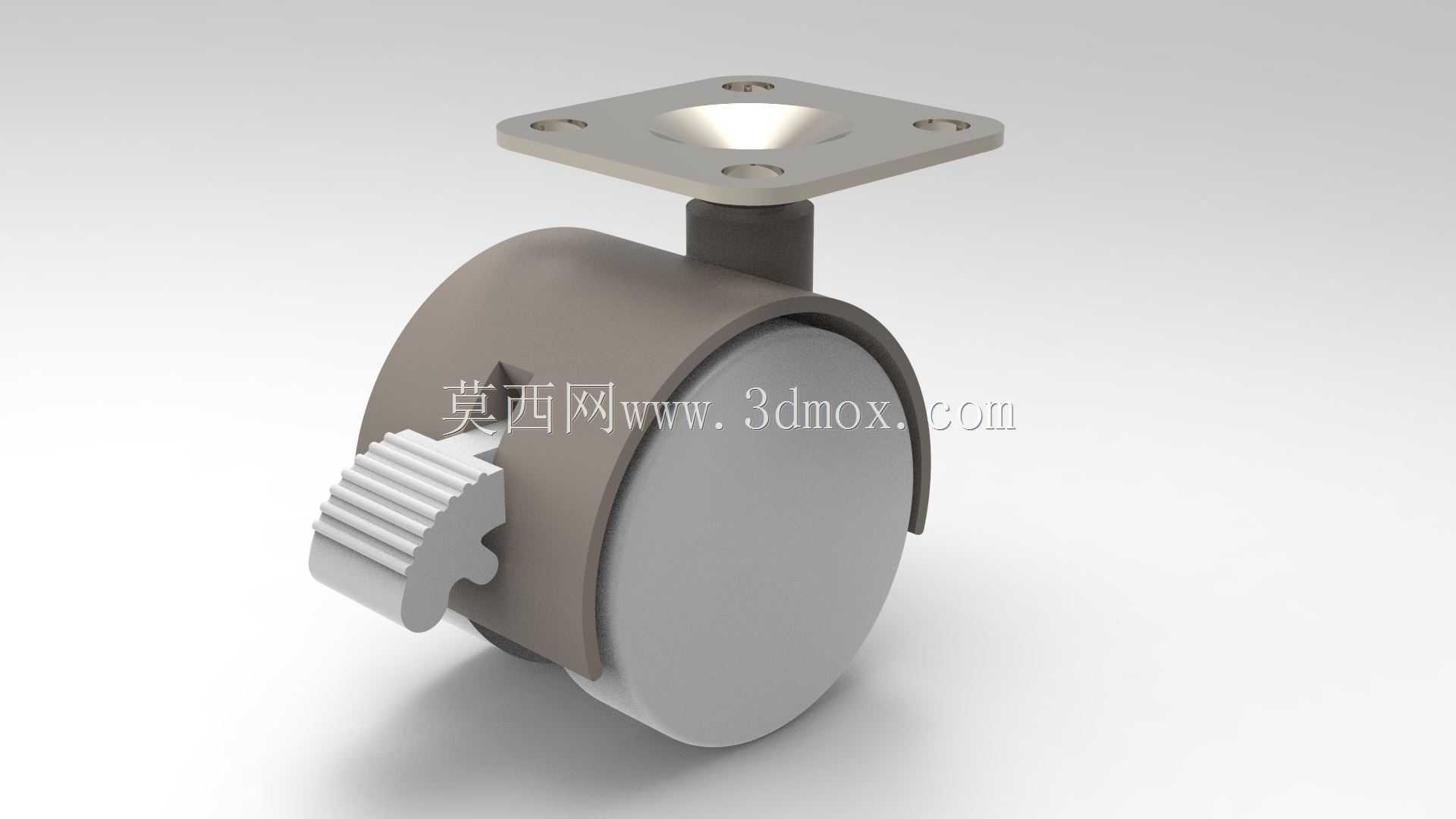

　　这款脚轮集成了侧边刹车结构，刹车拨片设置在轮架侧方，操作时只需要用脚向下踩下压片，就能通过内部的锁止结构同时完成滚轮的转动锁止和万向回转结构的锁止——很多低价脚轮的刹车仅能锁止滚轮转动，万向结构仍可自由回转，停放在有坡度的地面时容易出现设备滑移、转向的问题，而这款双锁止结构的刹车触发后，滚轮无法转动，回转支承也被卡死，整个脚轮完全处于固定状态，即使在轻微倾斜的地面上，也能保证设备停放稳定，不会出现自行移位的情况；需要解除刹车时，只需要向上拨起拨片即可，全程不需要弯腰用手操作，使用便捷性很高。

　　滚轮部分采用圆弧面设计，轮面材质为硬质耐磨工程塑料，滚动时的摩擦阻力小，在环氧地坪、瓷砖、木地板等常见的室内地面上滚动时，不会产生明显的压痕，滚动噪音也远低于金属轮或者硬质铸铁轮，适合对噪音控制有要求的办公、医疗、实验室场景。轮体与支架之间通过销轴连接，销轴处预留了润滑间隙，长期使用后可以通过加注润滑脂来降低转动阻尼，避免出现滚轮卡滞、转动异响的问题。

　　从安装边界来看，这类脚轮的安装平板尺寸、安装孔距都有通用的行业标准，选型时只需要确认单轮额定载荷、安装高度、安装孔位匹配度，就可以直接替换同规格的其他脚轮，不需要对设备底部的安装结构做额外修改。设计选型时需要注意，单只脚轮的额定载荷需要按照设备总重量的1.5倍来核算安全系数，因为设备在移动过程中经过地面接缝、斜坡时会产生动载荷，预留足够的载荷余量可以避免脚轮过载变形、断裂，延长整体使用寿命。另外轮架的回转半径也需要在设计设备底部结构时提前预留，避免脚轮回转时与设备底部的突出结构、线缆、其他安装部件产生干涉，保证转向动作顺畅无卡滞。

　　在实际装配过程中，需要保证四个脚轮的安装面处于同一水平面上，避免出现个别脚轮悬空、受力不均的情况，否则会导致悬空脚轮无法发挥承载作用，其余脚轮载荷超出设计值，加速滚轮和轴承的磨损。如果是用于经常需要移动的设备，还可以在安装平板与设备底面之间加装橡胶减震垫片，既可以缓冲移动过程中产生的震动，保护设备上的精密元器件，也能弥补安装面的平面度误差，让所有脚轮都能均匀接触地面，滚动过程更平稳。
