适配M10口罩的呼气输出过滤阀组件结构

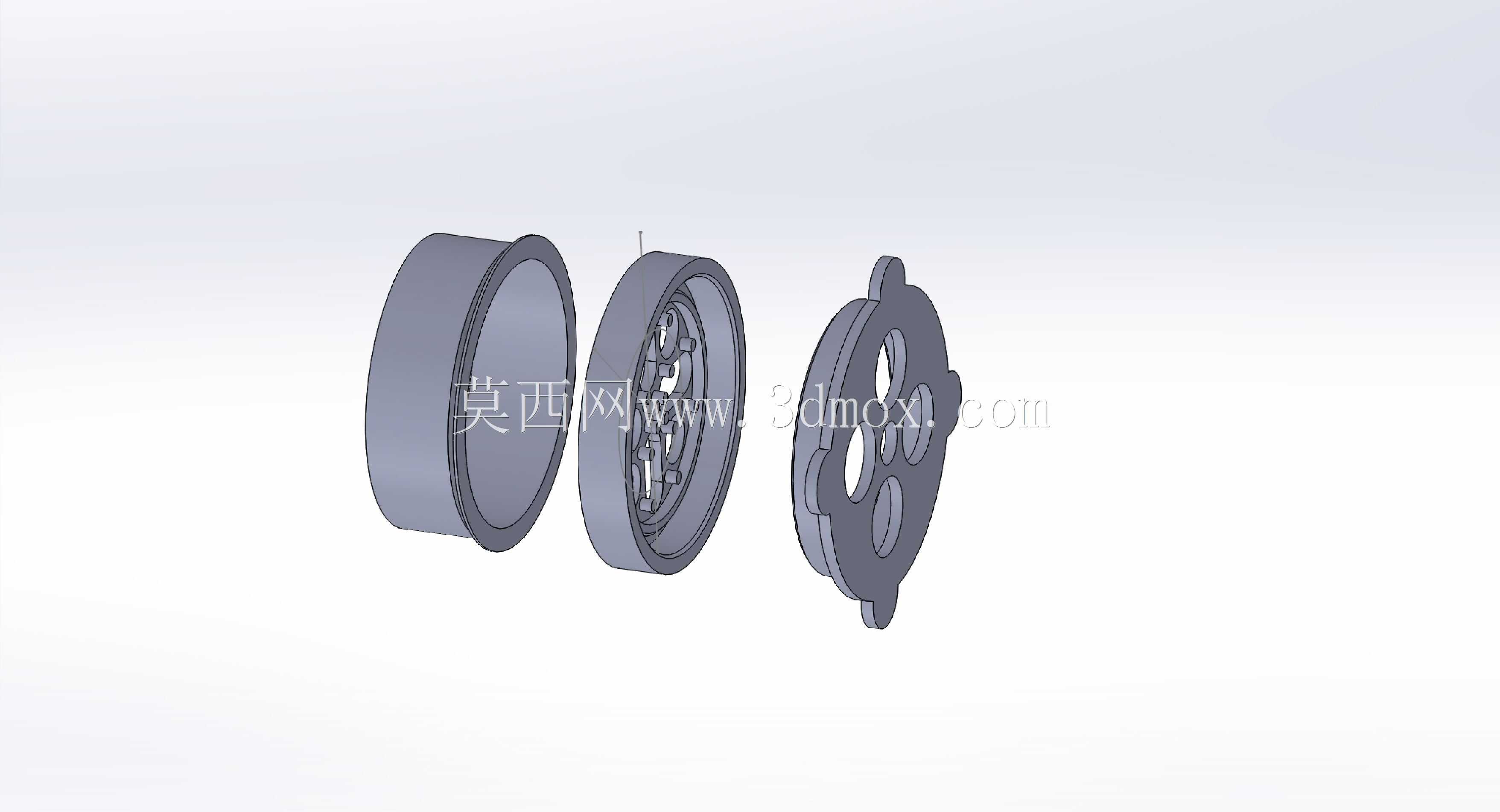

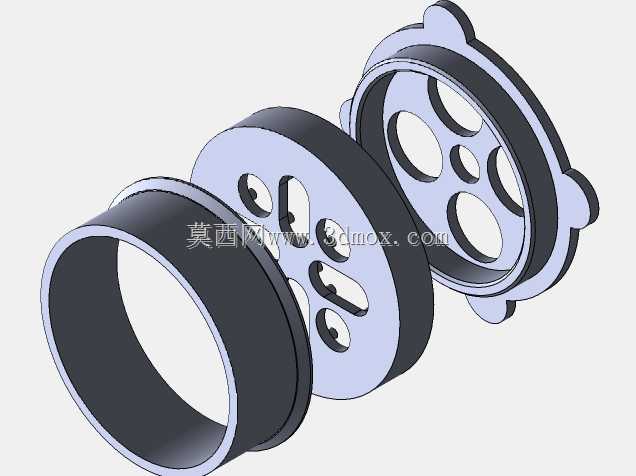

　　这套阀组结构针对个人呼吸防护场景的呼气端需求开发，核心作用是在佩戴者呼气时单向导通排出废气，同时避免未经过滤的气流反向倒灌进入罩体内部，适配常规软质防护面罩的改装与自制场景，尤其适合3D打印快速制作的应急防护装备配套使用。整套组件拆分为三个独立可拆分的结构段，分别是与罩体贴合的基座连接段、带导流孔的阀片限位段、以及外侧的气流导出段，三段采用同轴嵌套的装配逻辑，安装时不需要额外的紧固件，通过结构本身的过盈配合即可完成拼接，粘接固定后可直接嵌入面罩预留的安装孔位。设计阶段优先考虑了民用场景的加工可行性，所有结构均做了拔模斜度处理，无倒扣、无薄壁悬空结构，采用普通FDM3D打印机即可完成制作，不需要额外添加支撑结构，

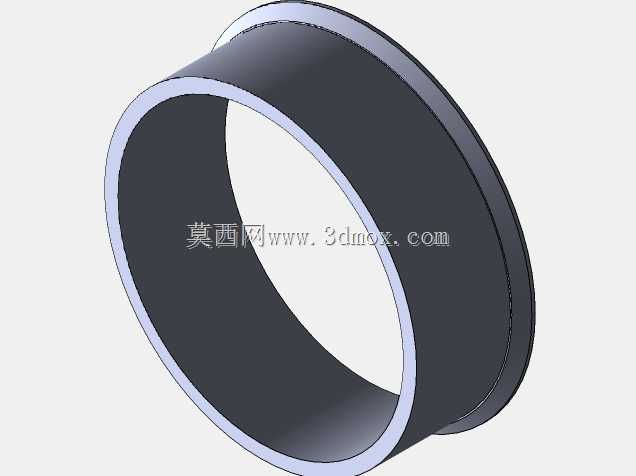

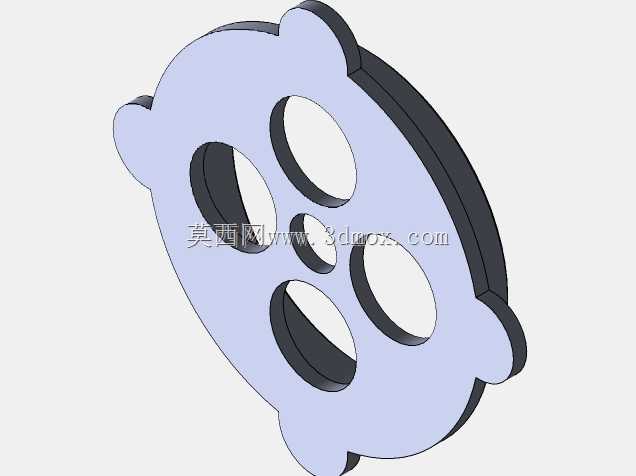

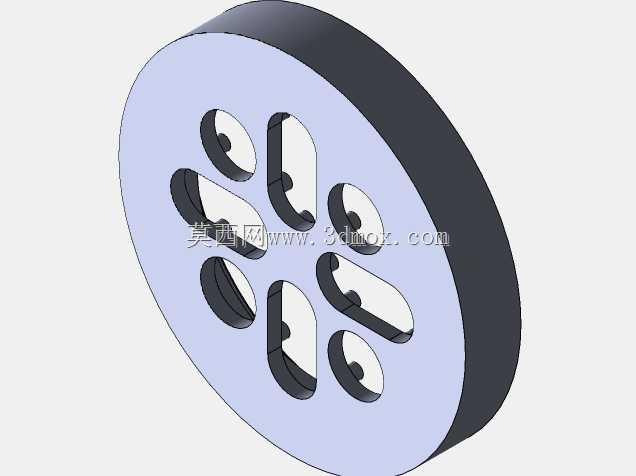

　　打印完成后仅需简单去除毛边即可装配。阀片区域的开孔采用大小孔组合的排布方式，中心区域预留了柔性膜片的安装定位柱，呼气时气流顶开膜片从周边开孔导出，吸气时膜片在负压作用下贴合密封面阻断反向气流，密封面做了0.2mm的凸起环带设计，即使采用PLA等普通打印材料，也能保证足够的密封性能，不会出现漏气问题。安装边界上，与面罩接触的基座段外径适配常规M10规格的开孔尺寸，插入面罩后配合粘接剂即可完成固定，整体轴向长度控制在25mm以内，不会因为突出过长影响佩戴时的侧面活动，外侧导出段做了圆弧收边处理，避免剐蹭衣物或者皮肤。实际使用中，这套阀组仅作用于呼气输出路径，不承担进气过滤的功能，进气过滤仍需依靠面罩主体的过滤层实现，

　　装配时除了活动的膜片部件之外，其余三个结构段必须粘接牢固，避免出现接缝漏气导致的防护失效问题，阀片可采用常见的硅胶片、薄橡胶片裁切制作，不需要定制专用配件，材料获取门槛极低，适合应急场景下的快速批量制作。结构设计上刻意规避了复杂的曲面造型，所有特征均采用回转体加平面切削的组合形式，建模逻辑简单，修改调整方便，使用者可以根据自己所用面罩的实际开孔尺寸，快速调整基座段的外径参数，适配不同规格的面罩安装需求，阀片的开孔数量和开孔面积也可以根据不同的呼气阻力需求做对应调整，满足不同劳动强度下的呼气顺畅度要求。
