小型立式数控进给滑台结构设计

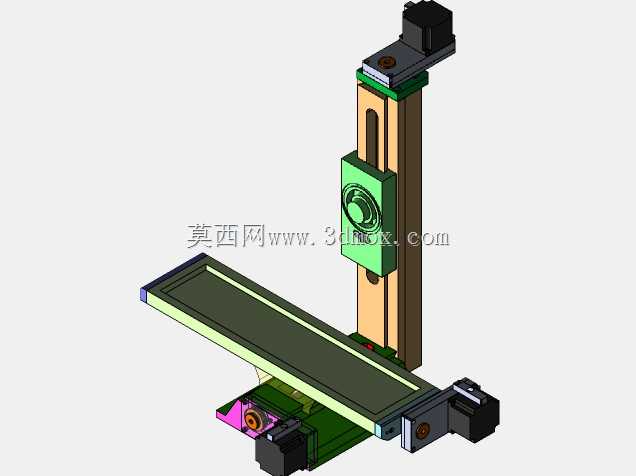

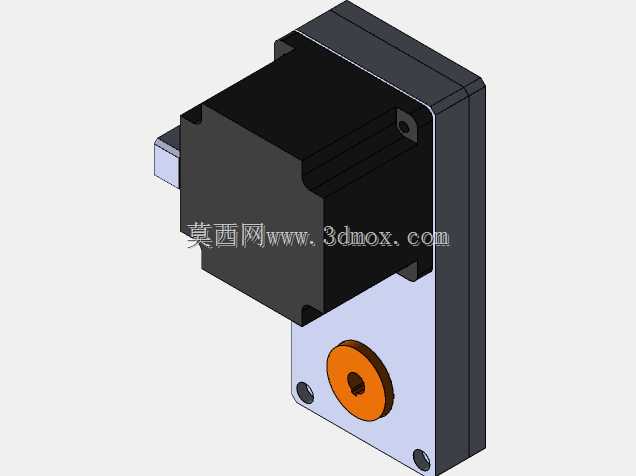

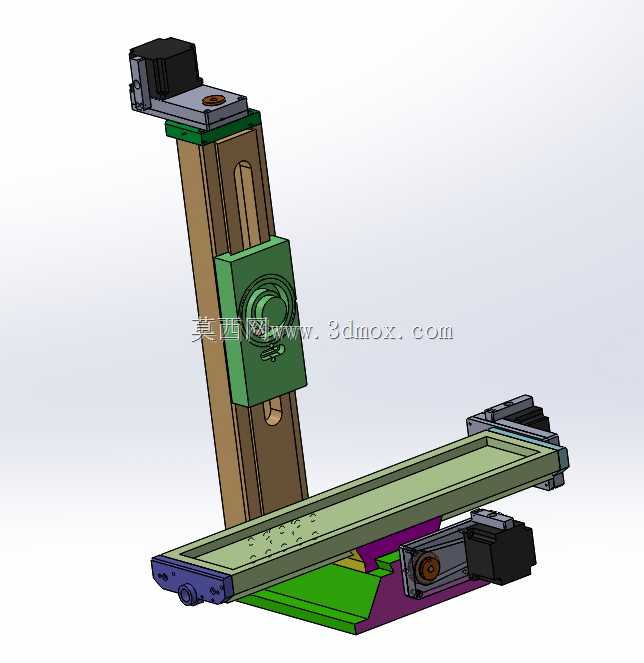

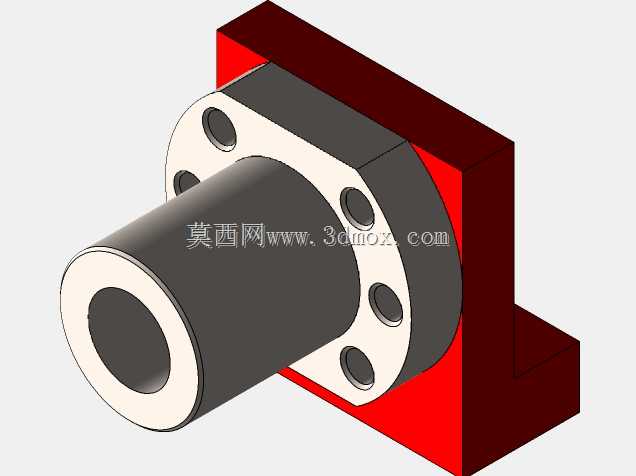

　　这套滑台结构面向小型精密加工场景的进给需求，适配桌面级加工设备的运动改造需求，可承担小尺寸工件的铣削、钻孔工序的直线进给动作，也可作为小型自动化检测、点胶设备的运动承载平台使用。结构采用立式Z轴加水平Y轴的十字布局，其中Y轴方向的传动、导向、限位结构完整，可直接实现稳定的水平方向直线往复运动，Z轴保留了安装接口与导向基础结构，可根据实际使用需求补充完善传动与锁紧组件。从结构设计逻辑来看，滑台的导向部分采用矩形导轨配合滑动座的形式，承载能力强，抗倾覆力矩表现优异，可承受加工过程中产生的径向切削力，避免运动过程中出现抖动或偏移。驱动端预留了步进电机的安装位，电机通过联轴器直接与传动丝杠连接，减少了中间传动环节的背隙，传动效率更高，

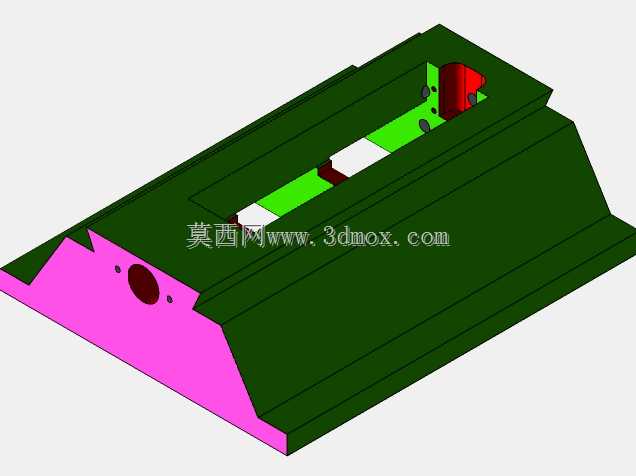

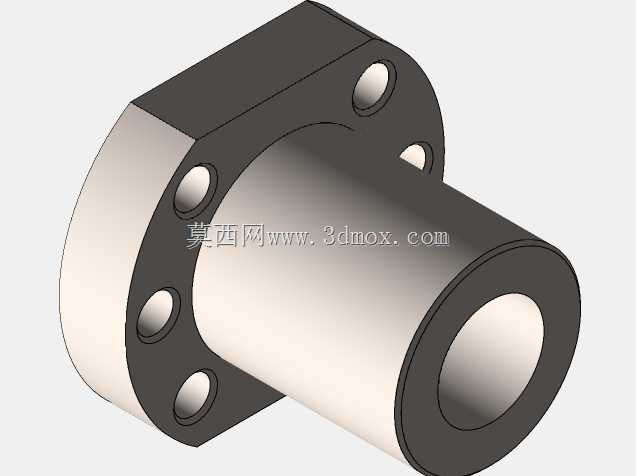

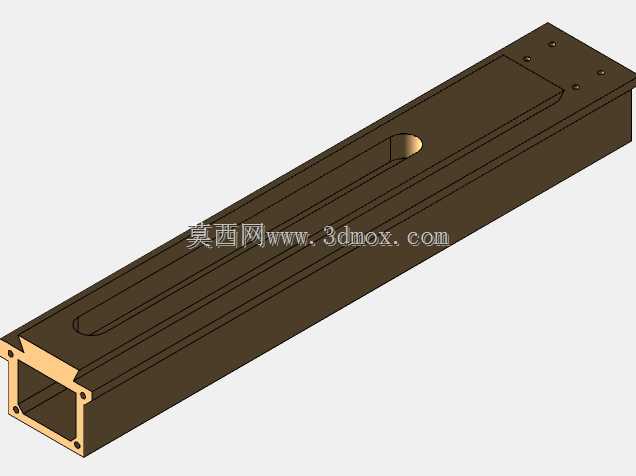

　　也便于后续加装编码器实现闭环位置控制。滑台的底座部分设计有均匀分布的安装沉孔，可直接固定在设备机架或者工作台面上，安装时需保证底座平面的平面度公差在0.05mm以内，避免导轨安装后出现扭曲导致运动卡滞。滑台的滑动座表面预留了T型槽与螺纹安装孔，可直接装夹小型工件或者加工主轴组件，装夹时需注意负载重心尽量靠近滑台中心位置，避免偏载过大导致导轨局部磨损加快。在实际应用中，这类小型数控滑台常被用于教学实训设备、小型零件批量加工专机的运动单元，相比成品滑台，该结构预留了充足的改造空间，使用者可根据自身的行程需求、负载大小调整丝杠导程、电机规格，也可在现有基础上增加防尘罩、行程限位开关、润滑管路等附属组件。

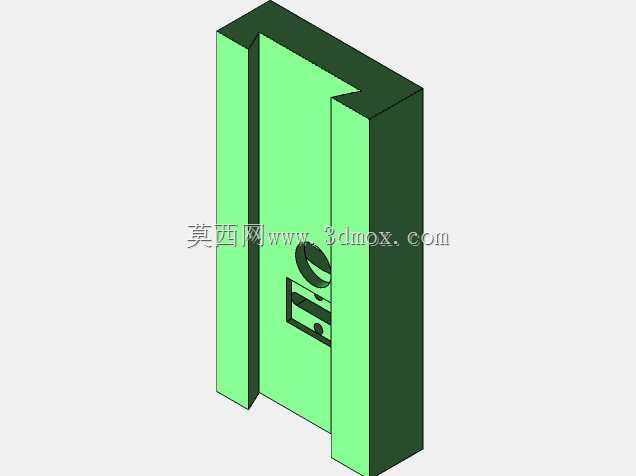

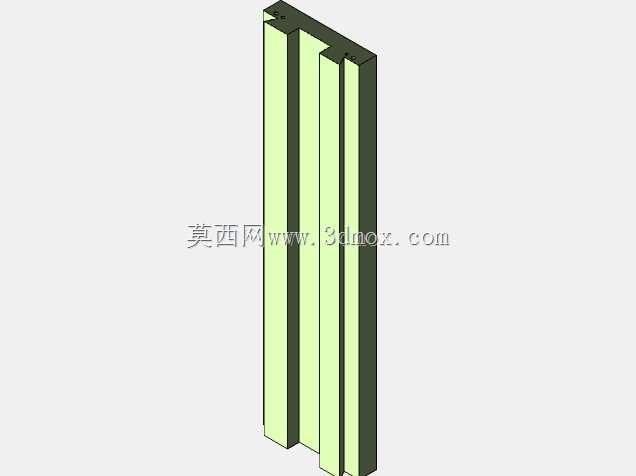

　　结构的各零部件之间的装配间隙经过合理预留，导轨与滑座之间的配合间隙可通过侧边的镶条进行调整，能够根据使用场景的精度需求调整预紧力，兼顾运动顺滑度与传动刚性。需要注意的是，Z轴部分目前仅完成了导轨与滑座的结构设计，未配置丝杠传动与配重组件，实际使用时需根据Z轴搭载的主轴重量选择合适导程的丝杠，若负载较大还需加装平衡气缸或者配重块，避免Z轴下滑导致安全事故。水平Y轴的两端设计有硬限位块，可防止滑座超程脱出，安装时可在硬限位前加装光电限位开关，实现软限位保护，提升设备运行的安全性。
