不锈钢分层式户外熏鱼器具结构设计

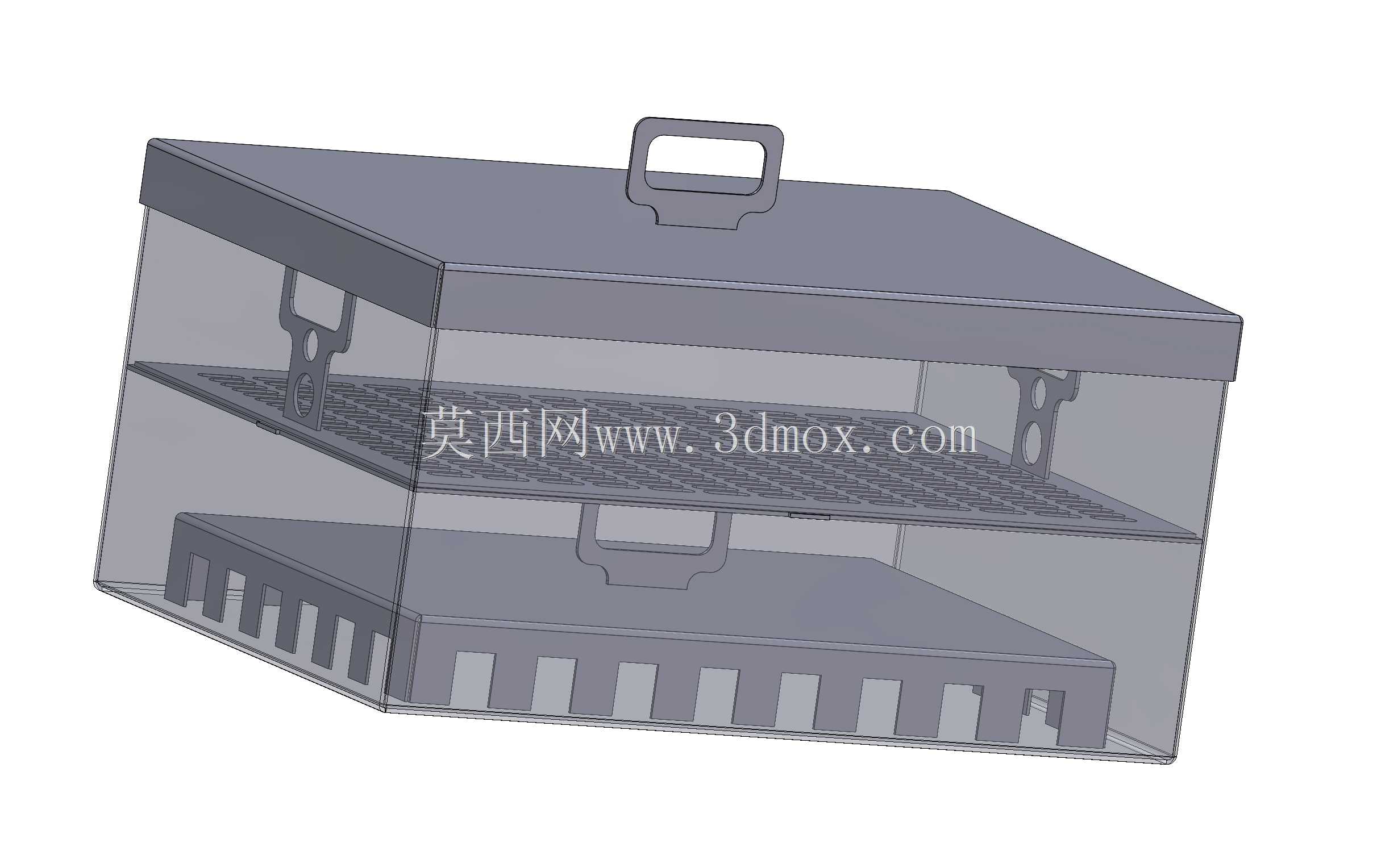

　　这款不锈钢熏制器具的设计初衷，是适配户外垂钓、露营场景下的即时食材加工需求，解决明火熏制过程中食材与热源直接接触、烟雾分布不均导致的熏制效果参差不齐的问题。整体采用箱式封闭结构，外壳主体选用食品级不锈钢板材折弯焊接成型，兼顾户外使用的抗锈蚀性能与高温耐受能力，透明侧板采用耐温PC材质嵌装，无需开盖即可观察内部食材熏制状态，避免频繁开盖造成的热量与烟雾流失。

　　结构上采用三层分层设计，最底层为发烟腔，预留均匀排布的通风格栅，格栅宽度控制在8mm，既保证外部空气进入维持发烟材料阴燃状态，又能阻挡燃烧的小木屑、木块掉落至外部明火区域引发窜火，发烟腔内部预留120mm高度空间，可放置常规尺寸的果木碎、小木片，单次装填可支持40-60分钟的持续发烟，满足单次5-8斤食材的熏制需求。中间层为镂空置物搁板，搁板采用3mm厚不锈钢板冲压成型，板面均布直径5mm的透烟孔，孔间距15mm，保证烟雾能够均匀向上穿透覆盖食材表面，搁板两侧通过快拆式卡扣与箱体侧壁连接，可根据熏制食材的体积调整上下安装位置，最大可支持180mm高度的食材放置，适配整鱼、肉块等不同形态的熏制原料。顶层为密封箱盖，箱盖顶部设置一体化冲压成型的提手，提手做圆弧收边处理避免锐边划伤，提手与箱盖连接处做加强筋结构，提升提拿时的结构强度，箱盖与箱体结合处做折弯止口结构，闭合后可减少烟雾从接缝处溢出，提升发烟材料的利用效率。

　　箱体两侧同样设置嵌入式提手结构，整体外形尺寸控制在长450mm、宽300mm、高320mm的范围内，可直接放置于常规户外烤架、家用燃气灶支架或者小型篝火上方使用，底部支撑边做10mm高度的外翻折弯，既可以提升箱体放置的稳定性，又能避免箱体底部直接接触支撑面造成的高温烫损。设计过程中重点考量了户外使用的便携性与易清洁性，所有内部搁板均可无工具快速拆卸，箱体内部转角均做R10的圆弧过渡，无清洁死角，使用后可直接用水冲洗，无残留污渍的藏匿空间。

　　从实际使用场景来看，这款器具除了用于垂钓场景下的鲜鱼熏制，也可适配户外露营时的肉类、豆制品熏制加工，封闭的箱体结构可以阻挡明火直扑食材，避免食材表面烤焦，同时让果木烟雾在箱体内部循环，充分附着在食材表面，形成均匀的熏制风味。结构设计上没有多余的复杂零部件，所有连接部位均采用焊接或者卡扣连接，无易损的活动小零件，适合户外复杂环境下的长期使用，不锈钢材质的选用也避免了常规铁质器具长期使用后生锈污染食材的问题，耐温透明侧板的设计则解决了传统封闭式熏具无法观察内部状态，容易出现熏制过度或者发烟材料燃尽未及时补充的问题。在安装边界上，箱体底部的支撑尺寸适配市面上绝大多数常规尺寸的户外烤架炉头，不需要额外的转接支架即可直接放置使用，整体重量控制在3.2kg左右，单人即可轻松提拿转移，适合随车携带至户外场景使用。
