可调式绘图圆规三维结构设计

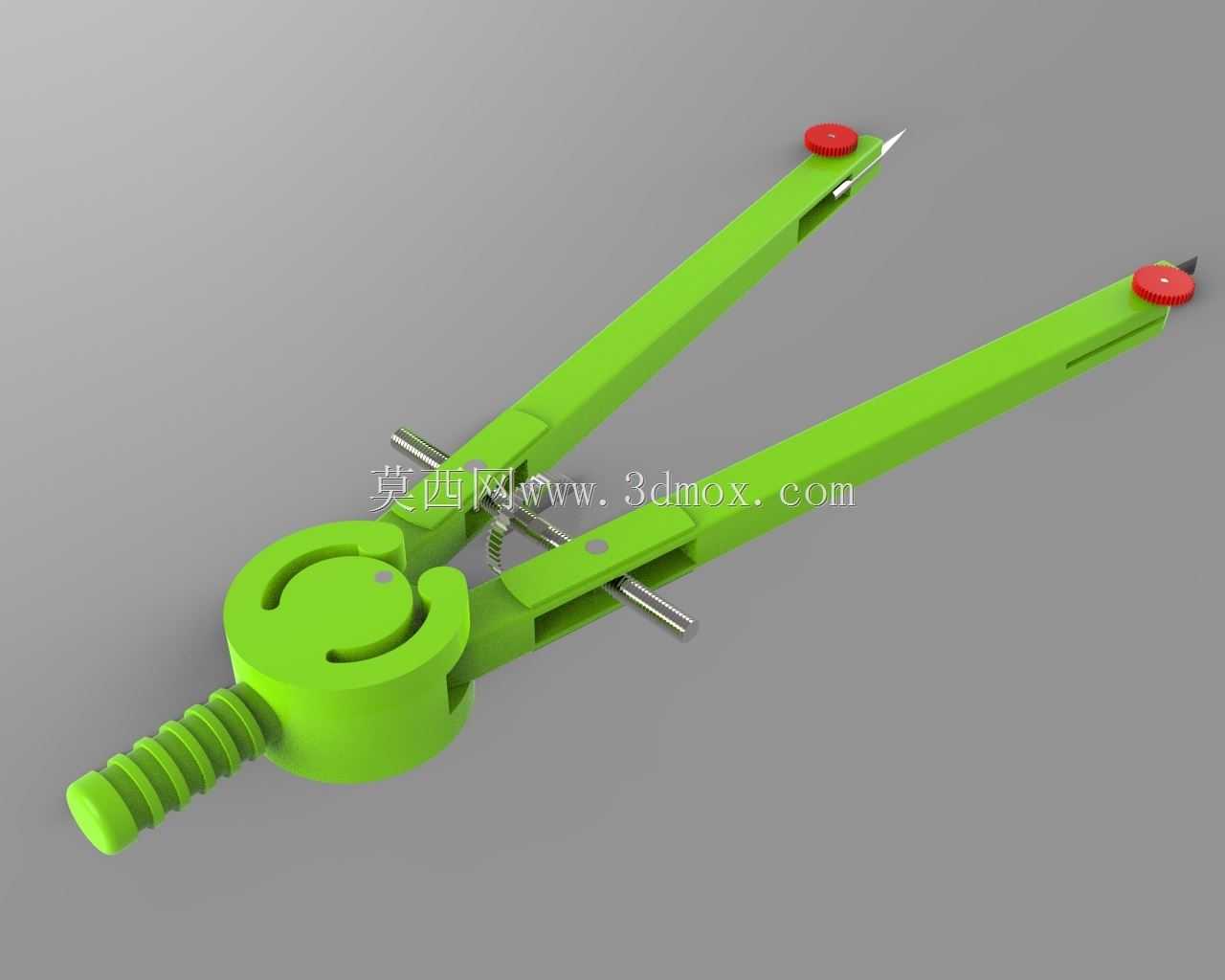

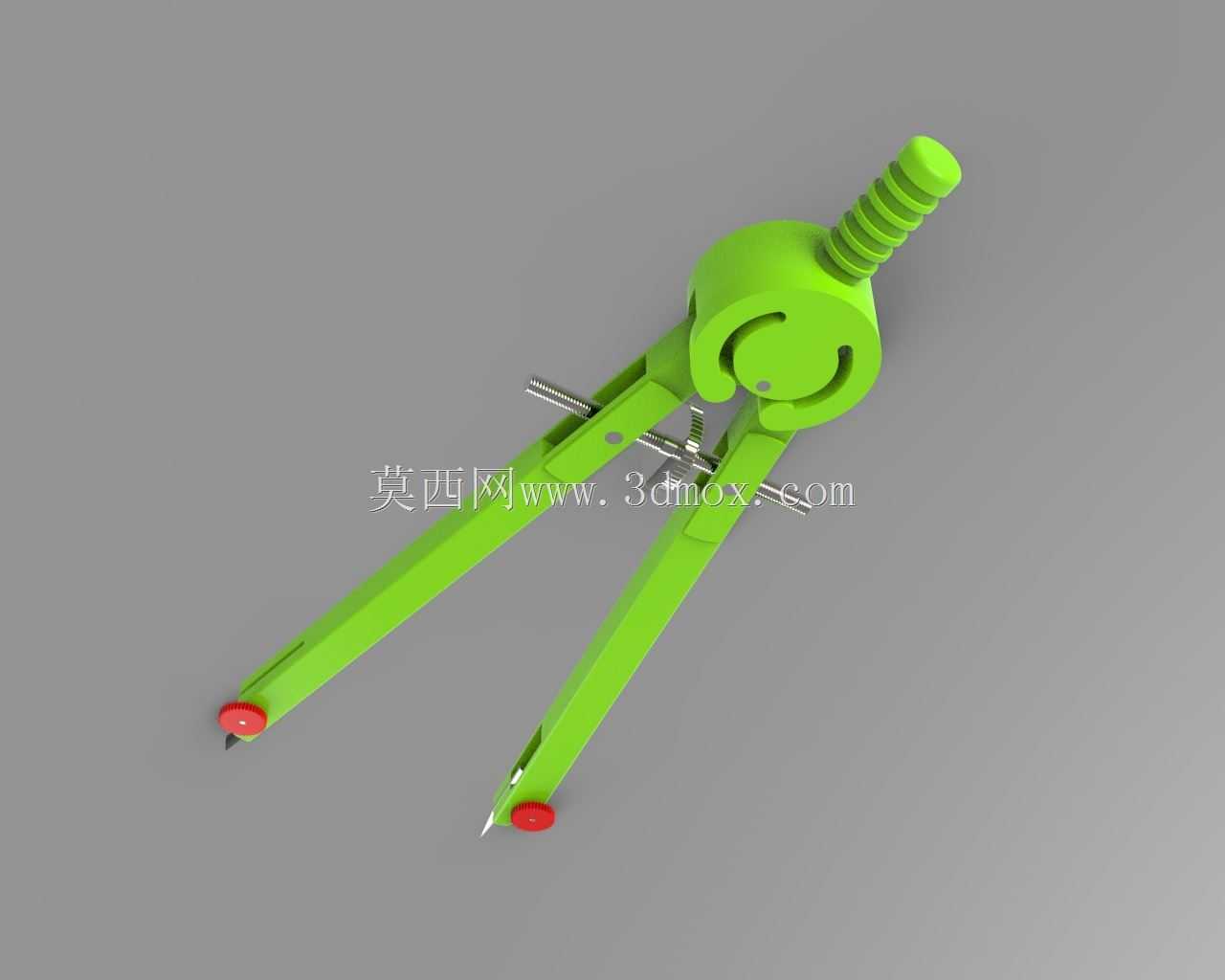

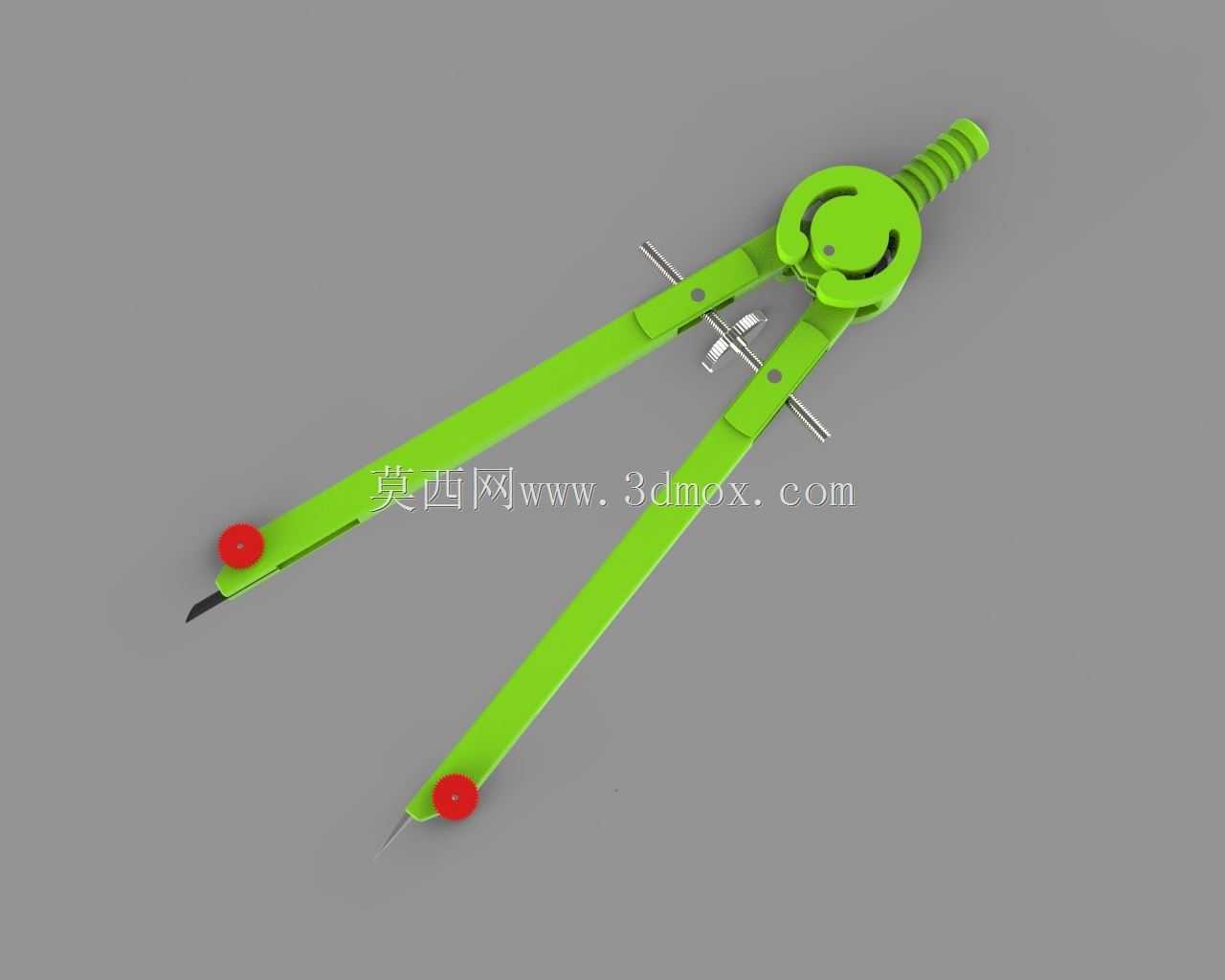

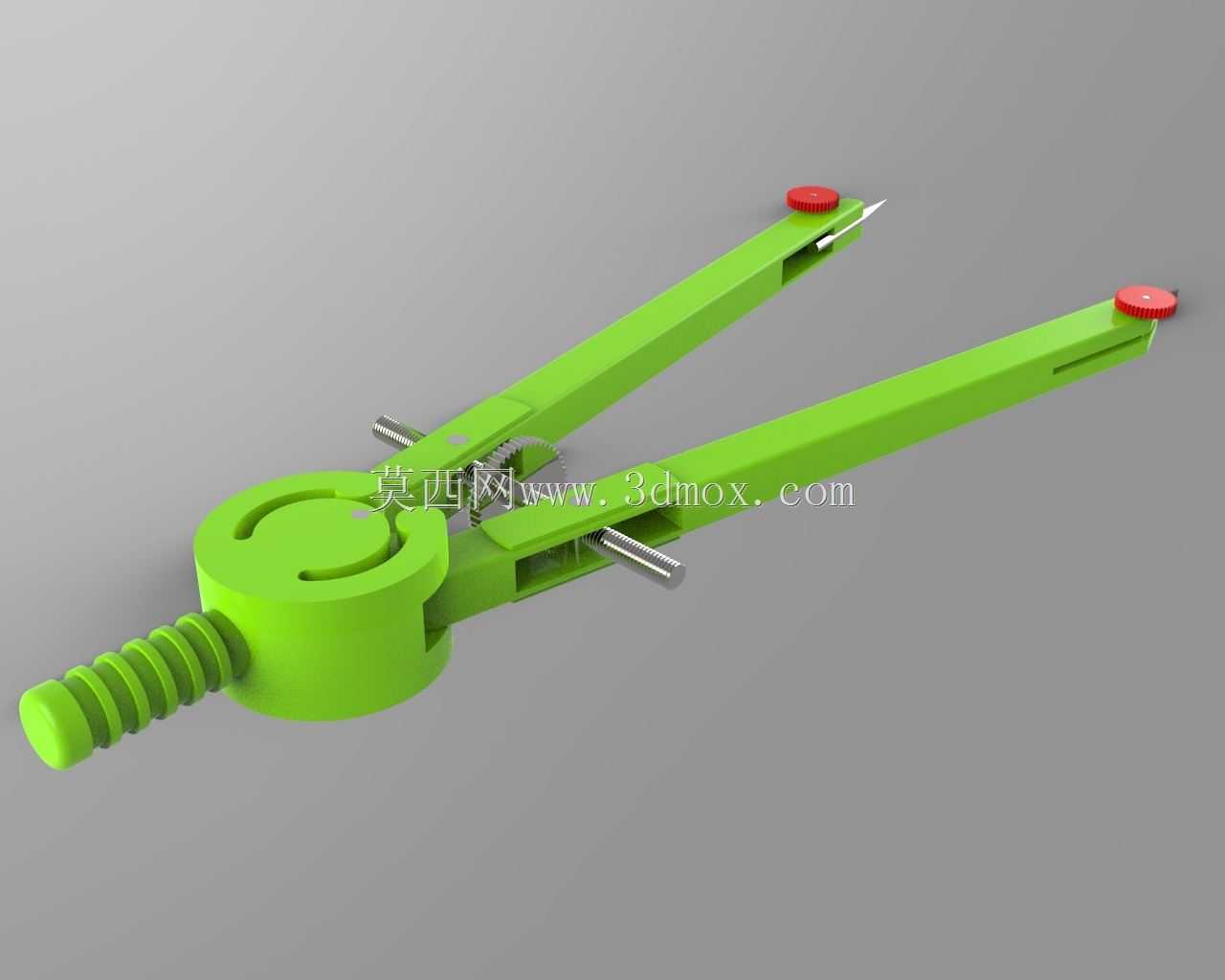

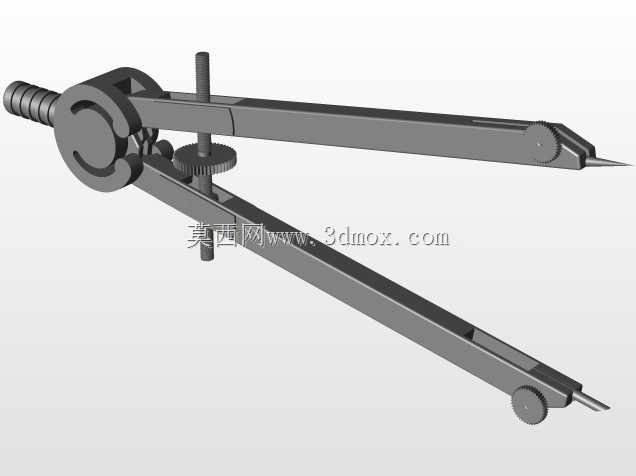

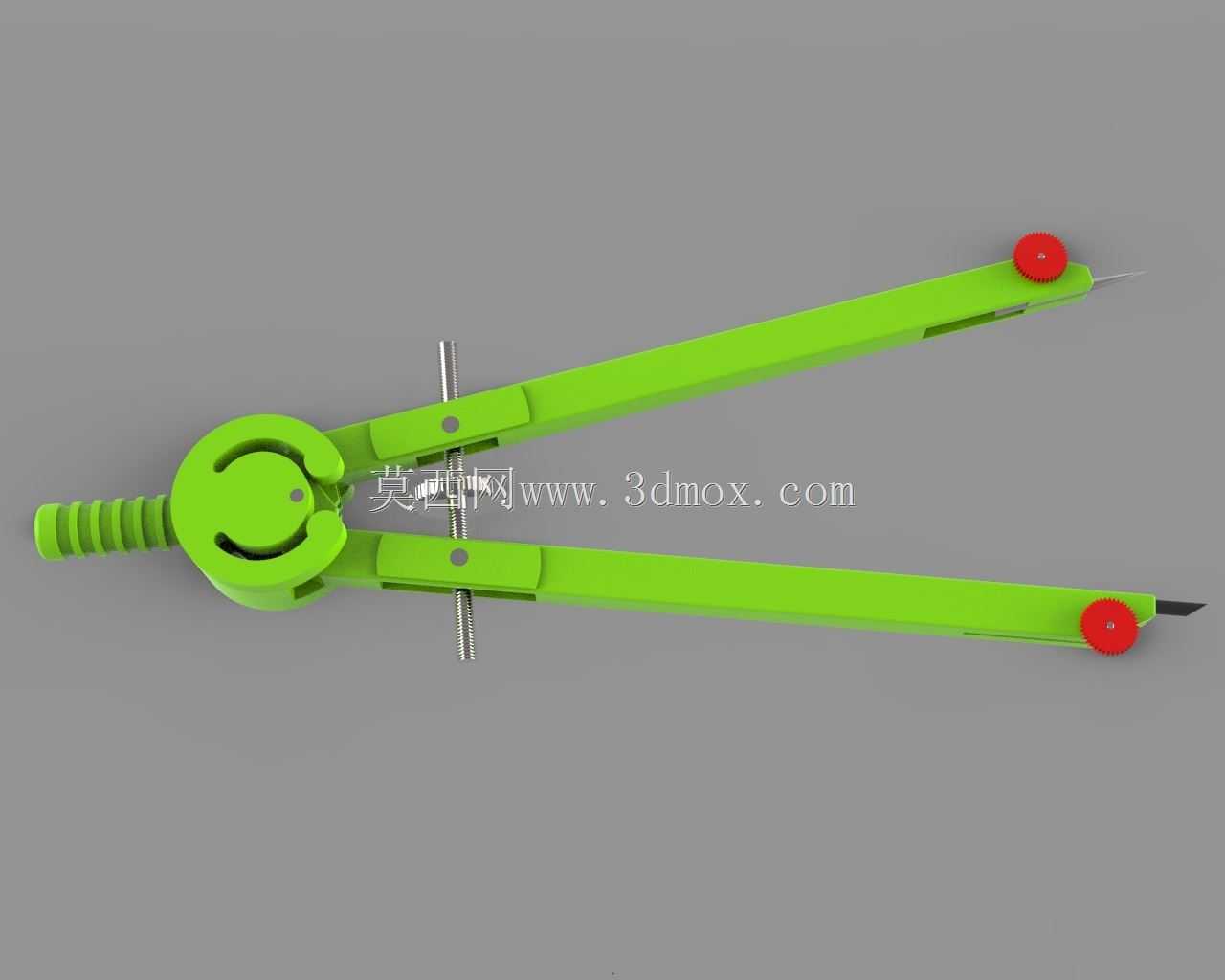

　　这款手动绘图圆规的结构设计，核心围绕日常绘图、钳工划线场景的实际使用需求展开，区别于常见的低端注塑圆规，整体结构兼顾了操作手感与调节精度，可满足机械制图、工程绘图、金属板材划线等多场景的使用要求。从结构组成来看，主体采用对称式双支脚布局，铰接端集成了螺纹调节结构，转动调节旋钮时可通过螺纹副的进给精准控制两支脚的开合角度，相比传统的摩擦铰接结构，这种螺纹锁止的方式能避免绘图过程中支脚移位导致的半径偏差，调节完成后可保持稳定的张角，不会因为手部施力变化出现尺寸漂移。支脚顶端分别设置了针尖与绘图笔安装位，两个顶端都配有红色的硬质防滑按帽，施力按压时可增大手指接触的摩擦力，避免下压时针尖打滑偏移，其中针尖端采用淬硬钢材质，在纸面、金属板面、

　　塑料样板上定位时可扎入表层形成稳定的定位支点，不会在绘制圆弧过程中出现支点滑移，笔夹端可适配常规的绘图铅笔、针管笔、划线针等多种绘图耗材，更换时只需松开顶端的锁紧螺钉即可完成装夹，适配不同场景的划线需求。两支脚的中段设置了弹簧辅助复位结构，配合铰接端的螺纹调节，可实现半径尺寸的微调，当需要绘制小半径圆弧时，旋动调节旋钮即可缓慢收合支脚，相比直接掰动支脚的调节方式，微调精度可控制在0.1mm级别，能满足精密制图的尺寸要求。整体外形在收拢状态下长度约160mm，最大张开半径可达到140mm，可覆盖常规工程绘图中绝大多数圆弧尺寸的绘制需求，铰接部位的转轴采用金属销轴配合耐磨衬套，长期反复开合也不会出现松旷间隙，保证长期使用的精度稳定性。

　　支脚主体采用玻纤增强尼龙材质注塑成型，相比全金属结构重量降低60%以上，长时间手持绘图不会产生明显的手部疲劳，同时材质本身的刚性足够，不会因为施力按压出现支脚弯曲变形，螺纹调节部位采用金属嵌件注塑，避免塑料螺纹反复调节出现滑牙失效的问题。在实际使用场景中，这款圆规不仅可用于设计室的纸面工程制图，也可用于金工车间的板材划线作业，针尖的硬度足够在冷轧钢板、铝合金板表面留下清晰的定位点，配合划线针替换件可直接在金属表面划出加工基准圆弧，相比专业的划线规，这款结构的操作更便捷，调节速度更快，适合日常检修、单件小批量加工的划线场景。设计过程中重点优化了手持部位的人机工程，调节旋钮的表面设置了环形防滑齿纹，即使手部沾有绘图墨水、

　　金属切屑也能稳定转动调节，支脚的截面采用椭圆形流线设计，边缘做了R2的圆角过渡，手持时不会硌手，长时间操作的舒适度明显优于棱角分明的金属圆规。两支脚的开合行程做了机械限位，最大张开角度时不会出现支脚过位脱开的情况，最小收拢半径可达到5mm，可绘制直径10mm的小圆弧，覆盖了从极小圆弧到常规大圆弧的全尺寸绘图需求，顶端的按帽采用过盈配合装配，长期按压也不会出现脱落，笔夹端的锁紧螺钉采用滚花设计，无需工具即可徒手拧紧固定绘图笔，更换耗材的效率更高。铰接部位的配合间隙控制在0.02mm以内，转动时无卡顿也无松旷，调节时的阻尼感均匀，可精准停在任意需要的张角位置，弹簧的预紧力经过匹配调校，既不会因为弹力过大导致调节费力，也不会因为弹力过小无法消除螺纹副的间隙，保证微调时的手感一致性。
