弯管式波纹接头结构设计方案

　　这类带波纹段的90度弯管接头，在中小通径流体输送管路里应用十分广泛，常见于气动控制回路、低压液压系统、暖通给排水支路、小型内燃机冷却管路等场景，核心作用是在管路需要转向的位置完成连通，同时依靠下部的波纹结构补偿管路安装时的角度偏差、轴向错位，抵消设备运行过程中产生的小幅振动，避免硬连接状态下管路应力集中导致的焊缝开裂、接头松脱泄漏问题。

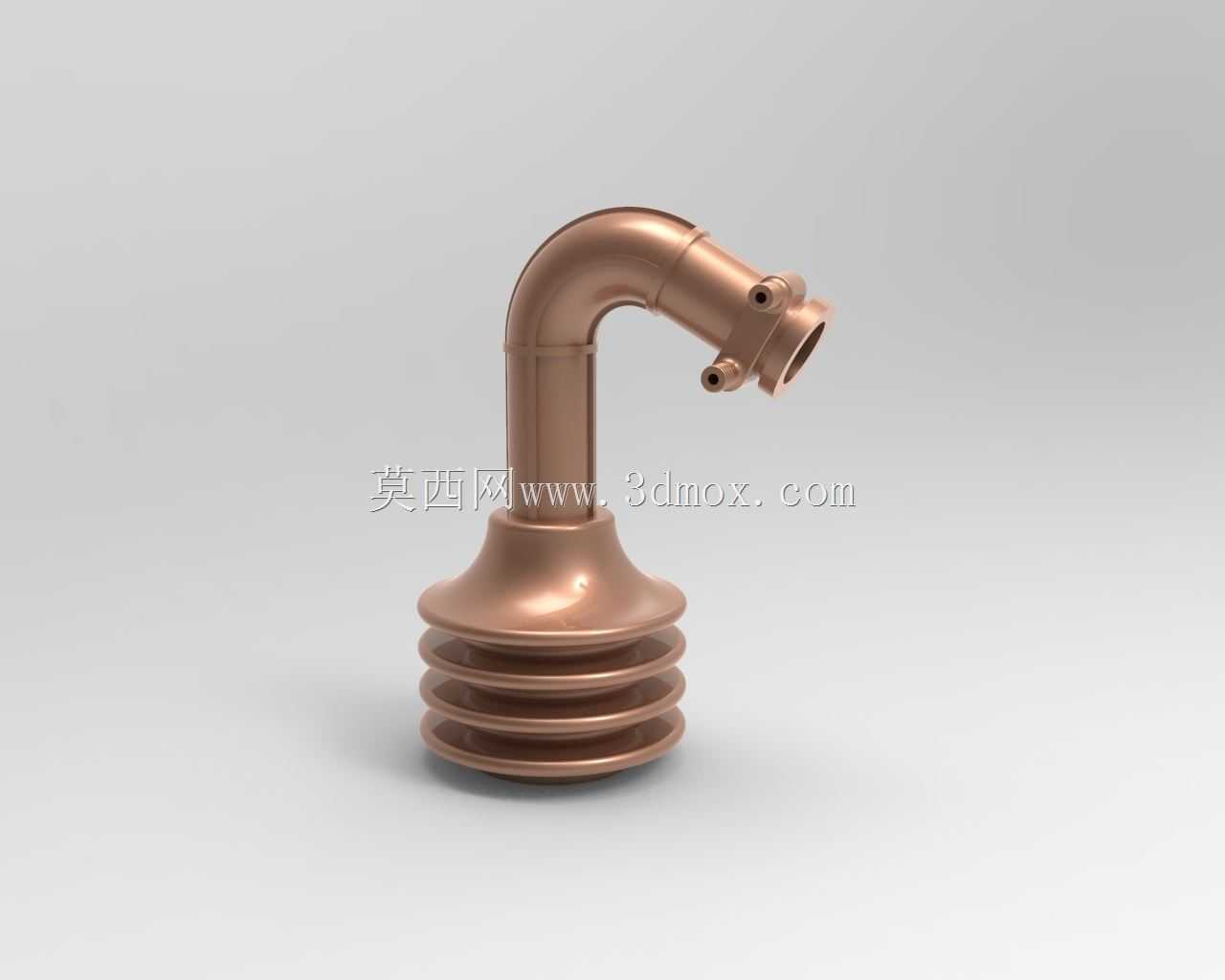

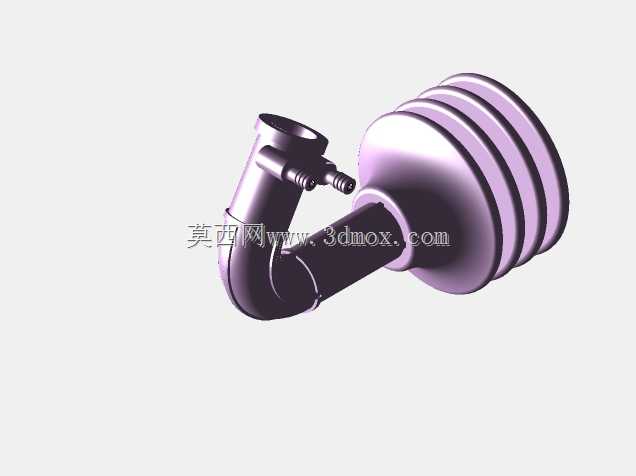

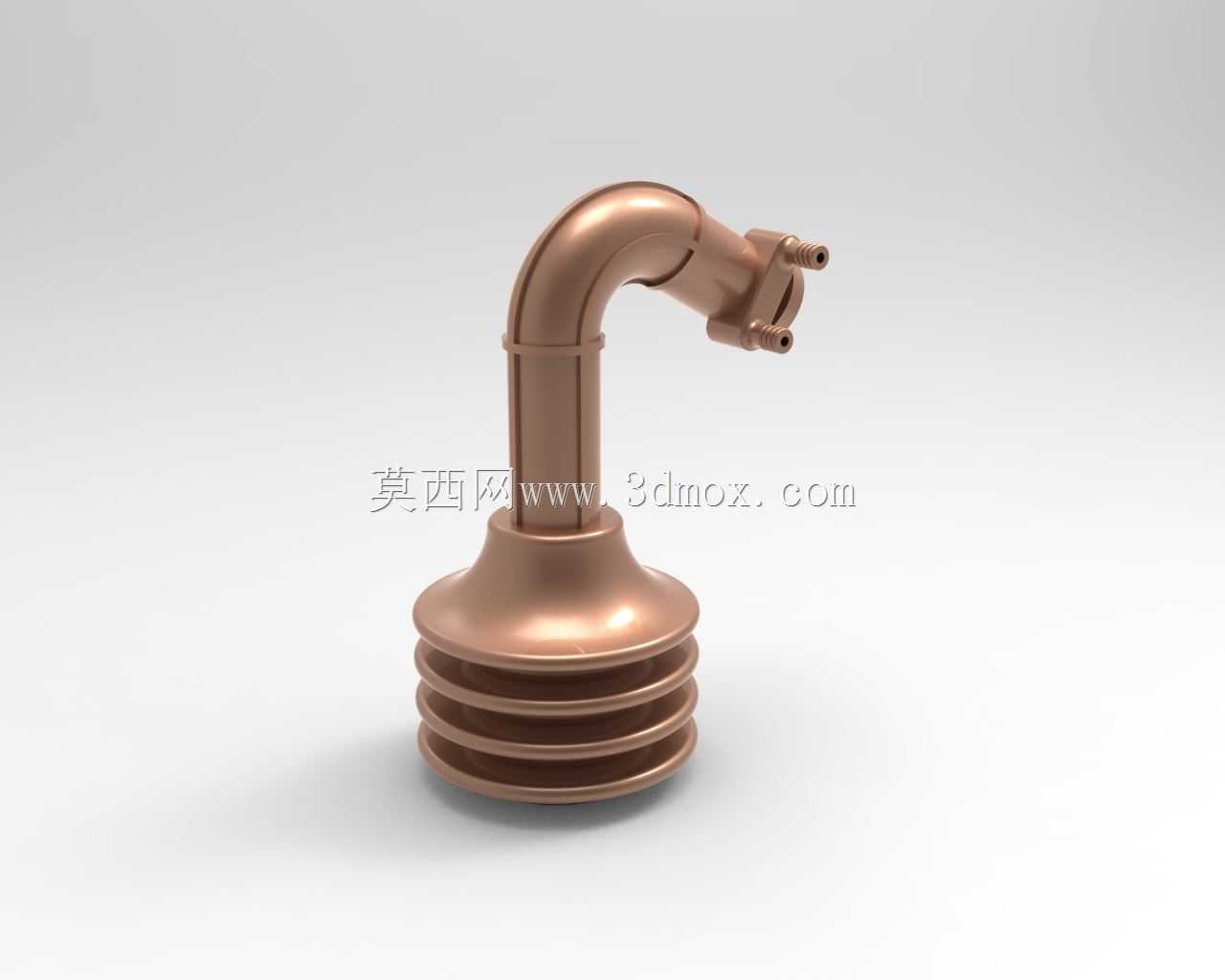

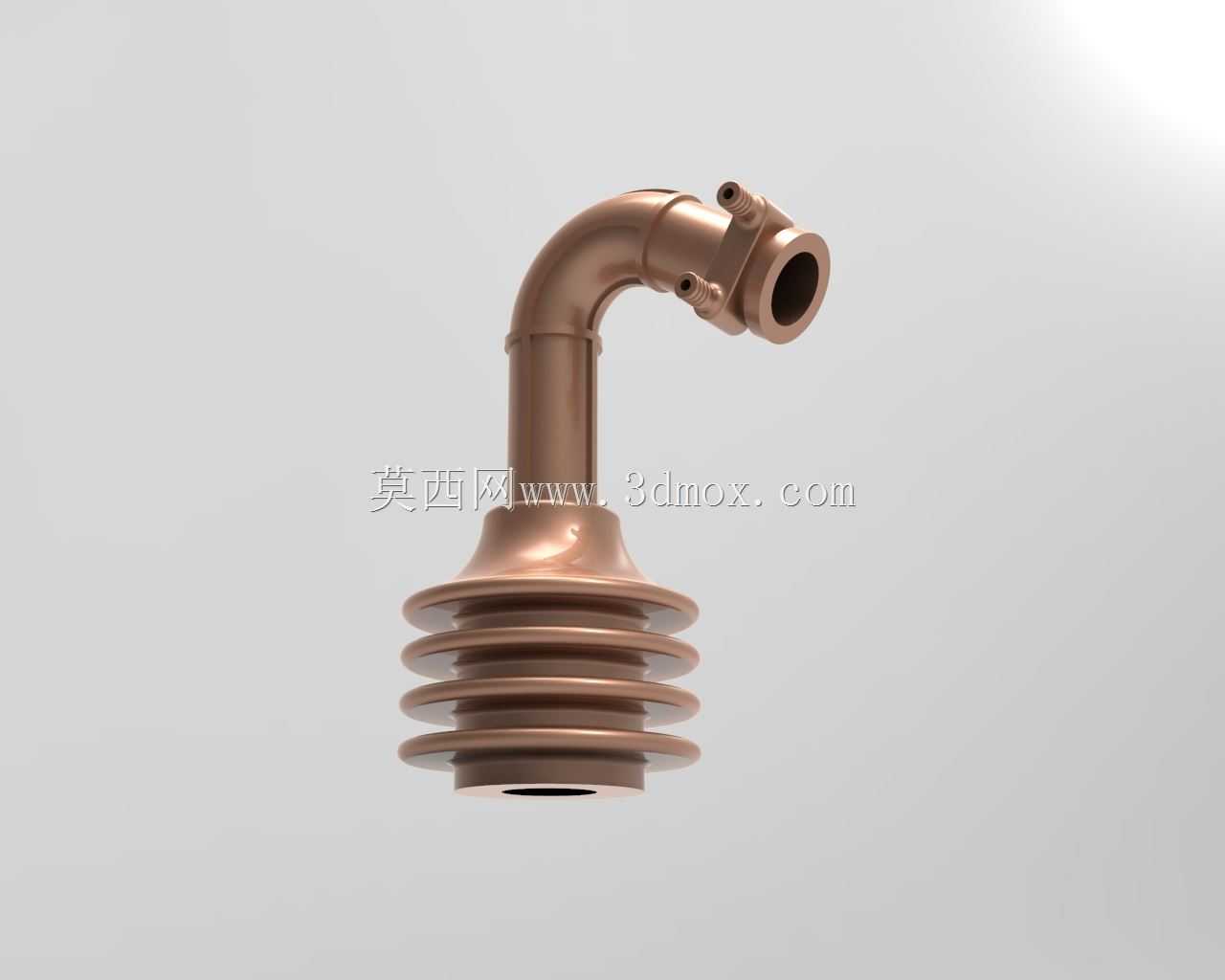

　　从结构设计逻辑来看，整个零件分为三个功能段，上部的弯管主体采用等径圆弧过渡，弯曲半径严格匹配管路通径的1.5倍设计要求，避免弯管位置通径缩小造成流体阻力骤增，弯管末端的法兰式连接端预留了两个对称的安装定位孔，孔位公差控制在±0.1mm范围内，可直接与对应规格的快插接头、外螺纹接头或者设备本体的接口端面贴合，端面设计有0.8mm深度的密封槽，安装时可嵌入O型密封圈实现端面静密封，不需要额外缠绕生料带或者涂抹密封胶，装配效率更高，密封可靠性也更稳定。

　　下部的波纹段采用等距环形波纹结构，每个波纹的波高、波距保持一致，单段波纹的可补偿角度达到3度，轴向补偿量为单波2mm，整个波纹段共设置5个完整波节，总补偿量可以覆盖常规安装场景下10mm以内的轴向错位、15度以内的角度偏差，波纹段的壁厚比上部弯管主体薄0.5mm，在保证结构强度满足1.6MPa工作压力要求的前提下，保留足够的形变能力，不会因为反复形变产生疲劳裂纹。波纹段下端为直边连接端，外径与上部弯管通径保持一致，可直接对接硬管或者套接软管，端部设计有15度的导向倒角，方便管路装配时快速插入，不会割伤软管内壁或者密封件。

　　设计过程中需要重点控制几个尺寸边界：首先是弯管的中心高度，从下端连接端面到上部接口端面的垂直距离需要匹配安装空间的预留尺寸，避免和周边的线束、其他管路产生干涉；其次是上部接口的安装孔中心距，必须严格匹配对接端的孔位尺寸，否则会出现安装不上或者密封面贴合不严的问题；波纹段的最大外径需要控制在对应管路安装空间的最小间隙以内，预留至少5mm的安全间隙，避免设备运行振动时波纹段和周边部件产生摩擦磨损；整个零件的内壁粗糙度要求达到Ra1.6，减少流体流经时的阻力，同时避免内壁残留杂质造成管路堵塞，外壁粗糙度达到Ra3.2即可，满足常规的防腐蚀涂层附着要求。

　　材质选择上采用锡青铜作为基础材料，相比普通碳钢接头，铜质材质的抗腐蚀能力更强，在水基介质、低压油气介质中长期使用不会产生锈屑堵塞管路，同时材质本身的自润滑特性可以让波纹段的形变更加顺畅，不会因为反复形变出现应力断裂。加工工艺上可采用精密铸造一体成型，减少焊接接缝，避免焊缝位置的泄漏风险，成型后再对连接端面、安装孔、密封槽进行二次机加工，保证关键配合尺寸的精度。

　　在实际选型应用时，需要根据管路的工作压力、流体介质类型、安装空间的错位量来确认是否选用该款接头，当系统工作压力超过1.6MPa时，需要适当增加波纹段的壁厚，或者选用带加强环的波纹结构；如果应用在有强腐蚀介质的场景，需要更换为不锈钢材质，同时调整波纹的壁厚参数保证耐腐蚀性。安装过程中需要注意，不能过度弯折波纹段来补偿过大的安装偏差，否则会导致波纹段产生塑性形变，失去补偿能力甚至出现开裂，安装完成后需要进行1.5倍工作压力的保压测试，确认各连接位置没有泄漏后再投入使用。日常维护过程中，只需要定期检查波纹段有没有出现形变异常、表面裂纹的情况，连接端面的密封圈有没有老化即可，不需要额外的润滑维护，整体使用寿命可以达到5年以上，远高于普通硬弯管接头的故障间隔周期。
