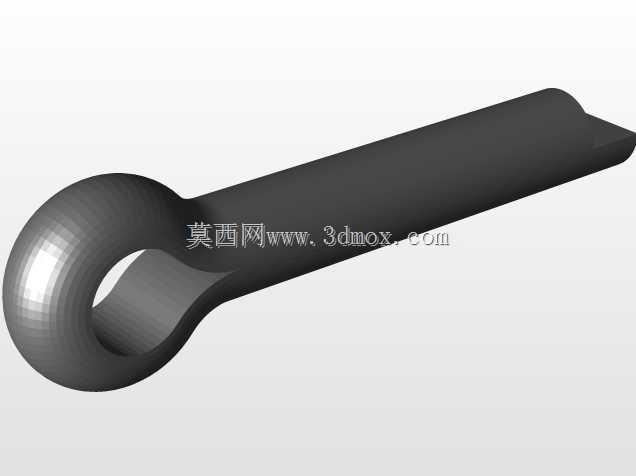

JIS B1351平端全长开口销标准件结构

　　在各类机械装配场景中，开口销是应用极广的防松限位连接件，这款遵循JIS B1351-1987标准的平端全长开口销，主要适配螺纹连接副的防松需求，也可用于销轴类零件的轴向定位，避免运转过程中连接件受振动、交变载荷作用出现松脱移位。日常设备运维里，不管是工程机械的铰接部位、农用机械的传动连接点，还是普通工业设备的紧固件锁止位置，都能见到这类平端开口销的身影，相比尖端开口销，平端结构在安装时不会刮伤配合件表面，也能减少安装过程中对操作人员的划伤风险，全长规格的设计能适配更大厚度范围的被连接件，不需要现场裁切调整长度，装配效率更高。

　　从结构设计逻辑来看，这类开口销采用半圆柱对合的开缝结构，穿入对应销孔后，需要将尾部的两个支脚掰开弯折，分别贴靠在被连接件的两个端面，以此形成轴向的限位阻挡，避免销体从孔内滑出。平端的头部做了圆弧过渡处理，没有尖锐的冲切毛边，穿入销孔时的导向性更好，不会出现头部卡滞在孔口的情况，开缝的间隙控制在合理范围，既保证两个支脚有足够的弹性变形空间，方便安装时捏合穿入，又不会因为间隙过大导致销体在孔内出现径向窜动。设计时需要严格匹配对应公称直径的销孔尺寸，销体的外径公差控制在过渡配合区间，穿入后不会出现明显的旷量，同时也不需要过大的敲击力就能完成装配，避免安装时造成销体变形。

　　从安装边界来看，选用这类开口销时，首先要确认被连接件上的销孔直径与销的公称直径匹配，销孔的轴线需要与连接件的轴线垂直，避免销体穿入后出现偏斜，导致支脚弯折后受力不均。被连接件的总厚度不能超过销的有效工作长度，要保证销体穿出被连接件后有足够的长度用于支脚弯折，通常预留的弯折长度不小于销公称直径的1.5倍，才能保证弯折后的支脚有足够的卡紧力，不会受振动后回弹松脱。安装时要注意两个支脚的弯折角度，通常一个支脚弯折后贴靠在螺母的端面侧，另一个支脚弯折后贴靠在螺栓的伸出端侧面，不要将两个支脚都弯折到同一侧，否则会降低防松的可靠性，弯折时要避免反复弯折同一位置，防止支脚出现疲劳断裂，尤其是在有冲击载荷的应用场景，支脚断裂会直接导致开口销失效，引发连接件松脱的设备故障。

　　在不同的应用场景下，这类开口销的选型也有区别，比如在有腐蚀环境的户外设备上，会选用不锈钢材质的同规格开口销，而普通室内设备则常用碳钢镀锌的版本，兼顾强度和防锈能力。设计三维模型时，需要完整还原标准规定的头部圆弧尺寸、开缝宽度、销体直径公差范围，以及不同公称直径对应的全长尺寸序列，方便设计人员直接调用选型，不需要反复核对标准参数。建模过程中要注意平端头部的细节处理，还原实际生产中的冲压成型特征，不要做出尖锐的棱角，开缝的位置要居中，两个半圆柱的同轴度要符合实际加工精度，避免模型出现结构错位，影响后续装配干涉检查的准确性。在做装配仿真时，要模拟销体穿入后支脚弯折的状态，确认弯折后的支脚不会和周边的其他零部件出现运动干涉，尤其是在有相对转动的铰接部位，要预留足够的避让空间，避免运转过程中支脚被其他零件剐蹭，导致开口销被磨损失效。

　　很多新手设计人员在选用开口销时，容易忽略销孔的位置设计，比如将销孔开在螺纹的牙底位置，穿入开口销后会损伤螺纹，同时也会降低螺栓的强度，正确的设计应该是将销孔开在螺栓伸出螺母的光杆段，或者是螺纹收尾的位置，保证销体穿入后不会破坏螺纹的啮合结构。另外，开口销属于一次性使用的防松件，设备拆解维护后需要更换新的开口销，不要重复使用已经弯折过的旧销，因为旧销的支脚已经产生塑性变形，再次弯折很容易断裂，防松可靠性会大幅下降。这类平端全长开口销的标准化程度很高，不同厂家生产的同规格产品可以完全互换，不需要做定制加工，在设备设计时优先选用标准件，能有效降低采购和维护成本，也能减少后期运维的备件种类。
