JIS B1181标准1型垫圈面六角螺母

　　在各类机械设备的装配环节，螺纹连接是最基础也最核心的连接形式之一，垫圈面六角螺母作为常用的紧固件品类，广泛应用在机床装配、自动化生产线搭建、通用设备检修、工装夹具制作等多个工程场景中。这类带垫圈面的六角螺母，和普通六角螺母的核心差异在于其支承面做了一体式的垫圈结构设计，不需要额外搭配平垫圈使用，在装配作业中能够减少零件清点、分拣的工作量，尤其适合批量装配的流水线作业场景，能有效降低装配错漏的概率。

　　从实际使用的功能特性来看，垫圈面的存在增大了螺母与被连接件表面的接触面积，能够分散螺纹拧紧时对被连接件表面的压应力，避免软质被连接件表面（比如铝合金型材板面、薄钢板表面、工程塑料安装面）被压溃出现凹陷，也能在一定程度上补偿被连接件安装面的微小平面度误差，保证螺纹连接的预紧力均匀分布，降低长期受振动载荷下出现螺纹松脱的风险。和普通六角螺母加平垫圈的组合相比，一体式垫圈面结构不存在垫圈与螺母之间的相对转动，拧紧过程中不会因为垫圈跟转刮伤被连接件的涂装面或者镀层表面，对外观要求较高的设备外露连接部位有更好的适配性。

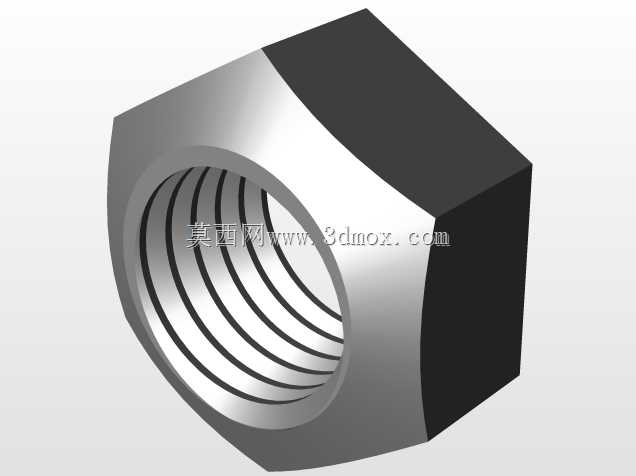

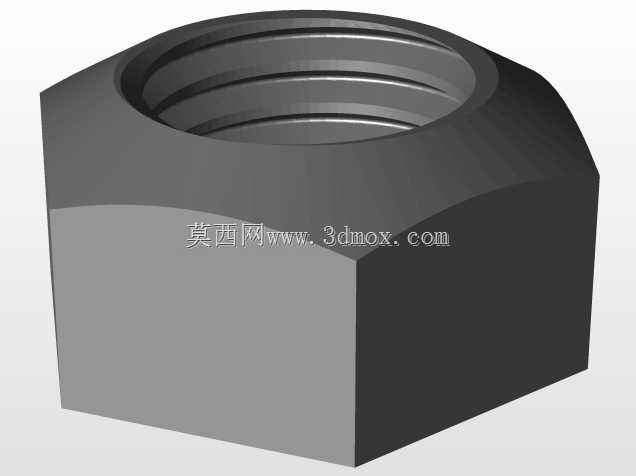

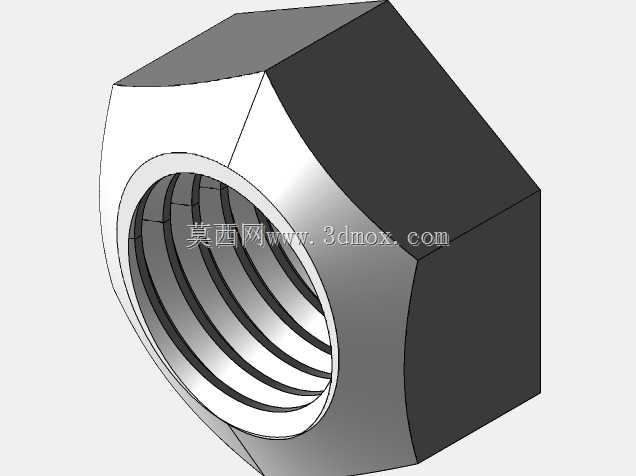

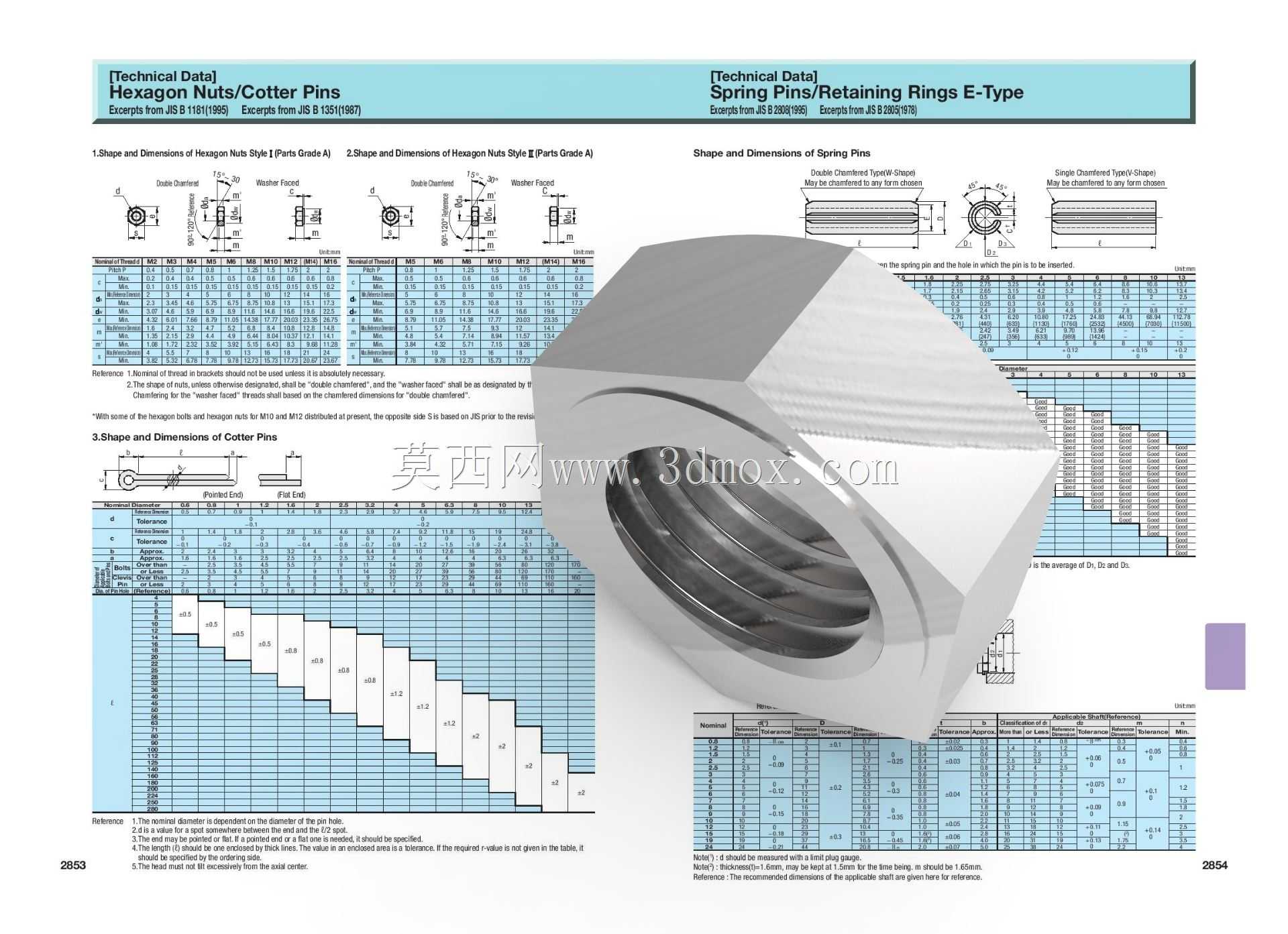

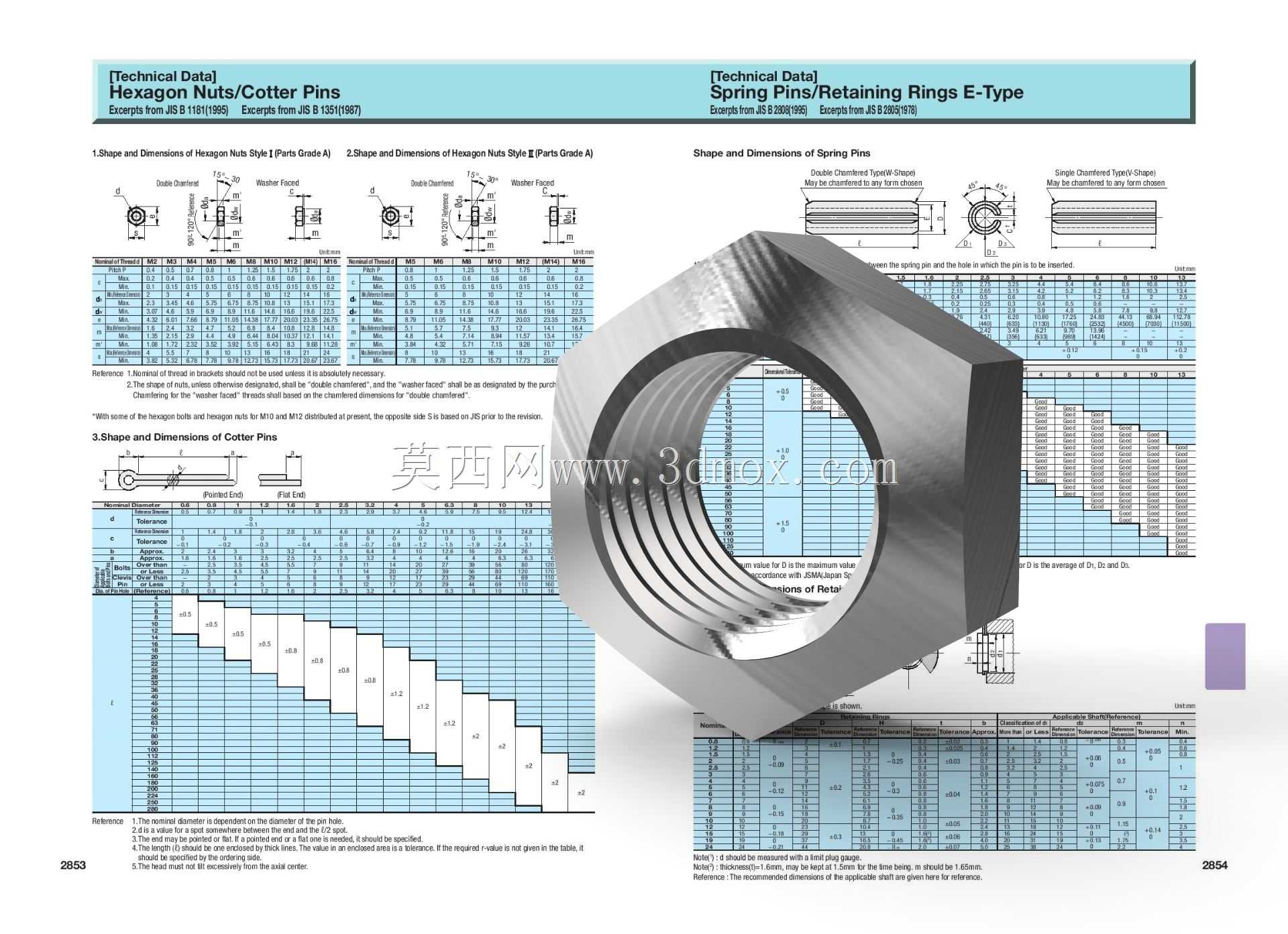

　　设计层面严格遵循JIS B 1181（1995）标准中1型垫圈面螺母的相关要求，螺纹规格匹配对应公制粗牙螺纹的公差带，六角对边尺寸、螺母整体高度、垫圈面外径、垫圈面厚度都严格按照标准给定的尺寸链进行建模还原，螺纹牙型的建模精度满足工程装配干涉检查的要求，不会出现虚拟装配中螺纹啮合错位、对边尺寸不符导致扳手无法卡合的问题。建模过程中对垫圈面与六角本体的过渡圆角做了符合实际加工工艺的处理，没有出现尖锐直角的工艺不合理结构，还原了冷镦成型工艺下零件的自然过渡形态，螺纹起始端的倒角也做了符合装配导入要求的处理，能够在虚拟装配时顺畅导入对应螺栓的螺纹段，和实际生产中的零件装配逻辑完全一致。

　　从安装边界的角度来说，这类螺母的六角对边尺寸决定了装配时扳手所需的操作空间，垫圈面外径决定了安装孔周边需要预留的支承面范围，在做结构设计时，不需要额外预留平垫圈的放置空间，安装沉孔的尺寸可以直接参照垫圈面外径进行设计，相比普通螺母加垫圈的组合能够缩小安装位的结构尺寸，让整体结构更加紧凑。在受载特性上，这类螺母适合中等预紧力的连接场景，比如设备外壳的拼接、传动部件的辅助定位、管线支架的固定等场景，不适合用于超高强度的重载受拉连接，选型时需要结合螺栓的性能等级匹配对应的螺母力学性能等级，保证连接副的强度匹配，避免出现螺纹脱扣或者螺母碎裂的失效问题。

　　日常做三维装配设计时，直接调用这类标准件模型能够大幅减少重复建模的工作量，模型的尺寸精度直接匹配标准要求，不需要反复核对尺寸参数，装配完成后做干涉检查、运动仿真时也能准确反映零件的实际占用空间，避免后期生产装配时出现空间不足、零件干涉的问题。对于需要做设备BOM导出的场景，模型的属性信息可以直接关联标准号、规格参数，方便后续采购、生产环节的信息传递，减少设计到生产环节的信息传递误差。
