T型手柄旋钮式快锁紧固夹头结构

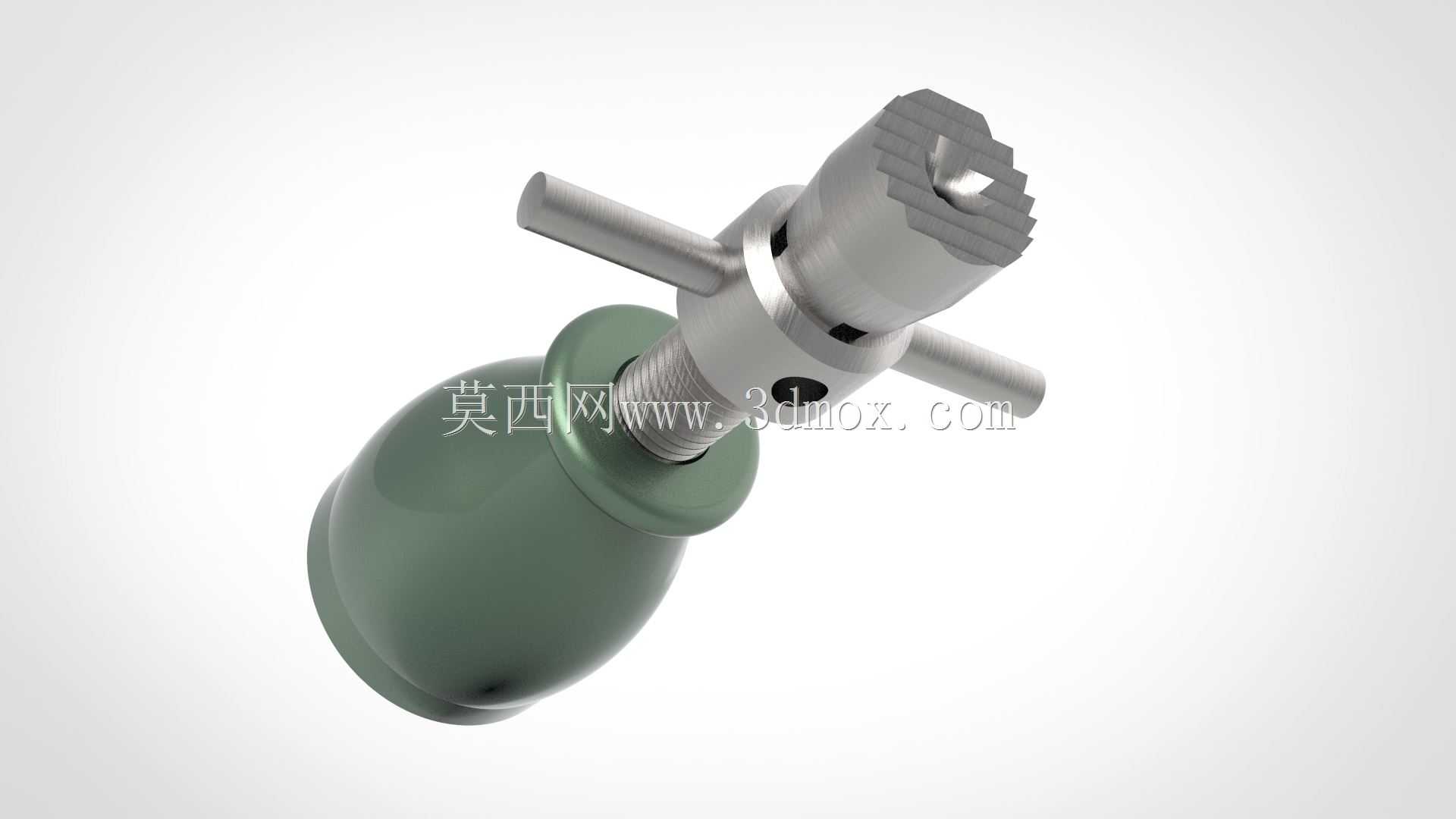

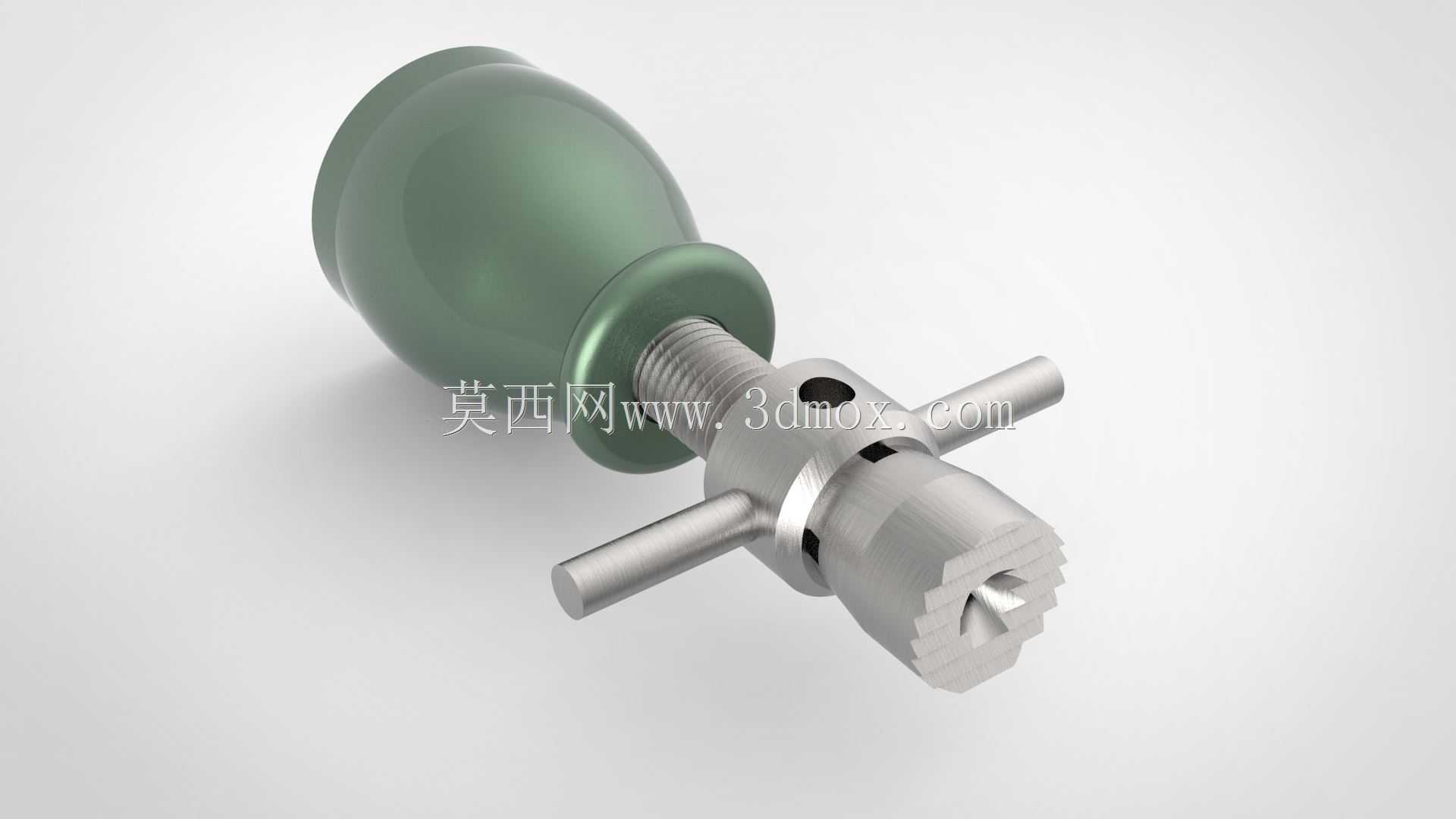

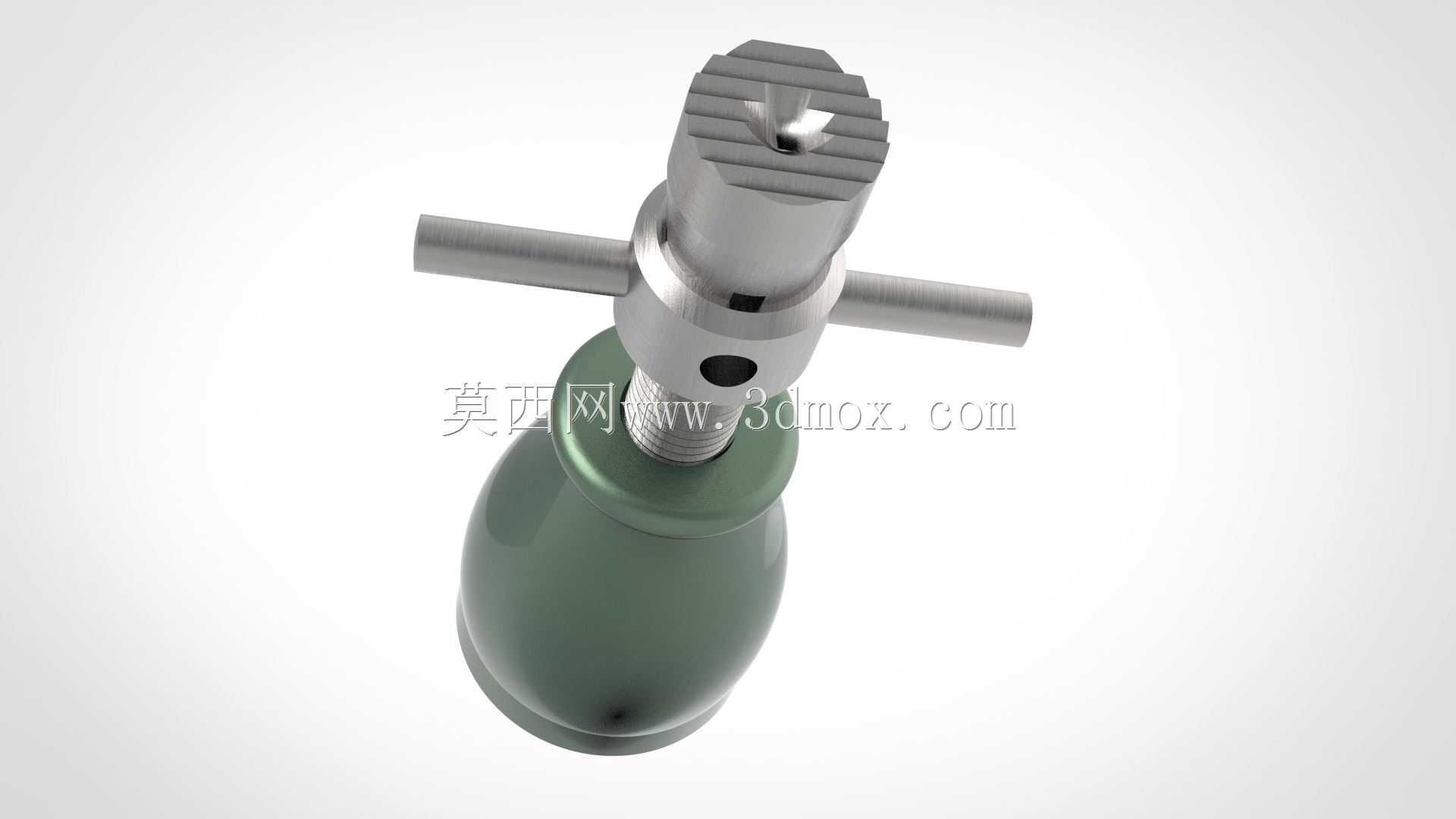

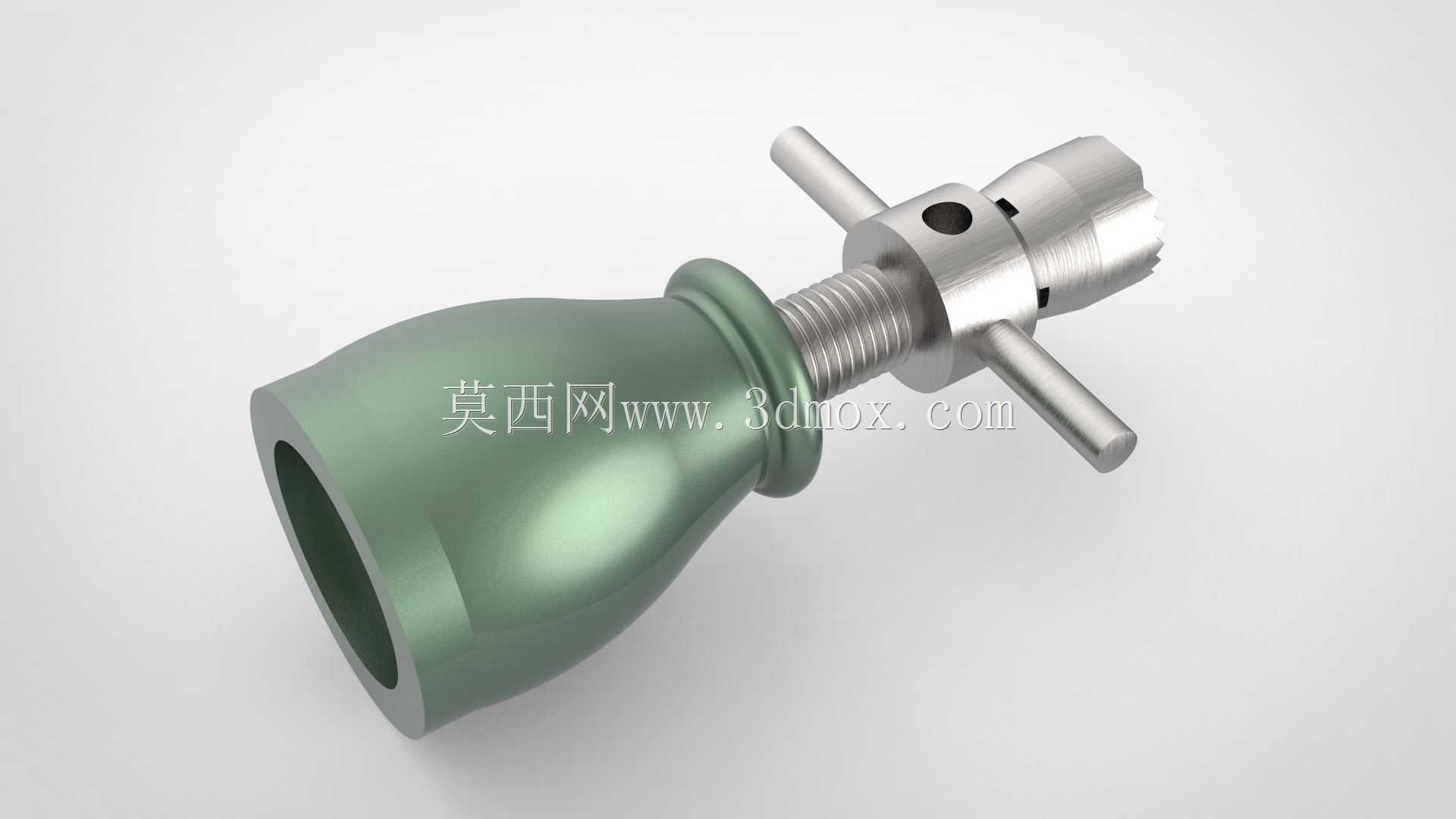

　　这类带T型横杠手柄的旋钮式夹头，在小型工装夹具、桌面级加工辅助工位、实验室试样装夹场景里的应用十分普遍，和常见的直柄旋钮相比，T型横杠的设计能让操作人员在施加锁紧力矩时获得更长的力臂，不需要额外借助扳手类工具，仅靠手部施力就能获得足够的锁紧力，尤其适合需要频繁拆装、快速切换装夹对象的工位，能大幅减少辅助操作的时间消耗。从结构功能来看，该夹头前端采用带内齿形缺口的夹口设计，夹口内壁的齿形结构可以在锁紧时嵌入被夹持杆件的表面，避免光滑圆柱杆件在受轴向拉力或者周向扭矩时出现打滑松脱的问题，夹头中段的锁紧套和后端的螺杆采用螺纹配合结构，旋转手柄带动螺杆转动时，会拉动夹头内的锥面结构向内收缩，从而实现对插入夹口内杆件的抱紧锁紧，

　　反向旋转时锥面松开，即可快速抽出被夹持的杆件完成拆卸。设计这类夹头结构时，首先要考虑的是手柄的握持舒适度，后端的握持段采用曲面收腰的造型，表面做哑光防滑处理，和金属螺杆的衔接位置做了圆角过渡，避免操作时棱角划伤手掌，握持段的直径控制在适合成年男性单手握持的尺寸区间，既不会因为过细导致握持时压强过大产生硌手的问题，也不会因为直径过大导致旋转操作时不够灵活。T型横杠的长度设计需要平衡力矩需求和操作空间限制，横杠过长虽然能获得更大的锁紧力矩，但会占用更多的周边操作空间，在密集排布的工装工位上容易和相邻的部件产生干涉，横杠过短则会导致力臂不足，锁紧力达不到设计要求，容易出现装夹不牢的问题，因此横杠的长度通常设定为握持段最大直径的1.2到1.

　　5倍区间，兼顾力矩输出和空间适配性。夹头整体的安装边界需要结合使用场景确定，这类夹头通常不需要额外的固定基座，直接通过前端夹口对接需要锁紧的杆件即可，整体轴向长度控制在100毫米以内，最大外径不超过40毫米，在多数小型工装场景下都不会出现空间干涉的问题。夹头的金属部件全部采用不锈钢材质加工，螺杆部分采用标准公制粗牙螺纹，螺纹配合的间隙控制在合理范围，既保证旋转时的顺畅度，不会出现卡滞、旷量过大的问题，也能保证螺纹配合的自锁性能，在承受振动载荷时不会出现自行松脱的情况。夹口的内齿形结构做了倒角处理，插入杆件时不需要完全对准齿位，顺着倒角就能顺利滑入夹口内部，降低操作时的对位难度。夹头中段的锁紧套上开有径向的定位小孔，

　　可以根据使用需求插入定位销，限制夹头的旋转行程，避免过度旋转导致夹口收缩量过大夹伤被夹持杆件的表面，或者螺纹旋合过量出现咬死的问题。在实际使用过程中，这类夹头可以适配直径在6到10毫米区间的光滑圆柱杆件，也可以根据装夹需求更换不同内径的夹口衬套，拓展夹持范围，既可以用作小型设备上的快拆锁紧组件，也可以单独作为手动夹具使用，完成线材、细杆类零件的临时固定，在电子装配、首饰加工、小型零件修配等场景下都能发挥作用。设计建模过程中，需要重点关注锥面的配合角度，锥角过小会导致锁紧时的行程过长，需要旋转多圈才能达到需要的抱紧力，操作效率偏低，锥角过大则会导致自锁性能下降，受轴向力时容易出现松脱，通常锥角设定在12度到15度区间，能在锁紧行程和自锁性能之间获得较好的平衡。同时金属部件的棱边全部做0.5毫米的倒角处理，去除加工产生的毛刺，避免操作时划伤操作人员，也能减少应力集中的问题，提升部件的抗疲劳强度。握持段的非金属部分和金属螺杆的衔接位置采用过盈配合加粘接的固定方式，保证旋转施力时握持段和金属螺杆之间不会出现相对转动，避免长期使用后出现松动打滑的问题。
