JIS B1176标准内六角圆柱头螺钉全系列规格

　　在各类机械设备的结构连接场景中，内六角圆柱头螺钉是应用覆盖度极高的一类紧固件，从精密电子设备的模组固定，到重型工程机械的结构件锁合，再到模具工装的组件拼接，都能见到这类连接件的身影。不同于外六角螺钉需要预留足够的扳手操作空间，内六角圆柱头螺钉的驱动结构设置在头部端面，安装时仅需在内六角孔位插入对应规格的六角扳手即可施加扭矩，尤其适合沉头安装、狭窄空间装配的工况，头部可完全埋入构件的沉孔内，不会突出安装面，既能够避免突出的头部剐蹭周边部件，也能让设备的外表面保持平整，适配各类对外观平整度、安装空间有严格要求的设计场景。

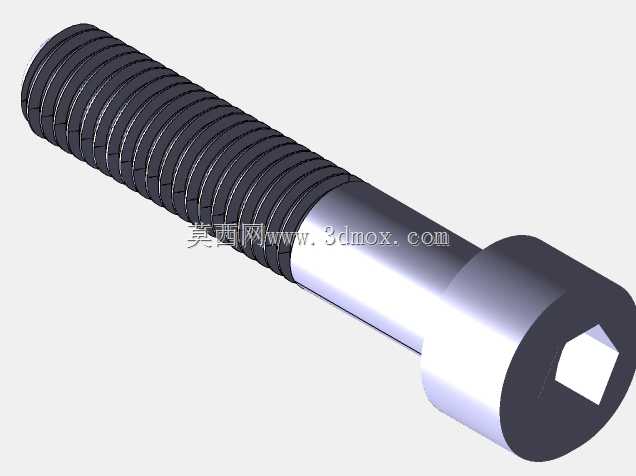

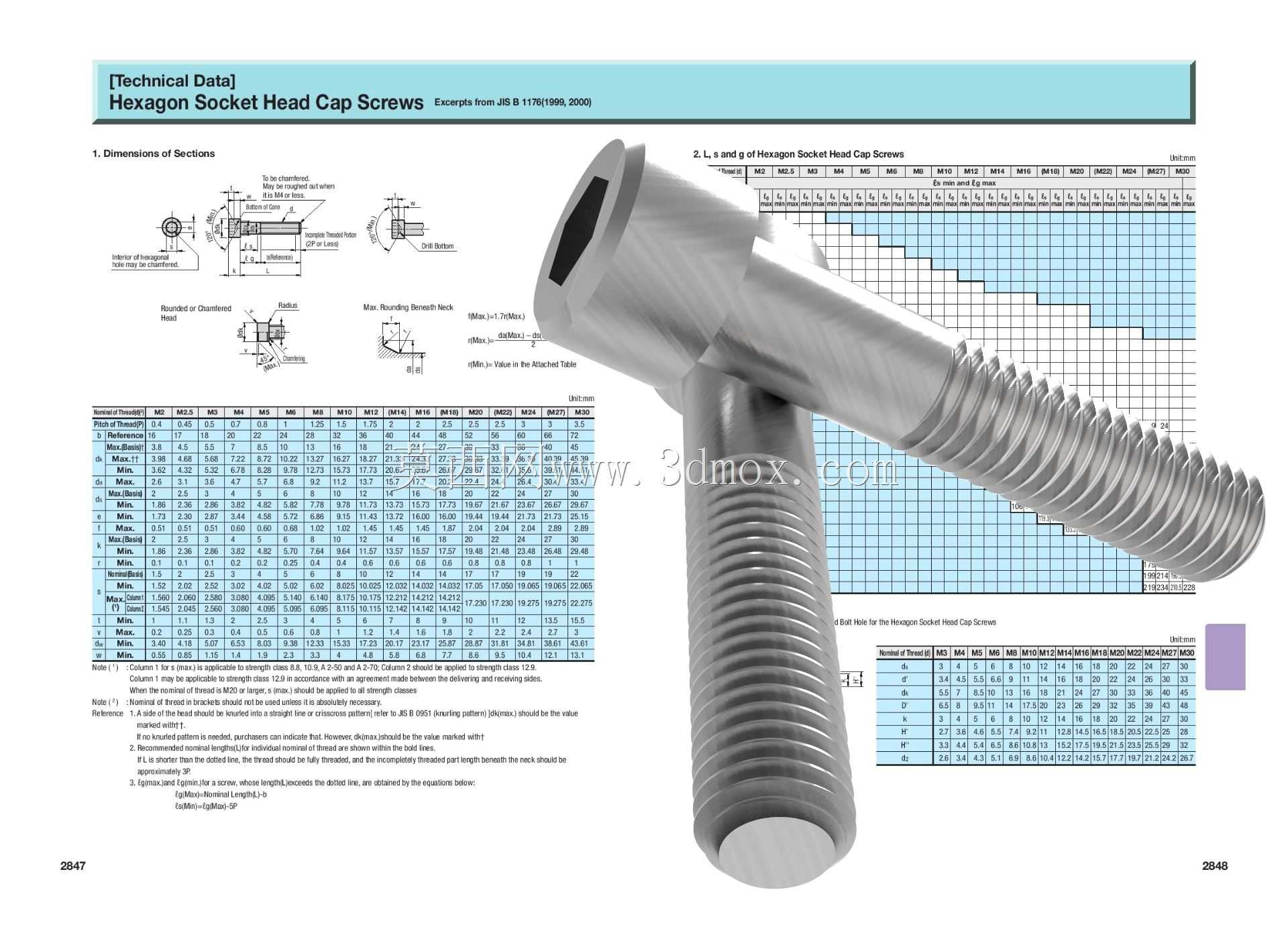

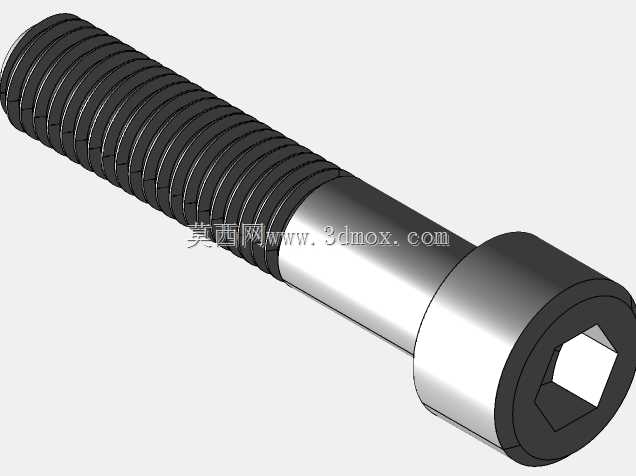

　　本次建模完全遵循JIS B 1176标准的尺寸规范，覆盖1999、2000版标准定义的全长度规格区间，建模过程中首先梳理了标准内规定的各部分尺寸公差带，头部直径、头部高度、内六角对边宽度、内六角深度、螺纹公称直径、螺距、螺杆长度等核心参数均严格对标标准要求，螺纹段采用真实的螺旋扫掠结构建模，而非简化的贴图示意，能够直接用于装配干涉检查、运动仿真中的连接受力模拟，也可导出为工程图直接用于生产指导。从设计逻辑上看，这类螺钉的圆柱头结构相比盘头、沉头螺钉拥有更大的头部承压面积，锁合时头部与被连接件的接触应力更小，能够降低软质材质（如铝合金、工程塑料构件）安装面的压溃风险，同时内六角驱动的受力面分布在孔内壁，施加扭矩时不容易出现打滑、拧花头部的问题，反复拆装的耐用性优于一字、十字槽类的螺钉。

　　在实际选型使用时，需要重点关注安装边界的匹配：首先是被连接件的沉孔尺寸，沉孔直径需要略大于螺钉头部直径0.2-0.5mm，沉孔深度需要大于螺钉头部高度0.1-0.3mm，保证头部能够完全沉入且不会顶到沉孔底面；其次是螺纹旋合长度，针对钢制被连接件，螺纹旋合长度不小于螺纹公称直径的1倍即可满足常规受力要求，针对铸铁、铝合金等低强度材质，旋合长度需要提升到公称直径的1.5-2倍，避免螺纹滑牙失效；另外需要注意内六角扳手的匹配，必须选用对应规格的公制内六角扳手，禁止使用英制扳手、磨损过度的扳手操作，防止拧圆内六角孔导致螺钉无法拆装。

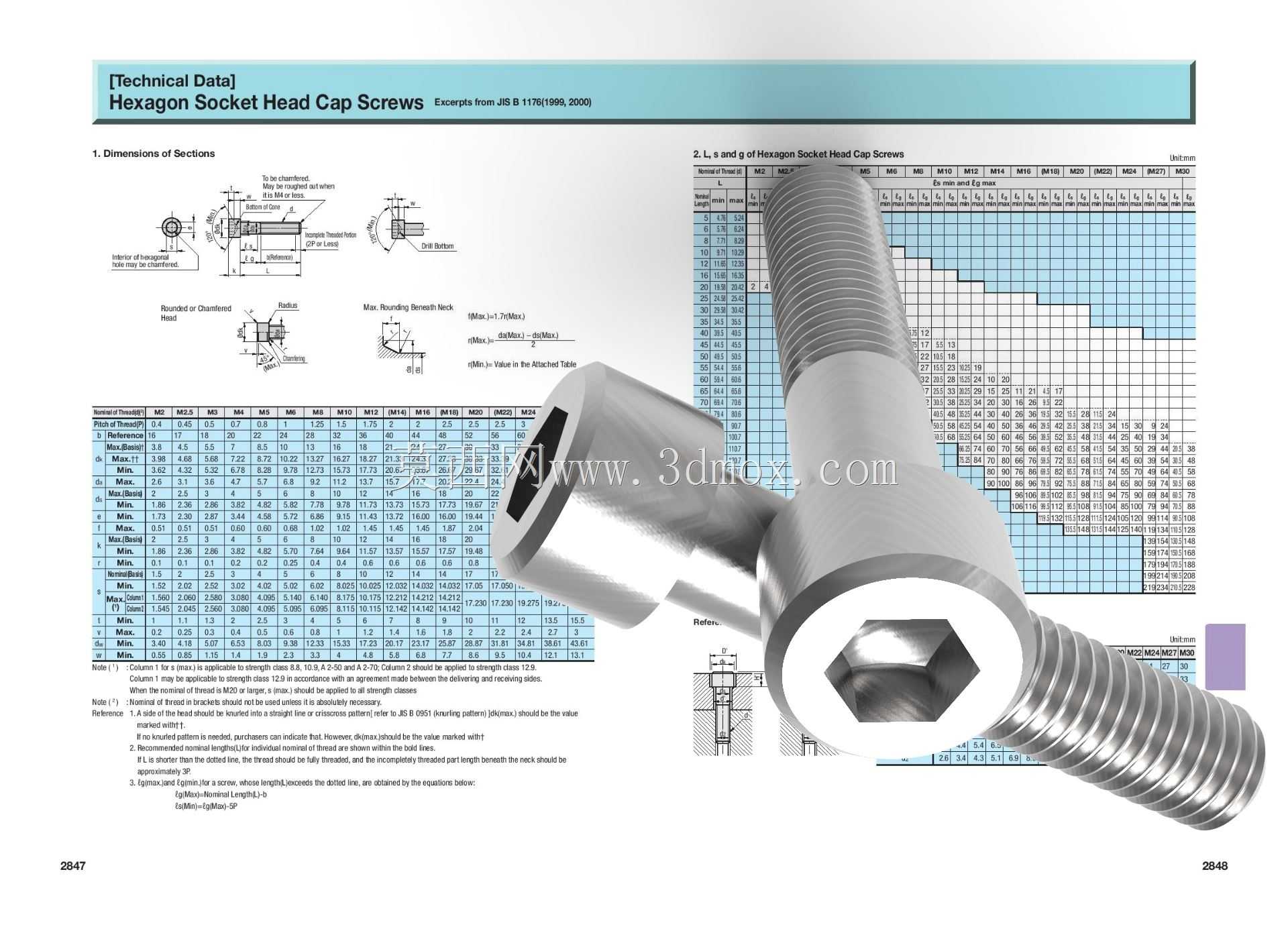

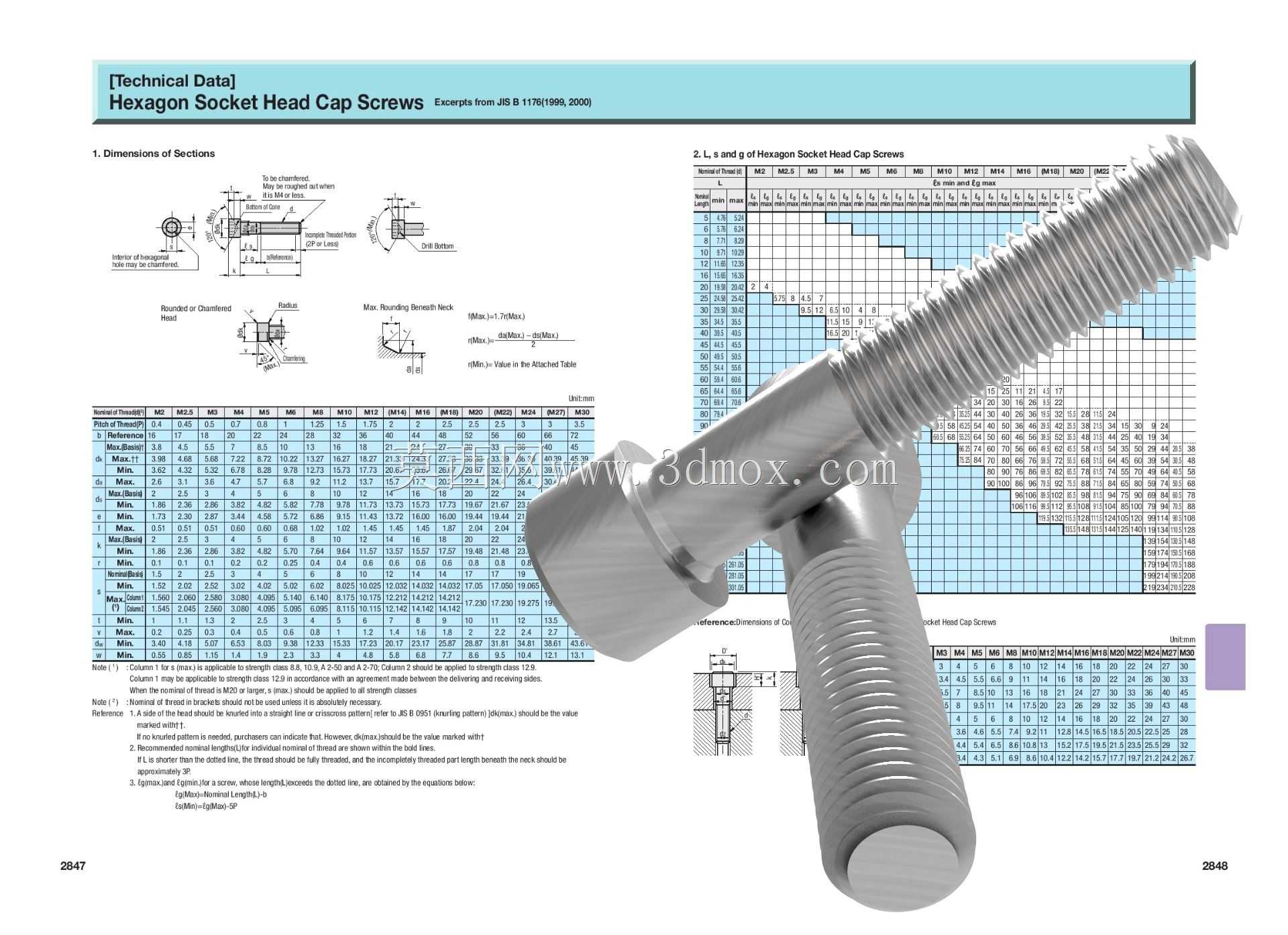

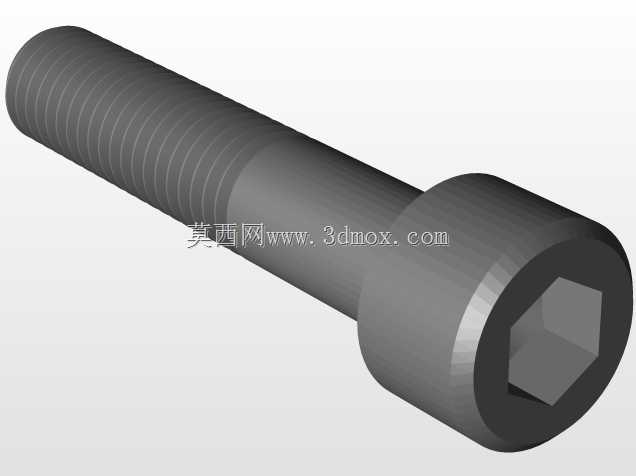

　　从应用场景的适配性来看，这类螺钉几乎覆盖了所有需要可拆卸连接的机械结构场景：在机床设备中用于导轨、防护罩、伺服电机安装座的固定；在自动化设备中用于气缸、传感器支架、输送线导轨的锁合；在模具行业用于模具模板、镶件、导向部件的连接；在3C设备中用于内部结构件、散热模组的紧固。建模时特意还原了螺钉头部与螺杆衔接处的退刀槽结构，这一细节是实际生产中必须的工艺结构，很多简化模型会忽略这部分，导致装配模拟时出现干涉误判，同时螺纹末端的倒角结构也完全按照标准制作，方便安装时快速对准螺纹孔，避免螺纹错扣损伤。

　　针对不同的受力工况，选型时还需要匹配螺钉的性能等级，常规场景选用8.8级碳钢镀锌螺钉即可满足强度要求，有耐腐蚀需求的场景可以选用304、316不锈钢材质，有高强度需求的场景可以选用12.9级合金钢螺钉，不同性能等级的螺钉尺寸规格完全一致，仅材质和热处理工艺存在区别，三维模型的尺寸参数完全通用，仅需在装配BOM中标注对应的性能等级和表面处理要求即可。在做整机装配建模时，这类标准件不需要重复建模，直接调用对应规格的模型即可，能够大幅提升建模效率，同时保证所有连接结构的尺寸准确性，避免后期生产时出现安装孔位不匹配、螺钉长度过长或过短的问题。
