手动三爪拉马拆卸工具结构设计

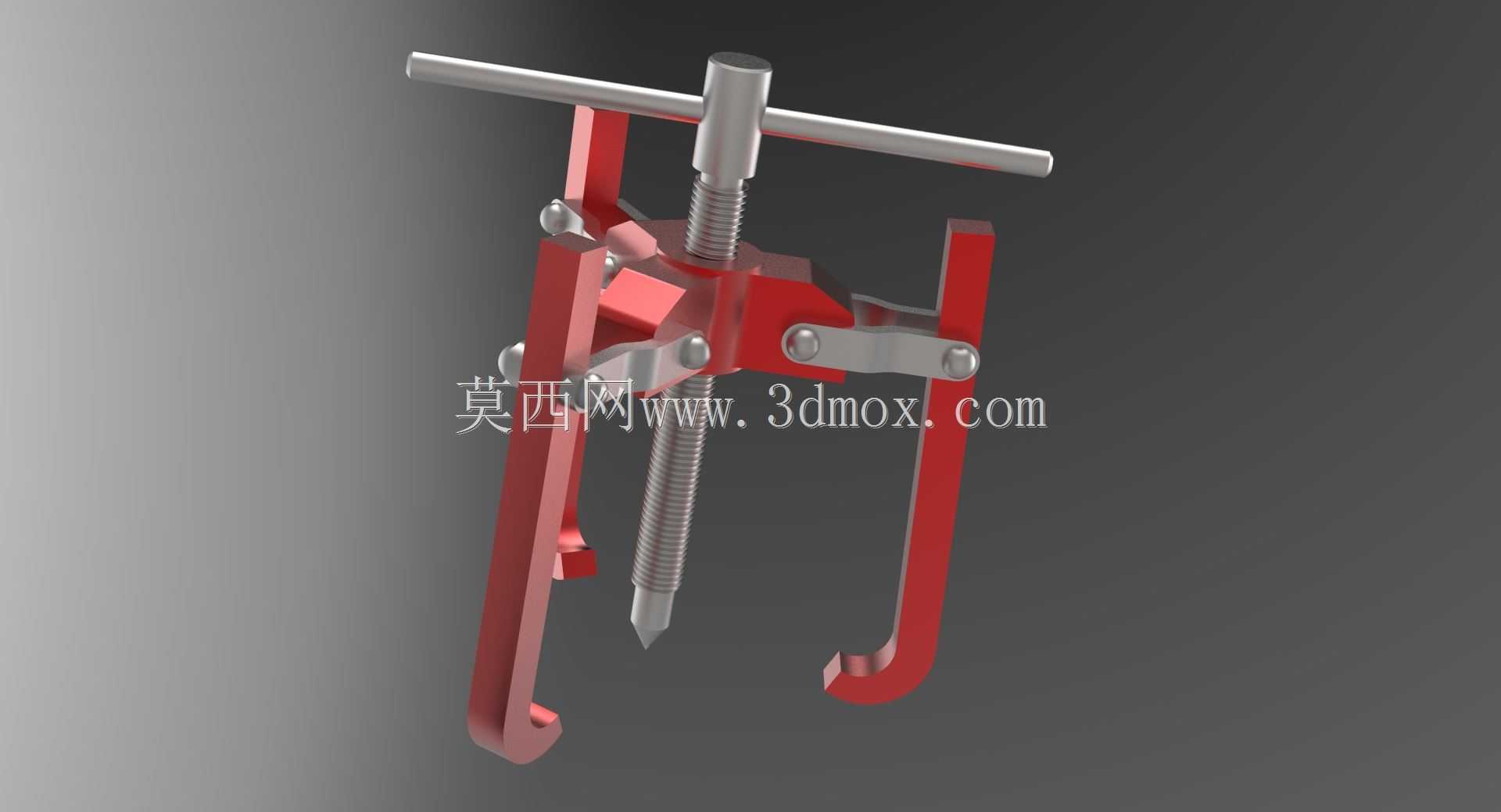

　　在设备运维、机械装配、机加工车间的日常作业场景里，轴系部件的拆卸一直是高频且考验工具适配性的环节，过盈配合的轴承、皮带轮、齿轮等零件，若采用撬棍敲击、蛮力拉扯的方式，极易造成零件配合面损伤、轴端变形，甚至直接报废高精度零部件，而手动三爪拉马正是针对这类作业需求设计的专用拆卸工具。这款三爪拉马采用中心顶杆配合三钩爪的经典受力结构，核心受力部件选用高强度碳钢材质，整体结构没有冗余的复杂传动件，完全依靠手动旋转T型手柄驱动中心螺杆进给，作业时不需要外接动力源，在无供电的野外抢修、狭小设备舱内作业都能直接使用。从结构设计逻辑来看，三个钩爪采用铰接式连接在主体滑架上，可根据被拆卸零件的外径尺寸调整张开角度，钩爪的弯折勾边做了加厚处理，

　　勾接零件端面时的接触面积经过优化，避免局部应力集中刮伤零件端面，同时铰接位置的销轴采用过盈压装配合，长期承受拉拔载荷也不会出现松旷窜动。中心螺杆的梯形螺纹经过导程优化，旋转进给时的阻力更小，螺杆顶端的尖状顶针采用淬硬处理，顶在轴端中心孔时不会打滑偏移，能保证拉拔力始终沿着轴的中心轴线方向传递，避免偏载导致的零件卡滞、拉马滑脱风险。T型手柄的长度经过力矩匹配设计，成年人单手施加力即可产生足够的拉拔力，不需要额外加接延长杆，避免过载导致螺杆变形或者钩爪断裂。从安装边界与尺寸适配来看，这款拉马的钩爪有效行程覆盖常规小型到中型轴系零件的拆卸需求，张开范围可适配不同直径的盘类零件，整体结构紧凑，在设备内部空间有限的场景下，

　　不需要拆解周边相邻部件即可完成作业，相比两爪拉马，三爪的受力点均匀分布在零件圆周上，拉拔过程更平稳，对于薄壁类盘状零件的拆卸，能有效避免零件受力不均产生的变形。在实际使用过程中，作业前需要先确认顶针对准轴端中心孔，三个钩爪均匀勾住被拆卸零件的背面，调整钩爪位置保证三个爪的勾接深度一致，再缓慢旋转手柄进给，当拉拔力达到一定程度后可稍作停留，让配合面之间的应力缓慢释放，避免突然弹出造成安全隐患。日常维护时，只需要定期给梯形螺纹、铰接销轴位置涂抹润滑脂，减少磨损即可，钩爪端部如果出现磨损卷边要及时修磨，保证勾接时的贴合度。这类手动拉马相比液压拉马重量更轻，携带方便，故障率极低，是机修班组、装配工位必备的基础工具，

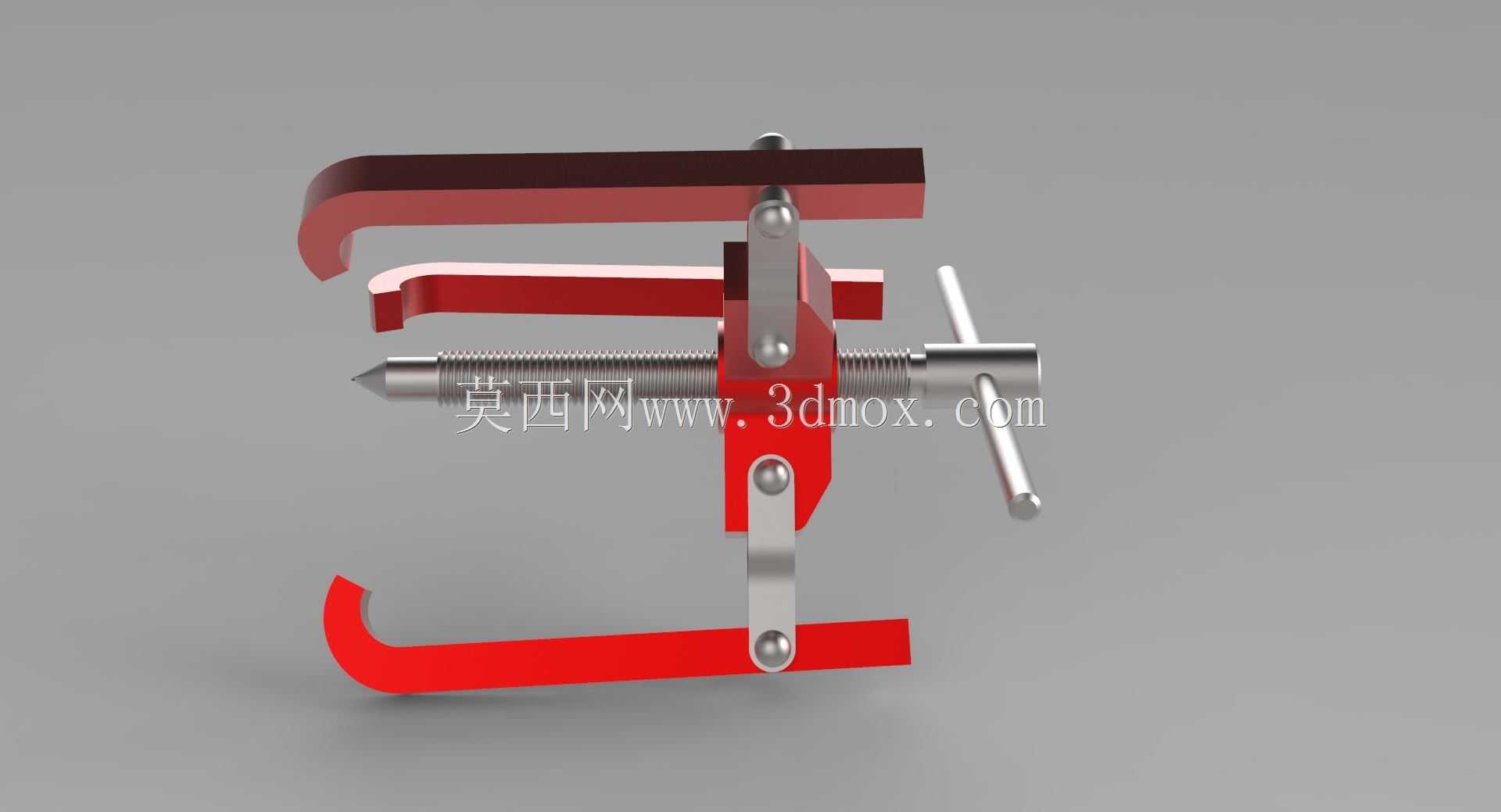

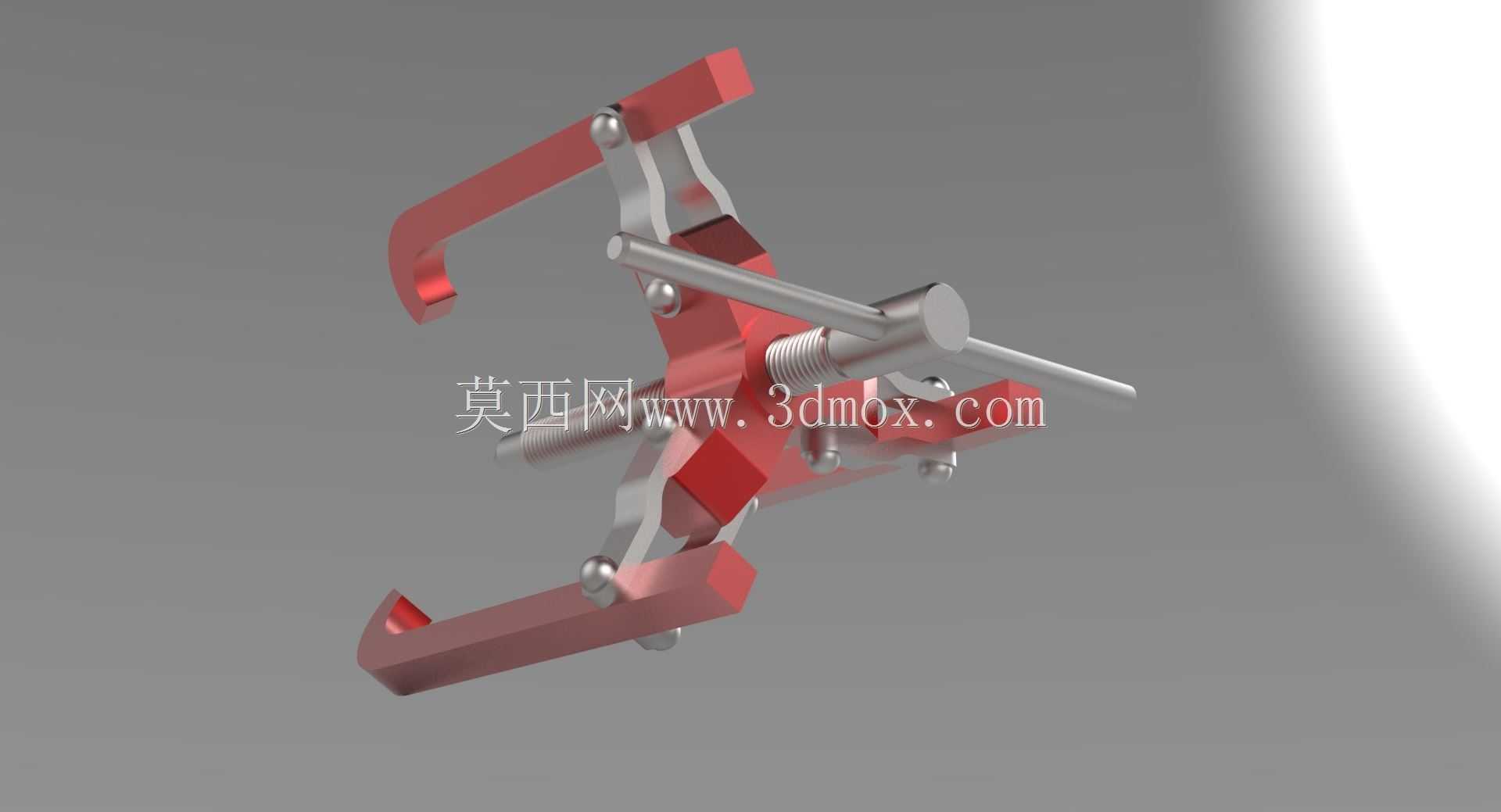

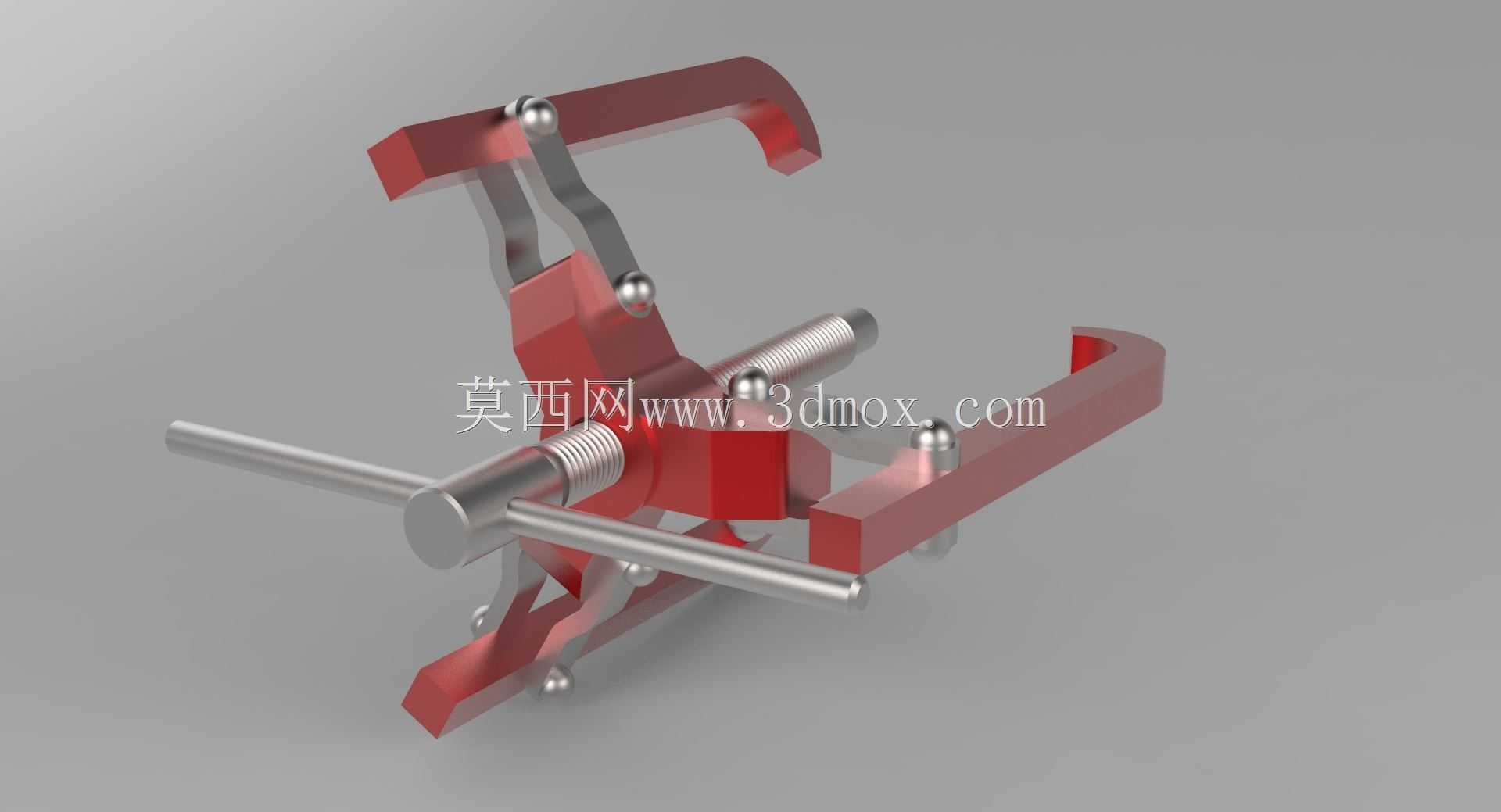

　　针对过盈量不大的轴系零件拆卸作业，作业效率远高于蛮力拆卸方式，同时能最大程度保护被拆卸零件与安装轴的配合精度，降低维修过程中的零件损耗。在建模过程中，各部件的配合间隙经过反复校核，铰接位置的转动自由度、螺杆的进给行程都完全符合实际工具的运动逻辑，钩爪的角度调整范围、螺杆的伸出长度都按照实物比例还原，可直接用于工具结构教学、维修作业模拟演示等场景，也能作为非标定制专用拉马的基础设计参考，针对特殊尺寸的零件拆卸需求，可在这个基础结构上调整钩爪长度、螺杆直径、张开行程等参数，快速衍生出适配特定作业场景的专用拆卸工具。
