T型手柄双压块手动夹紧工装结构

　　这款手动夹紧结构在中小批量零件加工的工位上十分常见，不管是普通铣床的工件装夹、台钻上的钻孔定位，还是装配工位上的小型部件临时固定，都能看到这类结构的身影。它不需要外接气源或者液压动力源，完全依靠人工操作就能完成夹紧动作，对于没有集中供气的维修工位、零散加工的实训场地，以及需要频繁切换装夹位置的临时作业场景，适配性远高于动力夹紧装置。

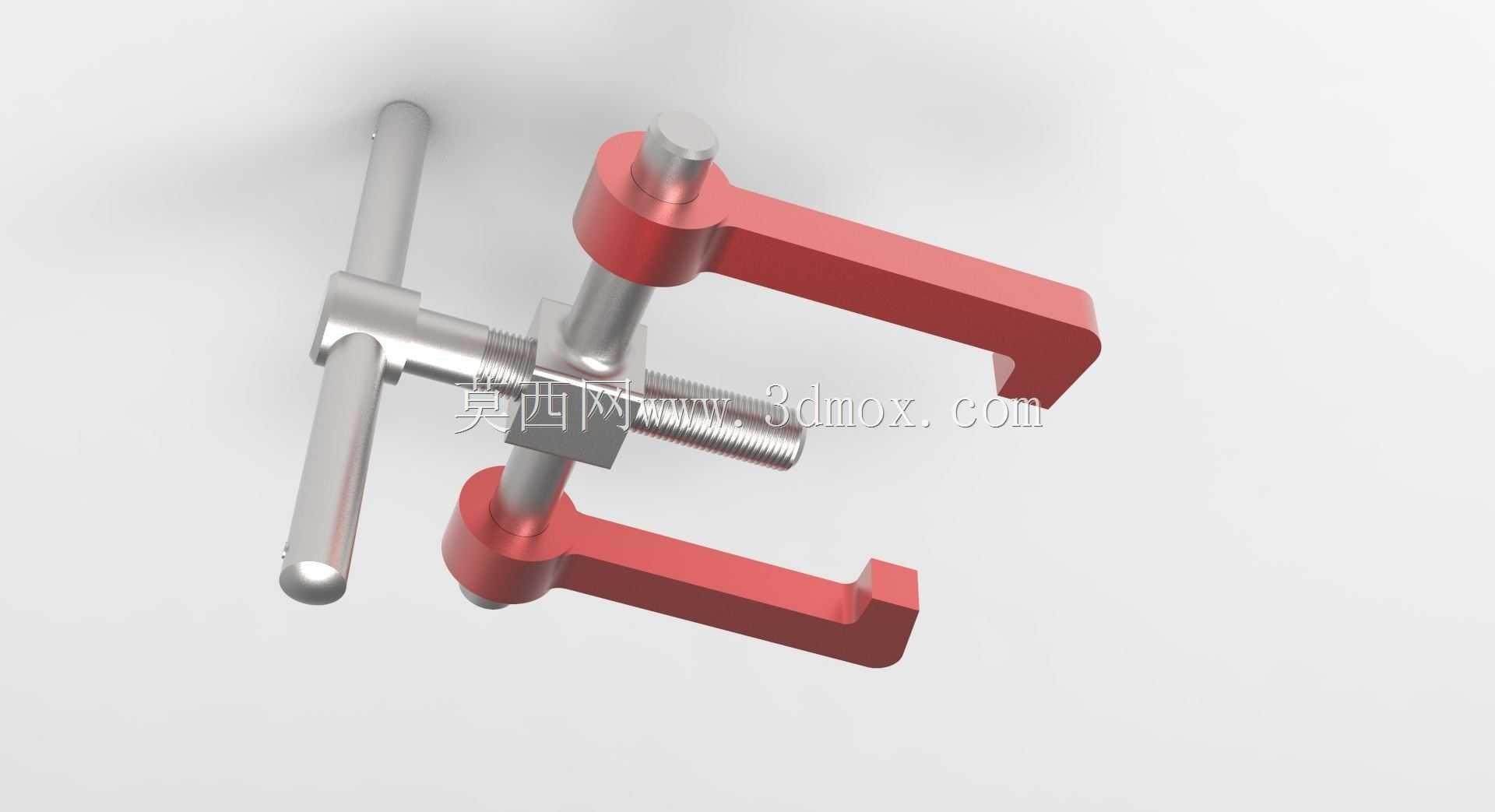

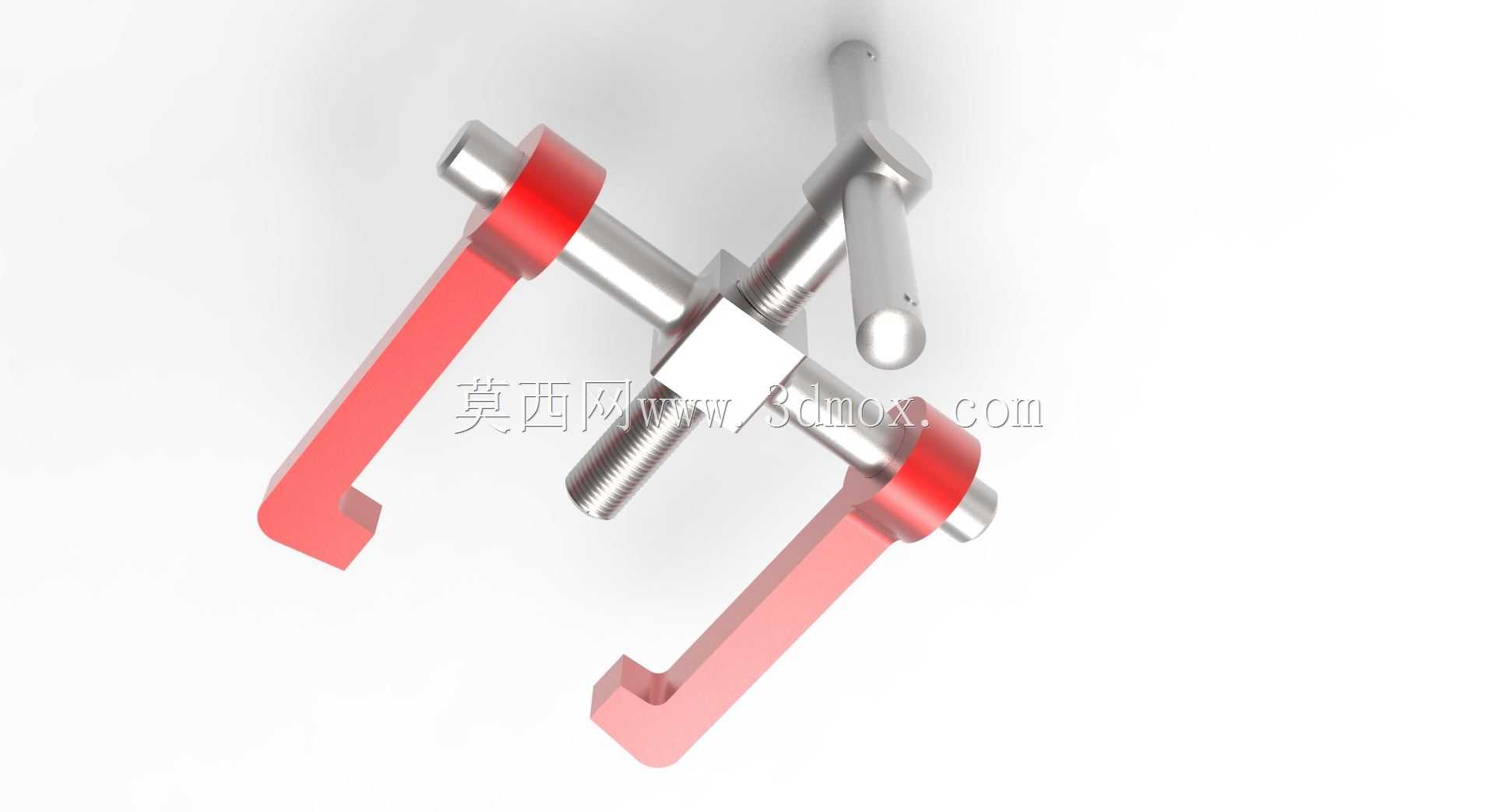

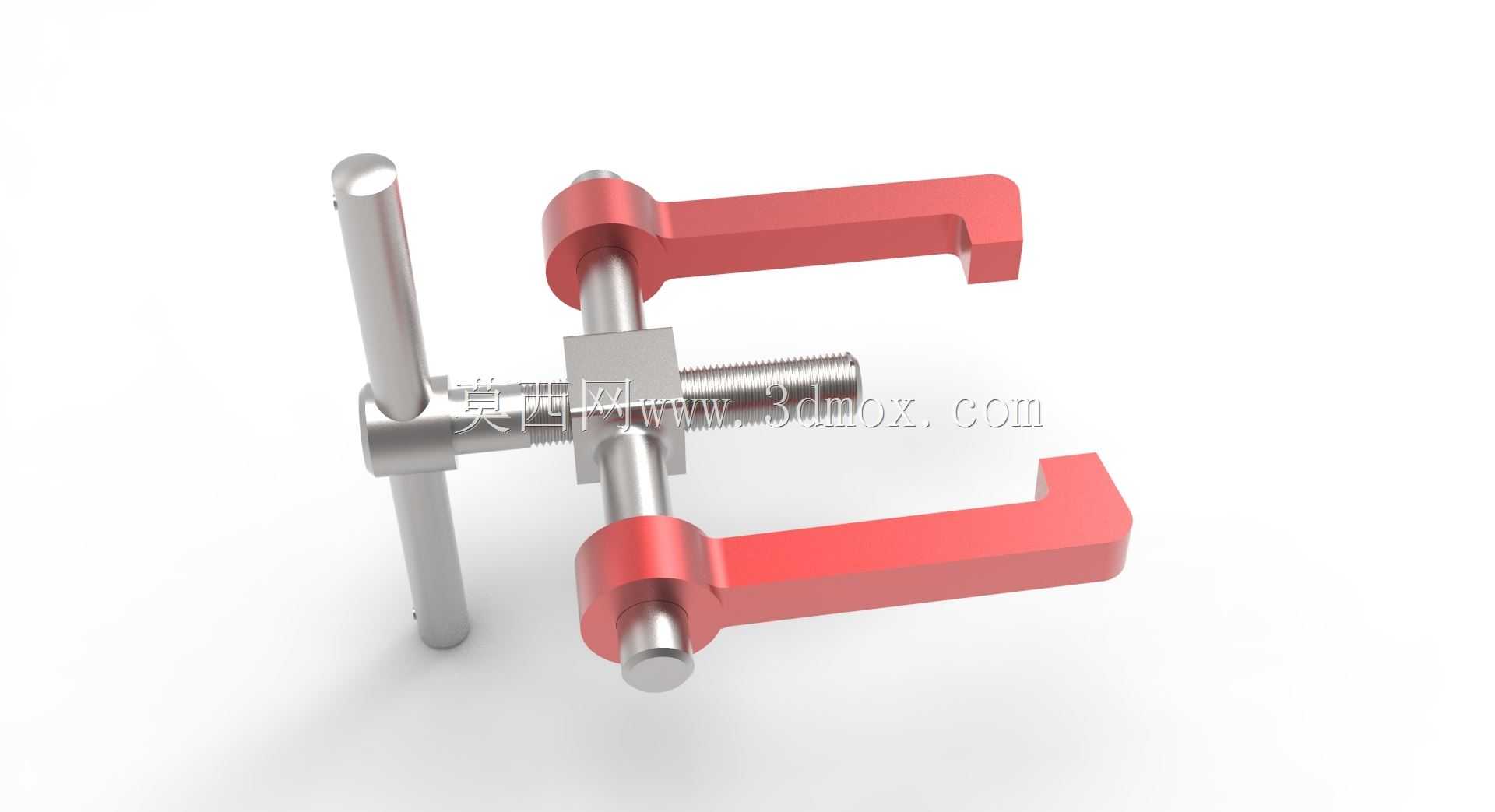

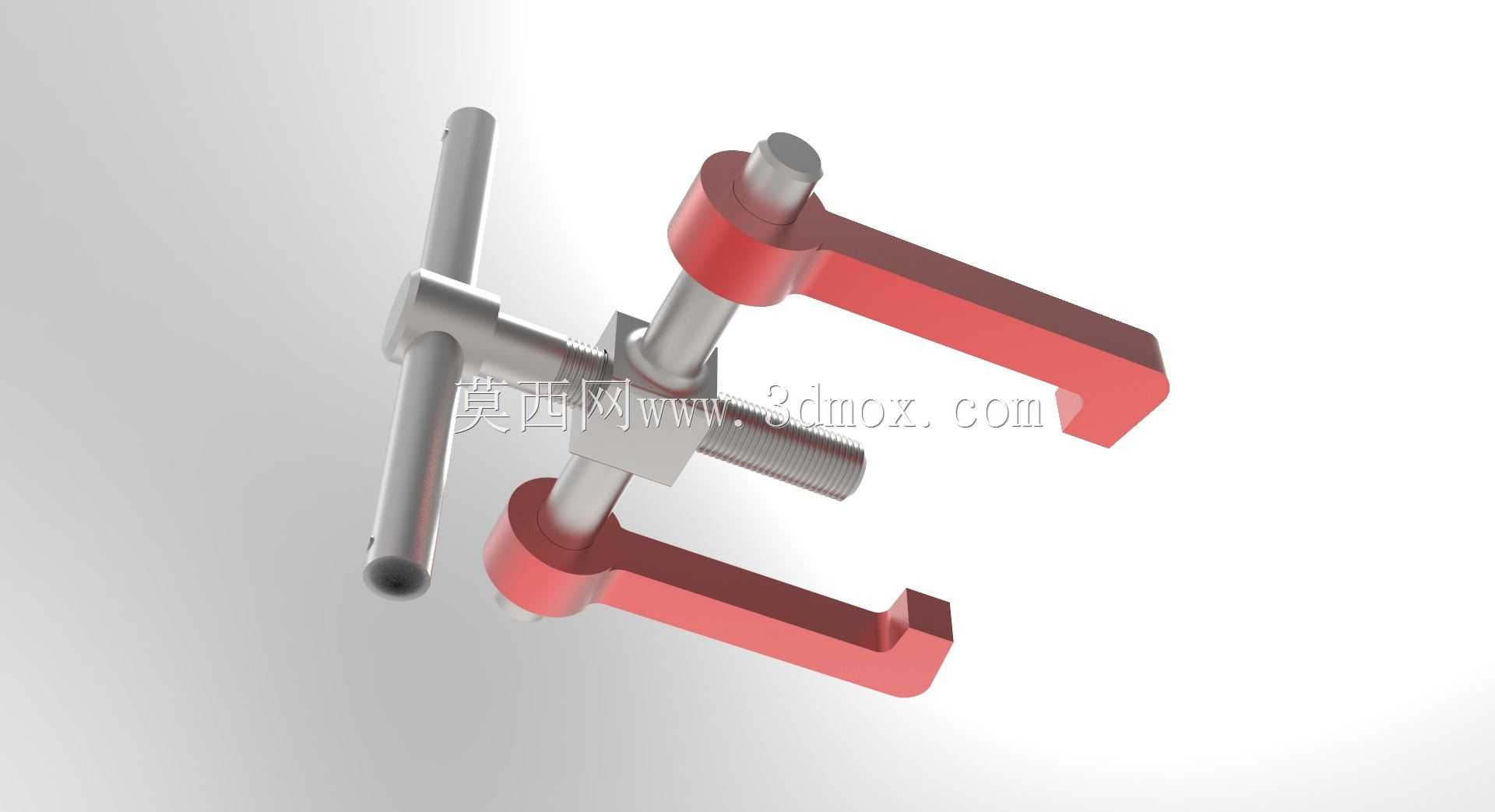

　　从功能实现逻辑来看，整个结构的核心是通过T型手柄的旋转动作，带动中部的方形滑动块沿垂直于手柄杆的方向做直线位移，两个对称布置的红色压块分别铰接在滑动块的上下两端，当滑动块向前推进时，两个压块会同步绕铰接轴产生小幅转动，最终让压块的平直端面完全贴合在被夹紧工件的表面，依靠螺纹副的自锁特性保持夹紧力，不会因为加工过程中的小幅振动出现松脱。和常见的单压块夹紧结构相比，这种双压块对称布局的设计，能够让夹紧力更均匀地分布在工件的两个接触点位，避免单点夹紧带来的工件翘起、变形问题，尤其是针对薄壁类的条形工件，装夹时的形变量能控制在很小的范围内。

　　设计这款结构的时候，首先要考虑的是操作力矩的匹配，T型手柄的横向杆长度不能过短，否则操作人员转动时需要施加很大的握力，长时间作业容易产生疲劳，也不能设计得过长，不然会超出工位的操作边界，容易和周边的工装、刀具产生干涉，一般横向杆的有效操作长度控制在100mm到120mm之间，配合M8到M10的传动螺杆，就能产生足够的夹紧力，满足常规有色金属、低碳钢零件的装夹需求。中部的方形滑动块和安装基座的配合间隙要控制在0.02mm到0.05mm之间，间隙过大会导致滑动块推进时出现偏斜，最终让两个压块的夹紧力不一致，间隙过小则容易在进入铁屑、切削液污渍的时候出现卡滞，日常维护的时候只需要定期在滑动面涂抹少量润滑脂就能保证动作顺畅。

　　两个压块的铰接位置设计也有讲究，铰接点不能设置在压块的几何中心，要偏向压块和工件接触的端面一侧，这样当滑动块推进时，压块接触工件的一端会先产生向下的压紧分力，而不是单纯的水平推力，能避免装夹时把工件推离定位面。压块的接触端面没有做齿形防滑处理，是为了避免在工件表面留下压痕，针对表面质量要求高的工件，还可以在压块端面粘贴一层薄的聚氨酯垫片，进一步保护工件表面。传动螺杆的尾部做了光杆定位段，和安装基座的定位孔配合，限制螺杆的轴向窜动，保证转动手柄时只有滑动块做直线运动，不会出现螺杆前后窜动带动压块偏移的问题。

　　从安装边界来看，整个结构的安装基座只需要在工作台面上开出四个对应的螺栓过孔，就能完成固定，整体的横向占用宽度不超过150mm，纵向的操作行程在30mm左右，不管是安装在标准的机床工作台上，还是固定在定制的装配工装板上，都不会占用过多的工位空间。手柄杆的顶端做了圆弧倒角处理，没有尖锐的棱角，操作人员快速转动手柄的时候也不会划伤手掌。和快速夹钳相比，这款结构的夹紧行程可以通过螺纹转动圈数自由调整，不需要针对不同厚度的工件频繁调整压块位置，对于装夹厚度差异在20mm以内的系列化零件，不需要做任何结构调整就能直接使用，适配性更强。在实际的车间应用中，这类结构还经常被改造用在小型焊接工装的定位上，因为焊接过程中会产生飞溅的焊渣，结构的开放式设计没有狭小的藏污缝隙，清理起来十分方便，不会像封闭式的夹紧机构那样因为焊渣进入内部出现动作卡滞的问题。日常使用中需要注意的是，传动螺杆的螺纹段要避免堆积过多的切削碎屑，每次作业完成后用毛刷清理干净螺纹缝隙里的杂质，就能保证很长的使用寿命，不需要频繁更换易损件。
