等节距圆柱压缩螺旋弹簧结构设计

　　日常做设备结构设计时，压缩弹簧是最常接触的弹性储能元件，小到消费电子的按键回弹结构，大到重型工程机械的缓冲悬架、冲压设备的卸料复位机构、阀门的启闭复位组件，都能见到这类圆柱螺旋压缩弹簧的身影。这类弹簧的核心作用是在承受轴向压力时产生弹性变形，将外部输入的动能或压力转化为弹性势能存储，在外力撤除后快速释放势能推动配套构件复位，或是在整个受力行程中持续提供稳定的轴向反力，实现缓冲、减振、夹紧、复位、测力等不同的工程功能。

　　做这个弹簧的三维建模时，首先要明确的是安装边界的约束条件：弹簧的外径必须小于安装腔的内径，预留出至少10%的径向间隙，避免弹簧受压侧弯时与腔壁发生摩擦卡滞；弹簧的内径要比配套的导向轴外径大2%-5%，既保证弹簧能沿导向轴顺畅伸缩，不会出现径向窜动导致的偏载，也不会因为间隙过小出现运动卡涩。自由长度的设定要结合安装预压量和工作行程来确定，通常预压量会取弹簧全变形量的10%-15%，这样可以避免弹簧在安装后出现松动异响，同时保证工作行程内弹簧的弹力处于线性区间，不会因为压并导致弹力陡增或是出现永久塑性变形。

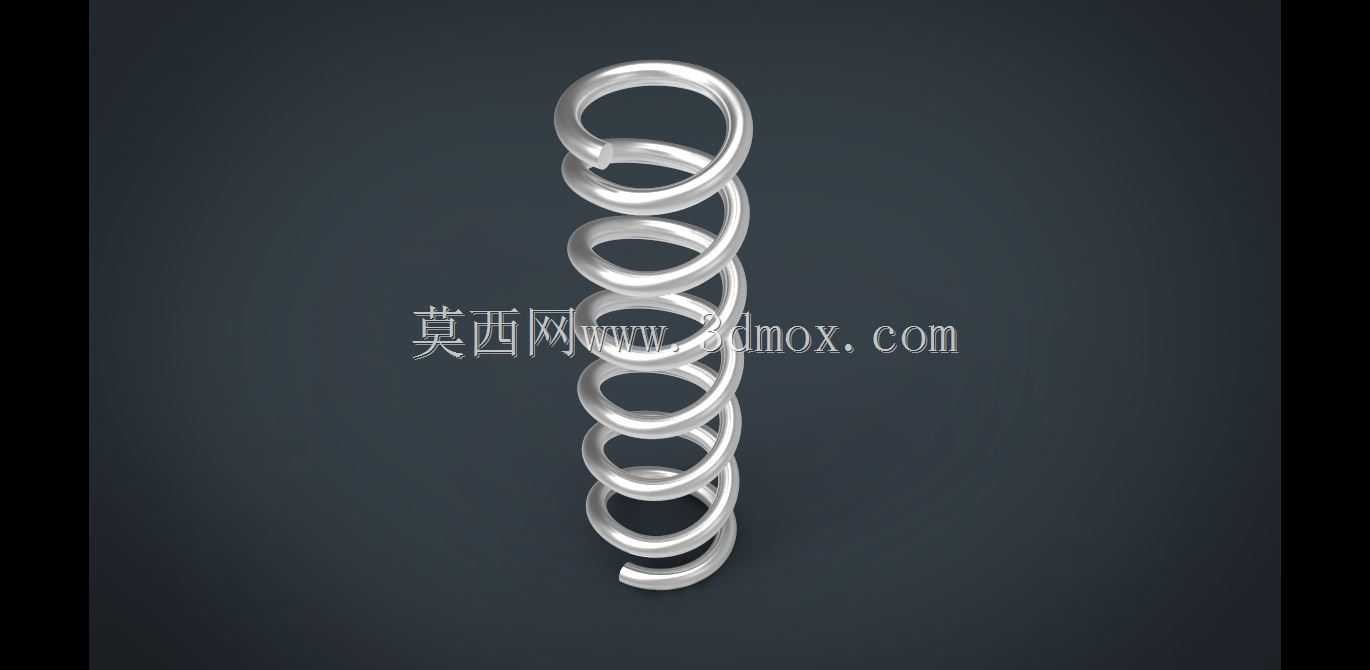

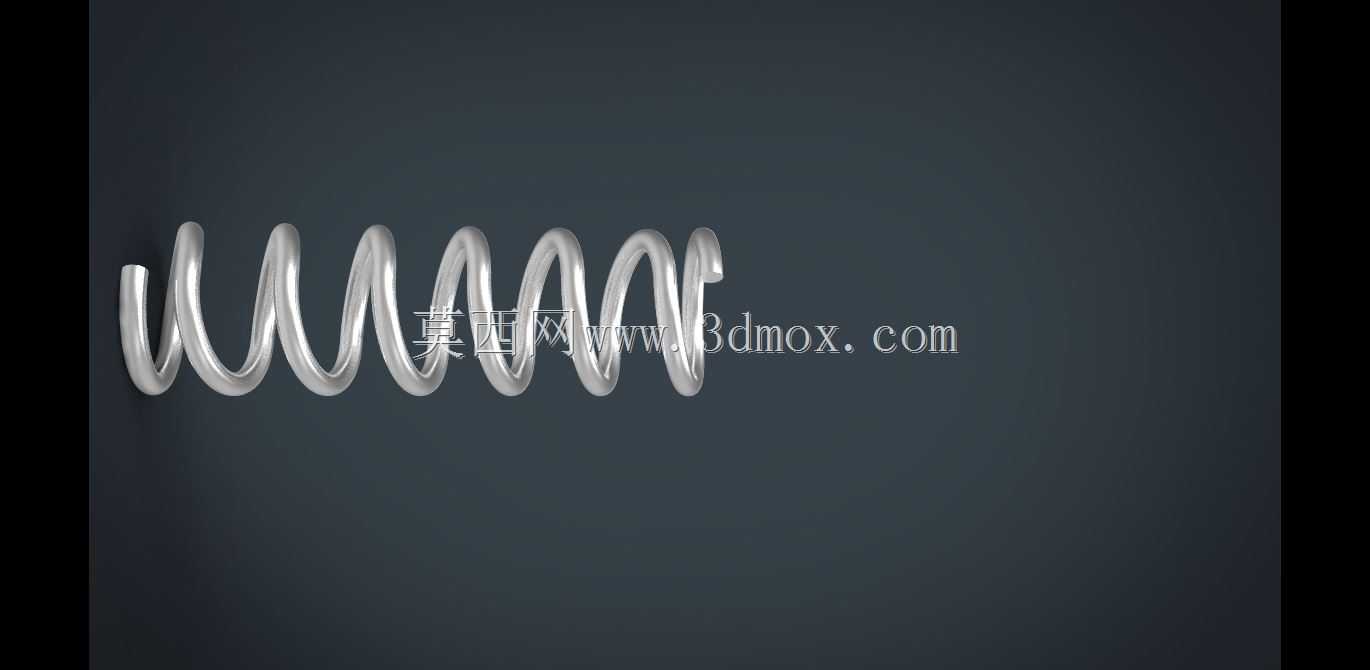

　　从结构特性来看，这个弹簧采用等节距设计，两端做了并圈磨平处理，这也是常规压缩弹簧的标准端部结构——并圈部分不参与弹性变形，主要作用是保证弹簧两端的支撑面平整，磨平后的支撑面粗糙度要满足安装贴合要求，支撑面的角度通常控制在270度到330度之间，既保证支撑稳定性，也不会因为端部磨削量过大影响首圈的强度。弹簧的有效圈数直接决定了刚度系数，相同线径和中径的前提下，有效圈数越多弹簧刚度越小，相同压缩量下提供的反力越柔和，适合需要大行程缓冲的场景；有效圈数越少刚度越大，适合需要大复位力、小行程的夹紧或复位场景。建模时要特别注意螺旋升角的设定，常规压缩弹簧的螺旋升角一般在5度到9度之间，升角过大会导致弹簧受压时出现额外的扭转应力，升角过小则会浪费轴向空间，同时要保证节距的均匀性，避免出现节距偏差导致的受力不均，局部应力过大引发的早期断裂。

　　在实际选型应用中，还要结合工作环境匹配对应的材料参数，如果是普通室温、无腐蚀的常规工况，选用碳素弹簧钢丝即可满足强度和疲劳寿命要求；如果是高温工况，比如发动机周边、高温烘道内的弹簧，就要选用合金弹簧钢或是不锈钢材质，保证高温下的弹性不会出现衰减；如果是有腐蚀介质的化工场景，还要做对应的表面防腐处理，比如镀锌、喷塑或是选用耐蚀合金材料。建模过程中要还原弹簧的真实工作状态，不能只做自由状态的模型，还要考虑压并状态的尺寸校验，保证压并长度小于安装空间的最小轴向尺寸，避免弹簧被压并时出现结构干涉，同时要校核弹簧的细长比，当细长比超过临界值时，要配套设置导向轴或是导向套，避免弹簧受压时出现失稳侧弯，导致设备故障。

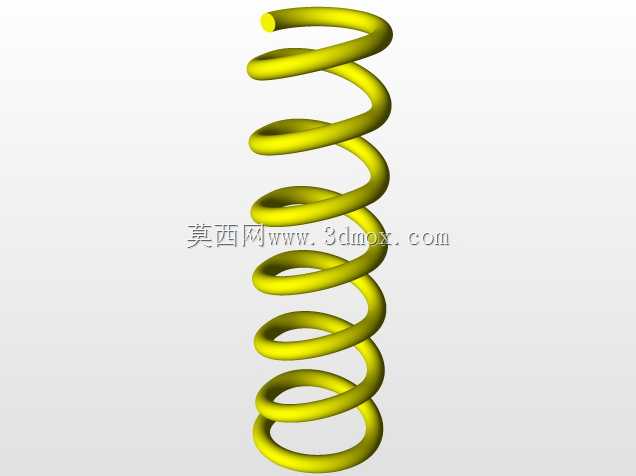

　　很多刚入行的结构设计师做弹簧选型时，往往只关注线径、外径、自由长度这几个宏观尺寸，忽略了有效圈数、端部结构、刚度匹配这些核心参数，最后装到设备上要么弹力不够复位不到位，要么弹力过大导致配套构件磨损加剧，甚至出现弹簧断裂飞出的安全隐患。做这个三维模型的时候，每一个螺旋扫掠的路径参数、端部并圈的过渡处理、磨平端面的角度控制，都是按照实际加工的工艺要求来设定的，不是随便画一个螺旋线扫掠出来的示意模型，不管是用来做设备装配的干涉校验，还是做后续的有限元应力分析、弹簧刚度仿真，都能直接调用，不需要再做额外的参数修正。
