小型两速换挡锁定式变速箱结构

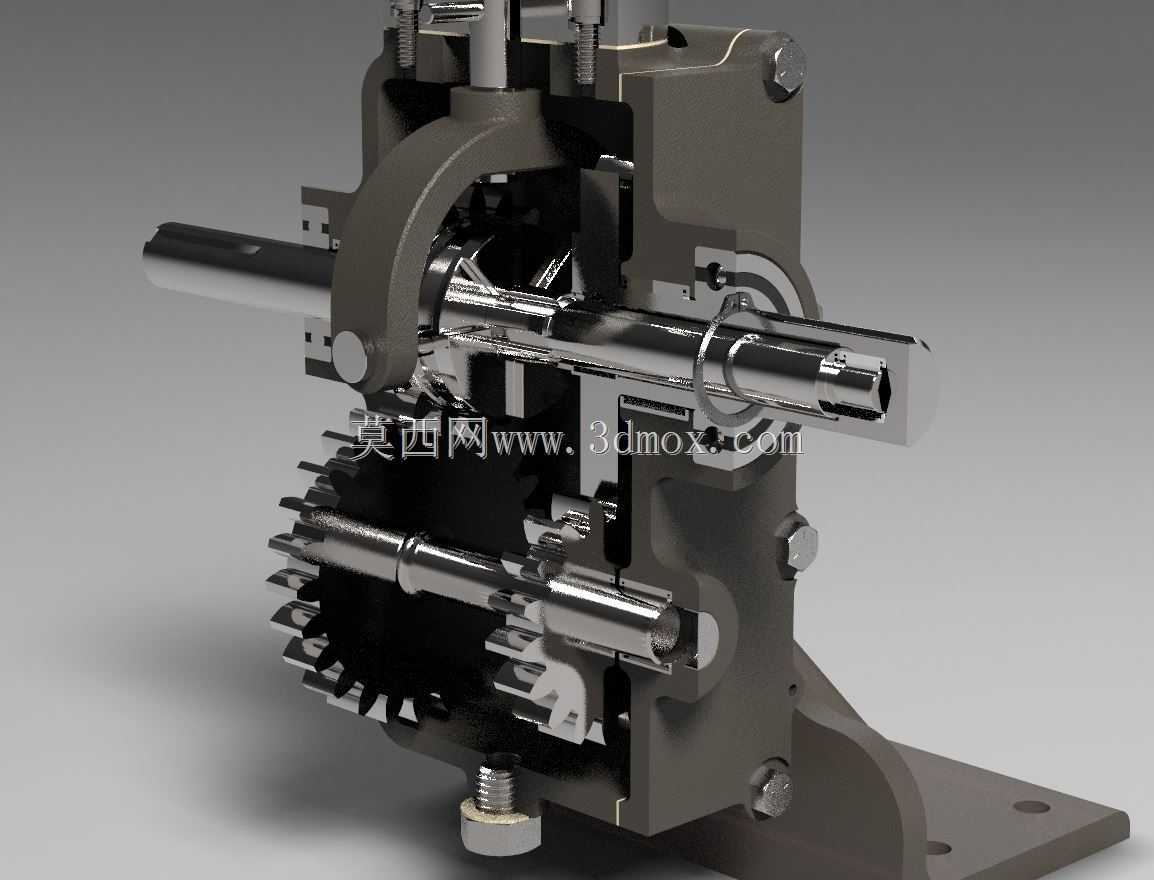

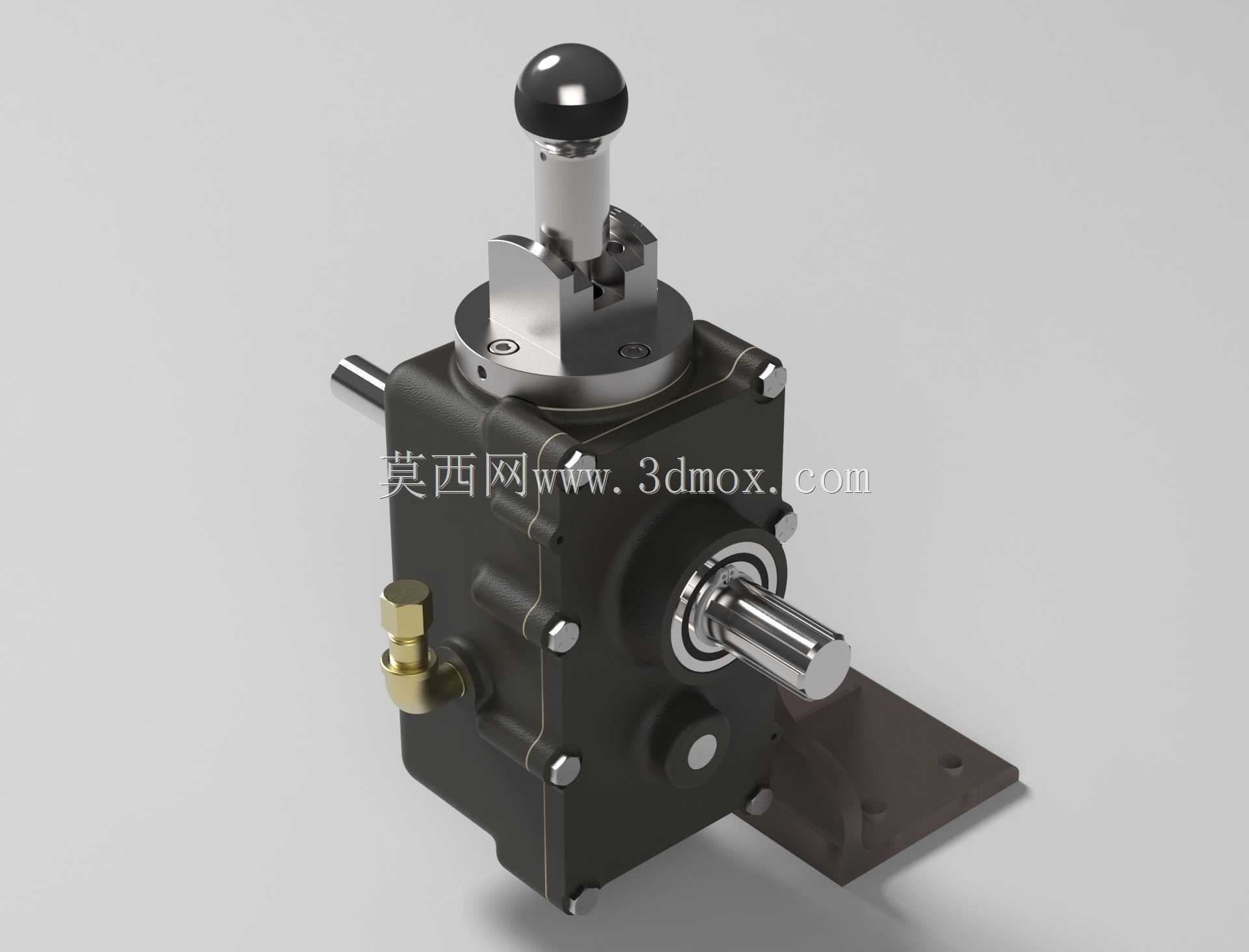

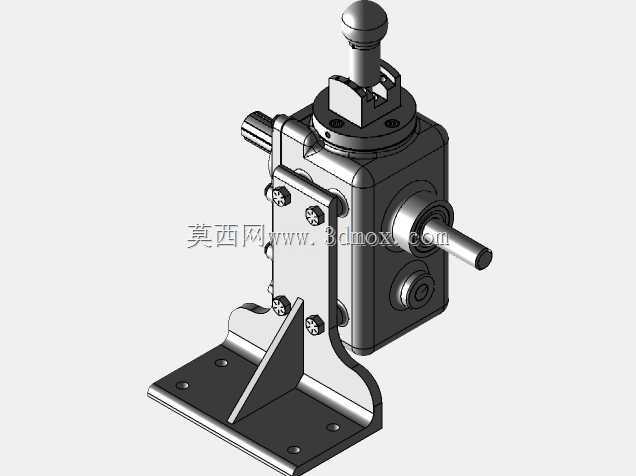

　　这款两速变速箱的整体结构紧凑，箱体采用一体化压铸成型的壳体设计，安装底座与箱体下部一体加工成型，底座上预留的两个安装孔位可直接通过螺栓固定在设备机架的安装平面上，安装时需保证输入输出轴的同轴度误差控制在0.02mm以内，避免轴系运转时出现偏载磨损。换挡操纵机构布置在箱体顶部，采用锁定杆式换挡结构而非同步器结构，这种设计的核心考量是针对小功率、低换挡频次的应用场景，省去同步器的复杂结构能大幅压缩整体体积，同时降低制造成本与后期维护难度，换挡时锁定杆会直接卡入对应挡位的齿轮定位槽内，实现挡位的刚性锁止，避免设备运转过程中出现跳挡、脱挡的问题。

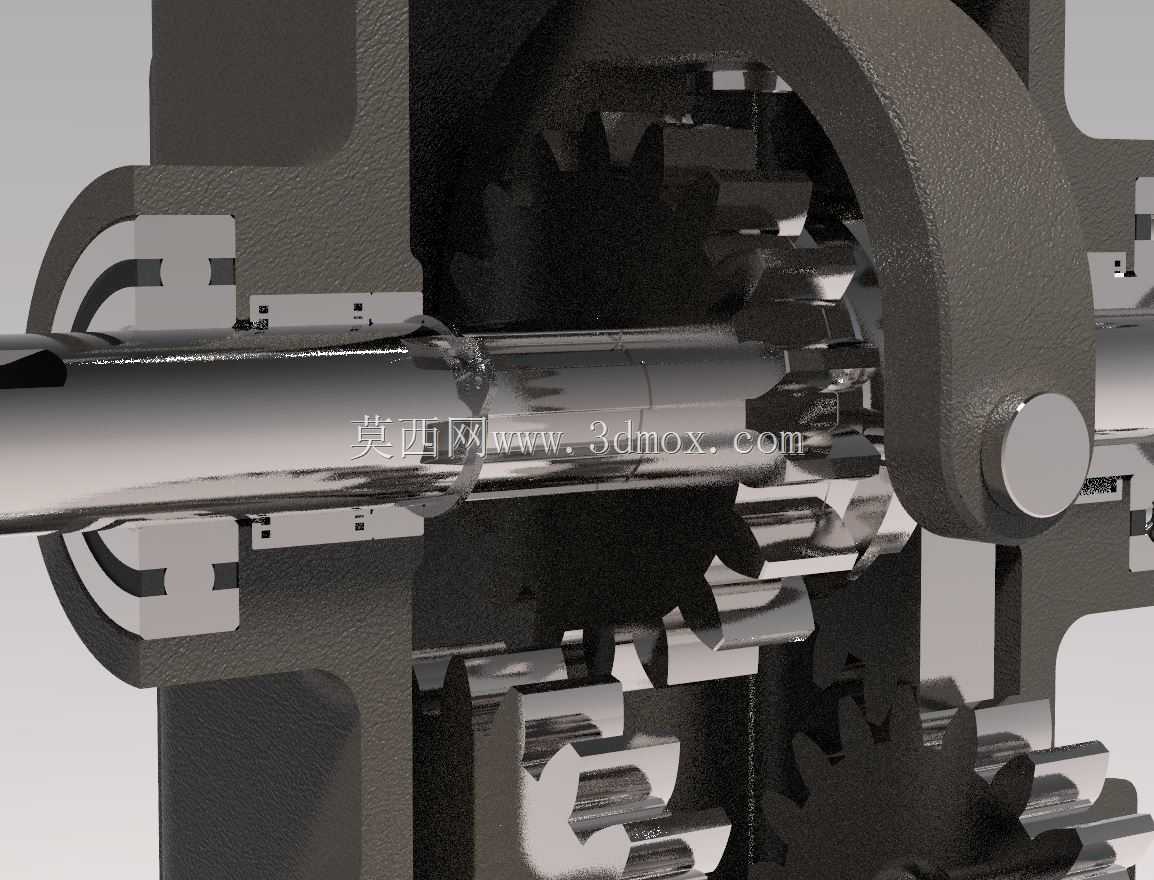

　　从应用场景来看，这类小型两速变速箱多用于小型输送设备、台式加工机具、轻型农业作业机具以及小型实验台架的传动系统中，这类场景往往不需要复杂的多挡位变速，仅需要高低两挡转速切换来适配不同的作业负载，比如小型输送线在输送轻质工件时用高速挡提升输送效率，输送重载工件时切换低速挡提升输出扭矩；台式钻铣设备上搭配这类变速箱，可通过高低速切换适配不同材质工件的钻孔、铣削转速需求。输入轴从箱体前端伸出，采用深沟球轴承做径向支撑，轴端的密封件采用双唇口油封结构，能有效防止箱体内的润滑油泄漏，同时阻挡外部粉尘、碎屑进入箱体内部，适配多粉尘的车间作业环境。输出轴从箱体侧部伸出，轴径根据额定输出扭矩做了匹配设计，轴端可通过键连接安装联轴器、带轮或者链轮，方便和下游执行机构做动力衔接。

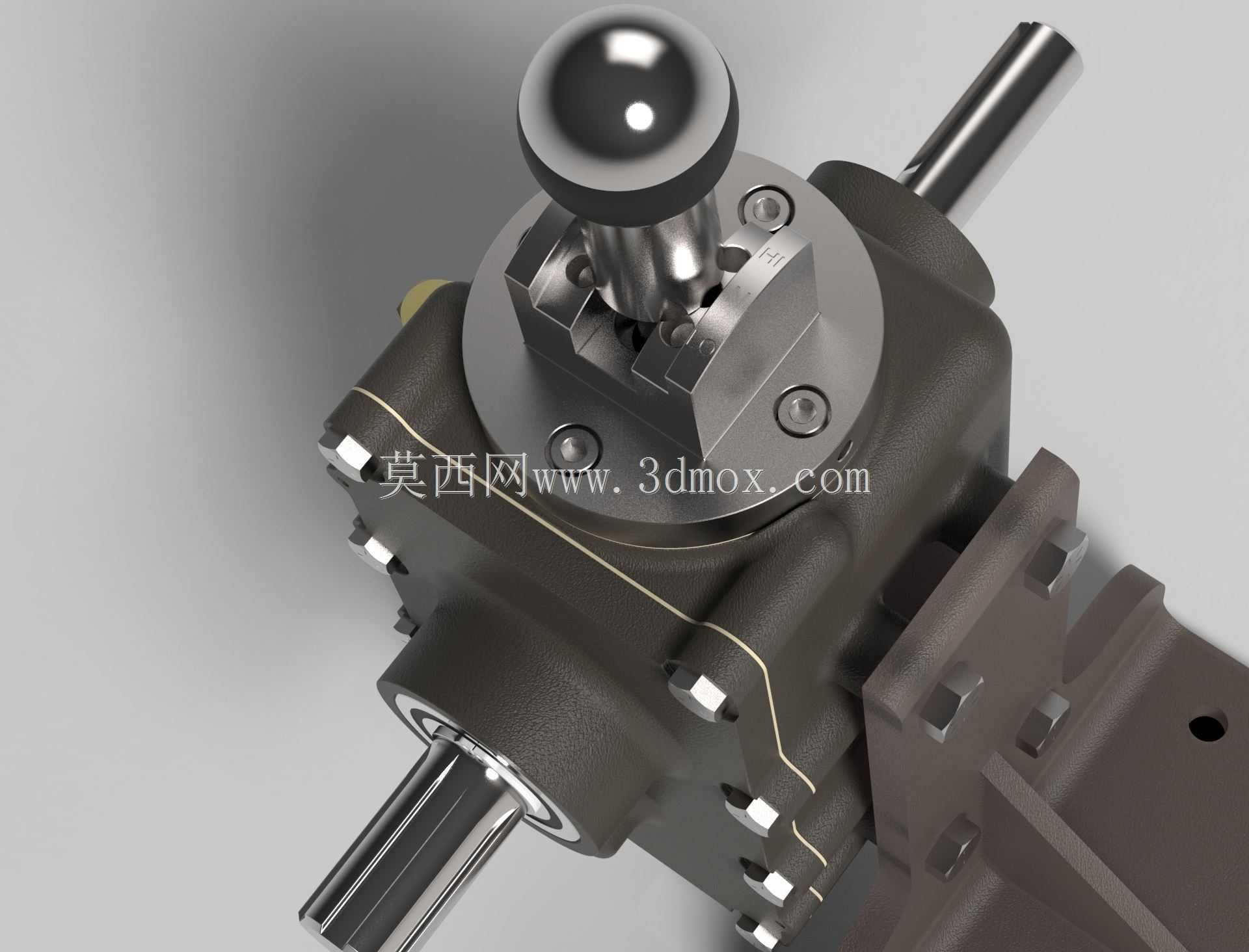

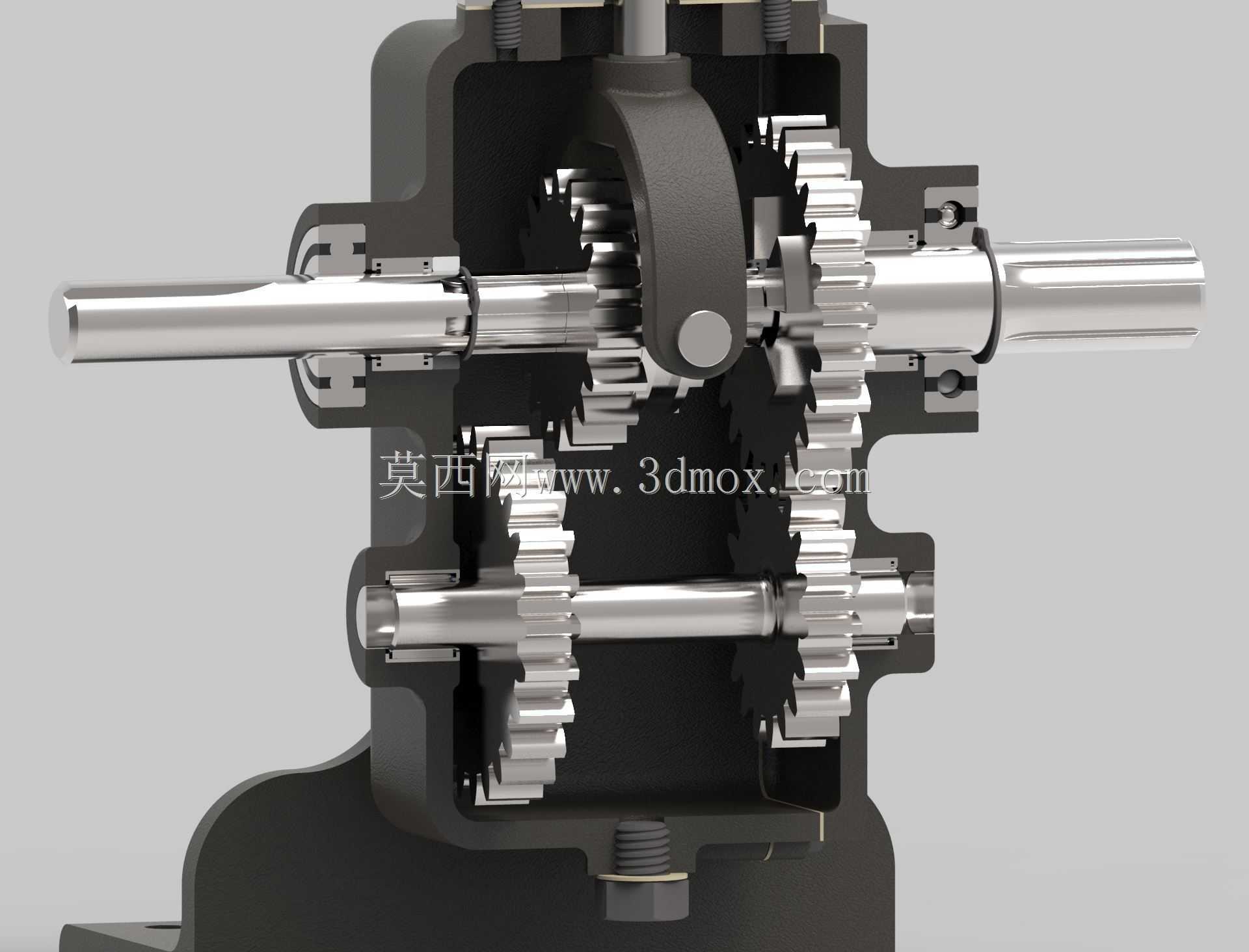

　　箱体侧面预留的油位检测、注油接口采用铜质接头，耐腐蚀性更好，可适配矿物齿轮油以及合成型齿轮油的使用要求，注油时油位需控制在油标刻度的中间位置，既保证齿轮啮合部位的充分润滑，又避免油位过高造成运转阻力过大、油温升高过快的问题。设计时对箱体内部的齿轮传动路径做了优化，高速挡采用直齿轮传动，传动效率可达98%以上，适合持续高速运转的工况；低速挡通过齿轮组的减速比放大输出扭矩，最大输出扭矩可满足小型设备的重载启动需求，齿轮均采用渐开线齿形设计，齿部经过高频淬火处理，齿面硬度可达HRC45-50，保证长期啮合运转的耐磨性。换挡杆顶部的操纵球头采用防滑设计，操作人员手动换挡时握持手感稳定，换挡行程控制在15mm以内，换挡动作清晰，挡位到位后有明显的触感反馈，不需要额外的挡位指示标识也能准确判断挡位状态。

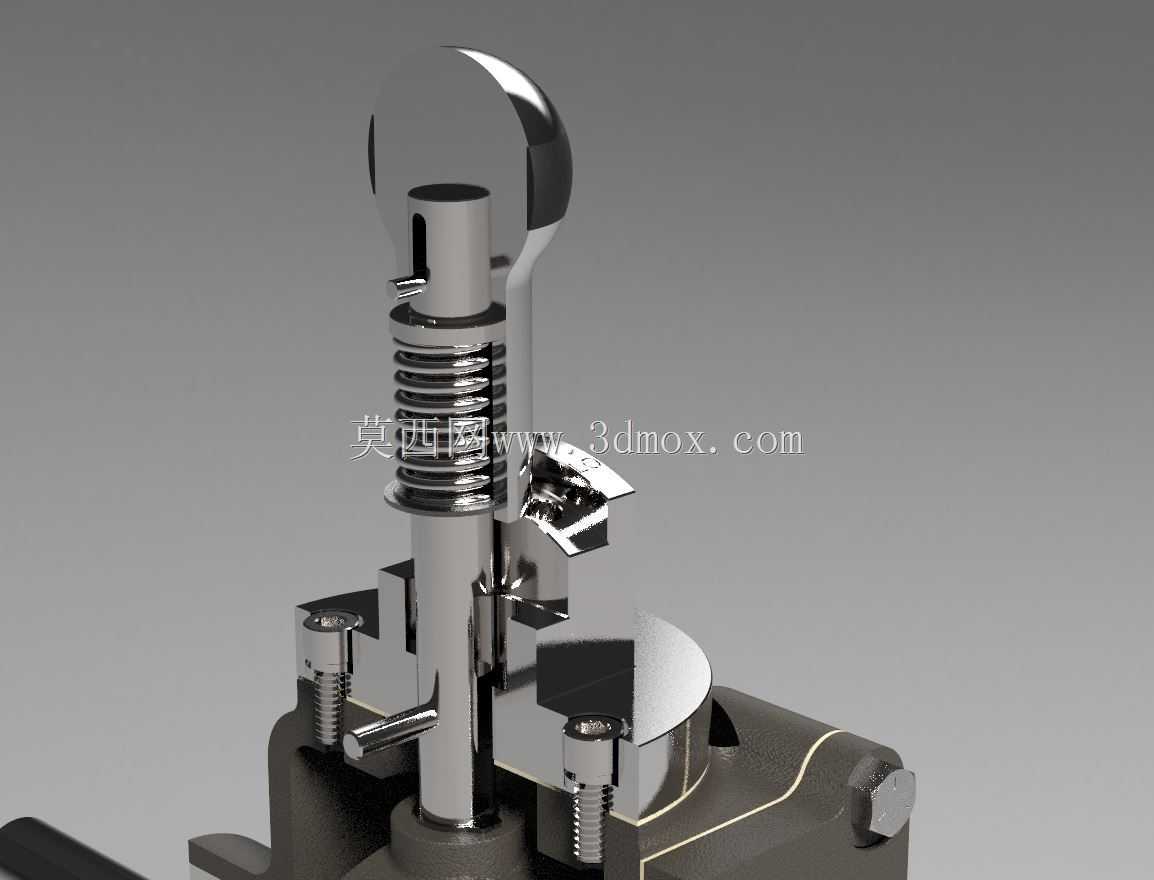

　　在安装边界上，这款变速箱的整体外轮廓尺寸适配小型设备的安装空间，箱体顶部的换挡机构突出高度控制在合理范围内，不会和设备上部的其他结构产生干涉，输入轴与输出轴的中心距经过精准计算，可直接和标准规格的传动部件匹配安装，不需要额外做转接法兰的加工。箱体的各个结合面均采用密封胶涂覆加纸垫的密封形式，能承受箱体内齿轮运转时产生的内部压力，不会出现渗油问题，箱体后部的工艺堵头用于加工时的排屑，装配时做密封处理，后期维护时可拆下堵头清理箱体内的油泥与磨损碎屑。这类锁定杆式换挡结构的变速箱，在设计时特意强化了换挡锁定机构的刚性，锁定杆采用合金结构钢加工，经过调质处理，抗冲击性能优异，即使在带载换挡的工况下，也不会出现锁定杆变形或者断裂的问题，适合操作熟练度不高的一线作业人员使用，不需要复杂的操作培训就能完成挡位切换。

　　从传动系统匹配的角度来说，这款变速箱可适配小功率的驱动电机，电机和输入轴之间可通过联轴器直连，也可通过同步带轮做减速连接，进一步拓展整体的调速范围，低速挡的减速比设置兼顾了扭矩输出与转速需求，不会因为减速比过大造成输出转速过低影响作业效率，高速挡的减速比设置则保证了空载或者轻载时的运转速度，匹配不同功率的电机时，只需要对应调整箱体内齿轮的模数，就能适配不同的额定负载需求，整体结构的通用性较强，可通过少量零件的参数调整覆盖多个功率段的使用需求。
