航空航天用精密飞机支架结构设计

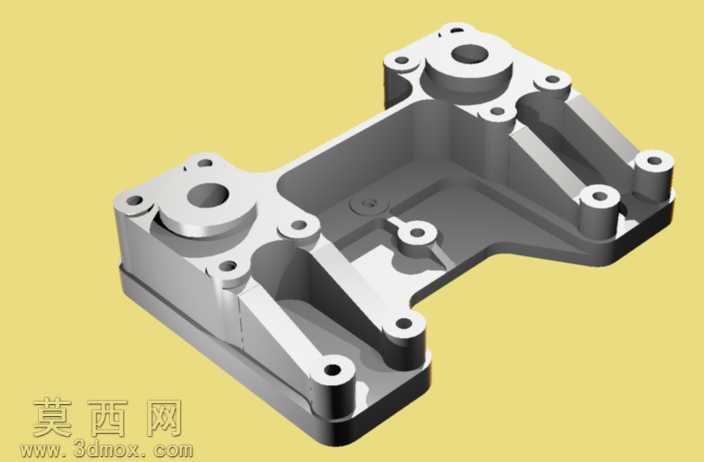

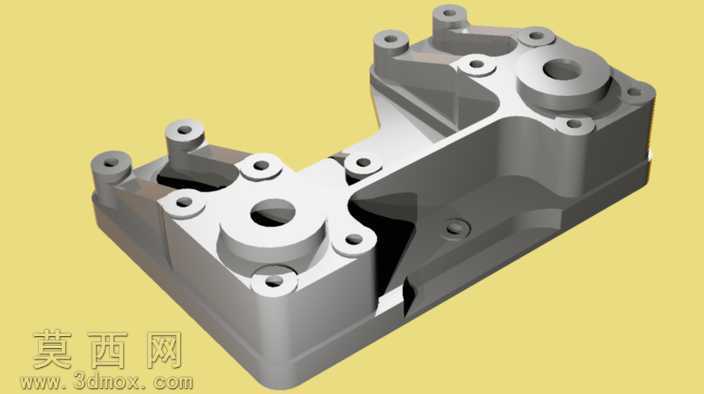

该飞机支架采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循航空零部件的结构强度设计规范，先以基准平面定位核心安装孔位，再通过拉伸、切除、拔模等基础特征搭建主体轮廓，针对支架的受力传导路径做了针对性的结构优化。模型整体采用一体化铸造成型的结构逻辑，主体为带围边的槽型承力基座，基座上分布多组不同孔径的同轴安装孔，孔位边缘均做了倒角处理，既可以避免装配时的应力集中，也能提升安装配合的顺滑度。支架的承力臂部分采用了变厚度的加强筋结构，筋条沿着受力方向从基座向远端安装座平滑过渡，在保证整体结构刚度的前提下尽可能削减非受力区域的材料厚度，有效降低零件整体自重，契合航空零部件轻量化的设计需求。材质表现上模拟了航空铸造铝合金的哑光金属质感，渲染时采用柔和的侧上方主光源搭配环境补光，清晰呈现出零件表面的机加工纹理、孔位的同轴度细节以及加强筋与主体衔接处的圆角过渡效果，所有安装孔的沉台结构、端面的平面度特征都做了精准还原，能够直观体现零件的装配关系。设计过程中充分考虑了零件的加工工艺性，所有转角位置均设置了符合铸造工艺要求的圆角，避免出现锐角结构导致的铸造缺陷，各个安装面的平面预留了合理的机加工余量，孔位的公差配合逻辑符合航空紧固件的装配标准，整体结构既满足机载设备的支撑固定功能需求，也兼顾了加工可行性与结构可靠性，可用于航空零部件结构教学、装配模拟演示以及相关支撑结构的设计参考。
