经典翻盖式移动通讯终端结构设计

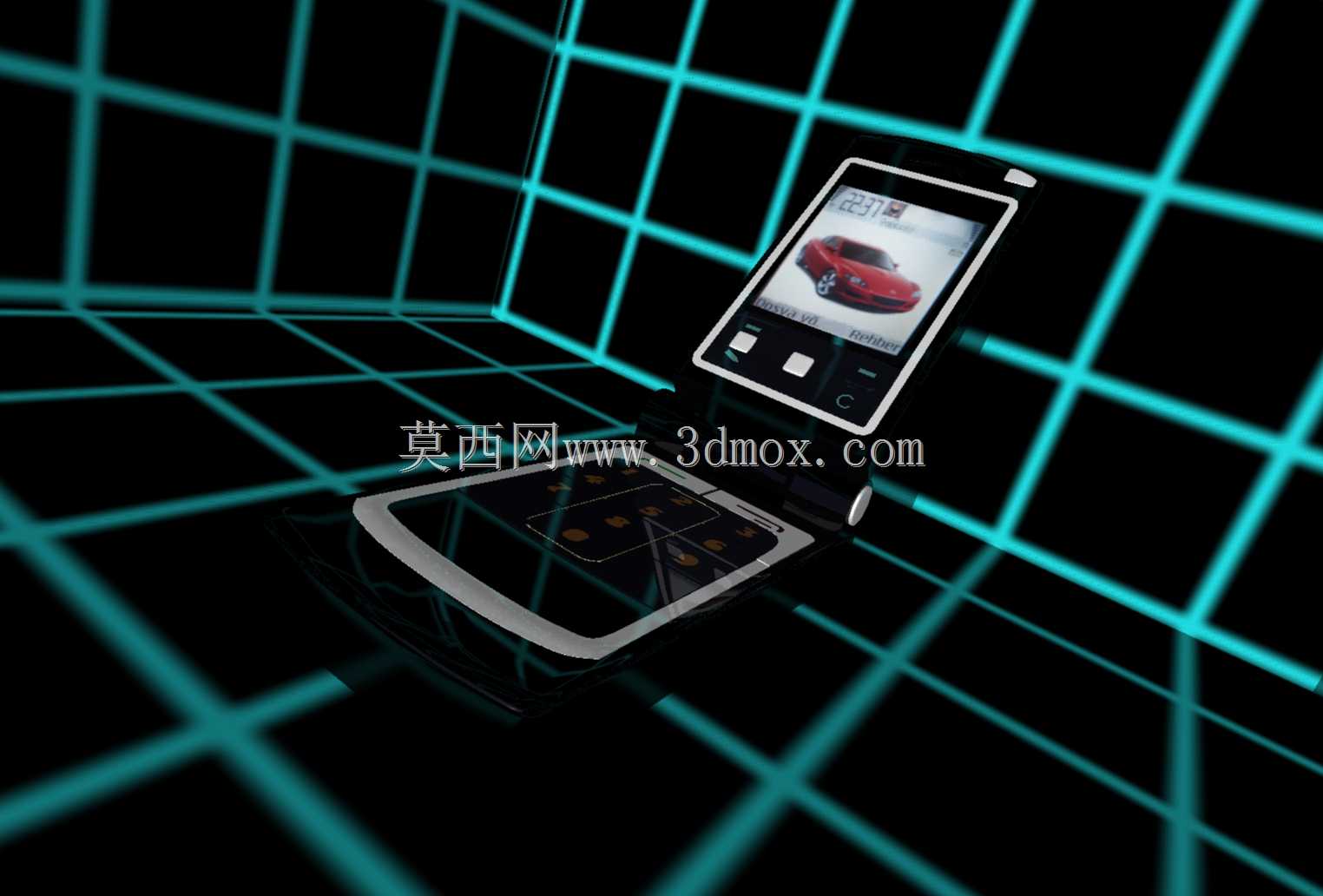

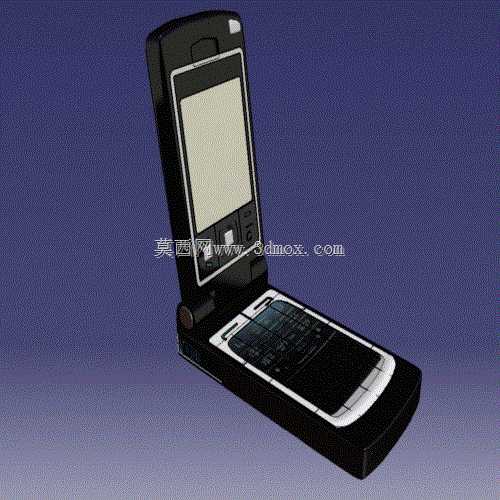

　　这款翻盖式移动通讯终端的结构设计，完全围绕手持便携使用场景展开，在有限的机身空间内完成了上下翻盖的转轴布局、按键排布、屏幕安装与电池仓的整合。从实际使用逻辑出发，上翻盖部分主要承载显示模块，闭合状态下可对屏幕形成物理防护，避免日常携带时屏幕与钥匙、零钱等随身物品摩擦产生划痕，翻开后屏幕与下翻盖的按键区域形成符合人体工学的夹角，单手握持时拇指可自然覆盖全部按键区域，无需调整握持姿势即可完成拨号、短信输入等常规操作。转轴结构采用了经典的阻尼转轴设计，可在0至155度的开合角度范围内任意悬停，既不会因为转轴过松导致翻盖自行闭合，也不会因为阻尼过大造成单手开合困难，转轴内部集成了上下翻盖的信号排线与供电线路，

　　在反复开合的使用周期内可保证线路连接的稳定性，避免排线疲劳断裂的常见问题。下翻盖部分整合了完整的按键矩阵、麦克风拾音孔与主电路板安装位，按键采用凸起式橡胶按键设计，按键行程控制在0.8毫米左右，按压反馈清晰，盲操作时可通过按键表面的凸起定位点快速识别数字键位，适合在行走、光线不足的场景下完成操作。机身侧面预留了充电接口与音量调节按键的安装位，接口位置避开了手持时的手掌覆盖区域，充电时不会影响正常握持操作。机身背部的电池仓采用卡扣式后盖设计，无需专用工具即可打开更换电池，电池仓周边设计了加强筋结构，避免频繁拆装后盖导致的机身变形。从安装边界来看，整机闭合状态下的厚度控制在22毫米以内，长度98毫米，宽度48毫米，

　　可轻松放入常规牛仔裤口袋、小型随身包袋中，不会产生明显的异物感。天线部分采用内置式布局，整合在上翻盖的顶部区域，避开了手握时的信号屏蔽区域，保证通话过程中的信号稳定性。听筒设计在上翻盖的内侧顶部，贴合用户耳部轮廓，拾音麦克风设计在下翻盖的底部，靠近用户嘴部位置，可有效降低环境噪音对通话质量的影响。在结构强度设计上，机身外壳采用ABS工程塑料材质，翻盖的边角位置做了圆弧过渡处理，意外跌落时可通过圆弧面分散冲击力，降低外壳开裂的概率。上下翻盖的合模线位置做了错位咬合设计，闭合状态下上下盖之间的缝隙控制在0.2毫米以内，可有效阻挡日常使用中的灰尘、汗液进入机身内部，保护内部电路板与电子元件。按键区域的周边设计了高出按键表面0.

　　3毫米的围边，当手机正面朝下放置时，按键不会直接接触接触面，避免按键被意外按压触发误操作。屏幕的安装位设计了0.5毫米的下沉台阶，屏幕表面与上翻盖外壳表面齐平，既不会因为屏幕突出容易被刮花，也不会因为屏幕凹陷影响显示效果的观察。从实际应用场景来看，这类结构设计的通讯终端适合对设备耐用性、操作便捷性有较高要求的使用场景，无需复杂的触控操作，实体按键的反馈感可满足户外作业、老年用户群体的使用需求，翻盖的物理防护结构也可大幅降低屏幕损坏的维修概率，延长设备的整体使用寿命。在建模过程中，需要重点关注转轴部分的配合公差，转轴与上下翻盖的安装孔位采用H7/k6的过渡配合，保证转轴安装后不会出现松动窜动的问题，同时要预留出排线的走线路径，避免排线在开合过程中被转轴挤压磨损。按键与机身的按键孔之间预留0.1毫米的间隙，保证按键按压时不会出现卡滞问题，同时间隙不会过大导致灰尘进入机身内部。后盖的卡扣位置均匀分布在电池仓的四周，每个卡扣的扣合量控制在0.6毫米，既保证后盖安装后的牢固性，也可方便用户徒手拆卸。
