汽车覆盖件拉深成形仿真分析模型

　　在汽车车身覆盖件的冲压生产环节，拉深作为首道核心成形工序，直接决定了零件的最终成形质量、尺寸精度以及后续工序的可加工性，这套拉深仿真模型正是针对车身长条形结构覆盖件开发的成形过程分析载体。日常冲压生产中，这类长条形覆盖件常见于车身侧围下梁、门槛加强板等部位，零件整体长度跨度大，截面沿长度方向存在连续的型面起伏，局部带有凸起、凹槽的特征结构，成形过程中极易出现材料流动不均、局部减薄超差、起皱甚至开裂的缺陷，传统依靠试模调整的方式不仅耗费大量板料与工时，还很难精准定位不同位置的材料流动规律。这套仿真模型完整还原了拉深工序中板料从初始平板状态，在凸模、凹模、压边圈共同作用下逐步贴合模具型面的全过程，

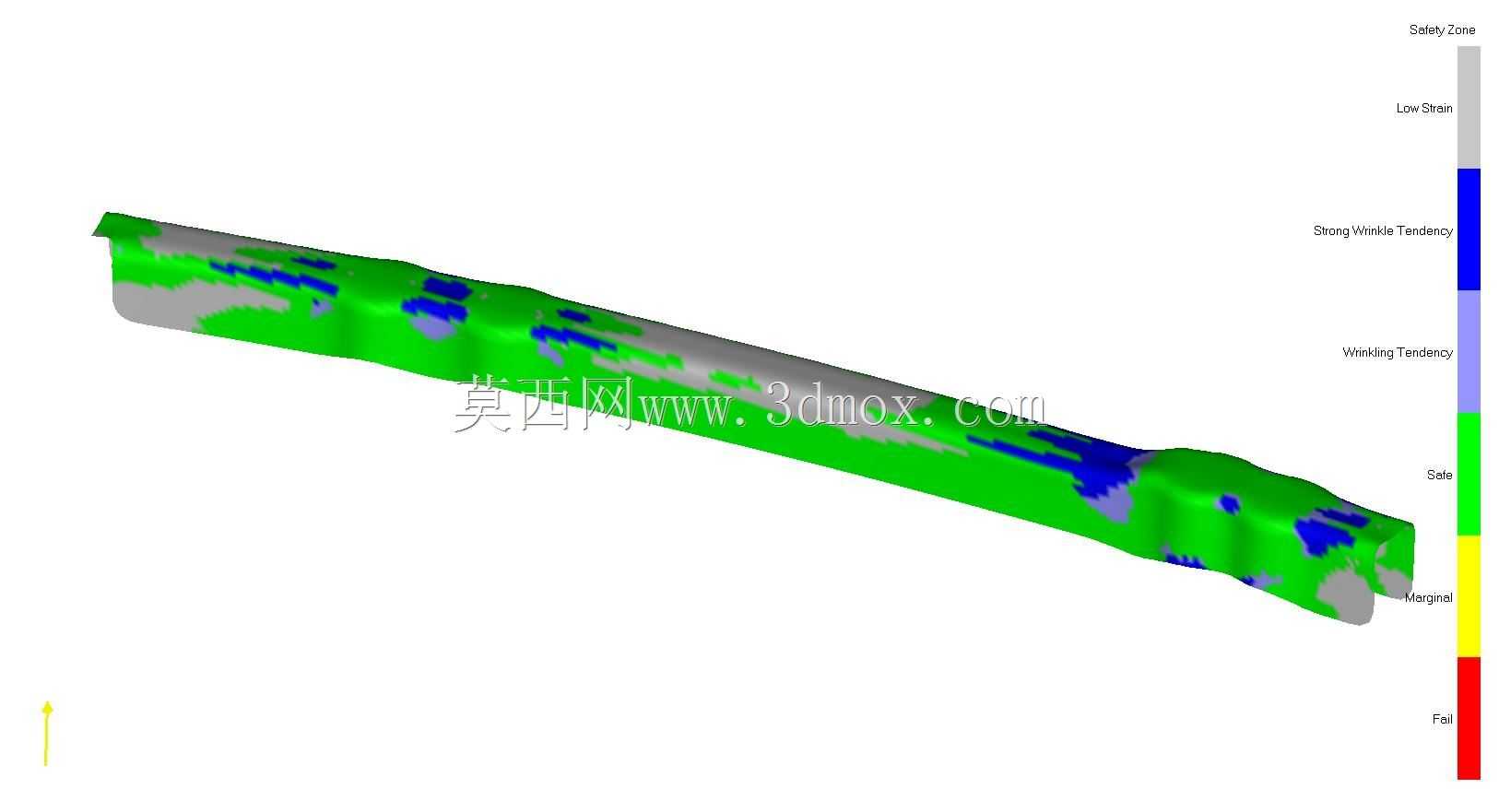

　　模型中通过不同颜色的云图直观呈现了成形过程中各区域的应力应变状态、材料减薄率分布以及成形极限区间，绿色区域代表处于安全成形区间的部位，蓝色区域对应材料增厚易起皱的位置，红色区域则是存在开裂风险的薄弱点，能够帮助工艺人员在开模前就预判成形缺陷的发生位置。从设计思路来看，建模阶段首先依据覆盖件的最终产品数模，结合拉深工艺补充面的设计原则，对零件边缘进行了工艺补充造型，合理设置了拉深筋的布置位置与阻力参数，同时匹配了对应牌号汽车钢板的材料力学性能参数，包括屈服强度、抗拉强度、硬化指数、各向异性系数等，确保仿真结果能够真实反映实际冲压时的材料变形行为。模型的外形尺寸完全参照实际冲压生产线的模具安装边界设定，

　　整体长度方向适配常规宽台面压力机的工作台安装尺寸，压边圈的行程、顶杆的布置位置都与现场通用工装的参数保持一致，不需要额外调整设备安装接口就可以直接对接现有生产参数。在实际工程应用中，这套仿真模型可以用来验证不同压边力参数下的材料流动效果，对比不同拉深筋阻力设置对局部成形质量的影响，还能分析板料初始定位偏差带来的成形风险，针对长条形零件易出现的两端材料流动速度不一致问题，通过仿真调整不同位置的进料阻力，让整个型面的材料变形尽可能均匀，将局部最大减薄率控制在材料允许的范围内，同时避免法兰区域的起皱缺陷。不同于常规的几何数模，这套模型重点还原了成形过程中的力学状态变化，能够输出每个变形节点的位移、应力、厚度变化数据，

　　工艺人员可以基于这些数据调整模具型面的圆角参数、优化压边力的加载曲线，甚至针对性地在易开裂位置增加工艺切口改善材料流动条件，大幅减少后续现场试模的次数，缩短新车型覆盖件的开发周期。对于结构设计人员而言，通过仿真结果也能反向优化产品的局部造型，在不影响零件装配性能与结构强度的前提下，适当调整局部特征的圆角大小、拔模角度，让零件的成形工艺性更优，避免设计出无法稳定批量生产的结构。模型中对成形安全区、临界区、失效区的清晰划分，也能让刚接触冲压工艺的设计人员快速理解不同结构特征对成形难度的影响，建立面向制造的设计思维，在产品开发早期就规避掉明显的工艺缺陷。
