往复式动力机构内置活塞结构设计

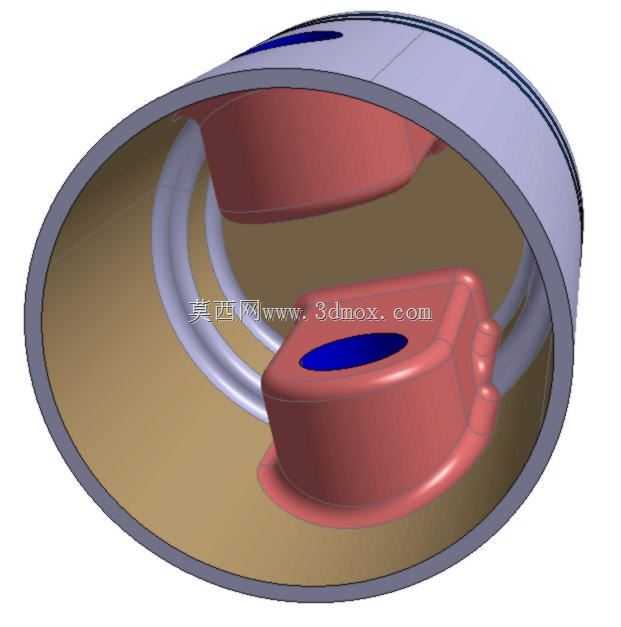

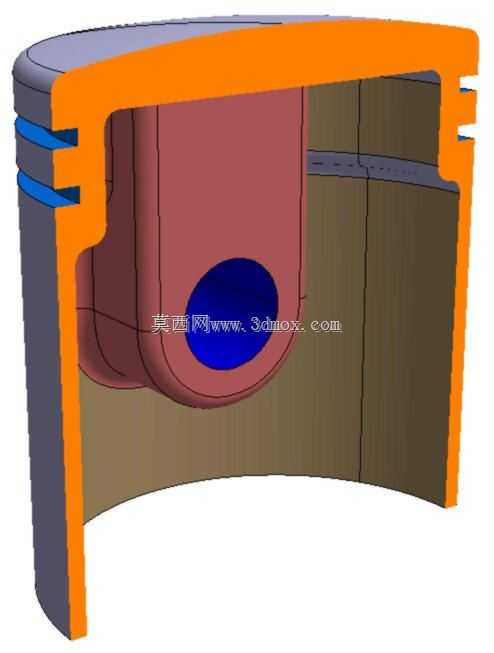

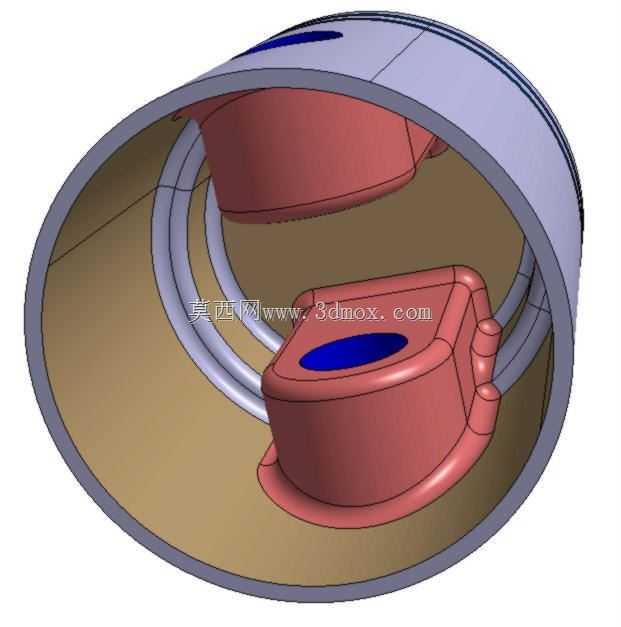

　　在中小功率往复式动力设备的开发流程里，活塞组件的设计合理性直接决定了整机的动力输出效率、运行寿命与密封可靠性，这类构件广泛应用在通用汽油机、小型空压机、液压往复作动筒等设备的核心做功单元中，承担着腔室压力隔离、动力传递、运动导向的核心作用。不同于常规一体式活塞的设计思路，本次呈现的活塞结构采用了分体式承载布局，将活塞的密封承载段与内部导向支撑段做了功能拆分，活塞外圈预留了多道环槽结构，可适配不同功能的活塞环安装，包括气环、油环的分层布置，气环负责阻断做功腔与曲轴腔的压力窜通，油环则负责刮除缸壁多余润滑油，避免润滑油进入做功腔造成积碳或能耗升高。从结构细节来看，活塞内部设置了带弧形过渡的支撑凸台，凸台位置预留了销孔安装位，

　　用于连接活塞销与连杆组件，凸台与活塞内壁的衔接处全部采用大圆角过渡，避免应力集中造成的疲劳开裂，这一设计细节在高频往复运动的工况下尤为关键，过往不少量产机型的活塞失效案例，都源于过渡圆角处理不当，在交变载荷长期作用下从应力集中位置萌生裂纹，最终导致活塞碎裂。在安装边界的匹配上，该活塞的外径尺寸与对应缸筒的内壁采用H7/f6的间隙配合，既保证活塞在缸筒内往复运动时不会出现卡滞，又能将配合间隙控制在密封件可补偿的范围内，活塞的总高度尺寸根据行程长度做了匹配，保证活塞运动到上下止点时，活塞环不会脱出缸筒工作段，同时活塞销孔的中心高度经过反复校核，确保连杆摆动角度处于合理区间，避免连杆在运动过程中与活塞内壁发生运动干涉。

　　设计过程中针对活塞的受力特性做了针对性的结构优化，活塞顶部的承压面根据腔室压力分布做了局部加厚，而在非承载的内壁区域则做了适度的减材处理，在保证结构强度满足爆压工况要求的前提下，尽可能降低活塞自身的往复运动质量，减小运动过程中的惯性载荷，降低曲轴连杆机构的受力负荷，这一设计思路在高转速动力设备中对提升整机响应速度、降低振动噪声有明显作用。从实际应用场景出发，这类活塞结构不仅可用于传统燃油动力设备，经过材质适配调整后，也可应用在无油空压机、伺服液压作动器等对清洁度、响应速度有较高要求的设备中，当应用在无油润滑工况时，可将活塞环槽适配PTFE材质的导向环与密封环，活塞本体采用轻量化铝合金材质，降低运动惯量；当应用在高压液压工况时，

　　则可更换为钢制活塞本体，提升高压下的结构强度与抗变形能力。建模过程中严格遵循实体建模的工程逻辑，所有特征均基于实际加工工序搭建，先完成活塞外轮廓的回转特征，再依次切除环槽、加工内部支撑结构、开设销孔、做过渡圆角处理，每个特征的尺寸链都与实际加工基准保持一致，保证模型导入工程软件后可直接用于工程图生成、有限元受力分析与运动仿真验证，不需要额外做特征修复或基准调整。在密封结构的匹配上，活塞外圈的环槽宽度、深度都根据对应密封件的标准尺寸做了公差预留，环槽的侧壁粗糙度要求、槽底的圆角处理都在建模时做了对应体现，避免后续加工时出现密封件安装不到位、运动过程中密封件被切边的问题。活塞销孔的位置度、同轴度要求也在模型特征中做了约束，保证活塞销安装后，活塞在缸筒内不会出现偏磨，延长缸筒与活塞的使用寿命。
