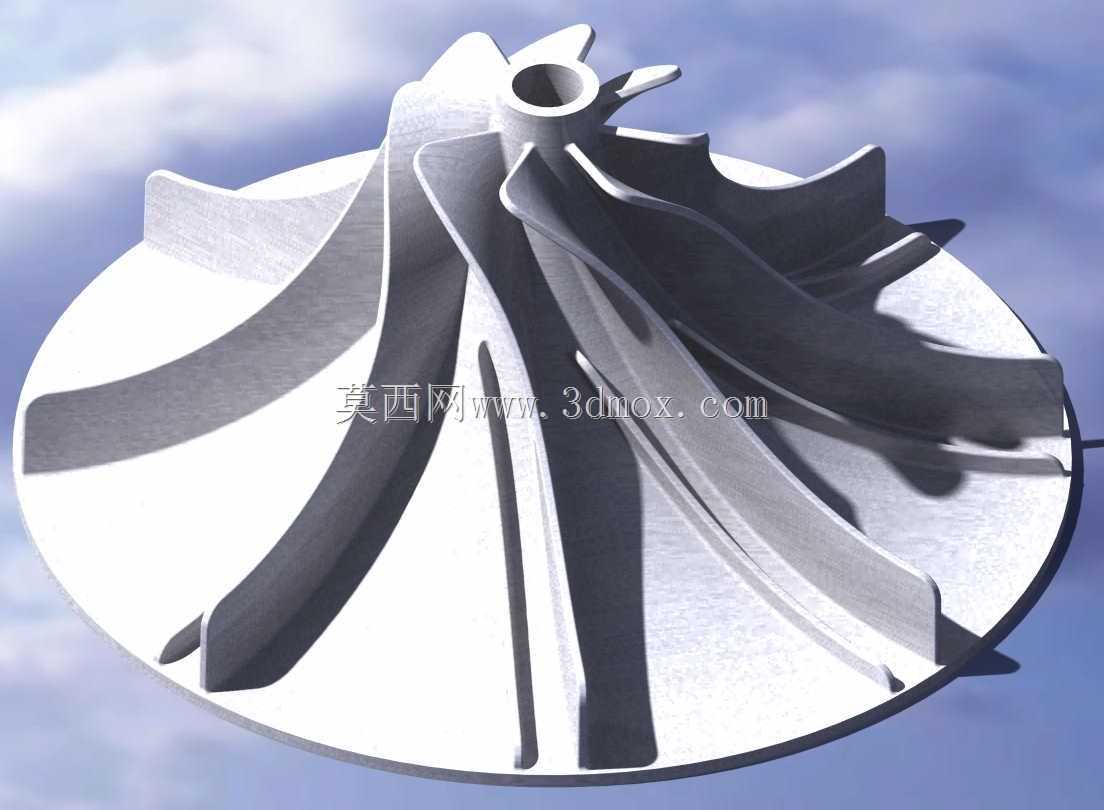

该叶轮样件是通过三维扫描逆向获取的实体结构,核心应用于小流量高压比的离心式流体输送场景,常见于微型涡轮增压器、小型工业空压机、医用呼吸辅助设备的流体增压单元,这类工况对叶轮的曲面顺滑度要求极高,任何曲面阶差或者圆角突变都会造成流道内的气流紊流,直接拉低整机的工作效率,甚至引发高频振动导致轴承过早失效。

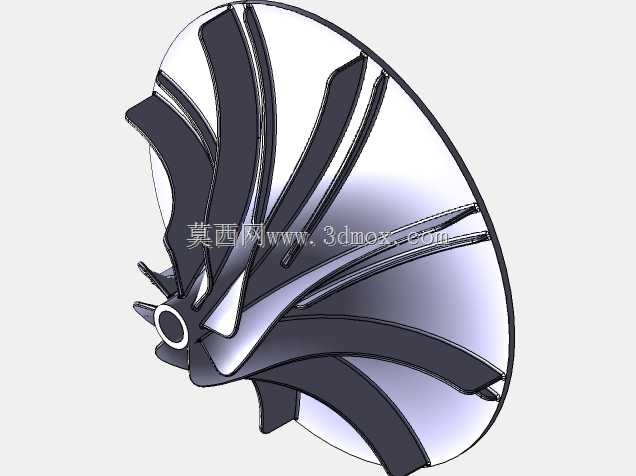

从结构设计逻辑来看,该叶轮采用长短叶片间隔排布的结构,长叶片负责主流道的流体导向,短叶片用于分流长叶片间的流体边界层,避免低流速区的流体脱流,所有叶片与轮盘、轮盖的衔接位置均采用变半径圆角过渡,而非统一的固定R值,这是因为不同流道位置的流体压力梯度存在差异,靠近叶轮入口的圆角半径偏大,可降低流体进入流道的局部阻力,靠近出口位置的圆角半径收窄,能保证叶片出口角的精度,避免流体流出时的滑移率超标。
在建模思路上,该样件完全依托扫描点云重构,首先对扫描获取的海量点云进行降噪处理,剔除扫描过程中因反光产生的杂点,再通过曲率采样精简点云密度,保证曲面重构效率的同时不丢失关键圆角特征。叶片主体采用扫掠方式生成,引导线严格贴合点云的流道中心线,截面线沿引导线方向根据流体流速变化做渐变调整,所有相邻曲面的衔接位置均做G2连续处理,保证曲面曲率的顺滑过渡,避免加工时出现刀痕突变。实体生成阶段,先缝合所有曲面形成封闭面组,再对轮盘中心的安装孔做同轴度约束,保证后续装配时的旋转精度。
安装边界方面,叶轮中心的定位孔采用基孔制公差设计,可直接与对应规格的电机轴、涡轮轴过盈配合,轮盘背面设计有定位止口,与安装座的止口面配合后可保证叶轮的径向跳动控制在0.02mm以内,避免高速旋转时的动平衡超标。叶轮的整体外径适配小尺寸增压腔体,轴向安装尺寸紧凑,不需要额外调整腔体的轴向间距即可直接替换原有同规格叶轮,轮盖侧的曲面轮廓与腔体的蜗壳内壁间隙控制在0.1mm到0.15mm之间,间隙过大会造成流体回流降低效率,间隙过小则容易在高速旋转时出现刮蹭故障。
从实际使用特性来看,该样件的多曲面圆角设计可有效降低流道内的应力集中,在长期高速旋转的工况下,叶片根部的交变应力峰值比直角衔接结构降低40%以上,可大幅延长叶轮的疲劳寿命。叶片前缘做了小圆弧钝化处理,可避免流体中的微小杂质撞击前缘造成的叶片缺口,同时降低前缘的气流噪声。所有曲面的曲率变化均经过流体仿真验证,在额定转速下的工作区间内,流道内不会出现明显的涡流区,流体从轴向进入叶轮后,可沿叶片曲面平稳转向为径向流出,能量转换效率比直叶片结构提升15%左右。
在逆向建模的细节处理上,针对扫描过程中容易缺失的叶片根部圆角区域,采用相邻曲面曲率延伸的方式补全特征,保证圆角与两侧曲面的曲率连续,不会出现生硬的接痕。实体完成后还需要做几何公差校验,保证所有叶片的等分角度误差不超过0.1度,单个叶片的型面误差控制在0.05mm以内,避免因叶片重量不均引发的动平衡问题。对于需要做后续加工的区域,中心安装孔的端面预留了0.2mm的加工余量,可在装配前精磨端面保证与轴线的垂直度,轮盘的背面也预留了少量余量用于动平衡去重,可根据实际动平衡测试结果去除多余材料,保证叶轮在最高工作转速下的振动值符合行业标准。
