高精度腕表表壳表盘结构三维设计

　　日常做消费类精密结构建模时，腕表这类产品的结构设计往往最考验细节把控，不同于大型工业设备的公差冗余，腕表的每一处曲面、每一个配合间隙都直接影响最终装配效果与外观质感。这次完成的腕表结构建模，首先从实际佩戴场景的需求出发，日常佩戴过程中表壳会频繁与衣物、桌面发生剐蹭，同时还要承受日常洗手、短时间淋水的使用场景，因此表壳的曲面过渡不能存在尖锐棱角，所有外露边缘都做了连续的圆角过渡处理，既避免剐蹭衣物皮肤，也能减少应力集中，降低日常磕碰造成的壳体崩边风险。从结构设计思路上，先拆分了腕表的核心组成模块：金属表壳圈、表盘刻度组件、表针传动安装位、表带连接耳位四个核心部分。表壳圈采用环形阶梯结构，内侧预留了表盘嵌装的定位台阶，

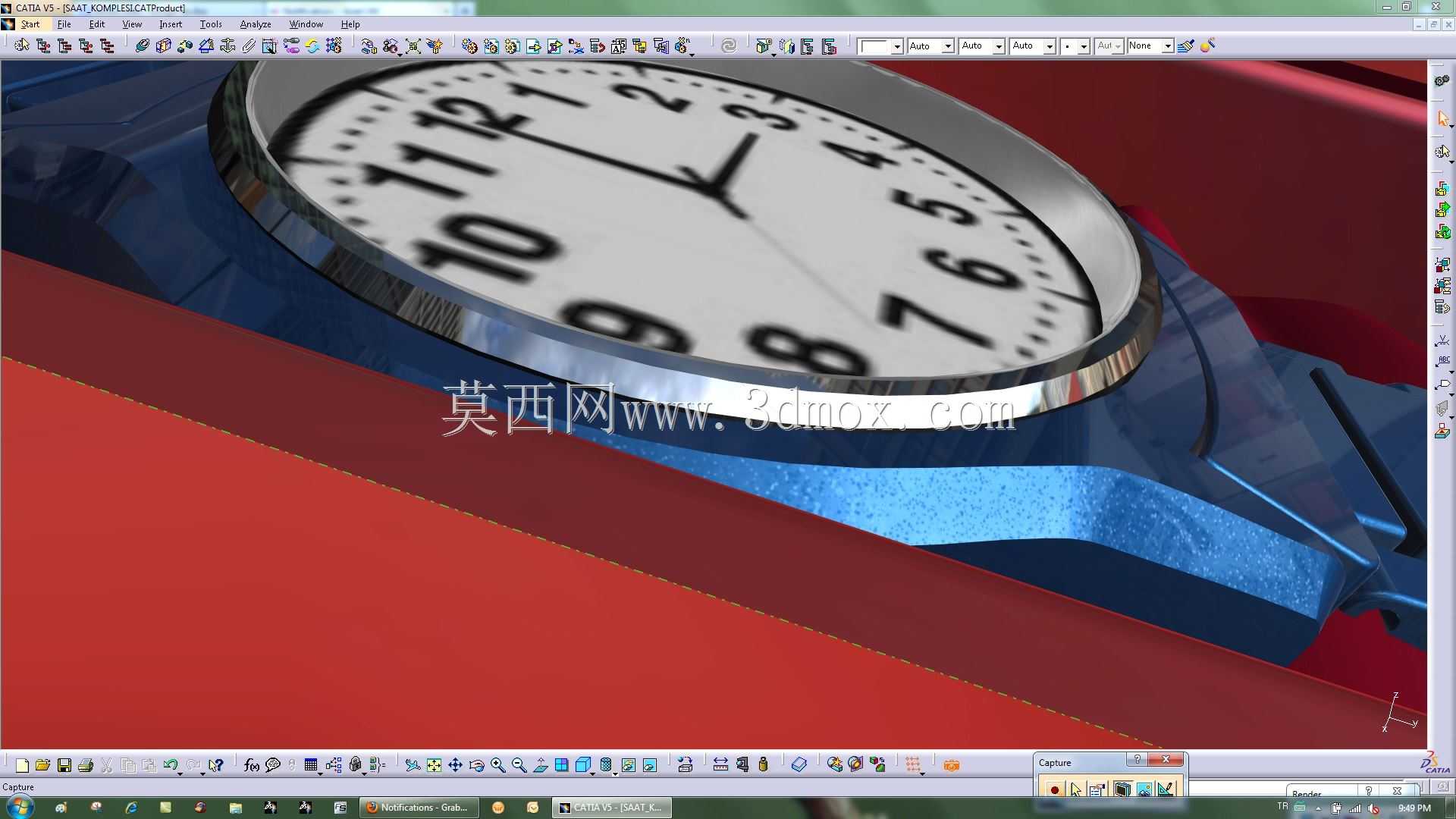

　　台阶高度与表盘厚度匹配，装配时表盘可以直接卡入台阶定位，不需要额外打胶固定，后续维修拆卸也更方便；表壳外侧的防滑齿做了等距阵列，齿形采用圆弧过渡，不会在调校时间时硌手，同时齿距控制在手指转动时能获得足够摩擦力的范围，不会出现打滑的情况。表盘部分的设计重点在刻度的布局与安装基准，所有刻度的位置都以表盘中心为原点做环形阵列，12个整点刻度的凸起高度一致，避免出现高低差影响视觉效果，刻度边缘做了微小的倒角处理，在光线照射下不会产生刺眼的反光，日常读时更清晰。表针的安装位预留了标准的机芯轴配合孔，孔位的同轴度公差控制在极小范围，避免表针转动时出现偏摆蹭到表盘或者表镜的问题。表耳部分作为表壳与表带的连接结构，两侧的生耳孔同轴度做了严格约束，

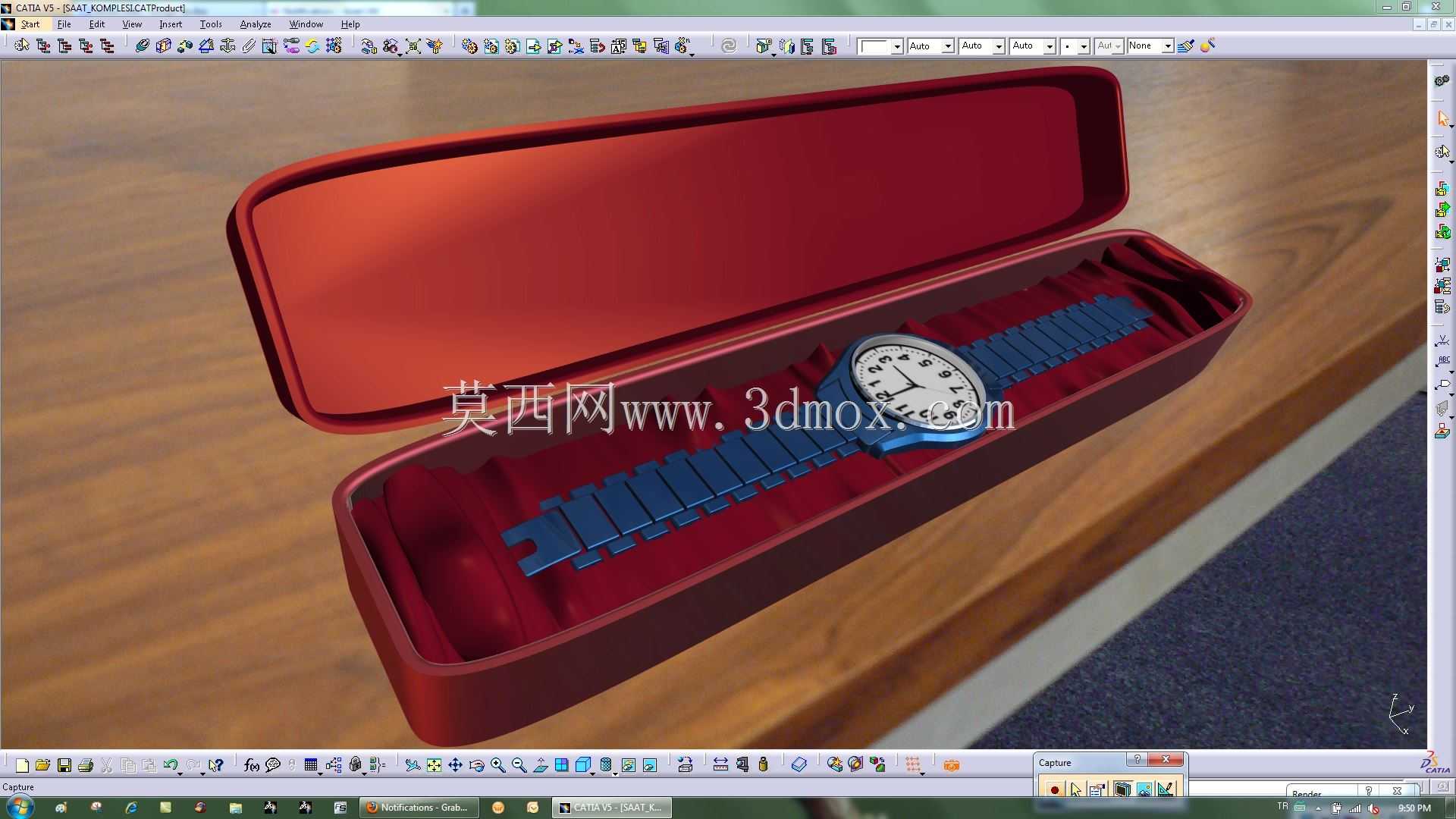

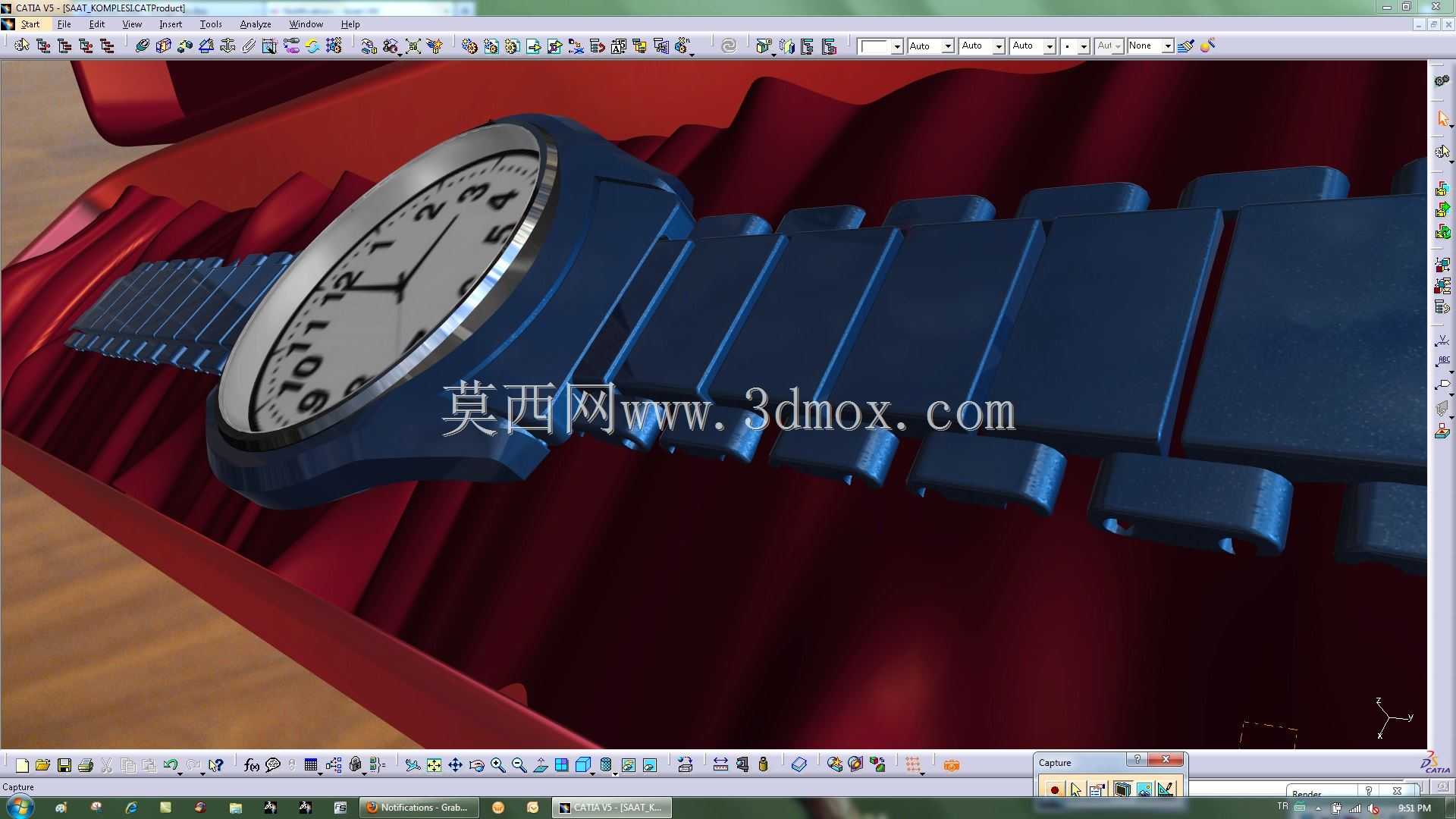

　　孔位距离表壳背面的高度匹配常规表带的厚度，安装表带后不会出现表带与表壳背面干涉的情况，表耳的曲面顺着表壳的整体弧度延伸，佩戴时能更好贴合手腕轮廓，减少长时间佩戴的压痕问题。从安装边界来看，整个表壳的外径控制在常规男士腕表的尺寸范围，厚度适配市面上常见的三针机芯安装尺寸，不需要额外修改机芯固定结构就能直接适配通用机芯组件；表壳背面预留了后盖安装的螺纹位，螺纹规格匹配常规腕表的防水密封圈尺寸，装配后可以满足日常防水的使用需求。建模过程中所有曲面都做了连续性检查，避免出现曲面褶皱、断差的问题，材质渲染阶段也还原了金属表壳的拉丝质感、表盘的哑光质感，能直观呈现最终产品的实际外观效果，不管是用于结构验证还是外观方案评审，

　　都能直接作为设计参考使用。这类精密外观件的建模，最容易忽略的就是不同部件之间的配合间隙，比如表针与表盘的间隙、表镜与表壳圈的配合余量，这次建模过程中每一处配合位都预留了合理的装配公差，既不会因为间隙过大出现晃动，也不会因为间隙过小导致装配困难，完全符合实际生产的装配要求。
