汽车用弯臂式铸造支撑连接件

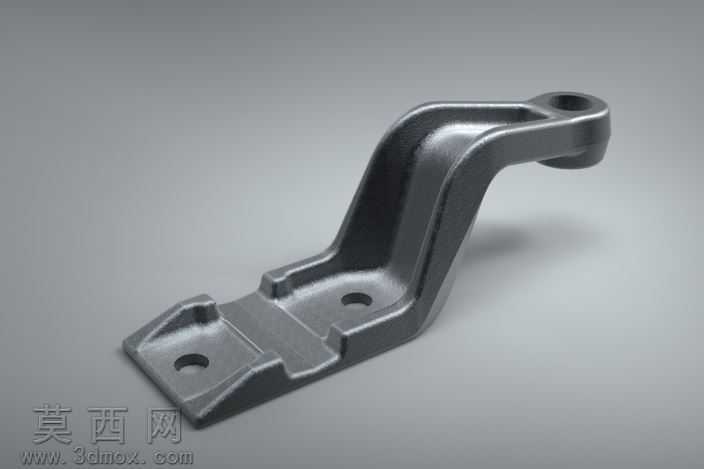

本模型为汽车配套使用的铸造支撑连接件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循铸造工艺的设计规范，对零件的各个结构特征做了精准还原。首先从零件的功能基准出发，先绘制底部安装基座的二维轮廓草图，对基座上的两个安装定位孔做了精确的尺寸约束，保证孔位的同轴度与位置度符合实际装配要求，基座边缘的铸造圆角、拔模斜度都按照铸造生产的工艺要求逐一设置，避免出现建模特征与实际生产工艺冲突的问题。中部弯臂部分采用多截面实体建模方式，沿着臂身的受力走向绘制多个控制截面，通过平滑过渡的放样命令生成臂身主体，同时对臂身内侧的加强筋结构做了等壁厚处理，保证铸造过程中金属液可以均匀填充，避免出现壁厚差过大导致的缩孔、冷隔等铸造缺陷。臂身上端的铰接孔结构单独做了特征细化，对孔口的倒角、端面的加工余量预留都做了清晰的特征区分，还原零件从铸造毛坯到机加工成品的结构差异。材质渲染阶段采用铸钢材质效果，调整材质的金属粗糙度、反光度参数，还原铸造零件表面经抛丸处理后的哑光金属质感，同时添加柔和的环境光影，对零件的结构转折处做光影强化，清晰展现弯臂部分的曲面过渡、加强筋的凸起结构以及安装面的平面特征。设计过程中充分考虑零件的受力特性，弯臂的截面形状采用变截面设计，在应力集中的弯折位置适当增加壁厚，在非受力区域做合理的减重优化，既保证零件的结构强度满足汽车行驶过程中的载荷要求，又尽可能控制零件的整体重量，符合汽车零部件轻量化的设计趋势。整个模型的特征树逻辑清晰，各个草图、特征参数均可编辑调整，可直接用于铸造工艺的模具设计、零件的有限元受力分析以及装配干涉校验等后续工作场景，完整还原了该铸造部件从设计构思到生产落地的结构细节，能够直观展现这类汽车铸造支撑件的结构特点与工艺设计逻辑。
