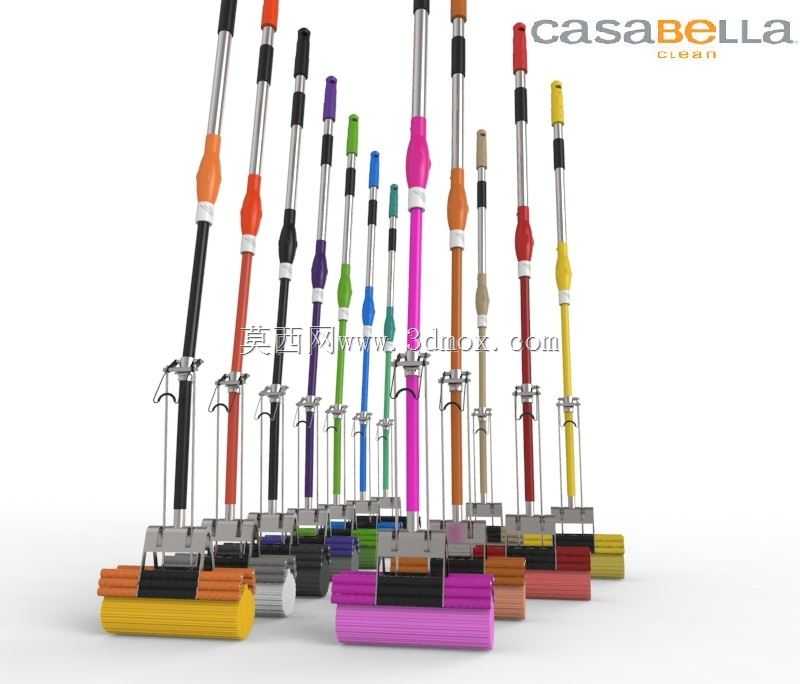

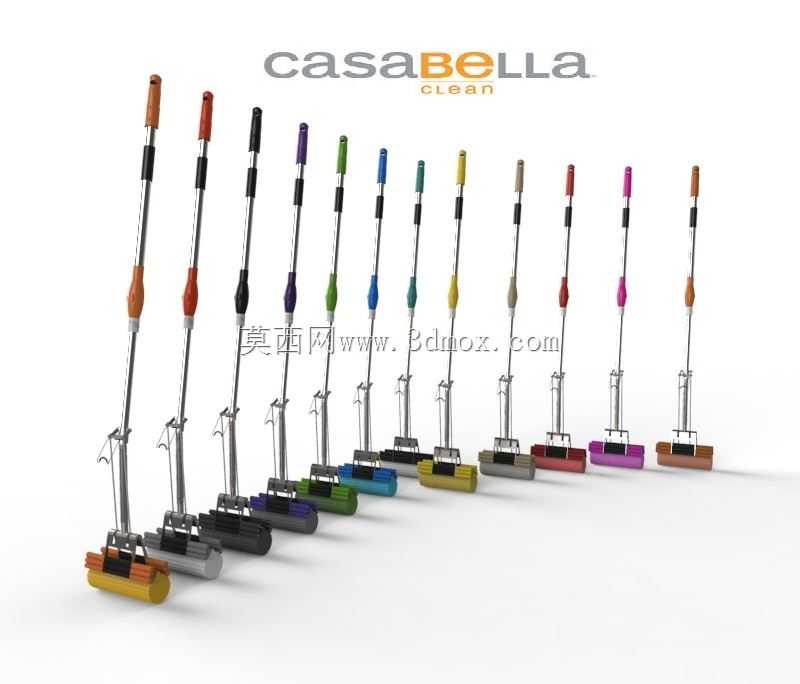

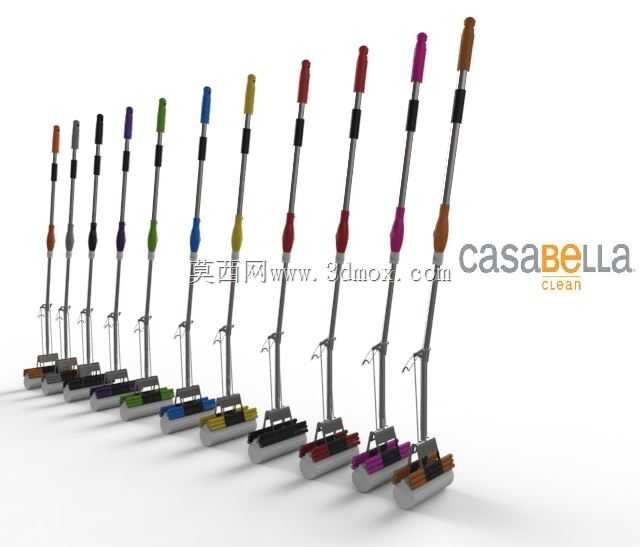

折叠式胶棉挤水拖把结构设计方案

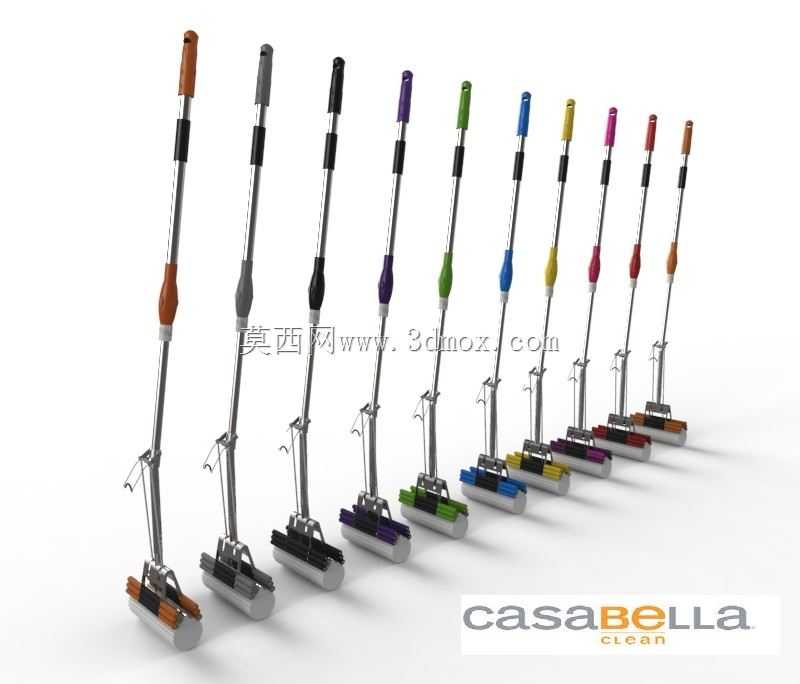

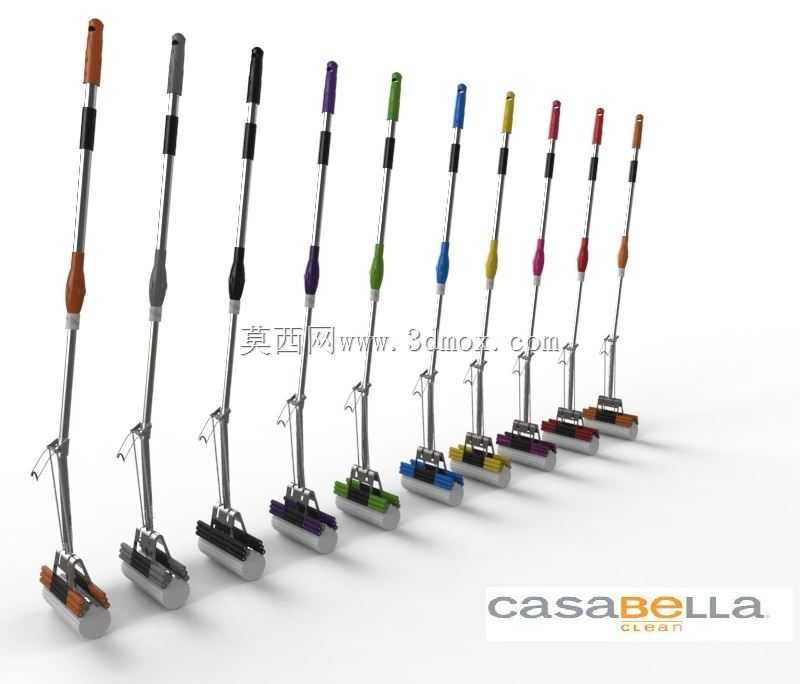

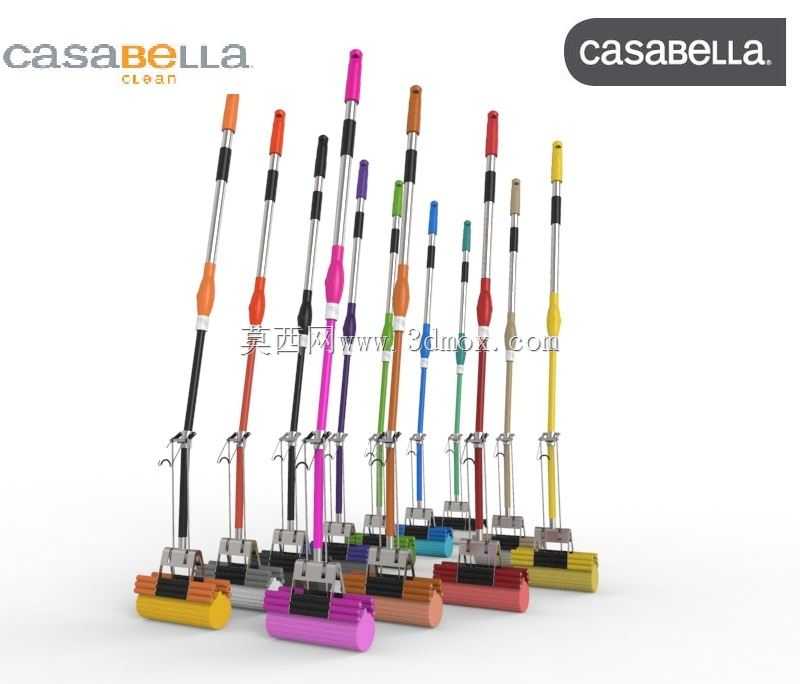

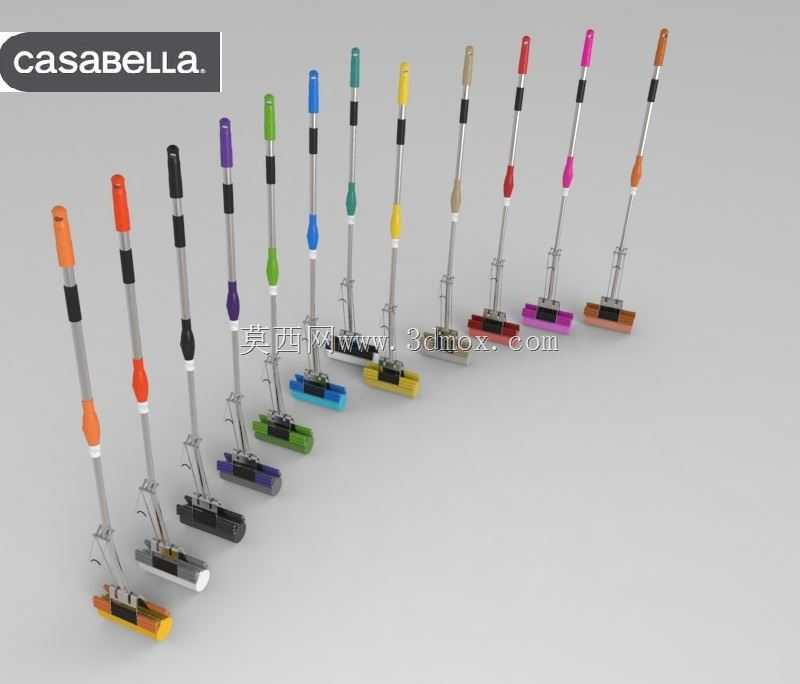

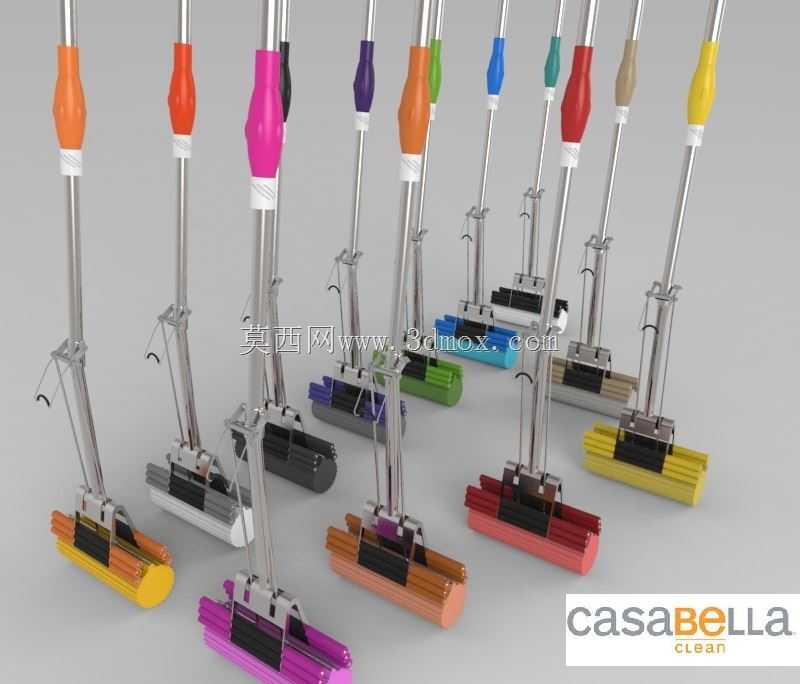

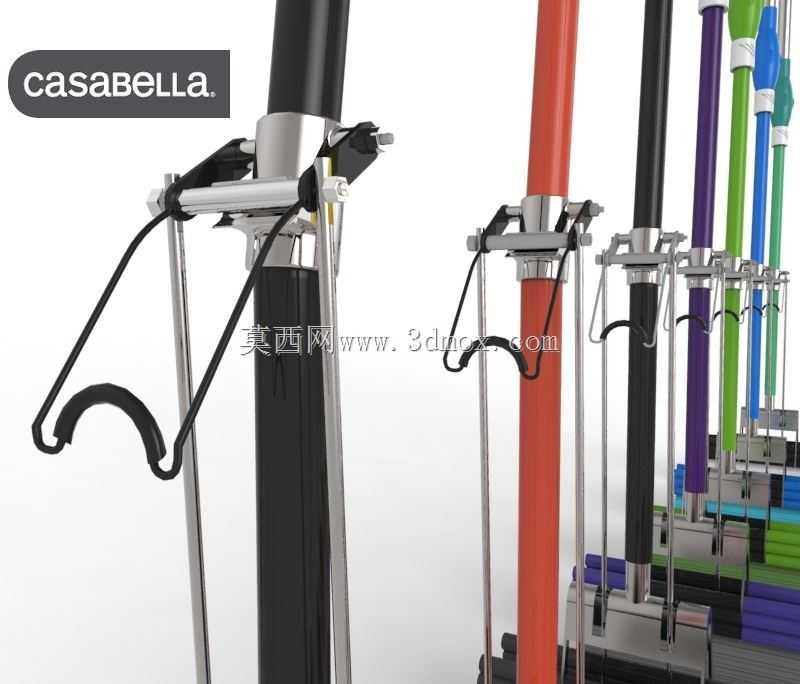

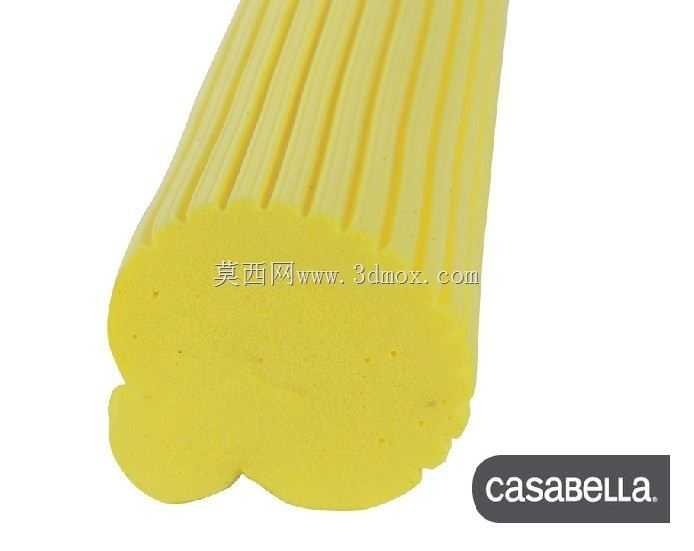

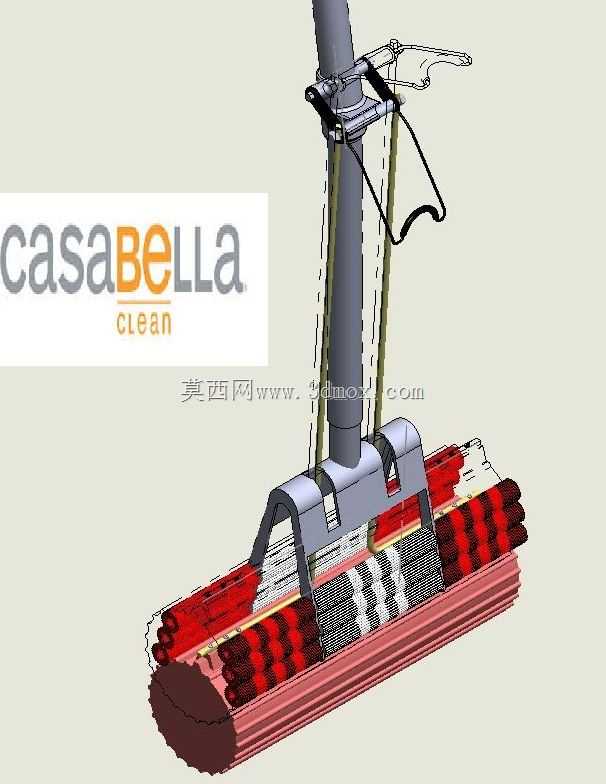

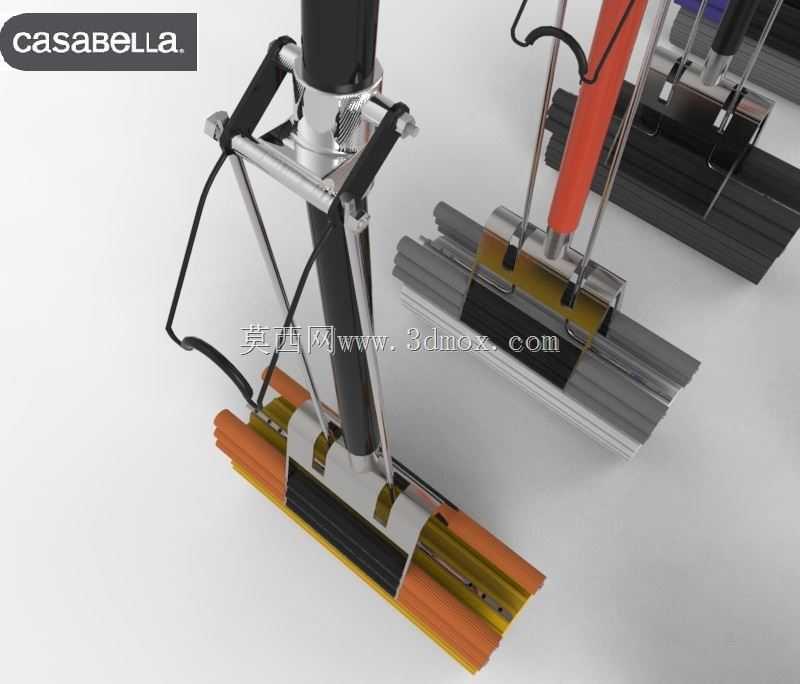

　　这款折叠式胶棉挤水拖把的结构设计，核心围绕日常地面清洁场景的实际使用痛点展开，覆盖家庭居室、办公场所、商业门店等多类硬质地面清洁需求，针对传统胶棉拖把挤水不彻底、收纳占用空间大、部件易损耗的常见问题做了针对性的结构优化。清洁作业端采用多孔泡沫橡胶作为接触介质，这类材料的孔隙率经过匹配调校，既能在干态下快速吸附浮尘、毛发类固态污物，也能在湿态下锁存适量清洁液，对瓷砖、水磨石、强化地板等常见硬质地面的水渍、轻度油污有较好的擦拭效果，不会像传统棉线拖把那样在地面残留过多水痕，缩短清洁后的地面晾干等待时间。挤水执行结构采用杠杆联动的压入式设计，操作时扳动握把处的驱动杠杆，通过两侧的金属拉杆传递拉力，带动前端的U型固定压板沿导杆方向直线下压，

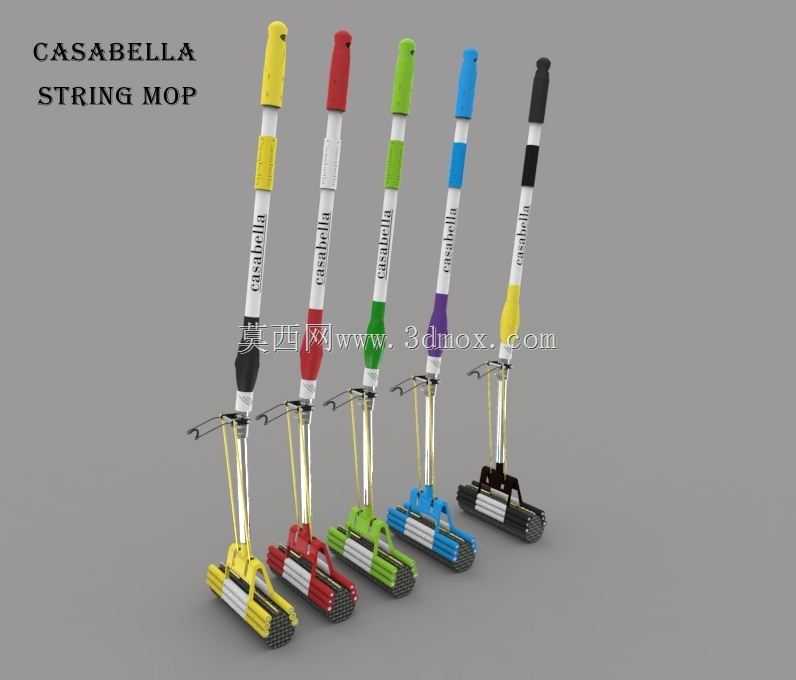

　　将胶棉辊整体压入下方的栅格挤水腔中，胶棉受挤压产生均匀形变，内部吸附的污水会顺着栅格间隙完全排出，松开杠杆后，胶棉依靠自身材料弹性复位，即可重新进入待清洁状态，整个挤水过程无需手部接触胶棉，避免清洁过程中的脏污接触。为了降低非使用状态下的空间占用，整体结构做了折叠适配设计，胶棉辊与主支撑杆之间的连接支架设置了可转动的铰接点位，闲置时可以将胶棉端向握把方向折叠收拢，整体长度缩短近40%，能够放入普通家居的储物柜、清洁工具收纳间的狭窄间隙，也适配商用清洁推车的工具挂载位尺寸，不会因为长度过长出现收纳干涉。传动拉杆采用多股紧绳结构替代传统的刚性金属拉杆，一方面紧绳的抗拉强度能够满足挤水时的拉力传递需求，

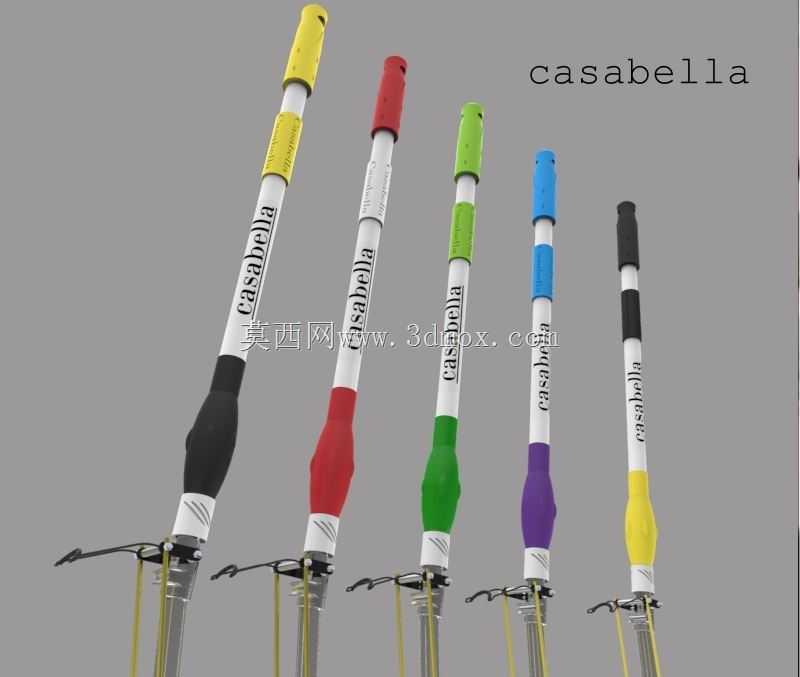

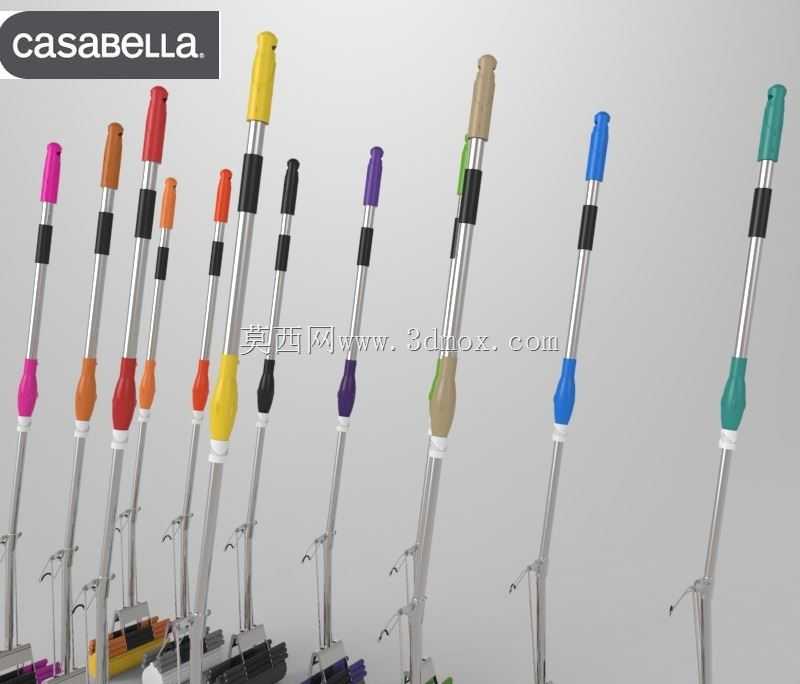

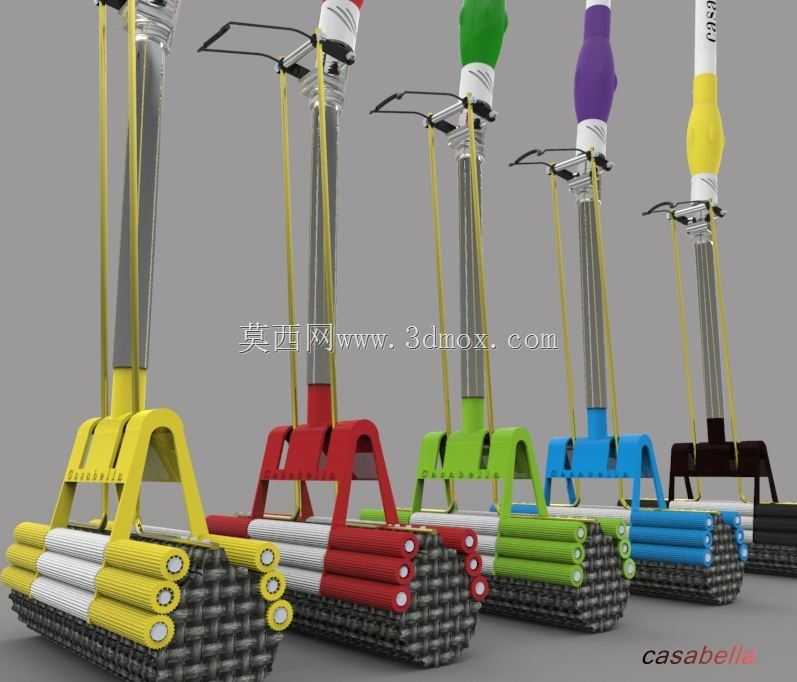

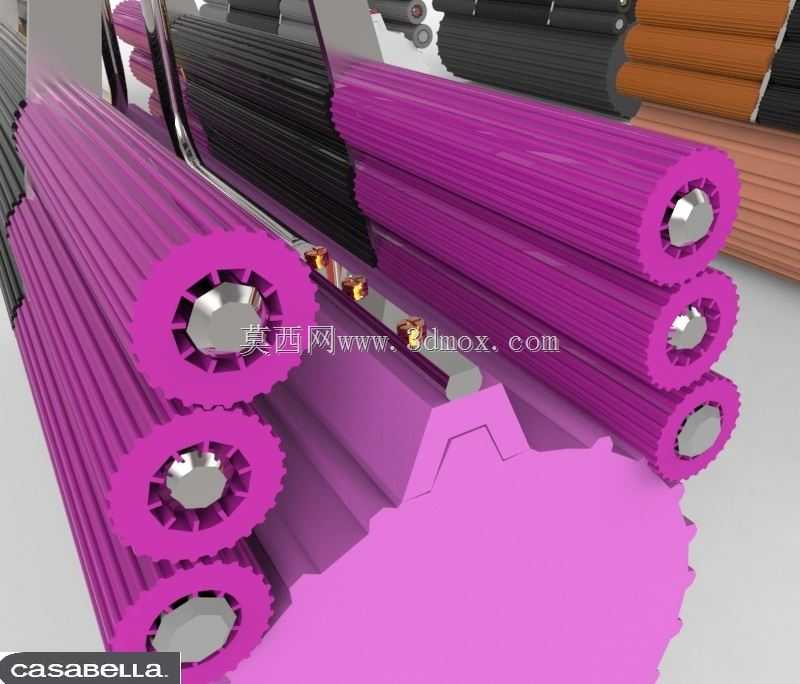

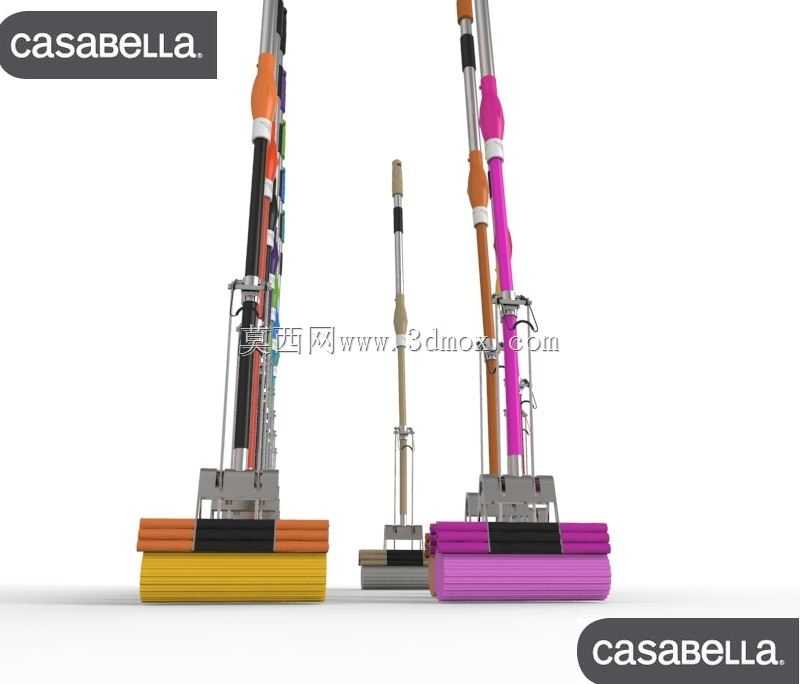

　　长期往复拉动不会出现金属拉杆常见的锈蚀、卡滞问题，另一方面紧绳的柔性特质能够适配折叠状态下的角度变化，不会因为支架折叠出现传动结构的卡阻。胶棉辊采用三段式拼接装配结构，每段胶棉辊通过端部的塑料端盖与中心转轴连接，单段胶棉出现磨损、老化时可以单独拆卸更换，无需更换整个拖把头，降低后期使用的维护成本，辊轴与支架的连接位设置了自润滑衬套，擦拭拖动时胶棉辊能够顺畅转动，不会出现转动卡滞导致的胶棉局部过度磨损。握把区域采用多色包覆的防滑结构，不同颜色的握把套对应不同的握持区域，操作时手部能够快速定位到施力点位，长时间握持清洁也不容易出现打滑问题。整个结构的零部件尽量采用标准化的注塑件与标准紧固件，生产时可以通过普通注塑工艺完成塑料部件的加工，

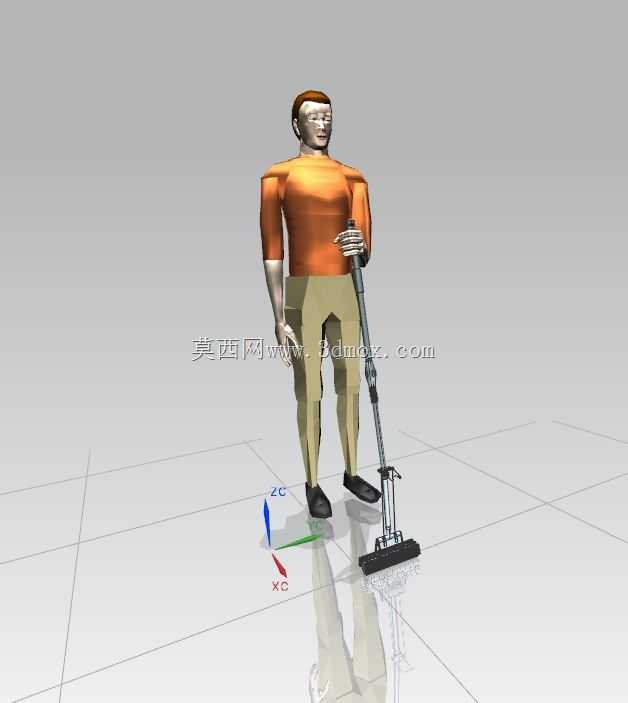

　　金属部件采用常规的冷拉圆钢与编织钢丝绳即可，无需特殊的定制加工工序，能够有效控制生产制造成本，适配大规模量产的工艺要求。安装边界方面，展开状态下整体长度适配150cm到175cm身高人群的直立操作需求，无需过度弯腰即可完成地面擦拭，作业时胶棉辊的作业宽度覆盖30cm以上的清洁幅宽，单次擦拭的覆盖面积更大，能够提升大面积区域的清洁效率；折叠状态下整体长度控制在90cm以内，最大外径不超过10cm，能够适配多数常规清洁工具收纳空间的尺寸要求，不会出现收纳时与其他工具的干涉问题。结构的运动间隙经过调校，杠杆扳动的行程控制在15cm范围内，单手握持即可完成挤水操作，扳动力度控制在普通成年人手部施力的舒适区间，不会出现扳动费力的问题。
