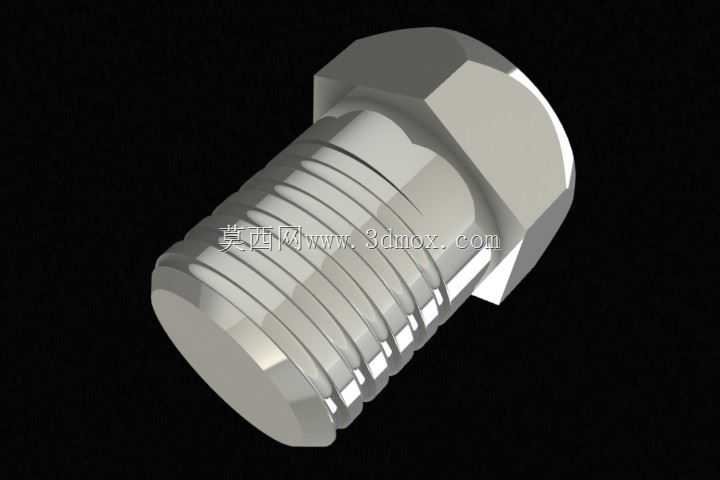

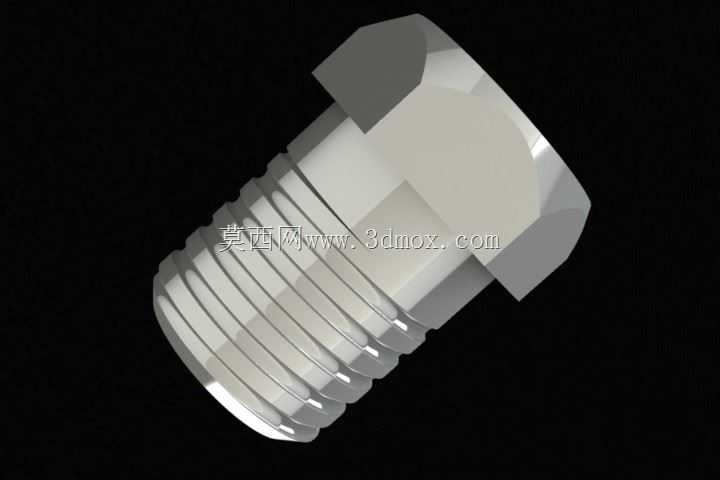

ASME标准外六角机螺钉结构设计

项目分类:通用五金配件 发布时间:2021-11-27 ID:419815
  • ASME标准外六角机螺钉结构设计
  • ASME标准外六角机螺钉结构设计

  在各类机电设备装配、工装夹具搭建、小型机械结构连接场景中,这类符合ASME标准的外六角机螺钉是应用频次极高的基础紧固元件,它既可以配合对应规格的六角螺母完成两个带通孔构件的锁紧固定,也能直接拧入预先攻好对应内螺纹的螺纹孔,实现单个构件的定位与紧固,在小尺寸连接场景中,这类紧固件常被归类为螺钉范畴,部分大规格同结构产品也会被作为螺栓使用,实际选型时核心依据是连接工况的载荷需求、安装空间的边界限制。从结构设计逻辑来看,这款螺钉采用外六角头部设计,头部的六个受力面可以为扳手提供足够的施力接触面,无论是使用开口扳手、套筒扳手还是活动扳手,都能稳定施加拧紧力矩,相比一字、十字槽的机螺钉,它能承受的拧紧扭矩更大,不容易出现槽口打滑、拧毛的问题,

  适合需要一定预紧力的连接场景。螺杆部分采用连续的标准三角螺纹,牙型角符合通用紧固螺纹的规范,螺纹的大径、中径、小径公差严格匹配ASME B18.6.3标准中对应规格的要求,直径0.75英寸的规格对应的公制尺寸约为19.05毫米,这个尺寸段的机螺钉常被用于中小型设备的机架连接、钣金件拼接、传动部件的辅助固定等场景,螺纹段长度设计充分考虑了不同厚度连接件的适配需求,既不会因为螺纹过短导致啮合牙数不足、连接强度不够,也不会因为螺纹过长导致拧入后螺杆末端超出螺纹孔、干涉其他内部构件。头部与螺杆衔接的位置做了合理的过渡圆角,避免直角衔接带来的应力集中问题,在承受交变载荷、振动载荷的连接场景中,这个过渡结构能有效降低衔接位置的断裂风险,

  提升紧固件的疲劳寿命。头部的支承面做了平整化处理,拧紧时可以和被连接件表面充分贴合,不会因为支承面倾斜导致预紧力分布不均,也能减少被连接件表面的压痕损伤,对于表面平整度要求较高的钣金件、塑料件连接场景,也可以在支承面位置加装平垫圈来分散压应力,进一步保护被连接件表面。在实际安装过程中,这类外六角螺钉的安装边界需要提前核算:首先是头部的对边尺寸、头部高度要匹配安装位置的扳手操作空间,避免出现扳手无法套入、没有足够转动空间的问题;其次是螺纹拧入深度要满足强度要求,拧入钢质构件时螺纹啮合长度不小于螺纹公称直径的1倍,拧入铸铁、铝合金等低强度材质构件时,啮合长度要提升到公称直径的1.5到2倍,才能保证螺纹连接不会出现滑牙、脱开的问题;

  另外在有防松需求的振动工况下,还可以配合弹簧垫圈、螺纹胶、双螺母锁紧等方式,避免设备运行过程中螺钉因为振动出现松动移位。从建模角度来说,这类标准件的建模需要严格对应标准中的尺寸公差要求,螺纹部分如果是用于装配仿真,可以采用简化的装饰螺纹线来降低模型复杂度,如果是用于加工出图、3D打印样件,则需要绘制精确的螺纹牙型,保证牙距、牙型角的精度符合标准要求,头部的六角轮廓要保证对边尺寸、对角尺寸的公差,避免建模尺寸偏差导致后续装配时扳手无法适配。这类紧固件虽然是基础的通用五金零件,但在整个机械结构中承担着非常关键的连接作用,一旦选型或者安装不当,很可能导致结构松动、部件移位,甚至引发设备故障,因此在设计选型阶段,就需要结合实际工况的载荷类型、环境条件、安装空间来确定合适的螺钉规格、强度等级,同时核算安装过程中的拧紧力矩,避免力矩过大导致螺钉断裂、螺纹滑牙,或者力矩过小导致预紧力不足、连接松动。
