车辆轮对定位夹持工装结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:419817
  • 车辆轮对定位夹持工装结构设计
  • 车辆轮对定位夹持工装结构设计
  • 车辆轮对定位夹持工装结构设计
  • 车辆轮对定位夹持工装结构设计
  • 车辆轮对定位夹持工装结构设计
  • 车辆轮对定位夹持工装结构设计

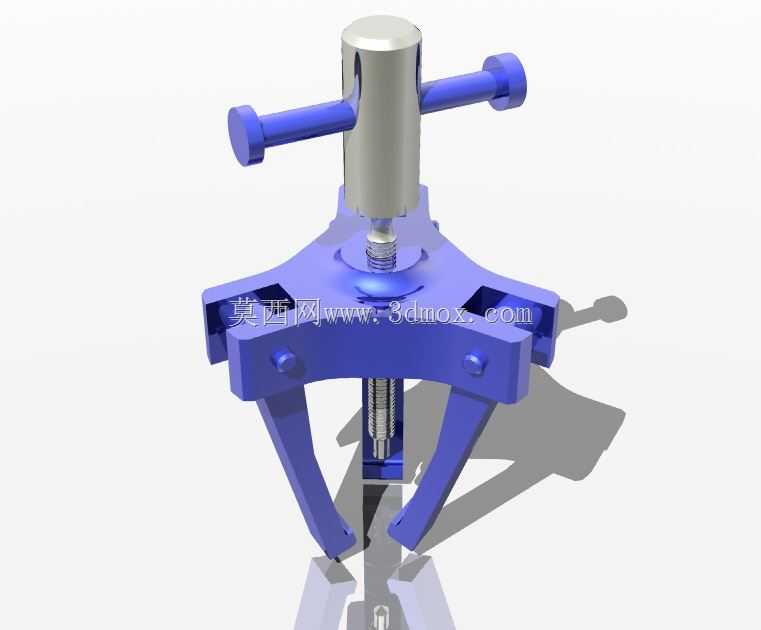

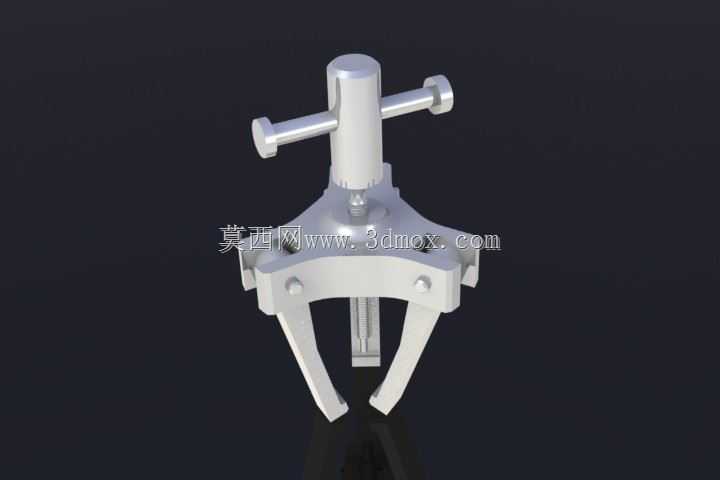

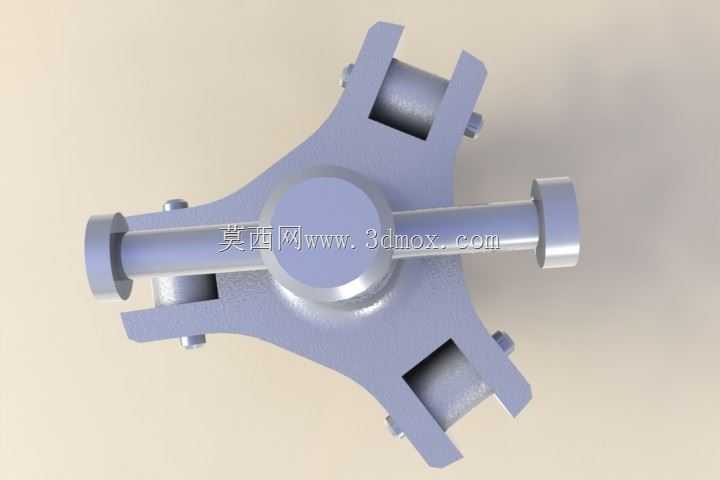

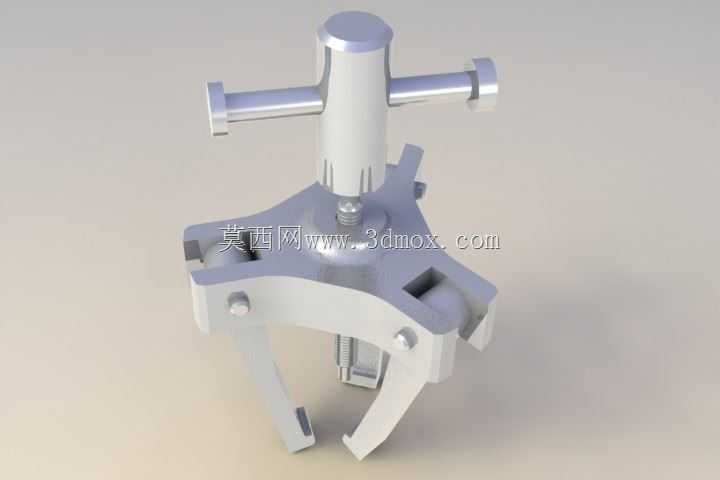

  在商用车维保、轨道交通轮对检修以及整车装配线的轮组预装工位中,轮对的临时定位与夹持一直是影响作业效率的关键环节,传统作业中常采用垫块配合螺栓顶紧的方式固定轮轴,不仅装夹耗时久,还容易因夹持力分布不均造成轮辋表面划伤、轮轴同轴度偏移,甚至在后续螺栓紧固、轴承压装工序中出现轮组窜动的安全隐患。这款轮对夹持工装的设计,正是针对这类场景的痛点做了结构优化,整体采用顶部旋压加三爪同步定心的结构逻辑,区别于普通三爪卡盘的大尺寸笨重设计,整套工装的操作端采用T型横向握把,作业人员无需额外辅助工具,徒手转动握把即可驱动中心螺杆进给,带动下部三个均布的夹爪同步收拢或张开。从结构受力路径来看,中心螺杆采用梯形传动螺纹,具备自锁特性,

  当夹爪贴合轮轴或轮辋内圈定位面后,停止转动握把即可保持夹持力,不会因作业过程中的振动出现松脱,三个夹爪的铰接点做了等角度120度分布设计,收拢过程中夹爪的摆动轨迹经过运动学仿真校核,保证三个夹持点始终处于同一圆周面上,对中误差控制在0.2mm以内,完全满足轮对轴承压装、轮辋跳动检测这类对同轴度有要求的工序需求。夹爪的末端做了圆弧过渡的夹持面,并且预留了硬质防滑垫的安装槽,实际使用时可根据夹持工件的材质更换尼龙、聚氨酯或者金属压块,既可以避免划伤精加工的轮轴表面,也能在夹持大重量轮组时提供足够的静摩擦力,防止工件滑脱。工装的上部导向柱做了轴向限位结构,螺杆的最大进给行程经过严格核算,适配直径范围从60mm到180mm的轮轴或轮辋内孔,

  覆盖了绝大多数乘用车、轻卡以及轨道交通标准轮对的夹持尺寸需求,安装边界上,整套工装的上部握把最大回转直径为280mm,下部夹爪完全张开时的最大外轮廓直径为220mm,收拢后最小直径为70mm,不管是在固定工作台的台架上安装,还是配合移动维保小车做现场作业,都不会出现空间干涉问题。不同于液压或气动驱动的夹持工装,这款纯机械结构的夹持装置不需要外接动力源,整体重量控制在3.2kg以内,作业人员可以单手携带转场,在户外车辆救援、无动力供应的临时维保场景下优势尤为明显。夹爪与主体支架的铰接轴采用了可拆卸的销轴设计,当夹爪出现磨损时,不需要更换整套工装,只需要拆下销轴更换对应夹爪即可,维护成本极低,支架主体采用高强度铝合金一体铣削成型,

  在保证结构强度的前提下尽可能降低自重,中心螺杆采用40Cr调质处理,表面硬度达到HRC28-32,能够承受长期反复旋压的磨损,不会出现螺纹滑牙的问题。在实际装配线的应用测试中,这款工装完成单次轮对夹持的平均耗时仅为12秒,相比传统螺栓顶紧的方式效率提升了70%以上,夹持状态下承受150N·m的侧向扭矩时,轮对的转动偏移量小于0.15度,完全满足轮组螺栓对角紧固、制动盘端面跳动检测等工序的精度要求。设计过程中还特意在夹爪的内侧预留了避让槽,当夹持带制动盘的轮对时,夹爪不会与制动盘的散热筋、安装螺栓发生干涉,不需要额外拆卸制动部件即可完成装夹,进一步压缩了作业准备时间。顶部的T型握把做了滚花防滑处理,即使手上沾有油污也能可靠施力,握把与中心螺杆的连接采用防脱销固定,长期使用不会出现握把脱落的问题。整套结构没有复杂的传动部件,日常维护只需要定期在梯形螺纹处涂抹少量润滑脂即可,故障率远低于带动力驱动的夹持设备,适合在高负荷、连续作业的生产线上长期使用。
