机械设备用球铰式分动控制结构

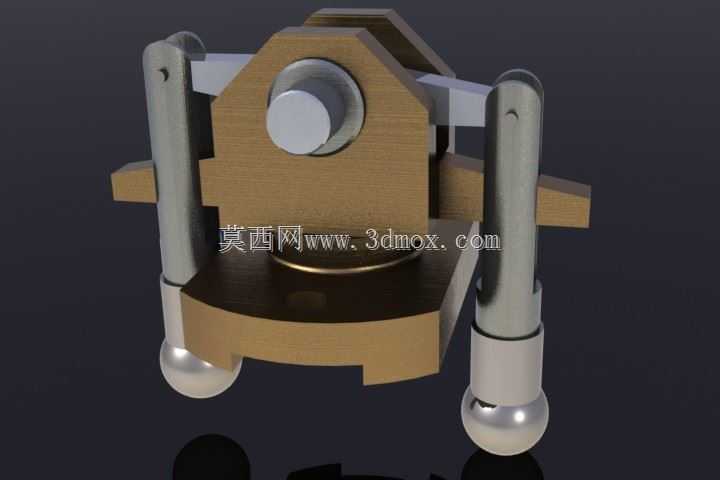

　　在多工位自动化专机、小型工程机械操纵系统、非标设备工位切换单元的设计场景中，这类带双侧球铰支杆的分动控制结构是实现单输入多路径动力分配、动作切换的核心执行构件，区别于传统齿轮式分动箱的大扭矩传动场景，该结构更偏向于轻载、高频次的工位动作切换与操纵力传递，常见于小型包装设备的工位拨叉驱动、工程机械操纵杆的多路阀控制、非标检测设备的多工位夹具联动场景中。从结构功能来看，该构件通过中部的铰接转轴作为摆动支点，主体承力基座采用对称式布局，两侧伸出的带球头支杆可分别连接两个独立的执行端，当中部转轴受驱动产生摆动动作时，两侧支杆可同步带动对应执行端完成反向或同向的动作输出，实现单驱动源下两个工位的动作联动，省去了额外增设驱动元件的成本，

　　同时能保证两个执行端的动作同步性误差控制在极小范围内，避免多驱动配合时的动作时序偏差问题。设计过程中，首先要明确安装边界的约束条件：主体基座的底部为平面安装面，开设对应安装孔位，可直接固定在设备的安装基板上，安装时需保证中部铰接转轴的轴线与设备安装基准面平行，否则会导致两侧支杆摆动时出现卡滞、球铰偏磨的问题；两侧球头支杆的伸出长度可根据实际安装空间做适配调整，球头端采用标准球铰连接结构，可补偿安装过程中存在的小角度位置偏差，降低配合件的加工精度要求，同时能吸收设备运行过程中产生的微小振动，避免刚性连接带来的应力集中问题。主体基座的中部转轴孔采用镶套设计，可选用耐磨铜套作为转动副的衬套，减少长期摆动带来的磨损，延长构件的使用寿命，

　　转轴端部设置轴向限位结构，防止摆动过程中转轴脱出；两侧支杆与主体基座的连接部位采用圆弧过渡，避免应力集中导致的构件断裂，支杆下端的球头表面做硬化处理，提升耐磨性能，球铰座采用开口式锁紧结构，方便安装调试时调整支杆的初始角度，调试完成后锁紧固定即可。在实际选型应用时，需根据操纵力的大小核算主体基座与支杆的截面强度，若应用在操纵力较大的场景中，可将主体基座的材质从普通结构钢更换为高强度合金钢，支杆直径做相应加大；若应用在轻载的自动化设备中，可选用铝合金材质加工主体基座，降低整体构件的重量，减少摆动时的惯性冲击。该结构的核心优势在于结构紧凑，安装占用空间小，无需复杂的传动链即可实现双路动作的同步输出，相比连杆式联动结构，

　　球铰连接的自适应能力更强，对安装精度的容忍度更高，在非标设备改造、老旧设备操纵系统升级的场景中适配性极强，不需要对原有设备的安装基面做大规模改动即可完成加装。设计建模过程中，需重点关注转动副的配合间隙控制，间隙过大会导致动作传递存在空行程，影响控制精度，间隙过小则会导致转动卡滞，低温环境下甚至会出现抱死问题；两侧球头的中心距需与对应执行端的安装间距严格匹配，否则安装时会对球铰产生额外的侧向力，加速球头的磨损。此外，该结构的摆动角度范围可通过在基座两侧设置限位挡块进行限制，根据实际工况需求调整最大摆动角度，避免超行程动作导致相连构件损坏，日常维护时仅需定期在转动副与球铰部位加注润滑脂，即可保证长期稳定运行，维护成本极低。
