方管直角三通加强筋焊接连接构件

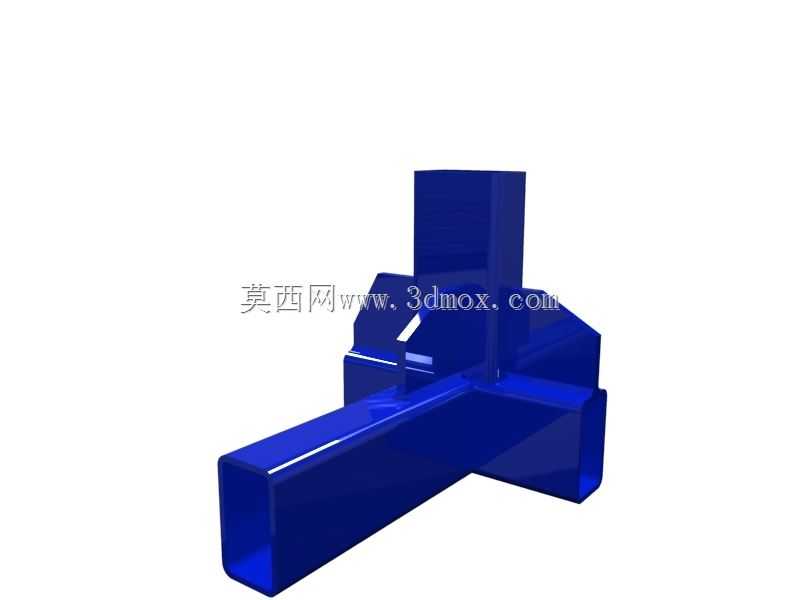

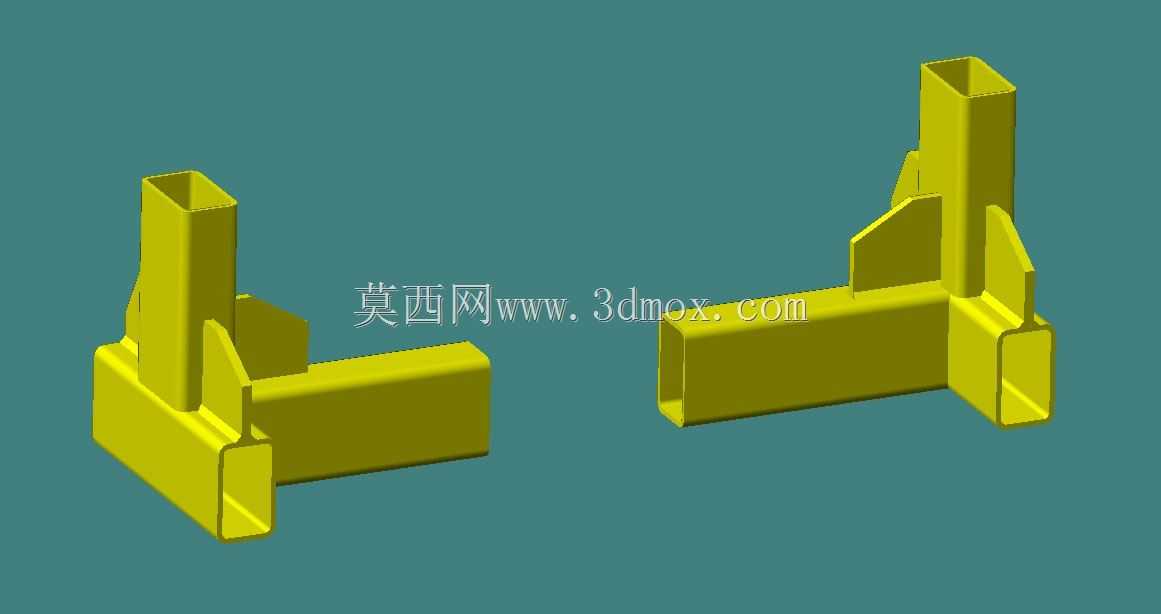

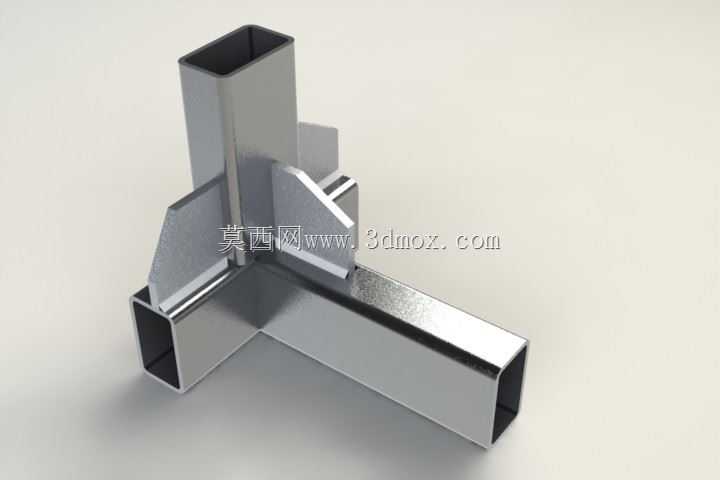

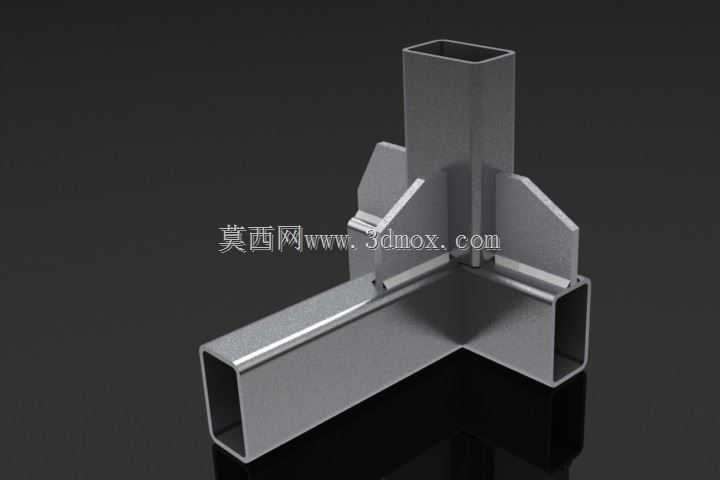

　　在各类轻型钢结构搭建、设备机架组装、工业防护栏制作以及非标设备框架的施工场景中，方管的直角交汇连接是极为常见的结构节点，这类节点的连接强度直接决定了整体框架的抗扭、抗形变能力，很多现场施工中常出现直接对焊方管端口、忽略节点加强的情况，在长期承受交变载荷或者侧向冲击力时，焊道位置极易出现应力开裂，甚至引发框架整体变形失稳。这款焊接连接构件针对两根等截面方管的直角垂直交汇场景设计，采用在交汇内角位置增设三角形加强筋的结构形式，从受力逻辑上优化节点的载荷传递路径。从结构设计逻辑来看，两根方管分别沿水平、垂直方向呈90度正交布置，方管的对接端面做了贴合式裁切，保证对接时管端能与另一根方管的外壁完全贴合，避免出现虚焊、焊道填充量过大的问题；

　　两个三角形加强筋分别布置在直角交汇的两个内角侧，加强筋的两个直角边分别与两根方管的外壁完全贴合焊接，相当于在直角节点位置额外增加了两个斜向支撑结构，将原本仅靠方管对接焊道承受的弯矩、剪切力，分散到三根构件的连接焊道上，大幅降低单条焊道的应力集中系数。在实际安装使用中，这类节点不需要额外的连接件，所有部件均采用同材质金属型材裁切后焊接成型，安装边界完全匹配所选用方管的外轮廓尺寸，不需要对方管主体做额外的打孔、裁切破坏，能最大程度保留方管自身的结构强度，适配的方管规格覆盖常规设备机架常用的20mm到80mm边长的矩形方管，可根据实际载荷需求调整加强筋的厚度以及焊道的焊脚高度。在仓储货架的立柱与横梁连接、

　　自动化设备的铝型材/钢制方管框架搭建、厂区安全防护栏的转角拼接、小型输送线的支架组装场景中，这种带加强筋的焊接三通节点，相比无加强的直接对焊节点，抗侧向冲击能力可提升60%以上，在长期承受静载荷的工况下，节点的形变量能控制在0.2mm以内，完全满足通用工业框架的精度与强度要求。设计这类节点时，需要重点注意加强筋的裁切角度必须与方管交汇的内角完全匹配，避免出现贴合间隙过大导致焊接缺陷，同时焊道需要连续满焊，禁止点焊固定，尤其是加强筋与方管连接的两条边，要保证焊道均匀过渡，减少焊根位置的应力集中；如果是应用在有防腐要求的户外场景，焊接完成后需要对焊道位置做打磨、喷塑或者镀锌处理，避免焊道位置过早锈蚀影响结构寿命。另外在三维建模过程中，

　　这类构件需要严格控制方管对接位置的裁切角度，保证装配时间隙均匀，加强筋的位置要避开方管后续可能安装其他附件的位置，同时预留出足够的焊接操作空间，避免出现焊枪无法到达焊接位置的问题，对于有工装定位需求的批量焊接场景，还可以基于这个三维模型设计对应的焊接定位工装，进一步提升批量生产时的节点一致性，减少人工对齐的误差，保证每一个焊接节点的强度都能达到设计要求。
