三叶片流体搅拌桨叶结构设计

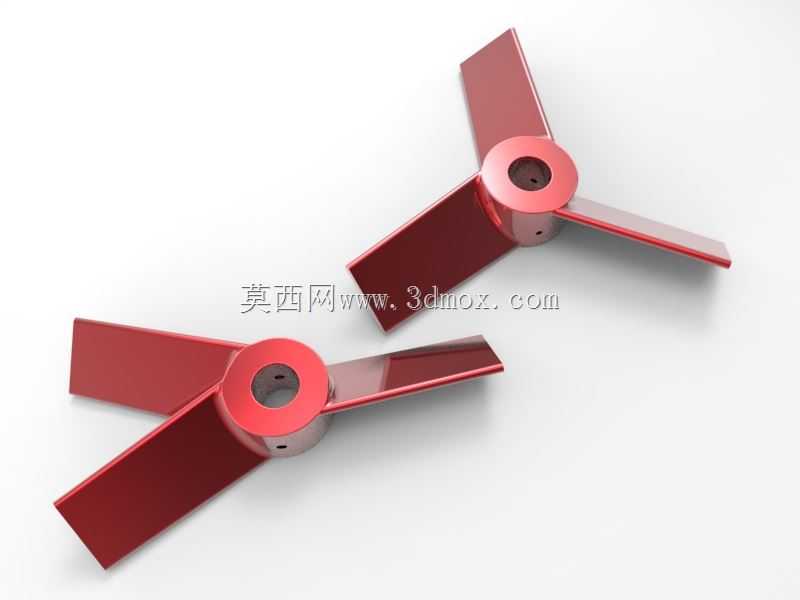

　　本次呈现的搅拌桨叶结构，核心服务于流体混合工况的动力传递需求，在化工溶剂调配、制药原料均质、造纸浆料分散、酿造过程物料混匀、饮品配料搅拌、海上平台介质处理、污废水净化等场景中，这类桨叶是搅拌设备直接接触物料的核心做功部件。从结构设计逻辑来看，采用三叶片对称布局，是在径向流场覆盖范围、轴向推流能力、转动动平衡表现三者之间做的工程化平衡，相比两叶桨，三叶结构在相同转速下能输出更稳定的流场扰动，不会出现两叶桨在高粘度介质中容易产生的周期性载荷波动，同时相比四叶及以上多叶结构，三叶桨的转动阻力更低，在相同搅拌功率要求下能适配更小功率的驱动端，降低整套设备的运行能耗。桨叶的轮毂部分采用中心通孔加定位孔的组合设计，中心通孔用于匹配搅拌轴的轴径，

　　侧边的定位孔用于穿装紧定螺钉，将桨叶与搅拌轴做周向和轴向的双重固定，避免设备运行过程中桨叶出现轴向窜动或者周向打滑，轮毂与叶片的衔接位置做了圆弧过渡处理，这一细节设计是为了降低应力集中，因为搅拌设备长期带载运行时，叶片与轮毂的连接位置是交变载荷的集中区域，直角衔接的结构在长时间运行后很容易出现疲劳裂纹，圆弧过渡可以将载荷均匀分散到衔接区域的整个截面上，大幅提升部件的疲劳寿命。叶片本身采用平直斜置的构型，安装角度经过流场仿真优化，转动时既能推动介质产生径向的圆周流动，让罐体内同一水平面的介质充分混合，又能带动介质产生轴向的上下循环流动，避免罐体底部出现物料沉积，尤其是处理含有固体颗粒的悬浮液工况时，

　　这种斜置平直叶的结构能有效减少罐底沉料的问题。从安装边界来看，轮毂的中心通孔尺寸适配常规搅拌设备的标准轴径，安装时需要保证桨叶的回转平面与搅拌轴的轴线保持垂直，偏差角度控制在工程允许的范围内，否则会导致转动时产生额外的偏载，加剧轴封和驱动端轴承的磨损；桨叶的回转直径需要根据搅拌罐体的内径做匹配选型，通常桨叶直径与罐体内径的比值会根据介质粘度做调整，低粘度介质工况下比值可以适当取小，高粘度介质工况下需要适当增大桨叶直径来保证全罐的流场覆盖。叶片的边缘做了钝化处理，避免安装过程中划伤操作人员，同时也能减少叶片边缘的流体剪切脱流，降低运行过程中的水力噪声和能量损耗。这类桨叶在实际选型应用中，需要根据介质的腐蚀特性匹配对应的材质，

　　处理腐蚀性介质时需要做对应的表面防腐处理，处理食品级介质时则需要满足接触物料的卫生级要求，保证表面无卫生死角，便于清洗消毒。在三维建模过程中，这类桨叶的建模重点在于保证三个叶片的角度一致性、位置对称性，因为哪怕单个叶片的安装角度存在微小偏差，都会导致转动时的动平衡失效，运行时产生明显的振动，所以建模时需要以轮毂轴线为中心，对单个叶片做圆周阵列，保证三个叶片的空间位置完全对称，同时需要验证轮毂与搅拌轴的配合公差，紧定螺钉孔的位置要避开轮毂的应力集中区域，保证固定结构的可靠性。
