钢管焊接式全地形赛车防滚架结构

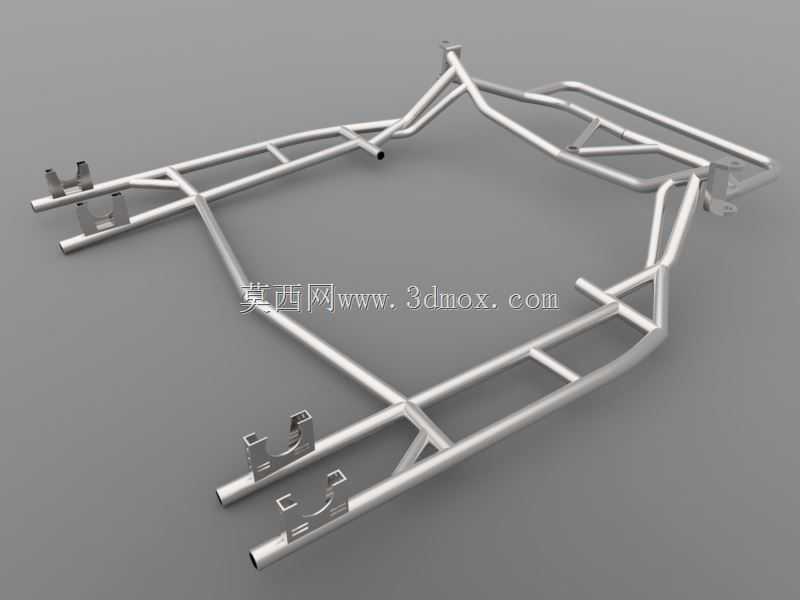

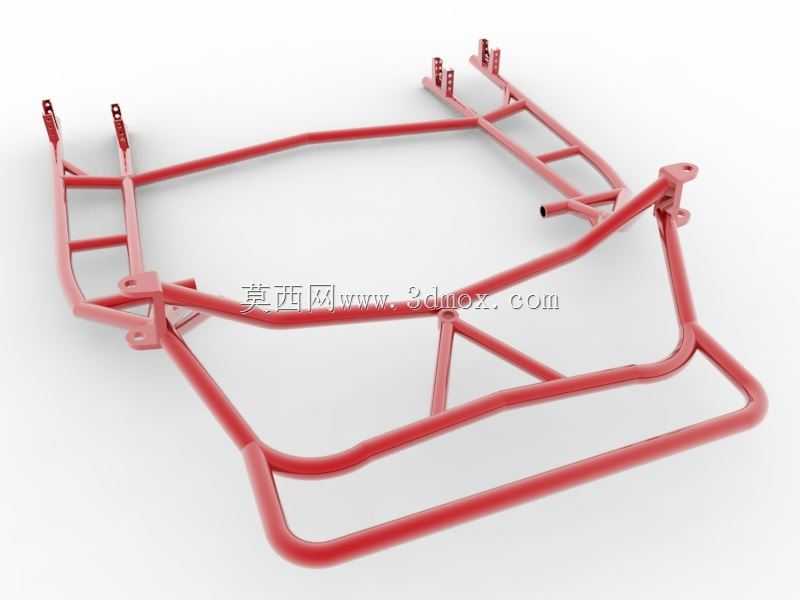

　　这套钢管焊接成型的框架构件，是小型越野竞速赛车的核心承载防滚结构，主要适配单人驾驶的轻量化全地形越野赛车，在非铺装路面竞速、场地越野赛事、户外穿越改装场景中承担核心防护与承载作用。从结构布局来看，整体采用闭环空间桁架设计，所有杆件均选用冷拔无缝合金钢管弯折后焊接成型，没有额外的拼接板材，最大化在轻量化基础上保证结构抗扭、抗冲击性能。前端的两组U型安装支座，是直接对接前悬架下摆臂与转向机固定位的接口，支座上预留的螺栓过孔位置经过受力校核，能够承受飞跃落地时前悬传递的峰值冲击载荷，同时支座与主纵梁的连接位置额外增加了三角形加强筋，避免长期交变载荷下焊缝出现疲劳开裂。两侧的纵向主边梁是整个结构的主要承载梁，沿驾驶舱两侧向后延伸，

　　在驾驶舱肩部位置形成向内收拢的环形防护圈，这个环形结构的高度刚好超过驾乘人员坐姿状态下的头盔顶部50mm左右，在车辆发生侧翻时，环形梁能够率先接触地面，将冲击载荷分散到整个桁架结构上，避免驾驶舱变形挤压驾乘人员生存空间。后部的延伸梁段是动力总成与后悬架的安装位，梁段上预留的多个固定支座，分别对应发动机悬置、后摇臂转轴、后减震器上安装点的位置，所有安装面的平面度公差控制在0.2mm以内，保证动力与传动部件安装后不会出现额外的装配应力。从设计思路上，这套结构没有采用常见的等管径设计，而是根据不同位置的受力大小匹配不同管径与壁厚的管材：主纵梁、防滚环这些承受主要冲击载荷的位置选用管径38mm、壁厚3mm的合金钢管，横向连接的辅助支撑、

　　加强斜撑则选用管径25mm、壁厚2mm的管材，在保证整体结构抗扭刚度达到赛事安全标准的前提下，尽可能降低结构自重，减少整车簧上质量，提升车辆操控响应速度。整个框架的安装边界经过整车总布置校核，前端安装位的宽度适配1200mm轮距的前悬架总成，两侧梁的内侧间距预留了800mm的驾驶舱宽度，能够适配常规赛车座椅与四点式安全带的安装空间，后部梁段的长度预留了后置单缸发动机与链条传动系统的布置空间，底部的梁体离地间隙在整车装配完成后保持在320mm以上，满足非铺装路面行驶的通过性要求。结构上所有的管材弯折处都采用大圆弧过渡，没有锐角弯折，避免应力集中导致的管材断裂风险，所有焊缝均采用满焊工艺，焊后进行打磨去应力处理，

　　关键受力位置的焊缝还会额外做磁粉探伤，保证焊接强度。在实际赛事应用中，这类钢管防滚架除了碰撞防护作用外，还直接作为整车的主承载车架，不需要额外搭建车身承载结构，车身覆盖件可以直接通过螺栓固定在框架预留的安装点上，后期维护时如果某段杆件出现碰撞变形，可以直接切割更换对应管段，不需要整体报废车架，大幅降低赛事运维成本。结构设计时还考虑了驾乘人员的进出空间，两侧防滚环的横向开口宽度预留了600mm，方便穿戴全套赛车装备的驾乘人员快速上下车，顶部的横梁位置还预留了车顶通风口与救援吊点的安装位，满足赛事安全规范要求。
