拖拉机气缸体壳体机械结构三维设计

　　在农用动力机械的结构体系中，气缸体作为内燃机的核心承载基体，承担着整合活塞运动腔道、配气机构安装位、冷却润滑流道、动力输出衔接端口的多重作用，是拖拉机动力单元能够稳定持续输出扭矩的基础构件。这款气缸体的结构设计完全围绕农用拖拉机的大负荷、长时间作业工况展开，整体采用一体化铸造成型的壳体结构，摒弃了多件拼接的设计思路，从根源上减少了结合面的密封失效风险，适配田间作业时高震动、多粉尘、温差波动大的使用环境。

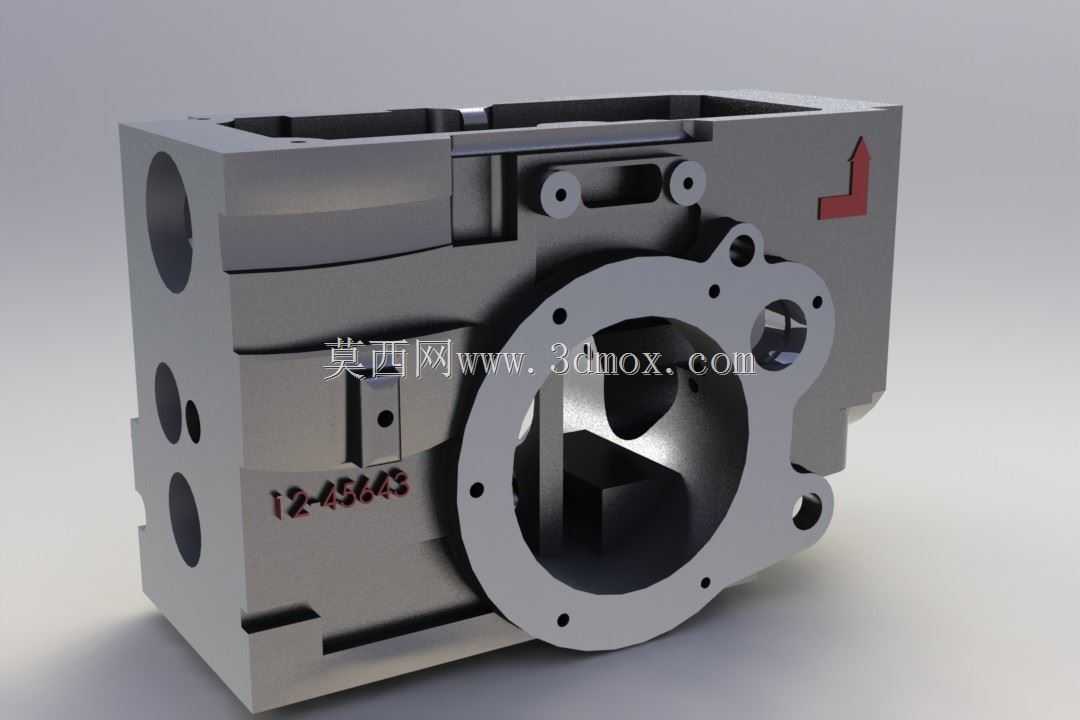

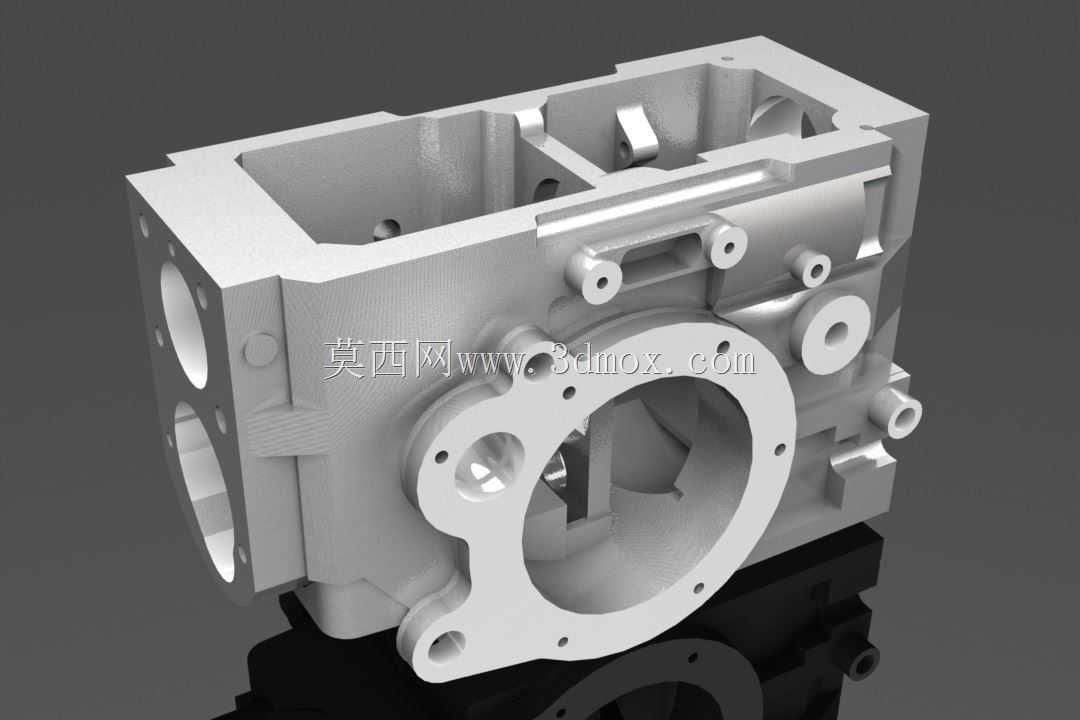

　　从结构布局来看，主体的圆筒形腔道是活塞往复运动的核心空间，腔道内壁的加工精度直接决定了活塞环的密封性能与摩擦损耗，设计时预留了足够的壁厚冗余，既能够承受柴油燃烧做功时的瞬时高压冲击，也能在长期往复摩擦的损耗周期内保持结构刚度，避免腔道失圆导致的动力下降、烧机油等常见故障。壳体侧面分布的多个同轴度要求极高的圆孔，分别对应凸轮轴安装位、气门推杆过孔、冷却水道接口、润滑油道开孔，每个安装端面都设计了对应的螺栓孔位与密封止口，安装时无需额外适配调整，即可完成与气缸盖、正时齿轮室、油底壳、飞轮壳的精准对接。

　　在安装边界的设计考量上，这款气缸体的底部安装面采用了平面度要求极高的加工基准，预留的固定螺栓孔位完全匹配拖拉机底盘的动力舱安装架尺寸，安装时可直接落位紧固，不需要额外制作转接支架；侧面伸出的各类接口位置，充分考虑了拖拉机机罩内部的管线排布空间，避开了车架横梁、燃油管路、冷却水管的干涉区域，后续维护时拆卸相关附件不需要整体吊出动力单元，可直接在机舱内完成水泵、机油滤清器、起动机等附件的拆装作业。壳体外部的加强筋布局并非均匀排布，而是通过有限元受力分析，在螺栓紧固应力集中区域、燃烧冲击载荷传递路径上设置了对应加强结构，既控制了整体铸件的重量，避免不必要的材料浪费，也保证了关键受力位置的结构强度，不会在长期大负荷作业下出现壳体开裂、螺栓孔滑牙等问题。

　　从功能实现的角度，这款气缸体内部集成的冷却流道采用了环绕气缸腔的布局设计，冷却水从缸体侧面进水口进入后，可顺着流道均匀包裹每个气缸的外壁，将做功产生的多余热量持续带走，避免局部过热导致的部件变形；润滑油道则采用了钻孔与铸造成型结合的方式，主油道贯穿缸体长度方向，通过分支油道将压力润滑油输送到每个凸轮轴轴颈、曲轴主轴承位置，保证运动部件在高转速下的润滑效果，减少干摩擦导致的部件损耗。考虑到农用拖拉机经常需要在倾斜坡地作业的场景，油底壳安装面的位置设计也做了对应优化，即使机身处于一定倾斜角度，机油泵也能持续吸到润滑油，不会因为坡地作业导致润滑中断引发的拉缸、抱轴等严重故障。

　　在细节设计上，各个外露的安装端面都预留了密封件的安装槽位，适配橡胶密封圈或者密封垫片的安装尺寸，不需要现场加工密封槽即可完成密封装配，有效降低了维修装配的技术门槛；壳体上的各个工艺孔都设计了对应的堵头安装位，铸造完成后可通过堵头封闭工艺孔，避免杂物进入内部油道、水道，同时也方便后续维护时通过这些工艺孔清理流道内的积垢、杂质。对于经常需要拆装的附件安装位，比如起动机、发电机、机油滤清器的安装座，都做了局部加厚处理，避免多次拆装后螺栓孔磨损导致的安装松动，延长整个气缸体的使用寿命，匹配农用机械长周期、低维护成本的使用需求。
