等速万向节配套防尘套法兰结构

　　在前置前驱或者四驱车型的传动系统布局里，等速万向节是承担变角度动力传递的核心部件，负责把变速箱输出的动力稳定传递给驱动轮，同时适应悬挂上下跳动带来的轴间夹角变化。而防尘套法兰作为等速万向节密封系统的关键支撑构件，它的安装精度、结构强度直接决定了防尘套的固定可靠性，一旦法兰出现安装错位或者结构形变，会直接导致防尘套密封失效，外界的泥沙、水汽侵入万向节内部，加速球笼内部钢球、滚道的磨损，短时间内就会引发转向异响、动力传递卡滞甚至万向节抱死的故障。

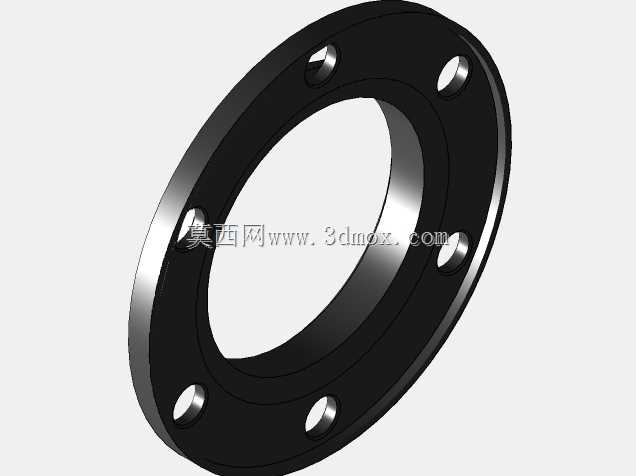

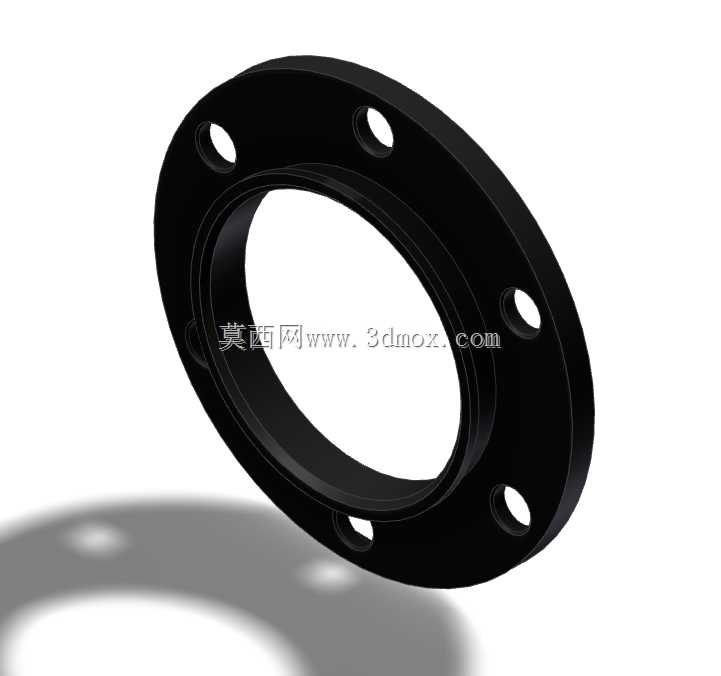

　　从实际装车的适配场景来看，这款法兰对应特定车型的等速万向节安装位，设计阶段首先要匹配万向节壳体的外圈定位止口，法兰内圈的直径公差控制在过渡配合区间，既保证装配时能顺利套入万向节壳体的定位台阶，又不会出现径向窜动，避免车辆行驶过程中法兰随半轴转动时出现偏心摆动，拉扯防尘套造成早期疲劳开裂。法兰盘上的六个安装孔采用均匀圆周分布的设计，孔位的位置度公差严格按照整车装配的螺栓分布圆尺寸设定，每个安装孔都做了轻微的倒角处理，一方面是去除冲压或者机加工产生的毛刺，避免装配时割伤防尘套的密封唇边，另一方面也能引导固定螺栓顺利穿入，降低总装车间的装配对位难度。

　　法兰的整体厚度是结合安装空间的轴向边界确定的，在保证自身结构刚度的前提下尽可能做薄，避免占用过多的轴向空间，和周边的悬挂摆臂、轮速传感器线束预留足够的安全间隙，防止车辆极限转向或者悬挂最大压缩行程时出现运动干涉。法兰的盘面平整度有严格要求，装配后和防尘套的贴合面不能出现翘曲，否则会导致防尘套的压紧力分布不均，在高速转动过程中出现局部漏脂的问题。材质选择上兼顾了强度和耐候性，能够承受底盘区域的温度交变，无论是冬季低温还是夏季排气管周边的高温辐射，都不会出现材质脆化或者形变，保证长期使用的结构稳定性。

　　在三维建模过程中，首先要还原法兰的实际安装基准，以万向节壳体的定位轴线作为整个模型的中心基准，先绘制内圈的回转轮廓，再拉伸得到法兰的基础盘体，之后按照分布圆尺寸阵列安装孔，对所有的锐边做倒钝处理，还原实际产品的工艺细节。建模时需要特别注意安装孔和内圈止口的同轴度关系，以及各个孔位的相对位置精度，这些尺寸直接影响后续装配的可行性，不能出现随意设定尺寸的情况。同时要还原法兰和防尘套配合的压合面结构，这个面的粗糙度要求虽然不高，但平面度必须满足密封要求，建模时要保证该面为完整的连续平面，不能出现多余的凸起或者凹陷结构。

　　从设备选型的角度来看，这类法兰属于传动系统的专用密封配套件，不能随意用通用法兰替代，因为不同车型的等速万向节尺寸、安装孔位分布、轴向空间都有差异，错配会直接导致防尘套无法固定，或者装配后和周边部件发生运动干涉。在做底盘传动系统的三维布局时，需要把法兰模型和等速万向节、防尘套、半轴、轮毂单元做装配干涉检查，模拟悬挂全行程跳动、转向全角度转动的工况，确认法兰在所有运动状态下都不会和周边部件发生接触，同时要验证防尘套在法兰固定后的摆动余量，避免大角度传动时防尘套被过度拉扯。

　　实际维修更换场景中，法兰的安装需要按照规定的扭矩对角拧紧固定螺栓，不能单颗螺栓一次拧紧到位，否则会导致法兰盘面受力不均出现翘曲，影响密封效果。同时装配前要清理法兰贴合面的油污、杂质，保证防尘套的唇边和法兰面完全贴合，才能达到预期的密封效果，延长等速万向节的整体使用寿命。
