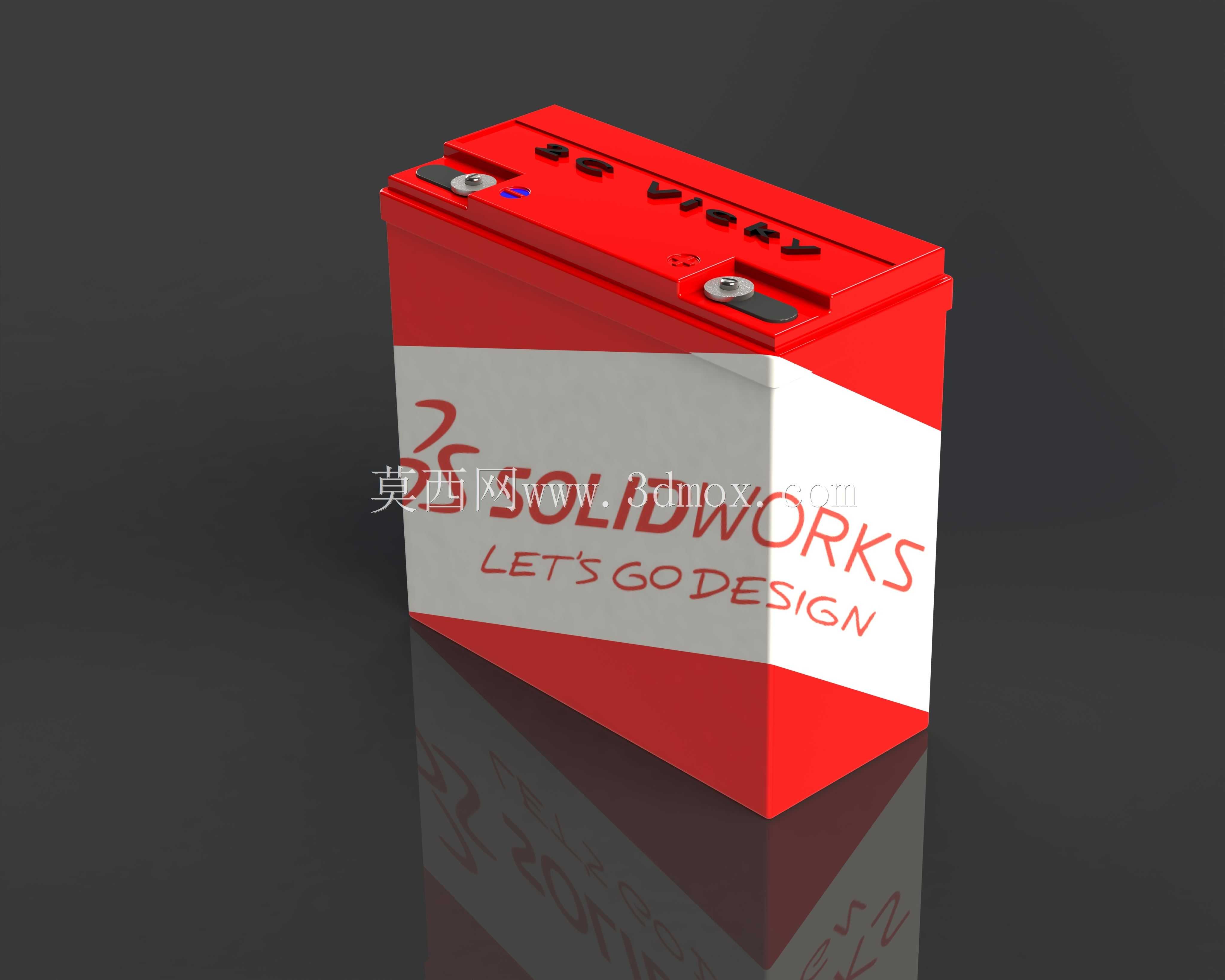

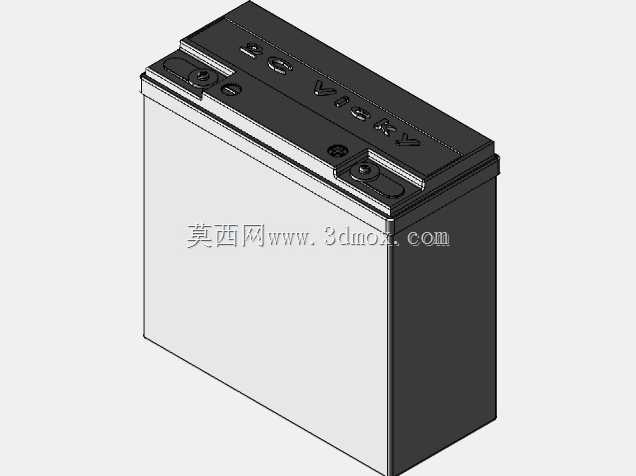

12V铅酸启动蓄电池三维结构数模

　　这款12V蓄电池的三维建模，最初是为商用车启动系统配套的结构验证项目搭建的，日常做整车电气布置、发动机舱布局校核时，这类储能部件的安装边界、接口位置是必须精准还原的核心要素，很多新人建模时容易忽略端子的防呆设计、壳体的拔模斜度，导致后续装配干涉反复修改，耽误项目节点。从实际应用场景来看，这类12V铅酸蓄电池除了传统燃油车的启动供电，还广泛用在小型储能备用电源、工程机械车载供电、农用机械电气系统中，不同场景下对安装固定方式的要求差异很大：车用场景需要预留压条安装的凸台结构，应对行驶过程中的振动冲击，避免壳体磨损漏液；备用电源场景则需要在壳体侧面预留壁挂安装的孔位，适配机柜内的固定需求。建模过程中首先还原的是壳体的主体结构，

　　上盖与槽体的配合止口做了0.8mm的间隙预留，对应实际生产中的超声波焊接工艺余量，避免数模装配时出现过盈无法匹配的问题。端子部分区分了正负极的结构差异，正极端子直径比负极大2mm，这是行业通用的防呆设计，防止用户装反正负极烧毁车载电器，端子的高度、螺纹规格完全参照实际量产件的参数，确保后续做线束接插件匹配时可以直接调用数模做干涉检查。壳体侧面的加强筋布局也做了完整还原，这些筋条不是随意布置的，一方面是提升槽体的结构强度，应对电池内部铅板重量带来的形变，另一方面是在堆叠运输时起到限位作用，避免上层电池滑落。从安装边界来看，这款电池的底部预留了标准的卡槽结构，适配多数车型的电池安装托盘，托盘的定位凸台可以直接卡入卡槽，

　　不需要额外做固定结构就能限制水平方向的位移，上部的压条固定位做了下沉设计，压条安装后不会高出上盖平面，避免和发动机舱内的其他部件产生干涉。很多工程师在做电气系统选型时，容易只关注容量参数，忽略电池的外形尺寸和安装点位置，导致后续实车装配时电池放不进托盘，或者端子和周边线束间隙不足，车辆行驶振动时磨破线束绝缘层引发短路，这款数模完整还原了所有外部结构特征，包括上盖的排气阀结构、液位指示的观察窗位置，做布置校核时可以直接测量所有安装相关的尺寸，不需要再额外对照二维图纸核对。建模时还考虑了后续做渲染、装配动画的需求，壳体的分模线、表面的磨砂纹理、端子的金属镀层质感都做了分层处理，不需要重新拆件就能直接赋予材质出效果图。

　　在做电池周边部件设计时，比如电池固定支架、电池隔热罩、线束走向规划，都可以直接调用这个数模做装配验证，提前排查空间不足的问题，比如隔热罩和电池上盖的间隙要预留至少5mm，避免车辆行驶时振动摩擦导致隔热罩破损，线束和端子的连接位置要预留足够的操作空间，方便售后维护时拆装接线，这些细节如果没有精准的三维数模做支撑，很容易在样件阶段才发现问题，带来不必要的改模成本。另外这款电池的提手结构也做了完整还原，提手的转动间隙、收起后的贴合位置都和实际产品一致，做包装设计、物流周转方案时也可以直接用这个数模做堆叠模拟，计算包装箱的内部尺寸，提升空间利用率。
