工业夹持搬运属具三维设计模型

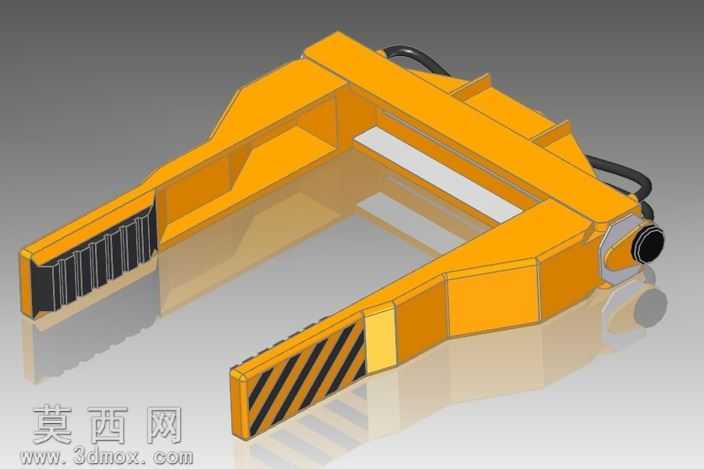

本模型为工业场景使用的夹持搬运属具，采用Solid Edge完成全参数化三维建模，整体建模过程严格遵循机械设计的装配逻辑，对每一处结构细节都做了还原，可直接用于结构验证、方案展示与二次设计。模型整体采用对称式U型框架结构，主体框架使用厚壁箱型梁结构设计，建模时通过拉伸、切除、筋特征构建出框架的承力主体，保证结构在重载工况下的抗扭、抗弯性能，框架边角处做了圆弧过渡处理，既避免应力集中问题，也还原了实际加工中的工艺特征。夹持臂部分为可开合的活动结构，建模时通过装配约束还原了铰接转动副的运动逻辑，夹持臂内侧设置有防滑齿形接触面，齿形采用等距阵列特征生成，表面做了凹凸纹理处理，模拟实际产品的防滑耐磨衬垫结构，夹持臂端部设置有黄黑警示条纹，通过面分割、颜色外观赋予还原工业安全标识的视觉效果。模型的动力执行部分还原了铰接端的液压/电动执行组件，包含管线、端盖、转动轴等细节，管线部分通过扫掠特征生成，还原了柔性管线的自然弯曲形态，端盖部分做了细节倒角与安装孔位特征，转动轴与铰接孔的配合间隙也做了符合实际装配公差的还原。材质渲染方面，主体框架赋予醒目的工业黄金属漆材质，调整了材质的粗糙度与金属度参数，还原工程设备漆面的哑光金属质感，防滑接触面赋予黑色橡胶材质，调整材质的凹凸参数模拟橡胶表面的防滑纹理，警示条纹区域分别赋予高饱和度黄、黑哑光漆材质，执行组件的金属部件赋予抛光钢材质，管线部分赋予黑色橡胶材质，通过场景环境光调整，让整体渲染效果贴近真实工业设备的视觉表现。设计思路上，该属具适配起重搬运场景，整体结构重心经过合理排布，保证夹持作业时的稳定性，开合结构的行程设计适配常规规格的被搬运物件，框架上部预留了与起重设备连接的安装位，可直接适配不同的起重主机，整体结构无冗余设计，所有承力部位都做了加强处理，兼顾结构强度与设备自重的平衡，模型的所有特征均为可编辑参数，使用者可根据实际作业需求调整夹持臂长度、开合行程、框架尺寸等参数，快速衍生出适配不同工况的属具方案。
