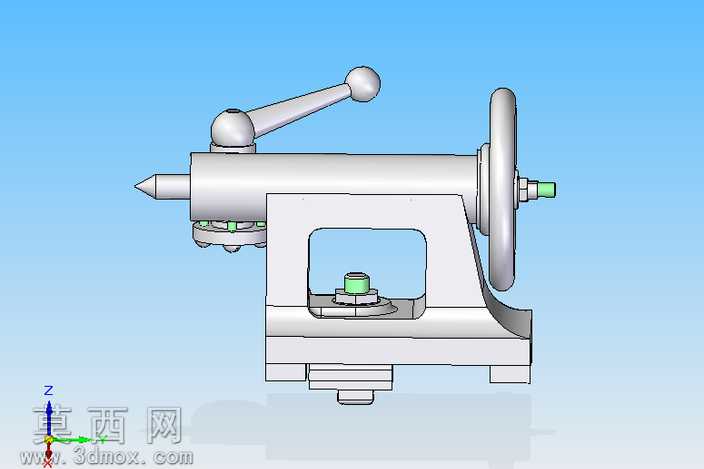

车床尾座机械结构三维设计模型

本模型为车床配套尾座的完整三维设计成果，建模过程严格遵循普通车床尾座的实际功能逻辑与机械加工规范，完整还原了尾座的全部核心结构与装配关系。建模阶段首先完成尾座主体底座的结构搭建，底座作为整个部件的承载基础，设计有与车床床身导轨适配的安装定位结构，保证尾座可沿床身导轨平稳滑移调整工位，底座中部设置有锁紧机构的安装腔，用于实现尾座调整到位后的位置固定，避免加工过程中出现位移偏移。其次完成尾座套筒组件的建模，套筒内部设计有顶尖安装锥孔，可适配标准莫氏顶尖，套筒外侧加工有导向键槽，与主体上的导向结构配合，保证套筒仅能沿轴向做进给移动，不会发生周向转动；套筒尾部连接丝杠进给机构，通过端部手轮的转动即可带动套筒实现轴向进退，完成顶尖对工件的顶紧与松脱动作，手轮与丝杠的连接结构、丝杠与套筒的传动配合结构均做了完整还原，可直观展示进给运动的传动逻辑。模型还完整还原了尾座的锁紧操作机构，即顶部的压紧手柄结构，扳动手柄即可驱动内部压紧组件实现套筒的位置锁定，保证顶尖顶紧工件后不会发生轴向窜动，保障加工过程的稳定性。建模过程中对各零件的配合公差做了合理预留，所有装配面、运动接触面的结构均符合机械设计规范，各运动部件不存在结构干涉，可直观演示尾座的滑移调整、套筒进给、锁紧固定等全部动作逻辑。材质渲染阶段针对不同部件做了区分设置，主体铸件部分采用哑光铸铁材质，手轮、操作手柄采用金属光面材质，顶尖、锁紧螺栓等受力零件采用高强度钢材质感，各部件的材质区分清晰，可直观分辨不同结构的功能属性。整个模型完整呈现了车床尾座的机械结构原理，可用于机床结构教学、装配工艺演示、相关零部件的二次设计参考，清晰展现了通用机床附件的设计逻辑与结构特点。
