手动螺旋起重千斤顶三维结构设计

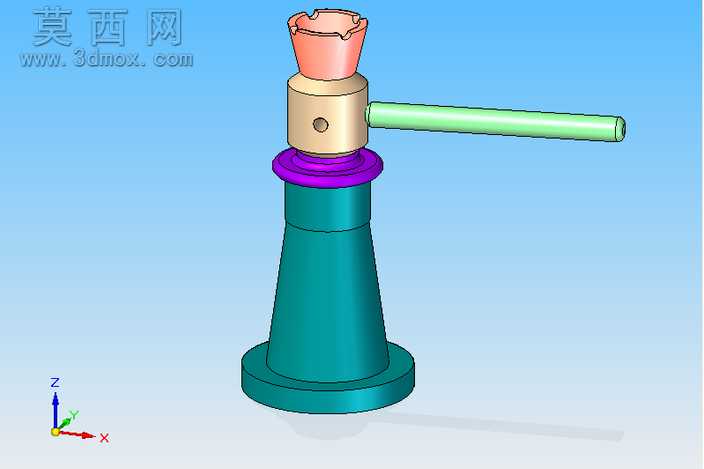

本作品为手动螺旋千斤顶的三维建模设计，整体采用Solid Edge软件完成全参数化建模，建模过程严格遵循机械设计规范，对各零部件的尺寸配合、装配关系进行了精准还原，确保模型可直接用于装配干涉检查、运动仿真验证及工程图导出。模型整体结构分为底座、支撑筒体、螺旋升降副、铜螺母套、撬杆插孔、顶帽六个核心部分，底座采用大直径圆盘式结构设计，建模时对底座与筒体的过渡圆角做了加厚处理，模拟铸铁材质的厚重承重特性，材质渲染上为底座与支撑筒体赋予深青绿色的金属漆材质，还原了传统起重工具的漆面质感，同时添加了细微的磨砂纹理，避免渲染效果过于塑料化。螺旋升降副是本模型的核心传动部分，建模时精准绘制了梯形传动螺纹的牙型轮廓，通过螺旋扫描特征生成完整的螺杆结构，螺纹的螺距、牙高参数均参照手动千斤顶的通用设计标准，确保传动结构的合理性；与螺杆配合的铜螺母套单独建模，采用黄铜材质渲染，表面做了轻微的旧化处理，模拟铜质部件长期使用后的磨损质感，螺母套侧面预留了贯穿的撬杆插孔，插孔与撬杆采用间隙配合设计，撬杆为长圆柱杆件，赋予亮绿色的金属材质，表面添加了细微的轴向拉丝纹理，还原钢制撬杆的加工质感。顶部的顶帽采用带缺口的碗状结构，建模时对顶帽与螺杆顶端的连接结构做了细化，顶帽可随顶升过程自适应调整接触角度，避免顶升时工件滑脱，顶帽采用粉铜色材质渲染，与铜螺母套的材质形成视觉区分。整体装配过程采用自下而上的设计思路，先完成单个零件的建模与材质赋予，再按照实际装配顺序添加同轴、重合、螺旋配合等装配约束，确保旋转撬杆时螺杆可实现平稳的升降运动，模拟真实千斤顶的工作过程。渲染阶段采用浅蓝色渐变背景，添加了柔和的环境光与定向光源，在模型下方投射出柔和的阴影，突出各部件的结构轮廓与材质差异，同时在视图角落添加了三维坐标系标识，明确模型的空间方位。整个模型的结构设计充分考虑了手动螺旋千斤顶的承重特性，各部件的壁厚、过渡结构均符合力学设计要求，没有出现结构冗余或者强度不足的设计问题，既还原了传统螺旋千斤顶的经典结构，也通过精细化的材质渲染提升了模型的展示效果，可用于机械原理教学、产品结构展示、非标起重工具设计参考等场景。
