内燃机分体式连杆组件三维结构设计

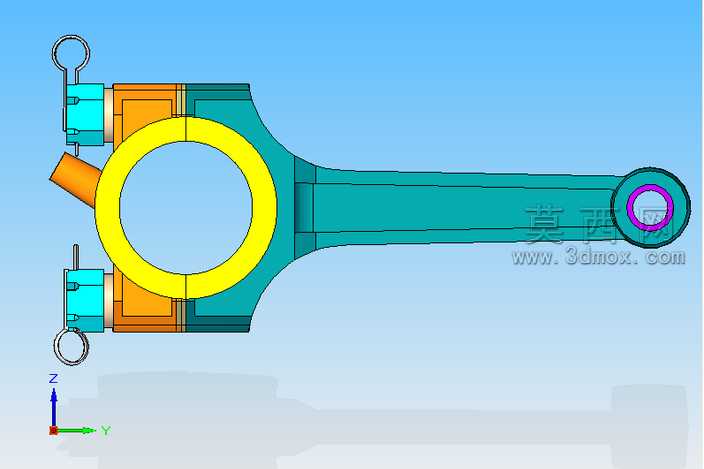

本作品为内燃机核心传动部件连杆的三维参数化模型，采用Solid Edge软件完成全参数化建模与装配设计，完整还原了分体式连杆的全部结构细节。建模过程遵循机械设计规范，首先以连杆大端、小端的中心距为核心基准绘制骨架草图，确定整体轮廓的尺寸约束：大端为剖分式结构，包含连杆盖与连杆本体的配合定位面，设计有精准的螺栓连接孔位，用于装配连杆螺栓实现大端与曲轴曲柄销的紧固连接；小端为整体式圆环结构，预留活塞销的安装配合空间，杆身采用工字形截面设计，在保证结构强度与刚度的前提下有效降低零件自重，减少往复运动过程中的惯性载荷。模型对各部分细节做了精细化处理：大端剖分面设计有定位止口结构，保证连杆盖与本体装配时的同轴度精度；大端与小端的过渡区域采用平滑圆弧过渡，避免应力集中导致的零件疲劳失效；两端的圆环内壁预留了轴瓦安装的配合台阶，还原真实零件的装配层级。材质与渲染阶段，针对不同结构部件赋予差异化材质表现：连杆本体采用锻钢材质的哑光金属质感，表面做轻微的氧化发蓝处理呈现青蓝色金属色泽，连杆盖部分采用橙黄色区分不同装配组件，两端的轴瓦衬套采用亮黄色铜合金材质，连接螺栓与吊环结构采用亮银色镀铬金属质感，背景采用渐变天蓝色突出模型主体，添加三维坐标系明确模型的空间方位，渲染效果清晰展现各部件的装配关系与结构层次。设计过程中充分考虑连杆的实际工况需求，对杆身的截面尺寸、大端小端的壁厚、螺栓孔的分布位置均做了符合工程实际的参数设定，整体模型装配无干涉，各配合面的公差预留符合机械加工要求，可直接用于后续的工程分析、运动仿真以及教学演示场景，完整展现了往复式动力机械中连杆部件的典型结构特征与设计逻辑。
