摩托车倒置式前叉悬挂结构设计

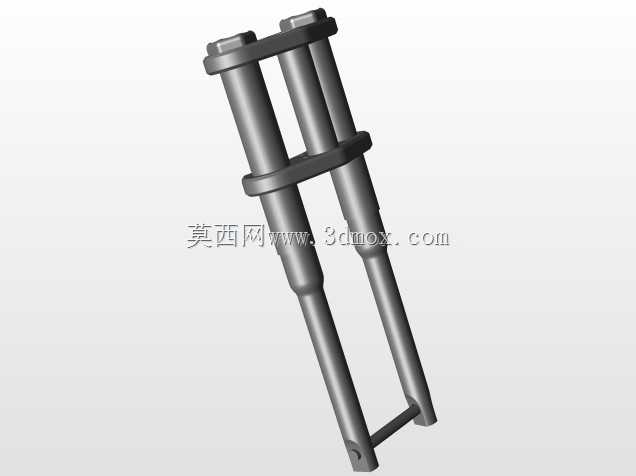

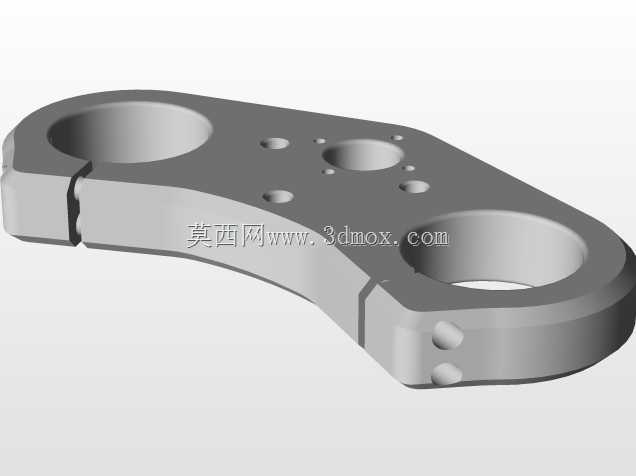

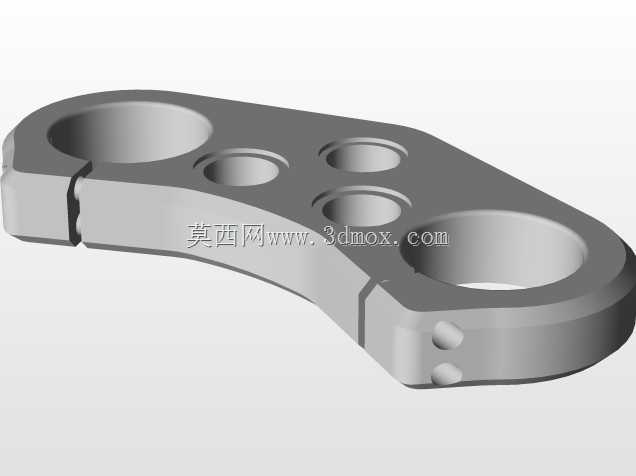

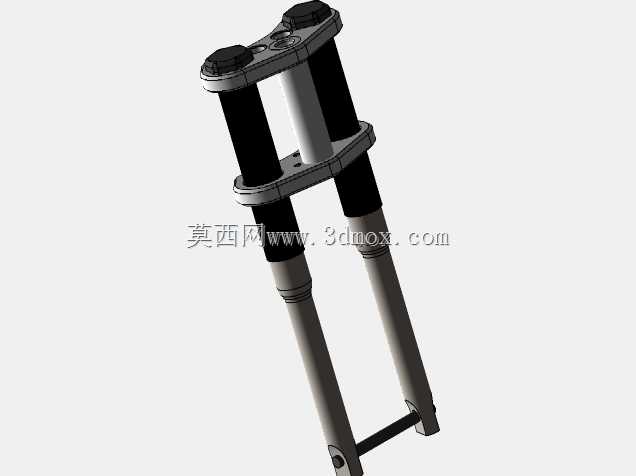

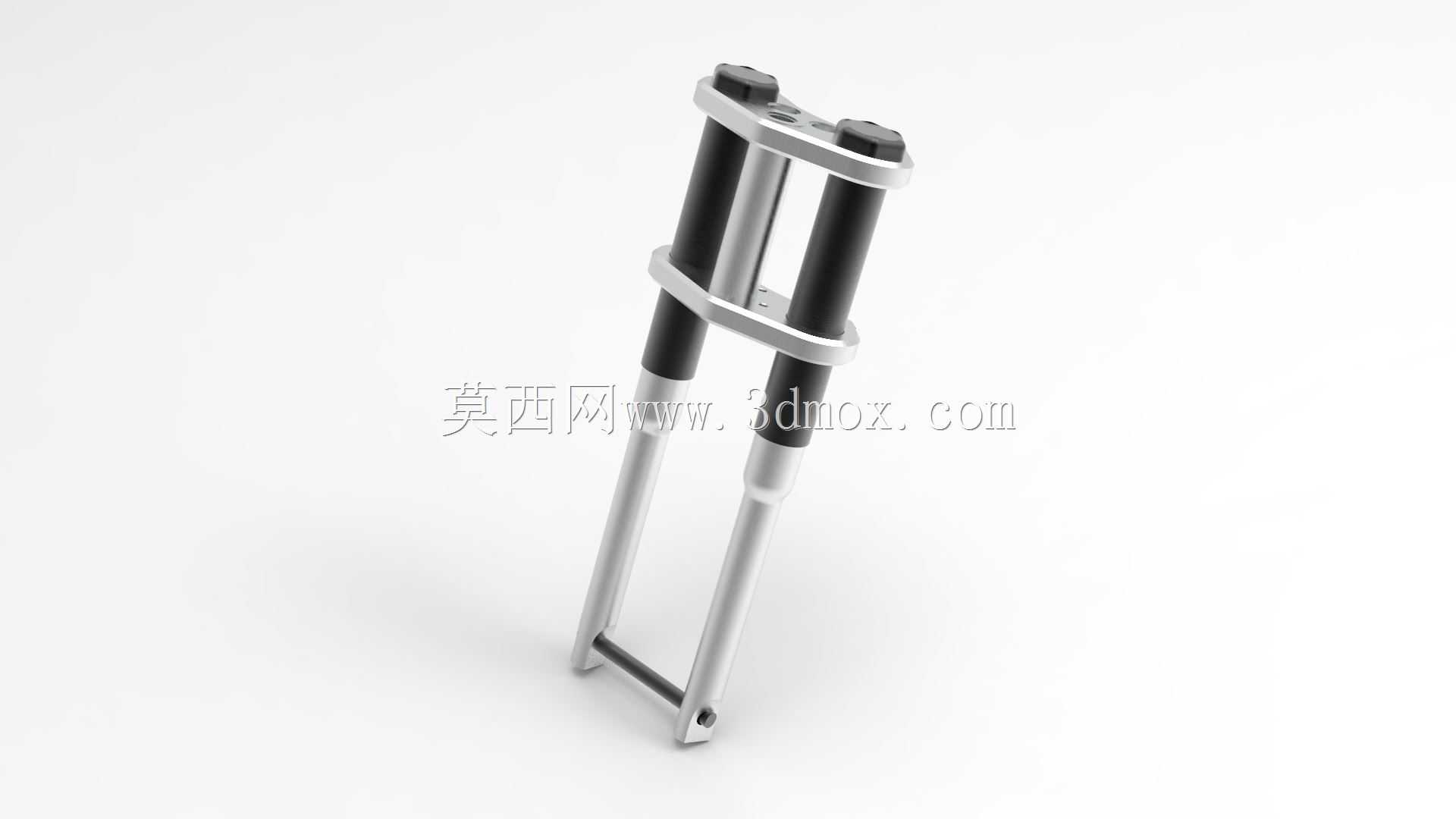

　　这款前叉结构主要应用于两轮摩托车的前部悬挂系统，是连接前轮与车架的核心承载部件，日常骑行过程中需要同时承担转向传导、路面冲击缓冲、行驶姿态稳定三类核心功能，实际作业场景覆盖城市通勤铺装路面、非铺装郊野路面的骑行需求，结构设计的合理性直接决定骑行过程中的操控手感与行驶安全。从结构布局来看，这款前叉采用双侧对称的筒式布局，两根减震筒体平行布置，上部通过上联板与方向柱连接固定，方向柱与车架的转向轴承配合，可实现左右转向的力矩传导；中部设置横向连接的稳定箍，将两根减震筒体刚性连接，避免单侧受力时出现筒体形变偏移，提升高速行驶时的前部结构刚性；下部通过叉脚直接与前轮轮轴连接，轮轴安装位设置有同轴定位孔与锁紧槽，

　　安装时可保证前轮的回转中心与前叉对称面完全重合，避免出现前轮偏摆、行驶跑偏的问题。设计过程中优先考虑了受力传递的路径合理性，路面传递的冲击载荷首先作用于下部叉脚，随后通过内管传递至减震筒内部的阻尼与弹性元件，载荷在向上传递的过程中被逐步缓冲消解，剩余的平稳载荷再通过上联板传递至车架主体，避免刚性冲击直接传递至骑行者手部。减震筒体采用内外管嵌套的结构形式，外管为高强度铝合金材质，表面做硬质阳极氧化处理，既降低整体结构重量，又能保证外管的抗冲击强度与耐磨性能；内管表面做高精度抛光与镀层处理，与外管内部的导向套、油封配合，可实现往复运动的低摩擦阻力，同时避免沙尘、泥水进入筒体内部损坏阻尼元件。安装边界方面，上部方向柱的直径、

　　上联板的安装孔位尺寸均匹配主流中大排量摩托车的车架转向管规格，下部叉脚的轮轴安装孔间距、孔径适配常规17寸前轮的轮轴尺寸，中部稳定箍的安装位置避开了刹车卡钳、挡泥板的常规安装区域，不会与周边附属部件出现装配干涉。实际使用过程中，前叉的减震行程经过匹配调校，可应对常规路面的颠簸冲击，在紧急制动时，前叉的压缩阻尼可提供足够的支撑力，避免前部下沉量过大导致骑行姿态失控；转向过程中，双侧筒体的平行度公差控制在极小范围内，转向操作无卡滞、虚位，转向力矩传递线性均匀。结构上还预留了挡泥板安装支架、刹车卡钳安装座的接口，无需额外打孔焊接即可完成周边附属部件的装配，降低整车装配的加工难度。叉脚位置设置有轮轴锁紧螺栓的让位槽，

　　安装轮轴时可直接从侧面插入轮轴后通过锁紧螺母固定，装配流程便捷，后期维护更换前轮时无需拆解过多周边部件。筒体上部的端盖设置有预载调节的接口，可根据骑行者体重、实际载重量调整减震弹簧的预压缩量，适配不同负载下的减震初始刚度，避免轻载时减震过硬、重载时减震打底的问题。整体结构的焊接位置均做了应力释放处理，长期承受交变载荷的工况下不会出现焊缝开裂、结构疲劳失效的问题，所有活动配合面均设置有防尘密封结构，可在多尘、多雨的使用环境下长期保持稳定的工作状态，降低日常维护的频次。
