三轮电动代步车管架式底盘结构设计

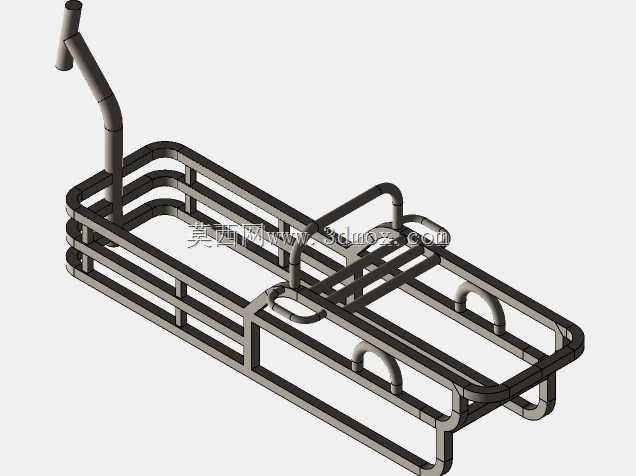

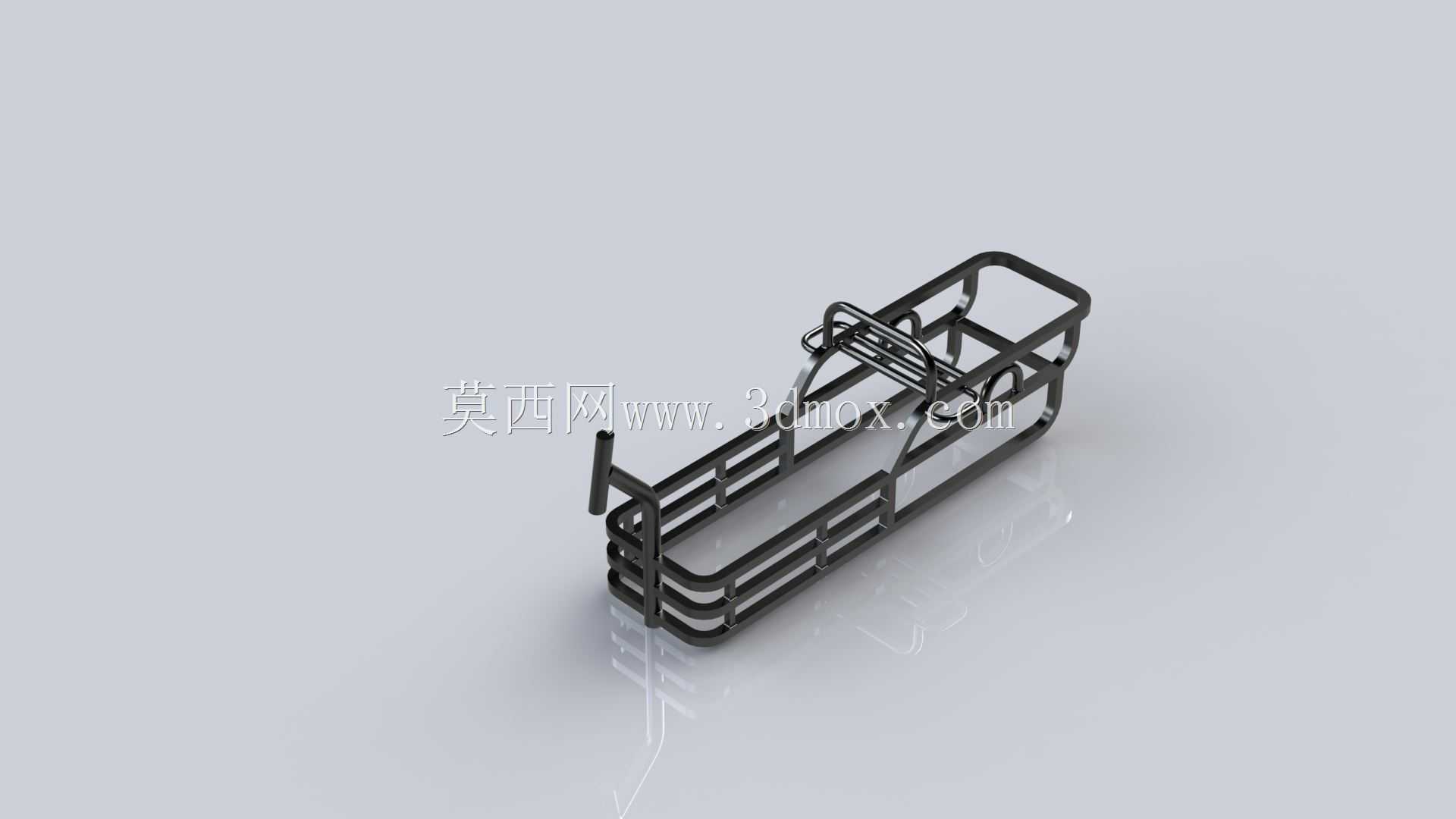

　　这款三轮电动车辆的管架式底盘，是面向短途低速代步场景开发的承载基体结构，日常应用覆盖社区接驳、厂区短途转运、县域短途出行等多个场景，区别于传统冲压焊接式乘用车底盘，该结构采用圆管弯折拼焊的成型方案，在低速载重需求下能兼顾制造成本与结构可靠性，适配小批量定制化的低速电动车生产需求。从实际用途来看，该底盘作为整车所有部件的安装基体，需要承接前部转向机构、中部动力电池组与驾乘座椅、后部驱动单元的全部安装载荷，同时要传递行驶过程中路面传来的冲击载荷，还要在发生低速碰撞时通过管架的形变吸收部分冲击能量，保护驾乘人员与车载部件的安全。功能特性层面，该管架结构采用分层承载设计，底部双层平行管构成主承载纵梁，沿车辆行进方向布置，

　　承担整车纵向的弯曲载荷；侧面多组竖向与斜向支撑管构成侧围框架，既可以作为车身覆盖件的安装基座，也能提升底盘整体的抗扭转刚度，避免车辆过弯时车架出现过大形变影响操控稳定性；前部伸出的管架结构预留了转向柱安装位与前轮减震器的连接支座，安装边界经过匹配校核，能适配常见的三轮电动车转向总成，不需要额外做转接支架设计；后部框架预留了驱动电机、后桥的安装孔位，孔位间距按照常规低速电动三轮的后桥尺寸设计，可直接适配市面上多数成熟的后桥驱动总成，缩短整车开发的匹配周期。设计思路上，这款底盘没有采用复杂的一体冲压结构，而是选用标准规格的圆形钢管做弯折、焊接成型，核心是考虑低速电动车的生产场景多为中小规模加工厂，

　　这类工厂普遍不具备大型冲压设备的投入能力，管架结构只需要切管机、弯管机与常规焊接设备就能完成生产，生产门槛低，同时管材的采购成本远低于定制冲压板材，能有效控制整车的制造成本。结构设计过程中，对管架的受力路径做了明确规划，驾乘人员的重量通过座椅安装梁直接传递到两侧主纵梁，电池组的重量通过底部的安装托梁分散到多根横向支撑管上，避免局部载荷集中导致焊缝开裂；斜向支撑管的布置角度经过反复调整，在保证框架内部预留足够电池安装空间的前提下，尽可能让支撑管沿受力方向布置，减少管材受到的剪切力，提升整体结构的疲劳寿命。外形尺寸与安装边界方面，该底盘整体长度适配常规三轮代步车的轴距要求，宽度方向预留了两侧车轮的安装间隙与轮边装饰件的安装空间，

　　主纵梁的离地间隙按照非铺装路面的通行需求做了设定，能应对乡村道路、厂区非硬化路面的通行需求，不会出现底盘剐蹭的问题；各个安装支座的焊接位置都预留了标准件的安装操作空间，后期装配转向机构、制动管路、线束的时候，不需要在狭窄空间内操作，能提升整车装配的效率；框架上部的结构直接作为车身的内部支撑骨架，后期安装车身覆盖件的时候，只需要在管架上预留对应的安装孔位，不需要额外搭建车身骨架，减少了整车的部件数量。从结构合理性来看，这款管架底盘的焊缝位置都避开了应力集中的弯折区域，所有管材连接位置都采用满焊工艺，焊接后做应力释放处理，能避免长期使用过程中焊缝开裂的问题；框架前部预留的防撞结构突出于转向机构前方，低速碰撞时会先接触障碍物，通过管架的溃缩吸收冲击力，避免转向机构直接受损导致车辆失控；底部的主纵梁采用双层管叠焊的结构，相比单层管结构，抗弯刚度提升明显，在满载情况下通过颠簸路面时，纵梁的形变量控制在合理范围内，不会出现底盘蹭到电池包的问题。对于三维建模从业者来说，这款模型的管架弯折弧度、连接节点的处理方式，都能作为低速载具底盘设计的参考，尤其是在小批量定制化车辆开发中，这种管架式结构的设计逻辑可以直接复用，只需要根据具体的载荷需求调整管材规格、支撑管布置位置，就能快速衍生出不同载重等级的底盘结构，大幅缩短结构设计的周期。
