便携式笔记本电源适配器结构设计

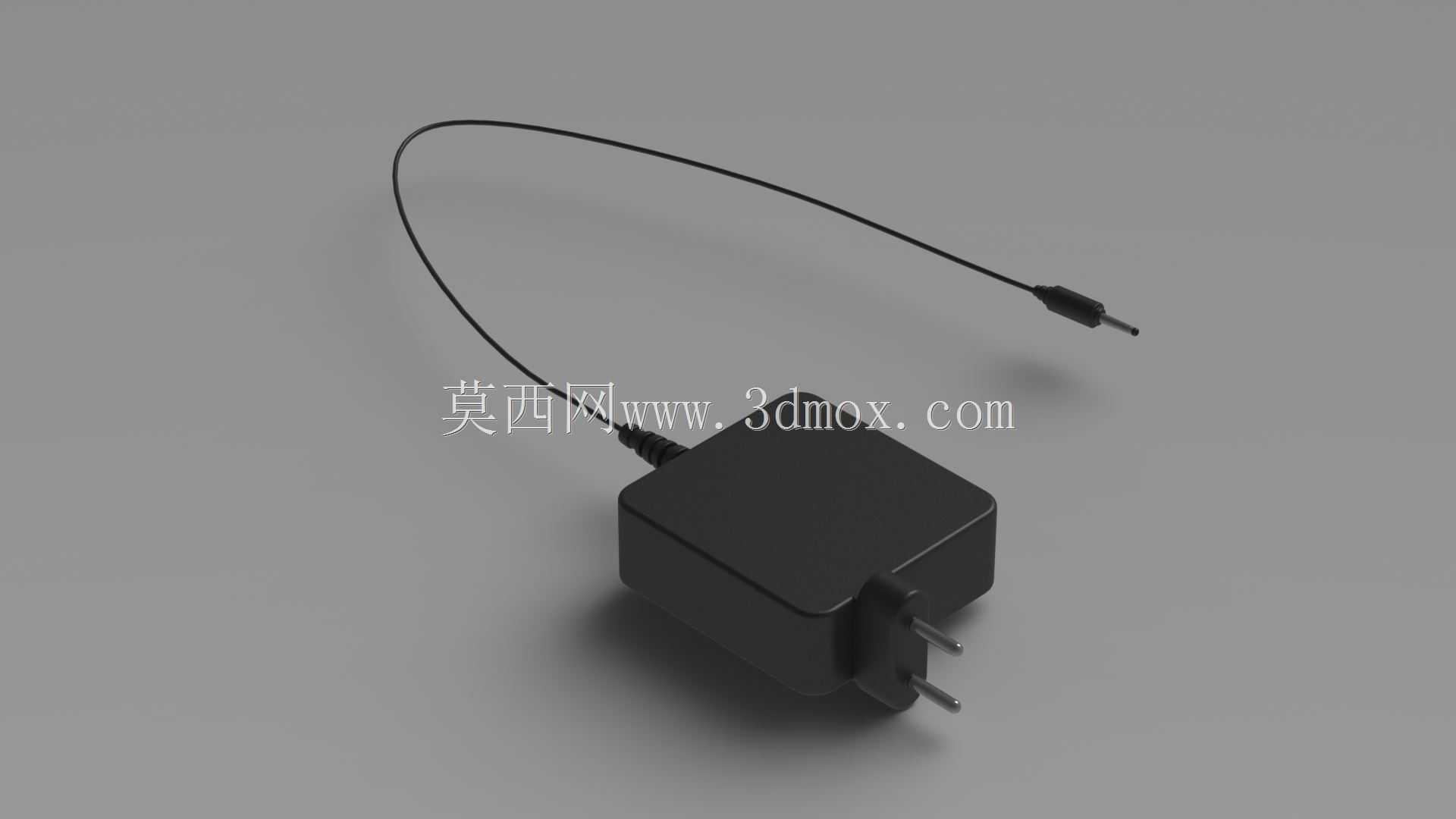

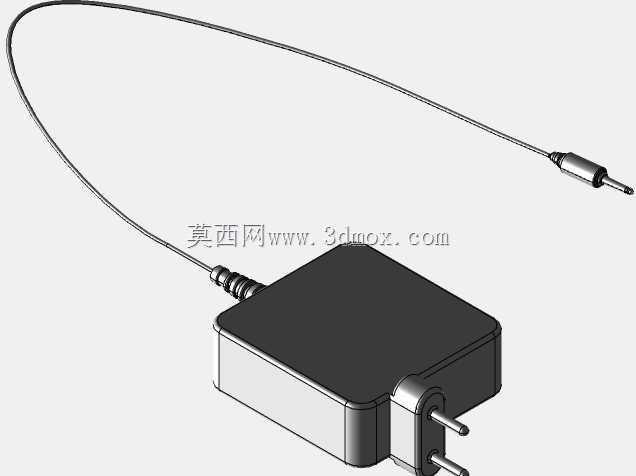

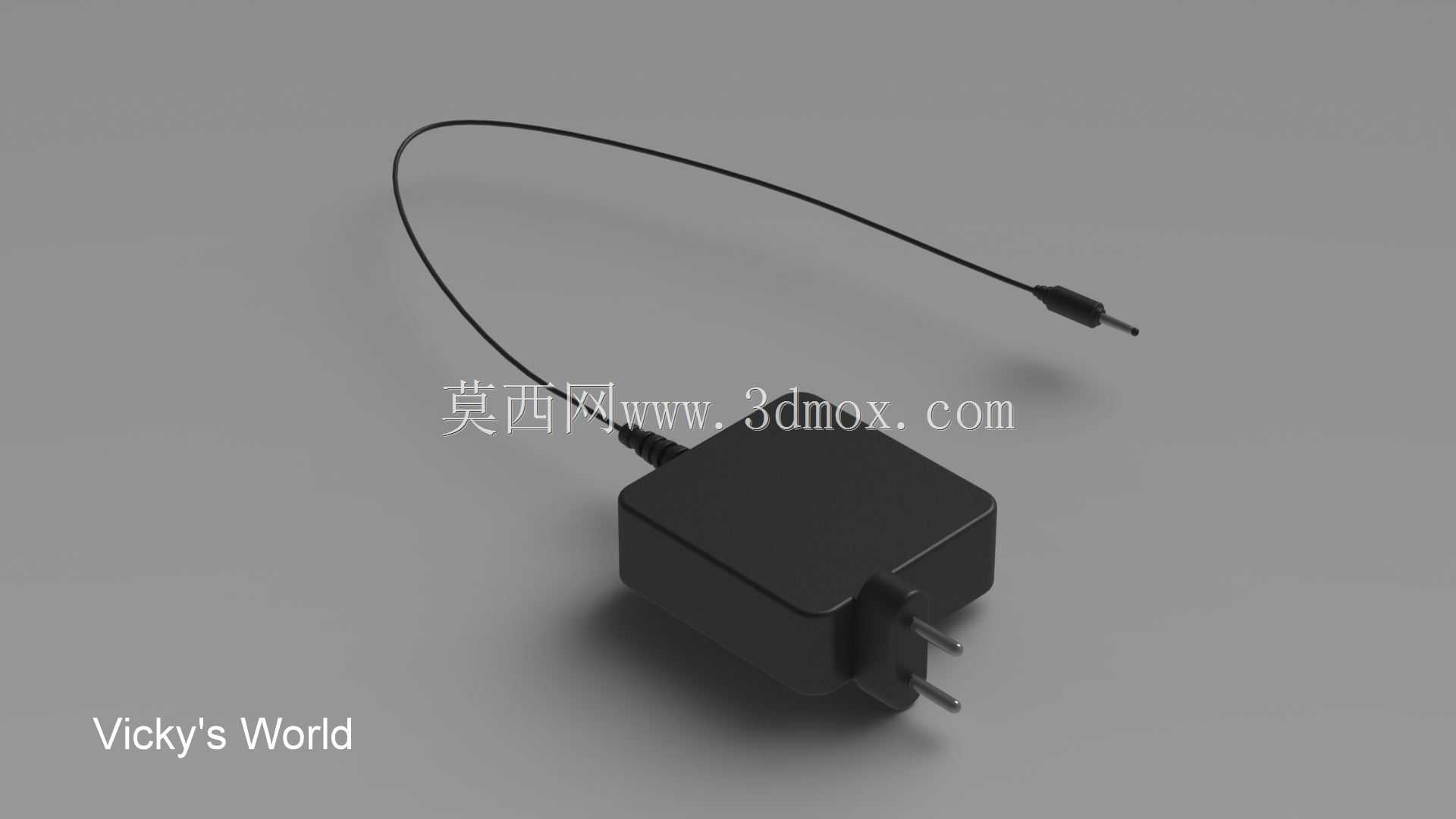

　　日常办公场景中，笔记本电脑的持续供电离不开外置电源适配器的支撑，这类部件承担着将民用交流市电转换为笔记本可用低压直流电的核心作用，是移动计算设备不可或缺的配套硬件。从结构设计层面来看，这款适配器采用一体化方块式壳体布局，插脚直接集成在壳体端面，无需额外延长输入线缆，能够直接插接在墙面插座或插排上，有效减少桌面线缆的冗余占用，适配差旅、居家办公、会议室临时供电等多场景使用需求。

　　在功能实现上，壳体内部预留了整流电路、变压模块、滤波组件的安装空间，壳体侧壁做了均匀的薄壁散热筋结构，无需额外开设大面积通风孔即可满足长时间满载工作的散热需求，同时避免灰尘、泼溅液体进入壳体内部损伤电路，提升日常使用的可靠性。输出线缆从壳体侧端的防弯折护套处引出，护套采用软硬复合材质，根部做了圆弧过渡处理，能够承受上千次的弯折拉扯，避免线缆根部断裂导致的接触不良问题，输出端的DC插头尺寸匹配常规笔记本的供电接口，插接后有足够的保持力，不会因为轻微拉扯就出现断电情况。

　　设计过程中首先考虑的是安装边界的适配性，插脚的中心距、伸出长度完全符合国标家用插座的尺寸规范，插脚根部做了限位凸台，插接时壳体端面与插座面板保持2mm左右的安全间隙，不会出现贴合过紧导致的插拔困难，也不会因为间隙过大造成插脚受力弯折。壳体的边角全部做了R3以上的圆角处理，一方面避免锐边划伤使用者，另一方面在跌落时能够分散冲击力，降低壳体开裂的概率。整体外形尺寸控制在手掌可握持的范围内，收纳时可以直接放入电脑包的侧袋，不会占用过多的收纳空间，重量分布均匀，插在墙面插座上时不会因为重心偏斜导致松脱。

　　从结构细节来看，上下壳体采用超声波焊接的方式进行合封，接缝处做了错位止口设计，焊接后接缝均匀紧密，不需要额外打螺丝即可达到足够的结构强度，同时具备一定的防水防潮能力。线缆出口位置的内部设计了线缆固定卡槽，装配时线缆被卡槽压紧，即使外部受到较大的拉扯力，力量也会作用在壳体结构上，不会直接传递到内部的电路焊点上，避免焊点脱焊造成的故障。壳体表面采用细磨砂纹理处理，不容易残留指纹和划痕，日常使用中能够长久保持外观整洁。

　　在实际使用场景中，这类适配器需要长时间处于通电工作状态，因此结构设计时充分考虑了热胀冷缩的形变余量，壳体内部的元器件安装柱预留了0.1mm的装配间隙，避免温度变化导致的元器件挤压损坏。插脚与内部电路的连接采用铆接方式，相比焊接方式具备更好的抗震动性能，差旅途中的颠簸晃动不会造成连接松动。输出线缆的长度经过合理匹配，既能够满足插座与桌面之间的距离需求，也不会因为线缆过长造成桌面缠绕杂乱。

　　对于结构设计从业者而言，这类消费电子配套配件的设计核心是在有限的空间内平衡功能实现、可靠性、使用便利性三者的关系，不需要过于复杂的结构，但是每一处细节都需要结合实际使用场景做针对性优化，比如防弯折护套的长度、圆角的大小、壳体的壁厚、插脚的位置，这些细节直接决定了产品的实际使用体验。建模过程中需要优先确认各个标准件的安装尺寸，比如插脚的标准尺寸、DC插头的规格、内部电路板的轮廓尺寸，在此基础上向外推导壳体的外形边界，同时预留足够的安全爬电距离，确保电气性能符合安全规范。
