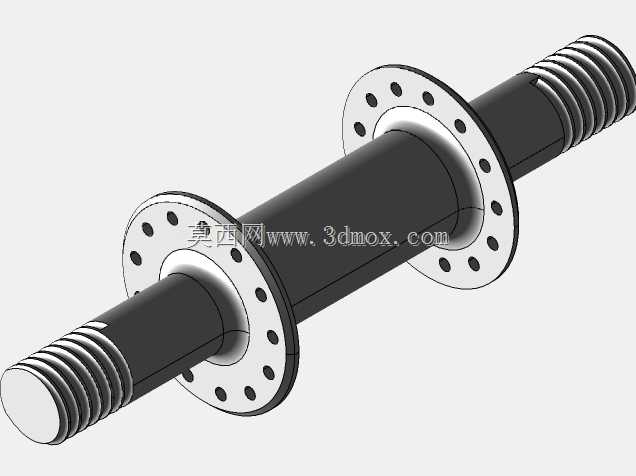

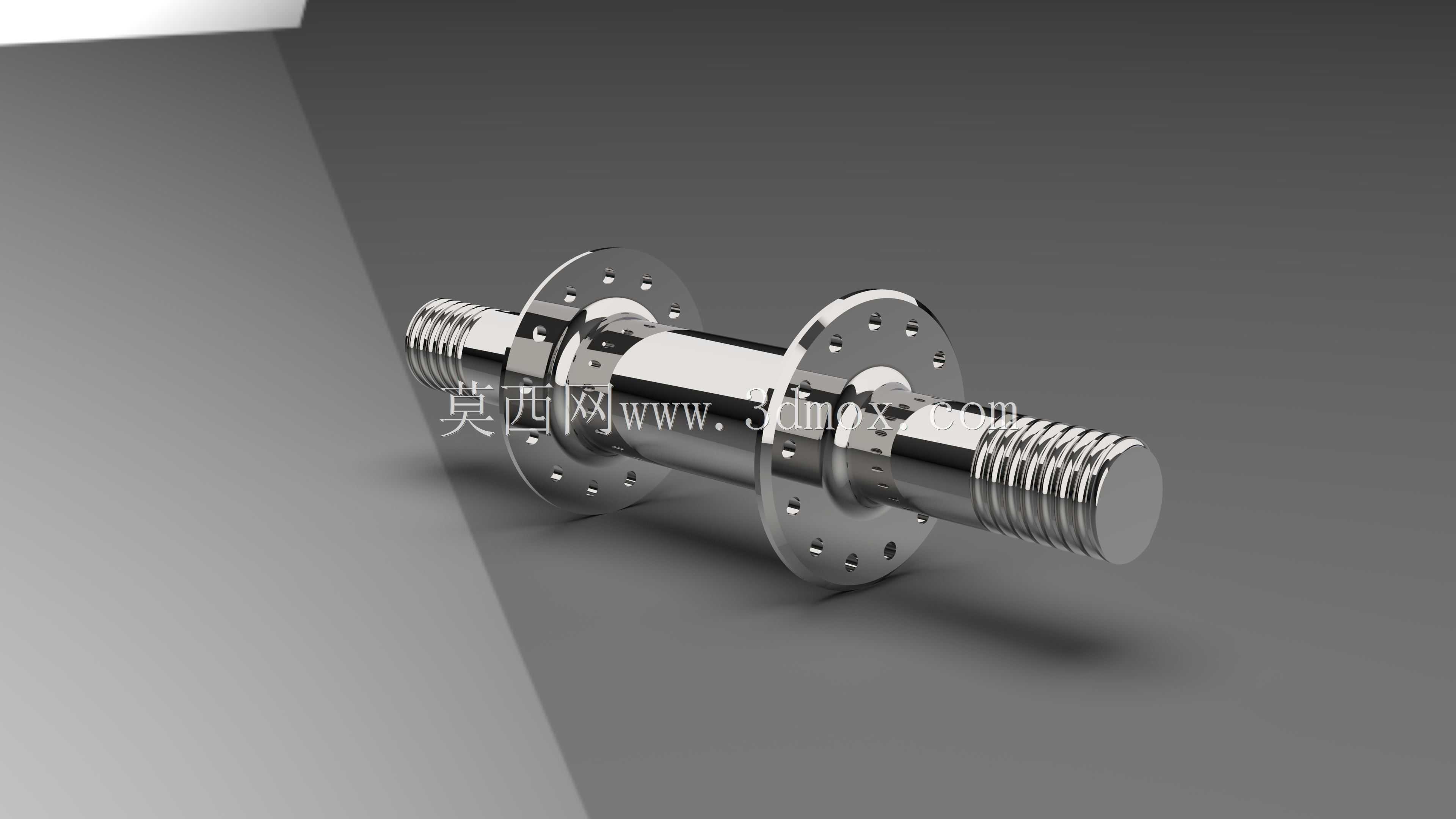

自行车双法兰带螺纹轮毂中心轴结构

　　该零件为自行车轮组核心承载构件，承担轮组与车架前叉/后叉的连接定位、载荷传递功能，是轮组旋转运动的基准支撑部件，直接决定轮组的转动顺滑度、径向跳动精度与骑行承载可靠性。从结构设计来看，零件整体采用同轴回转体布局，中间段为大直径承载轴身，两端对称布置带安装孔的法兰盘，法兰盘外侧延伸出外螺纹轴段，整体采用对称式设计以适配轮组居中安装的需求，避免轮组偏摆带来的骑行阻力增大、轮圈偏磨等问题。两端的外螺纹轴段用于配合锁紧螺母，实现轴体与车架叉体的轴向锁紧固定，螺纹规格选用自行车行业通用的标准细牙螺纹，既保证足够的锁紧力防止骑行过程中轴体松脱，又能避免粗牙螺纹带来的应力集中问题，提升轴端的抗疲劳性能。法兰盘上沿圆周均布的安装孔，

　　用于穿接辐条端头或者配合花鼓壳体的定位销，实现轴体与花鼓、轮圈的刚性连接，均布的孔位设计能够保证轮组辐条拉力均匀分布，避免局部拉力过大导致的辐条断裂、轮圈失圆问题，法兰盘的外径尺寸经过匹配计算，能够适配常规公路车、山地车的辐条编法，支持交叉编、直拉编等多种编圈方式，满足不同骑行场景下的轮组刚性需求。中间的大直径轴身是主要的承载段，设计时通过增大轴径提升抗弯截面模量，能够承受骑行过程中来自路面的垂直冲击载荷、转弯时的侧向载荷以及驱动时的扭矩载荷，轴身表面做高光精加工处理，既降低表面粗糙度减少与轴承内圈的配合磨损，又能保证轴承安装的同轴度，减少轮组转动时的径向跳动。在安装边界上，两端螺纹段的长度经过严格控制，

　　既保证锁紧螺母有足够的啮合行程实现可靠锁紧，又不会因为螺纹过长导致螺母突出叉体过多，避免与碟刹夹器、变速组件等周边部件发生运动干涉；两法兰盘之间的间距匹配常规花鼓的壳体宽度，能够保证轴承安装位置居中，让轮组两侧的轴承受力均匀，延长轴承使用寿命；法兰盘上的安装孔孔径适配标准辐条帽尺寸，无需额外扩孔即可完成编圈作业，降低装配难度。在实际应用场景中，该轴件可适配城市通勤车、入门山地车等多种车型的轮组装配，既可以作为原厂轮组的替换维修配件，也可以用于手工自编轮组的核心承载件，其对称式结构设计无需区分前后、左右方向，装配时容错率更高，适合维修场景下的快速更换作业。设计过程中针对轴类零件常见的应力集中问题，在法兰盘与轴身、

　　螺纹段的过渡位置均采用圆角过渡处理，避免直角台阶带来的应力集中，防止长期交变载荷下出现轴体断裂的失效问题；同时整体结构采用等强度设计思路，在保证足够承载能力的前提下尽可能控制零件重量，避免不必要的材料冗余，兼顾轮组轻量化与结构可靠性的平衡。零件的同轴度公差控制在较高精度等级，保证两端轴承安装后旋转中心重合，减少轮组转动时的阻力，提升骑行时的顺滑度，降低长途骑行中的能量损耗。
