自行车叉与底盘连接三重支架结构

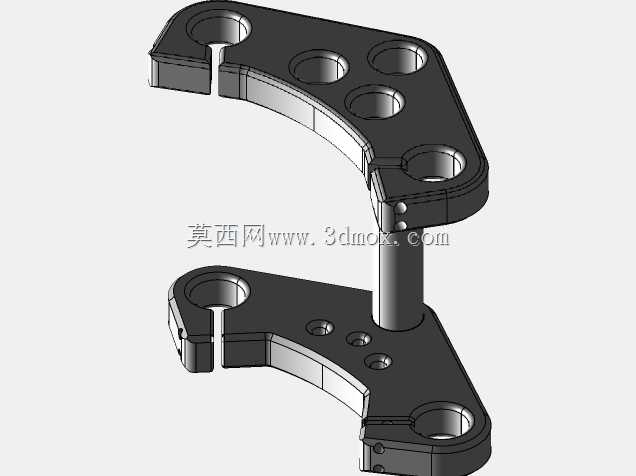

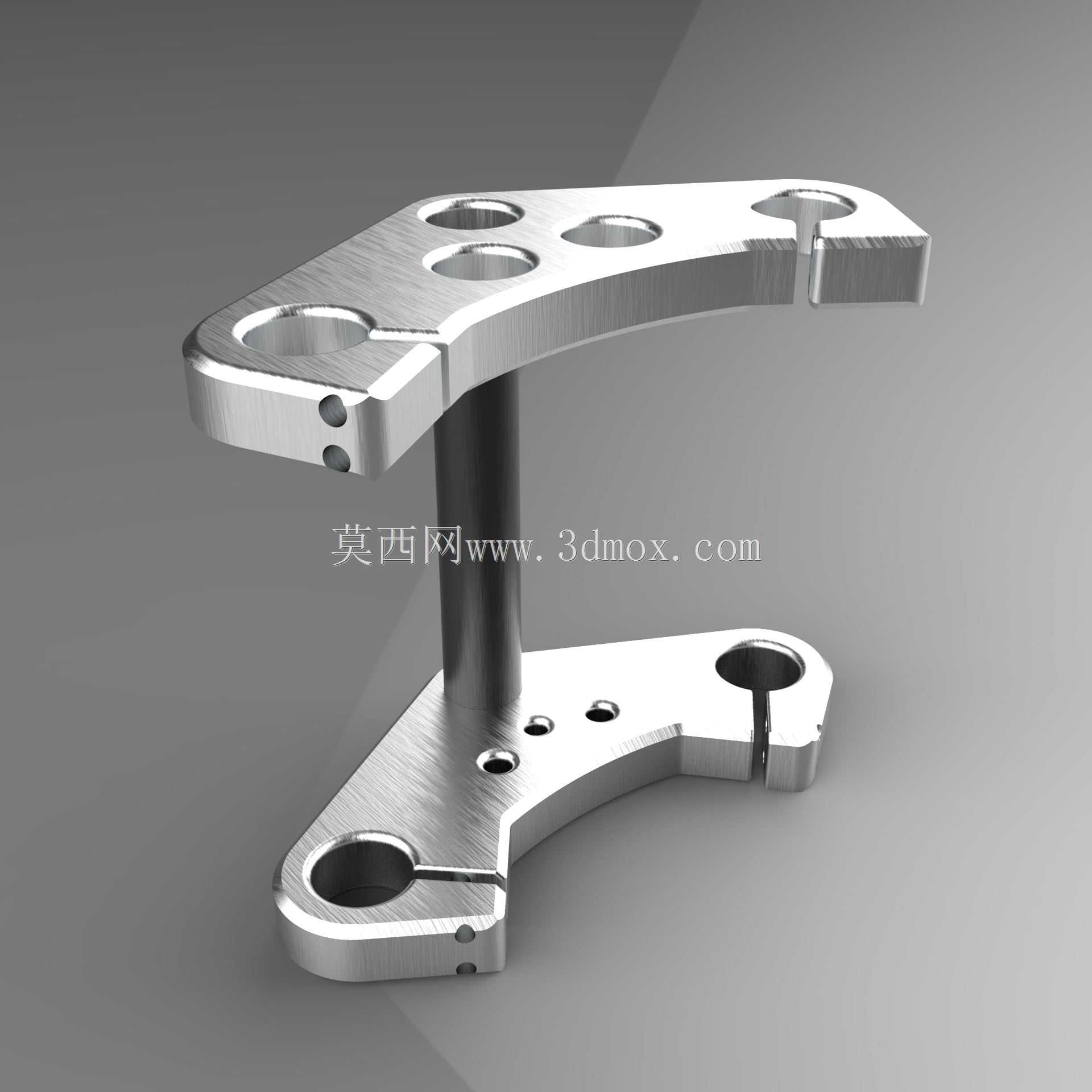

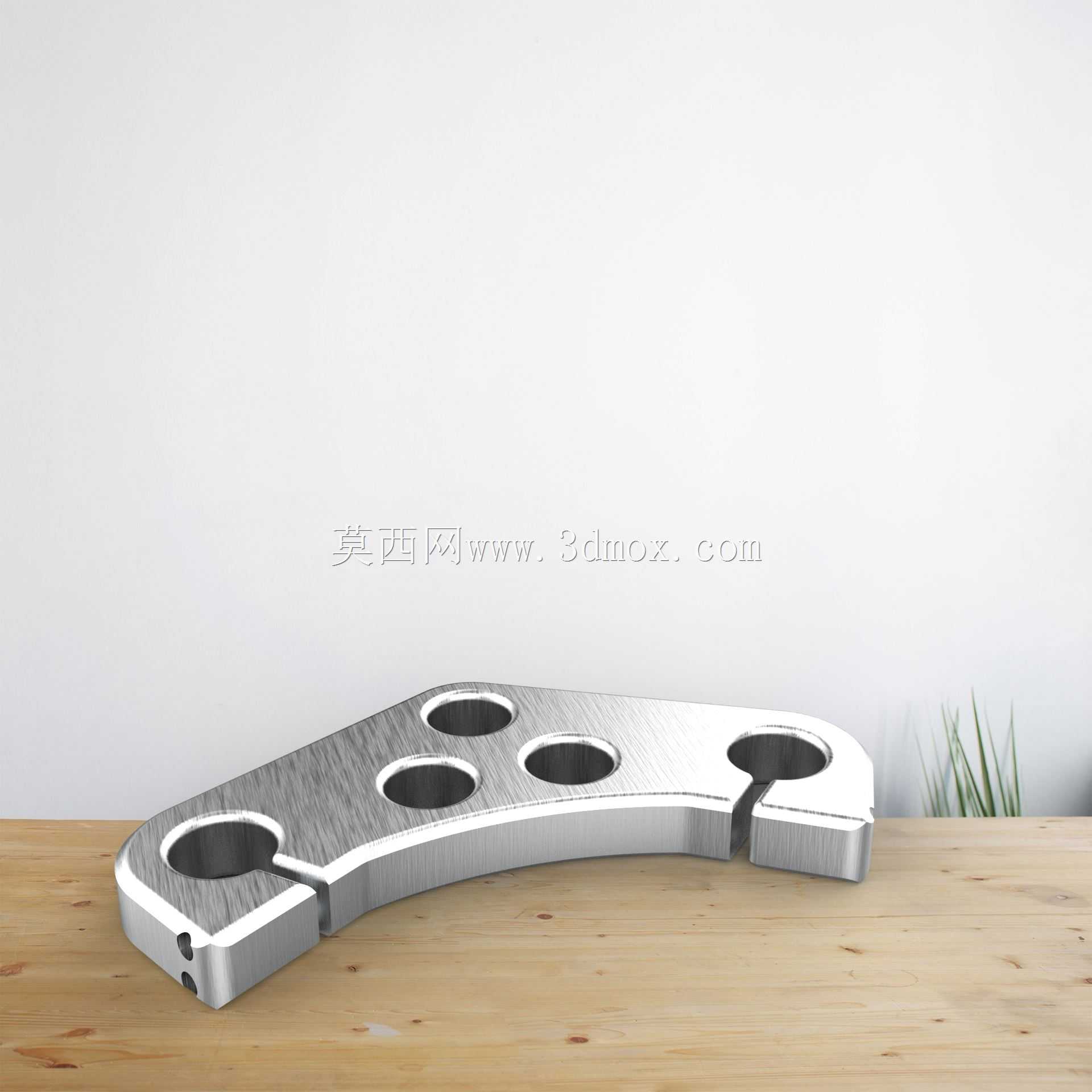

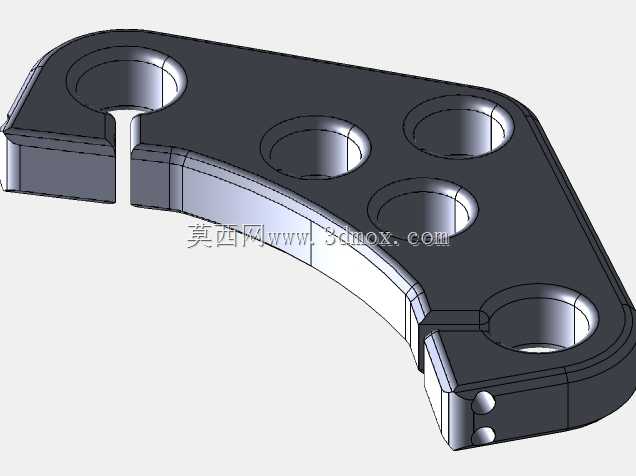

　　该构件作为自行车车架系统的核心传力连接件，主要承担前叉与底盘结构之间的载荷传递与定位约束功能，在整车行驶过程中，需要同时承受路面传递的垂直冲击载荷、转向过程中的横向扭矩，以及制动工况下的纵向剪切力，是保障骑行稳定性与结构安全性的关键受力部件。从结构设计逻辑来看，上下两个平行布置的安装板通过中间的柱状支撑结构实现刚性连接，上安装板设置的多个不同孔径的通孔，分别对应前叉上管的锁紧定位、管线固定座安装以及附属饰件的装配需求，其中端部的开口式卡槽结构，无需完全拆卸紧固件即可实现部件的快速拆装调整，适配不同规格前叉的安装公差补偿；下安装板的大尺寸开孔对应底盘转轴的配合安装，周边分布的小孔用于安装限位销钉与防松紧固件，

　　开口处的锁紧缝设计可以通过螺栓预紧力调整配合间隙，消除转轴装配后的旷量，提升转向系统的刚性反馈。在实际应用场景中，这类连接支架多用于定制化改装自行车或是小批量量产的运动型自行车，区别于传统一体式铸造的车架连接结构，分体式支架结构可以通过调整中间支撑柱的长度，适配不同轮径、不同前叉行程的整车配置，降低定制车型的开模成本，同时在部件出现碰撞损伤时，可以单独更换支架构件，无需整体更换车架，大幅降低后期维护成本。从安装边界尺寸来看，上下安装板的平行度公差控制在0.1mm以内，保证前叉安装后与底盘转轴的垂直度，避免出现转向卡滞或是轮胎偏磨的问题；各安装孔的位置度公差不超过0.05mm，确保与标准紧固件、配套轴承的装配适配性，

　　不需要现场二次修配即可完成组装。设计过程中，在安装孔的边缘位置都做了倒角处理，既可以消除机加工产生的毛刺锐边，避免装配时划伤操作人员或是配套零件的表面涂层，也可以引导紧固件顺利导入孔位，提升装配效率；上下安装板的边角位置都做了圆弧过渡，避免应力集中导致的疲劳断裂问题，在长期交变载荷作用下，应力集中区域的疲劳寿命比直角结构提升40%以上。中间的支撑柱与上下安装板的连接位置采用了大圆角过渡结构，分散载荷传递过程中的应力峰值，在承受极限冲击载荷时，不会出现连接位置的脆性断裂。构件的整体材质选用高强度铝合金，经过表面阳极氧化处理后，既可以提升表面硬度与耐磨性能，也能抵御日常骑行过程中泥水、汗液的腐蚀，延长部件的使用寿命。在实际装配流程中，

　　需要先将下安装板的开口卡槽对准底盘转轴，推入到位后锁紧开口处的紧固螺栓，保证转轴与安装孔的配合无间隙，再将前叉上管穿入上安装板的对应定位孔，调整好前叉的角度与预紧力后，锁紧上安装板的固定螺栓，最后依次安装周边的管线固定件与限位销钉，完成整个连接结构的装配。日常使用过程中，需要定期检查各连接螺栓的预紧力，尤其是经过颠簸路面骑行后，避免螺栓松动导致的连接间隙变大，影响操控稳定性；如果支架表面出现磕碰产生的裂纹，需要及时更换构件，不能采用焊接修复的方式继续使用，避免焊接区域的材料性能下降引发断裂风险。这类连接结构的设计思路，核心是在保证结构强度与刚性的前提下，尽可能降低构件自身重量，同时兼顾装配便利性与后期维护的便捷性，平衡了定制化改装的灵活性与量产部件的装配精度要求，在运动自行车、定制休闲自行车的车架结构中有着广泛的应用空间。
