双滑轮组起重吊钩结构设计

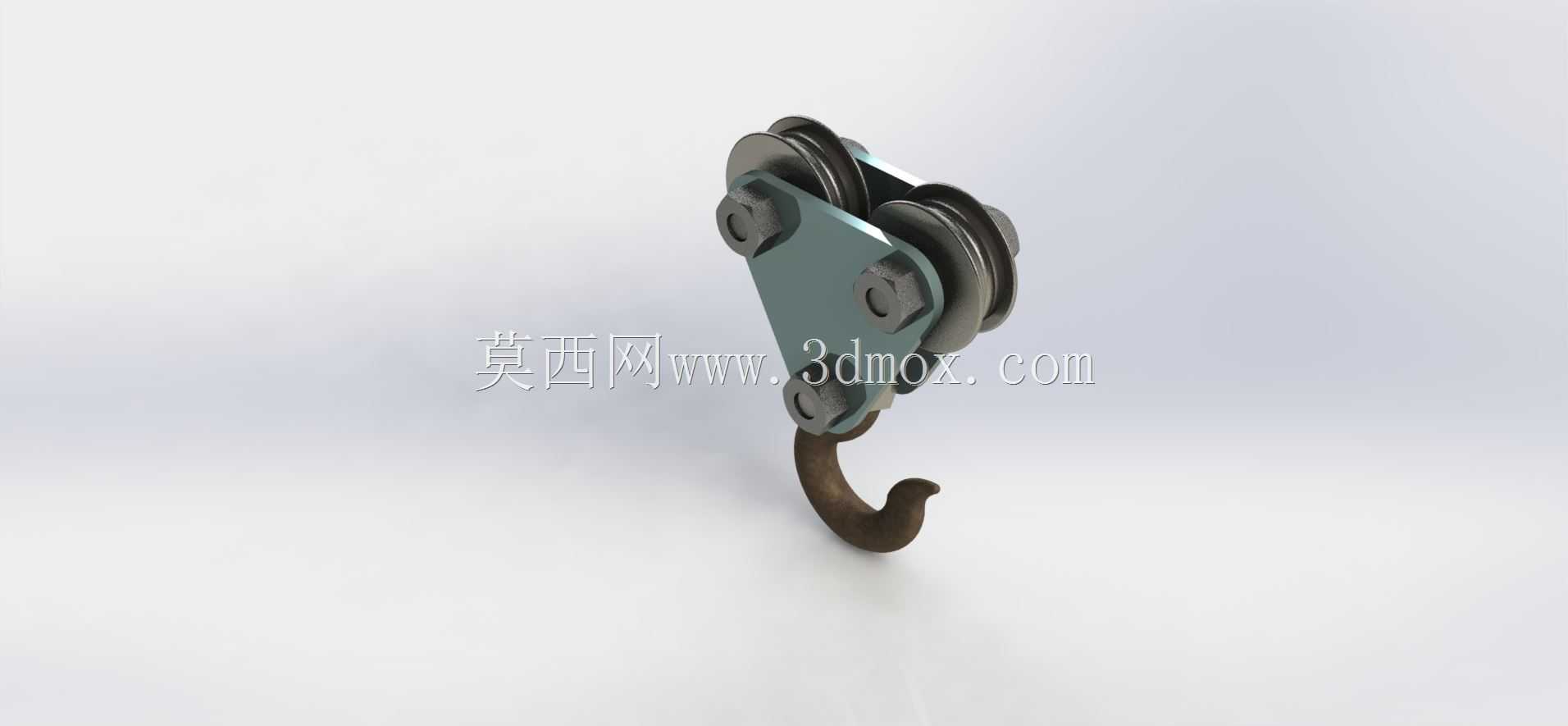

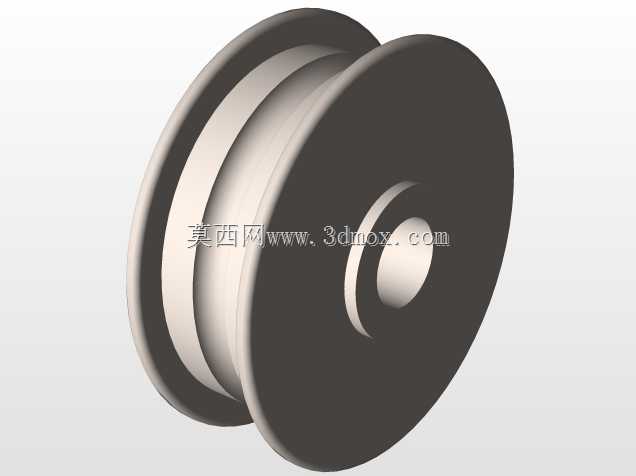

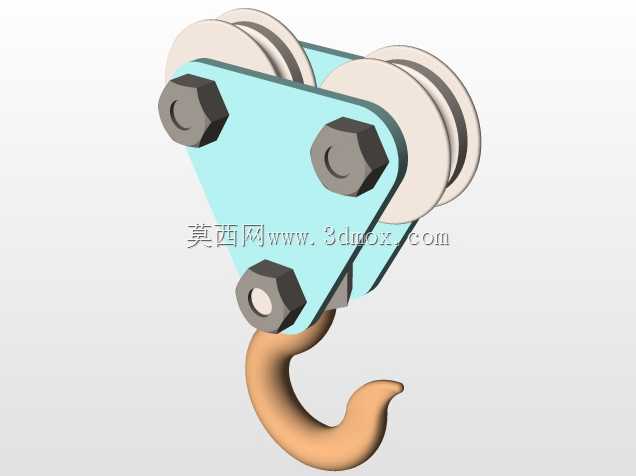

　　在车间重型工件转运、港口散货装卸、基建现场建材吊装这类常规起重作业场景里，吊钩总成是直接承接载荷、连接起升钢丝绳与被吊物的核心受力部件，这套双滑轮结构的吊钩，适配中小吨位的桥式起重机、门式起重机以及流动式起重机的起升机构末端，区别于单滑轮吊钩的载荷分配特性，双滑轮的排布能让钢丝绳入槽角度更平缓，减少钢丝绳与滑轮槽边缘的硬摩擦，延长钢丝绳的实际使用寿命。从结构设计逻辑来看，整个吊钩总成采用三角式侧板承载结构，两块对称布置的高强度结构钢侧板作为核心承载基体，上部穿装两根滑轮轴，分别套装带滚动轴承的钢制滑轮，滑轮槽型经过圆弧优化，匹配对应直径的起重钢丝绳，避免钢丝绳在槽内出现挤压变形；侧板下部通过吊钩横梁连接锻造吊钩，

　　横梁与侧板之间加装耐磨衬套，允许吊钩在承载状态下绕横梁轴线自由转动，方便被吊物调整吊装方位，吊钩尾部的螺纹连接部位采用加厚防松螺母锁紧，配合开口销做二次防脱保护，避免作业过程中螺母松脱引发载荷坠落风险。从安装边界来看，整套吊钩总成的上部滑轮间距与起升机构的钢丝绳倍率匹配，双滑轮结构对应2倍率或者4倍率的起升绳排布，安装时需要核对滑轮槽底的直径差，保证两个滑轮的绳槽处于同一中心平面，避免钢丝绳出现跳槽、偏磨问题；侧板外侧的滑轮轴端采用压板固定，轴端预留的润滑注油孔直通滑轮轴承位置，日常维护时可以直接在外部加注润滑脂，不需要拆解整个吊钩结构，降低现场维护的工作量。吊钩的钩身部分采用模锻工艺成型，钩腔内部尺寸适配常规的卸扣、

　　吊装带吊环连接，钩口位置预留了安全防脱挡板的安装位，作业时防脱挡板靠弹簧力自动封闭钩口，防止吊索具从钩口意外滑出。在实际工况适配性上，这套结构的吊钩总成没有额外的复杂电控或者液压部件，纯机械结构的可靠性更高，适合在多粉尘、高湿度的户外作业场景使用，不需要额外做特殊的防护处理；侧板上的减重孔在不降低整体结构强度的前提下，减少了总成自身的重量，降低起升机构的无效载荷消耗，同时减重孔也可以作为吊装翻转的工艺孔，方便车间组装或者现场更换时的转运操作。设计过程中对滑轮轴、吊钩横梁、侧板这几个核心受力件都做了载荷校核，按照额定起重量的1.5倍做静载强度验算，保证在突发冲击载荷下不会出现塑性变形，滑轮的轮缘部分做了加厚处理，

　　即使出现轻微的钢丝绳跳槽碰撞，也不会轻易出现轮缘开裂的问题。在现场安装适配时，需要注意吊钩处于最低工作位置时，滑轮组与起升机构卷筒之间的安全距离要符合起重设备的安全规范，预留足够的制动行程，同时吊钩的转动部位要保证转动灵活，不能有卡滞问题，否则吊装作业时钢丝绳容易出现扭结，影响起升过程的平稳性。
