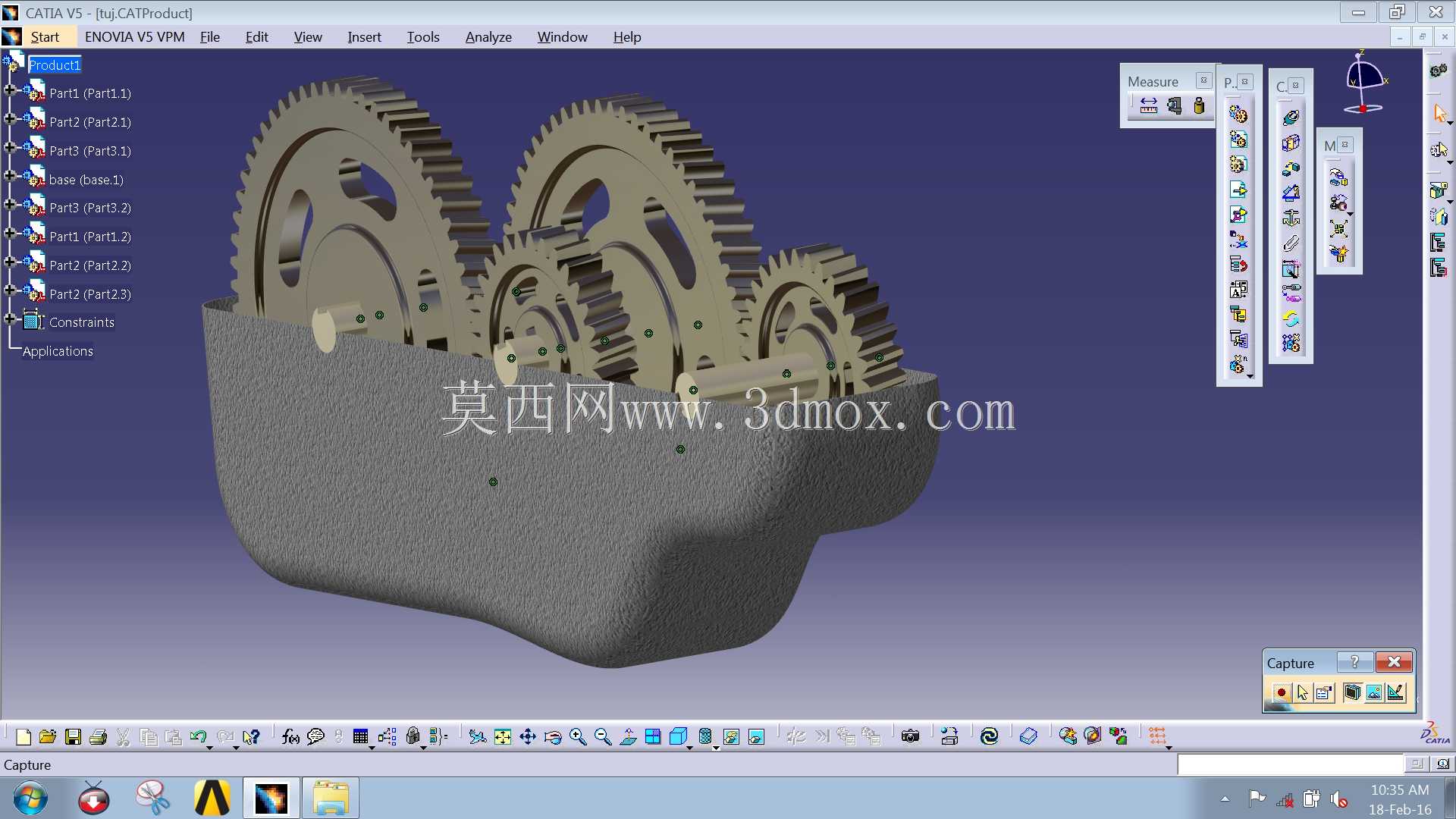

二级齿轮减速箱内部传动结构三维数模

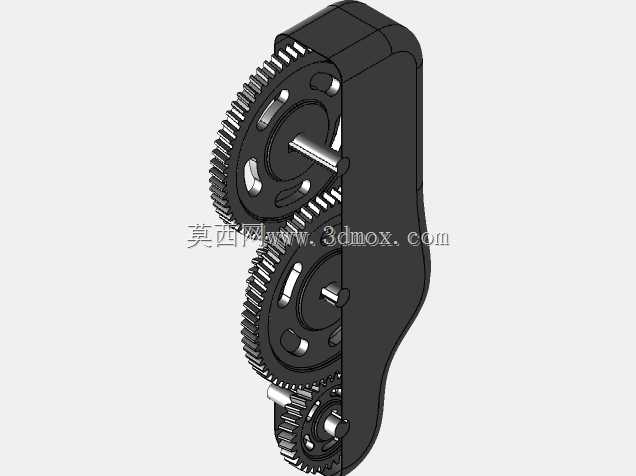

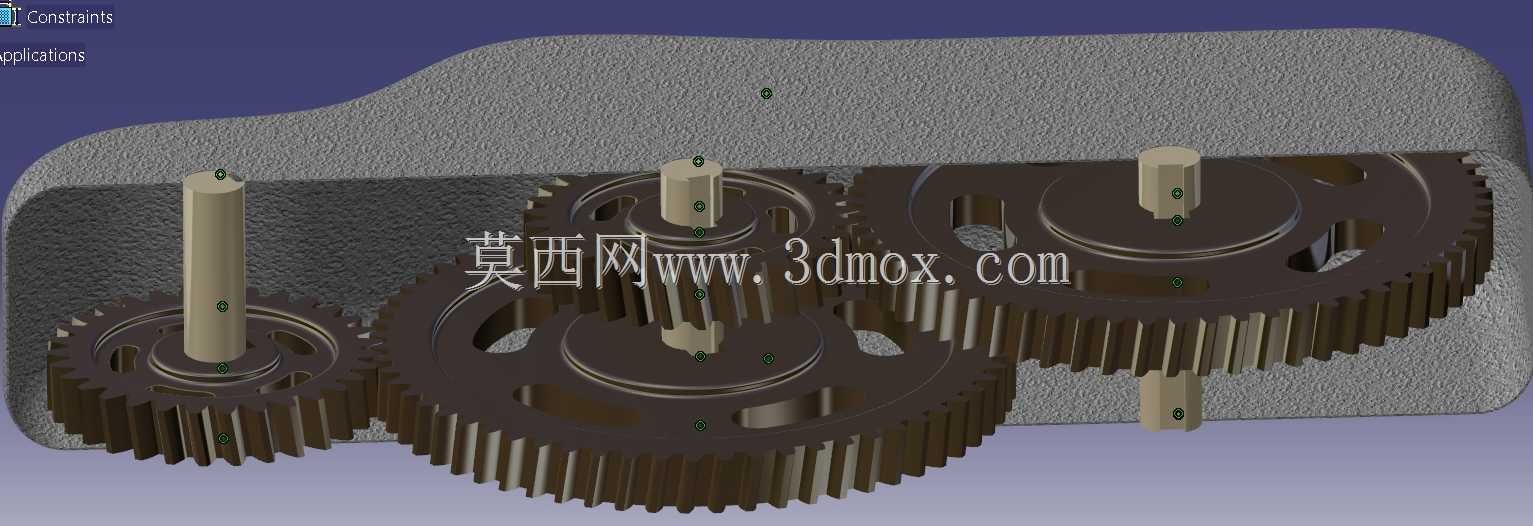

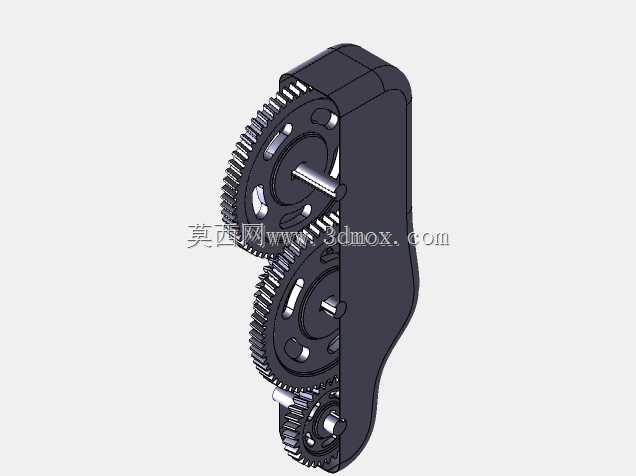

　　这款二级齿轮减速箱的结构设计，核心围绕动力输入后的转速匹配、扭矩放大需求展开，在常规工业传动场景里，这类减速结构常被布置在原动机与工作执行端之间，解决原动机输出转速过高、输出扭矩无法满足负载工况的匹配问题，比如输送线驱动辊、小型物料提升机构、轻工设备的传动端，都能见到同结构减速箱的应用。从结构布局来看，该减速箱采用两级圆柱齿轮啮合传动，输入轴端的小齿轮首先与中间轴上的大直径齿轮完成第一级减速，中间轴同轴布置的小齿轮再与输出轴端的大齿轮完成第二级减速，两级传动的齿数比经过匹配计算，能在紧凑的箱体空间内实现目标传动比，相比单级齿轮减速结构，同等传动比下二级结构的径向尺寸更可控，不会出现单级大齿轮直径过大导致箱体臃肿的问题，

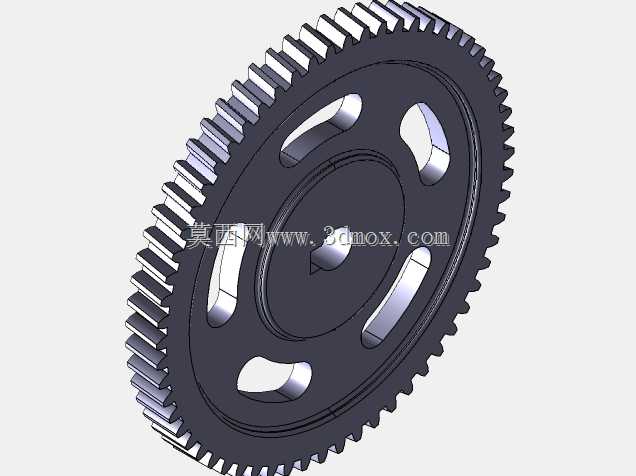

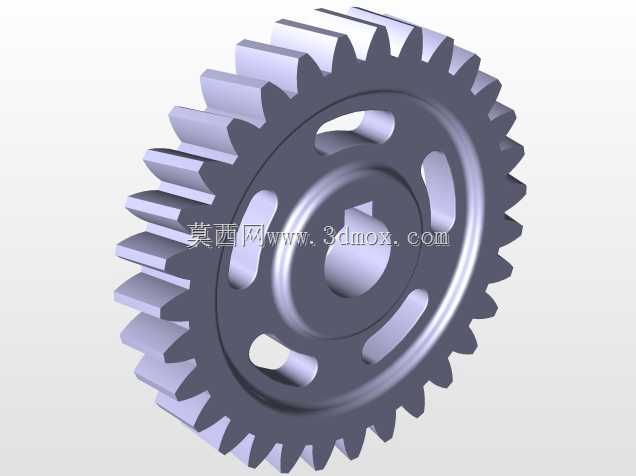

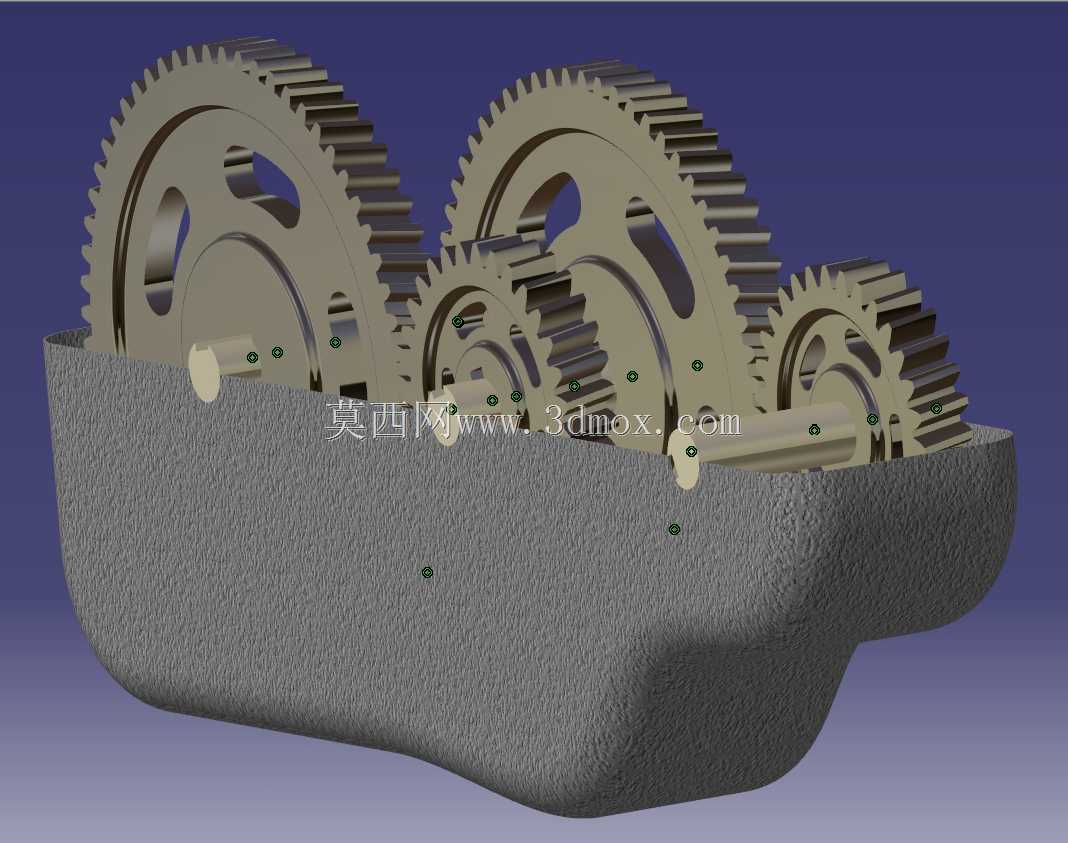

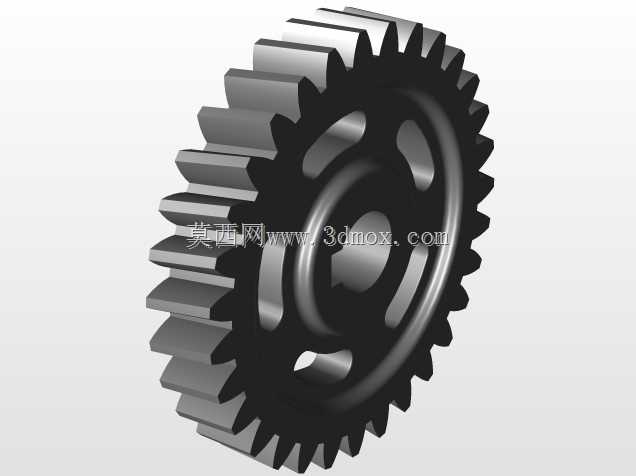

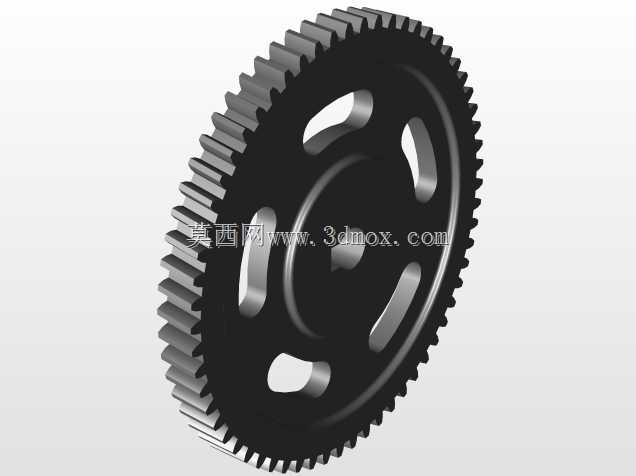

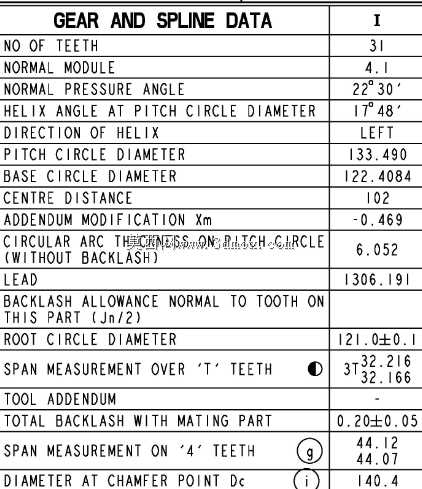

　　更适合安装空间有边界限制的设备场景。箱体采用剖分式的下箱体承载结构，箱体内壁预留了齿轮啮合的安全运转间隙，同时设置了对应轴系的安装定位凸台，能保证各传动轴的平行度公差，避免齿轮啮合时出现偏载、齿面接触应力不均的问题；箱体上的螺栓孔位按照轴系受力分布布置，在轴承安装位附近加密了固定点位，能抵消齿轮传动过程中产生的径向分力，避免长期运转后箱体结合面出现渗油、轴系偏移的问题。齿轮部分采用直齿圆柱齿轮结构，加工工艺性更好，装配时不需要额外调整轴向啮合位置，对安装精度的容错率更高，适合中低速、载荷平稳的通用传动场景；每级齿轮的轮毂位置都做了减重孔设计，在保证轮齿强度、轮毂与轴配合过盈量满足要求的前提下，尽可能降低齿轮自身的转动惯量，减少启动、

　　换向过程中的惯性冲击，同时也能降低整体设备的自重。在安装边界上，该减速箱的输入、输出轴端同轴度偏差控制在常规工业安装允许范围内，箱体底部的安装基面做了平整加工，预留的安装孔位间距符合通用减速设备的安装尺寸规范，不需要对配套设备的安装机架做大规模改造就能直接适配；箱体内腔的容积设计兼顾了齿轮润滑的储油需求，运转时齿轮带起的润滑油能飞溅到各轴承位、齿轮啮合面，形成稳定的油膜，减少传动过程中的磨损，不需要额外增设复杂的强制润滑回路，降低了后期维护的复杂度。从传动特性来看，两级齿轮的传动比分配遵循了等强度设计思路，让两级齿轮的齿面接触强度、齿根弯曲强度尽量保持在同一水平，避免某一级齿轮过早出现疲劳损坏，延长整体结构的使用寿命；

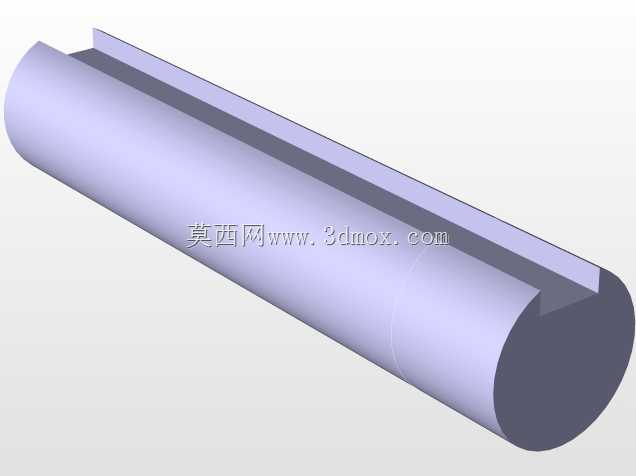

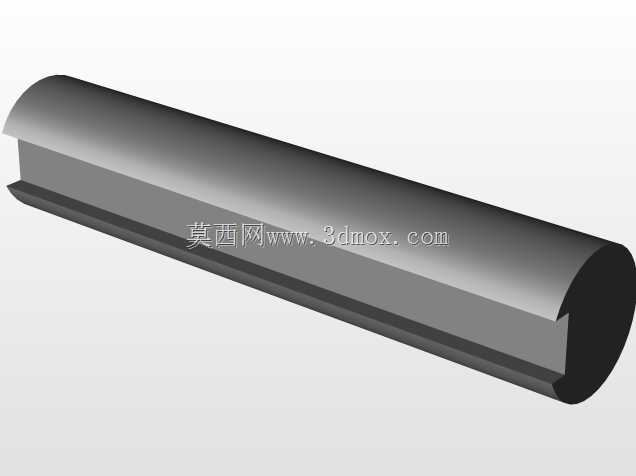

　　轴系上的轴承位预留了标准轴承的安装尺寸，用户可以根据实际载荷大小选配不同精度等级的深沟球轴承或者圆锥滚子轴承，适配不同冲击程度的负载工况。在实际选型应用中，这类二级齿轮减速箱可以匹配常规的异步电机、伺服电机作为动力输入，通过调整齿轮的齿数搭配，还能衍生出不同传动比的系列型号，覆盖不同输出转速、输出扭矩的需求，相比蜗轮蜗杆减速结构，齿轮传动的机械效率更高，长期运转的能耗更低，适合连续运转的工业生产场景；箱体的外形轮廓做了圆弧过渡处理，既避免了尖锐棱角带来的安装安全隐患，也能提升箱体的结构刚性，减少运转过程中的箱体共振噪音。
