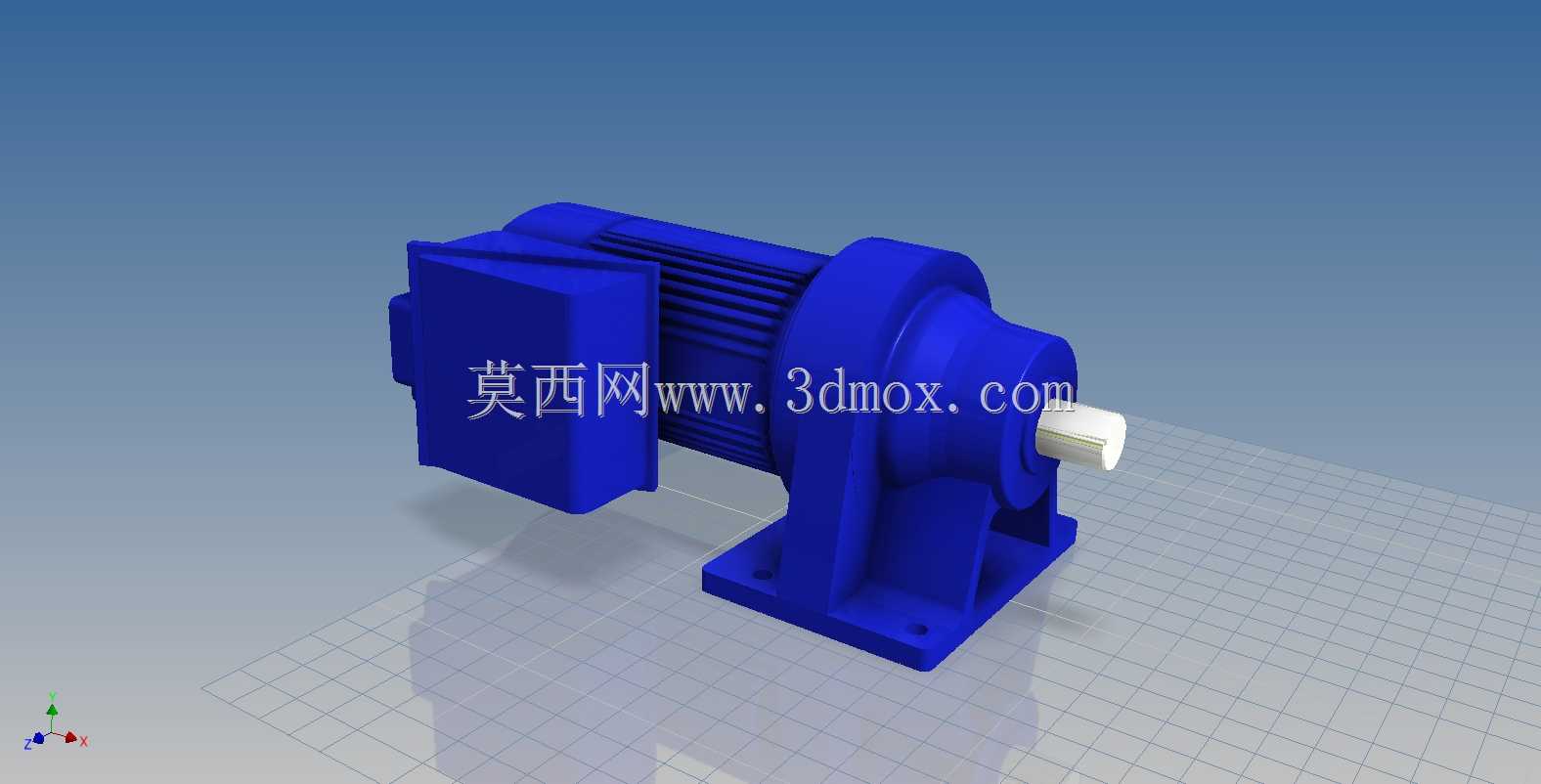

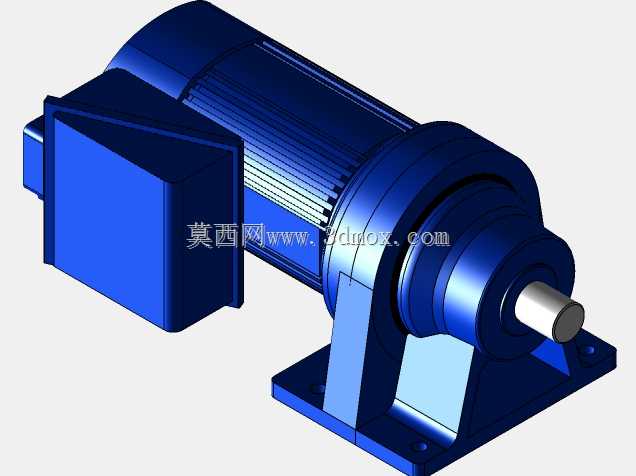

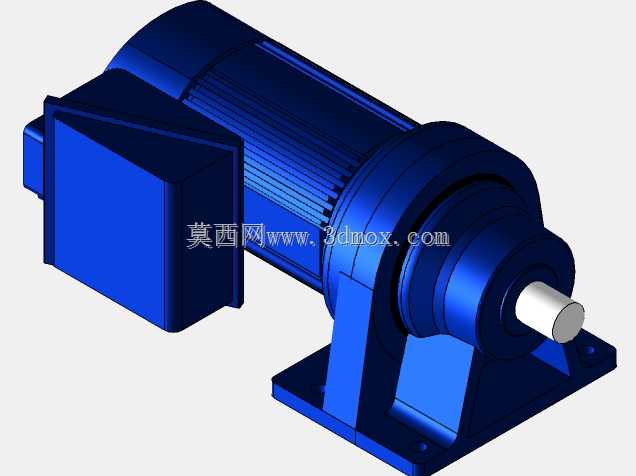

住友卧式齿轮减速电机一体化传动结构

　　在自动化生产线输送段、包装机械主驱动、轻工设备动力传输这类对安装空间有严格限制的场景里，集成式齿轮减速电机一直是动力端选型的核心选项，这款住友系列的卧式减速电机结构，刚好对应了中小扭矩恒定输出工况的安装需求。做三维建模的时候最先要卡准的是安装底座的边界尺寸，底座上的四个安装沉孔位置直接决定了现场改造时能不能直接替换原有同功率段的减速单元，不用重新在设备机架上打孔攻丝，这点在老旧产线升级项目里尤其重要，很多现场运维人员最在意的就是替换件能不能做到原位安装，减少停机改造的时长。

　　从结构布局来看，电机部分和减速齿轮箱采用一体化铸造成型的壳体，没有额外的连接法兰盘，既减少了传动链上的同轴度误差累积，也压缩了整体的轴向长度，对比分体式的电机加联轴器加减速器的组合，轴向尺寸能缩短近三分之一，刚好适配那些机架侧边安装空间局促的工位。输出轴采用实心平键轴结构，轴伸长度和键槽尺寸匹配常规的链轮、同步带轮安装公差，不用额外加工转接套，现场装配的时候直接把传动件套入锁紧紧固螺钉就能完成动力对接。

　　建模过程中需要重点还原的是壳体的散热筋结构，电机段外壳的轴向散热筋和齿轮箱段的加强筋做了平滑过渡，既保证电机运行时的热量能通过筋片快速散出，也能提升整个壳体的抗扭刚度，毕竟设备启停瞬间的冲击载荷会直接作用在齿轮箱壳体上，筋条的排布角度和厚度直接影响壳体的形变余量。接线盒布置在电机壳体的侧上方，接线口的朝向预留了足够的线缆弯曲空间，不管是从设备上方还是侧方走动力线缆，都不会出现线缆弯折半径过小导致的线芯损伤问题。

　　齿轮传动部分采用的是斜齿轮减速结构，建模时要注意各级齿轮的中心距公差，还有输入轴电机转子和齿轮箱第一级主动轮的同轴度配合，实际装配中这个位置的同轴度如果超差，运行时会出现明显的齿轮啮合噪音，还会加速轴承的磨损。输出端的轴承座位置做了加厚处理，能承受径向的皮带拉力或者链轮张紧力，很多输送线工况下输出端要承受不小的径向载荷，如果轴承位壁厚不够，长期运行会出现轴承座开裂的问题。

　　安装底座的平面度在建模时也要做合理的公差预留，实际加工中底座安装面如果平面度超差，锁紧安装螺栓后会导致壳体形变，进而影响内部齿轮的啮合间隙，轻则运行噪音变大，重则出现齿轮打齿的故障。油位观察孔的位置设置在齿轮箱侧下方，刚好对应齿轮箱润滑油的正常油位区间，日常运维的时候不用拆开箱体就能观察润滑油的状态，减少日常维护的工作量。注油孔和放油孔的位置分别布置在箱体的上方和最底端，换油的时候能把旧油完全排空，不会在箱体底部残留油泥杂质。

　　整个结构的重心落在安装底座的中心区域，卧式安装时四个安装螺栓的受力比较均匀，不会出现单侧螺栓受力过大松动的问题。输出轴的中心高尺寸是选型时的核心参数，建模时严格还原了对应型号的中心高尺寸，保证和配套传动部件的中心高对齐，不用额外调整垫铁来补偿高度差。壳体表面的安装凸台位置也做了还原，方便后续加装防护罩或者转速检测传感器的时候有对应的安装位置，不用后期在壳体上额外钻孔破坏壳体的密封性能。

　　从实际应用的角度出发，这类一体化减速电机常用在0.1kW到2.2kW功率段的恒定转速输出场景，比如皮带输送机的驱动辊、小型提升机的动力端、包装设备的送膜机构、食品加工生产线的传送带驱动，这些场景不需要频繁调速，对运行稳定性要求高，需要长期免维护运行，一体化的密封结构能避免粉尘和水汽进入箱体内部，适配车间多粉尘、偶尔有冲洗需求的工况。建模时还原的密封槽结构也对应了实际的O型圈安装位置，箱体合箱面的密封槽深度和宽度都符合常规密封件的选型尺寸，保证合箱后不会出现润滑油渗漏的问题。
