插齿机用插齿刀头执行总成结构

项目分类:机床 发布时间:2021-11-27 ID:420528
  • 插齿机用插齿刀头执行总成结构
  • 插齿机用插齿刀头执行总成结构
  • 插齿机用插齿刀头执行总成结构
  • 插齿机用插齿刀头执行总成结构
  • 插齿机用插齿刀头执行总成结构
  • 插齿机用插齿刀头执行总成结构
  • 插齿机用插齿刀头执行总成结构
  • 插齿机用插齿刀头执行总成结构
  • 插齿机用插齿刀头执行总成结构
  • 插齿机用插齿刀头执行总成结构
  • 插齿机用插齿刀头执行总成结构
  • 插齿机用插齿刀头执行总成结构
  • 插齿机用插齿刀头执行总成结构
  • 插齿机用插齿刀头执行总成结构
  • 插齿机用插齿刀头执行总成结构
  • 插齿机用插齿刀头执行总成结构
  • 插齿机用插齿刀头执行总成结构
  • 插齿机用插齿刀头执行总成结构
  • 插齿机用插齿刀头执行总成结构
  • 插齿机用插齿刀头执行总成结构
  • 插齿机用插齿刀头执行总成结构
  • 插齿机用插齿刀头执行总成结构

  在齿轮加工车间的插齿工序段,这套插齿刀头执行总成是承担齿形切削动作的核心执行部件,直接决定内齿、外齿以及带台肩特殊齿轮的加工精度与切削稳定性。不同于普通车床的走刀部件,插齿刀头需要同时完成上下往复的主切削运动、绕自身轴线的圆周进给运动,以及配合工作台的让刀动作,整套结构的刚性与动作配合精度,直接影响加工后齿轮的齿向误差、齿形累积误差。

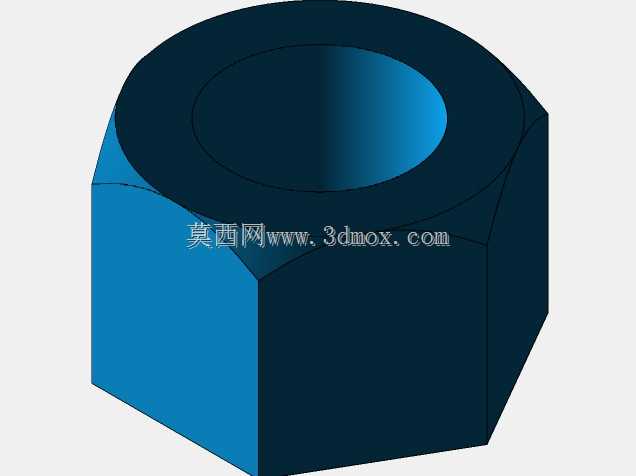

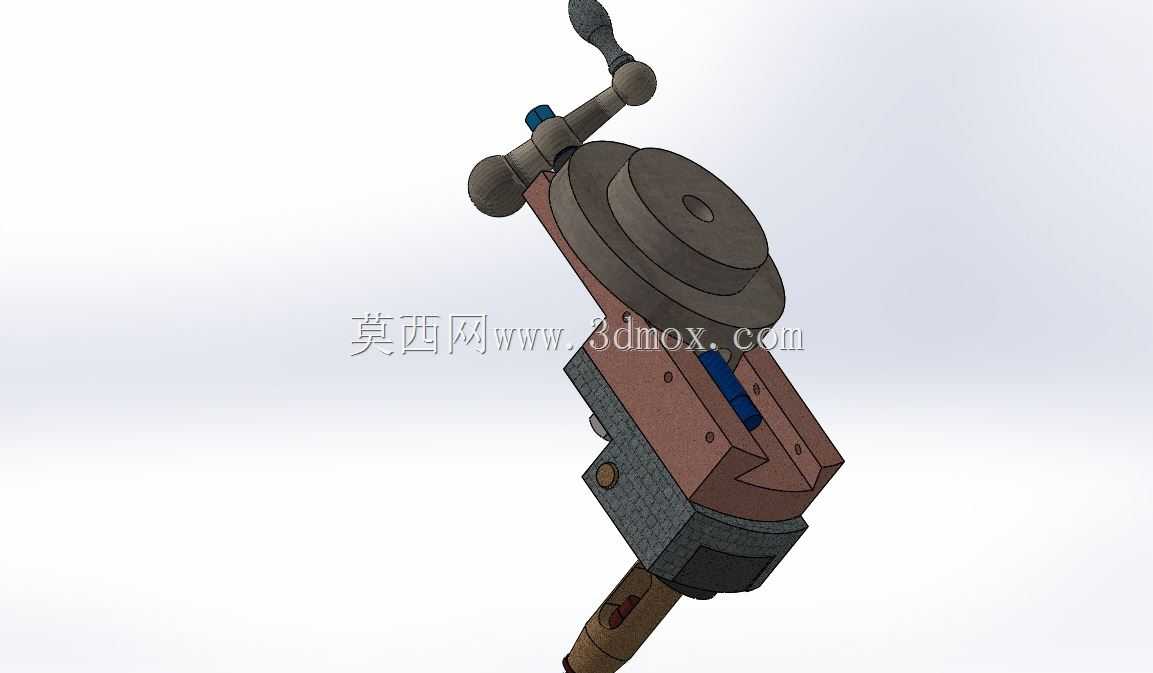

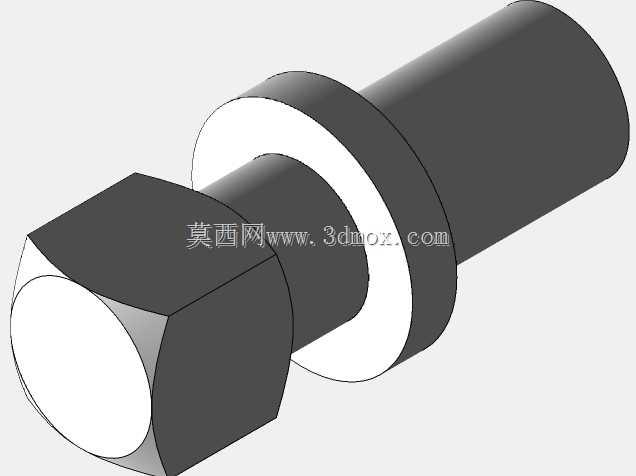

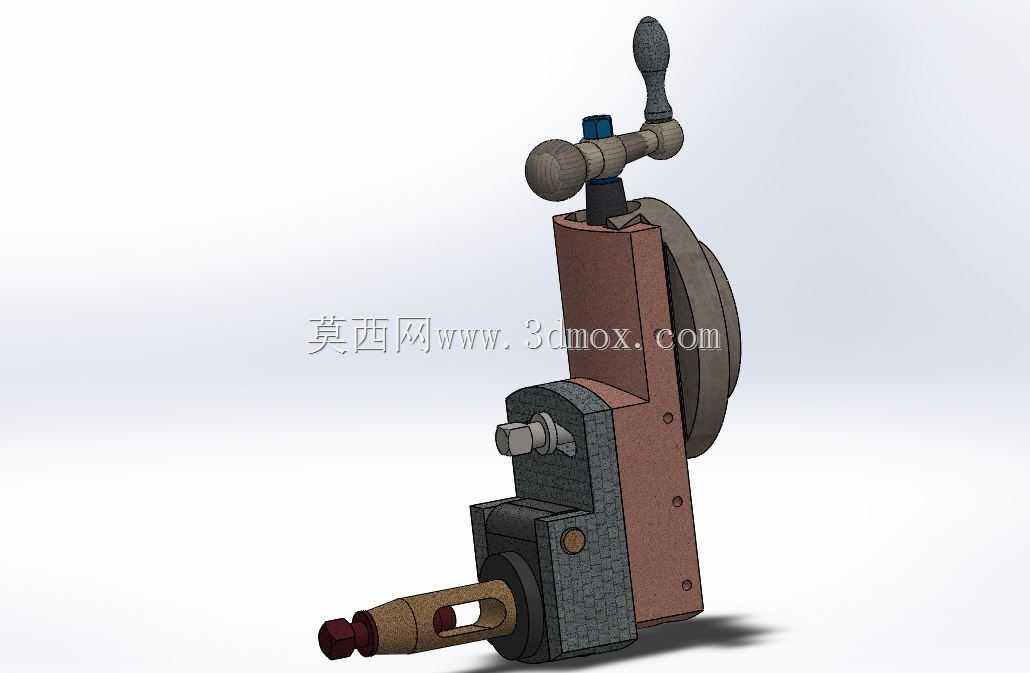

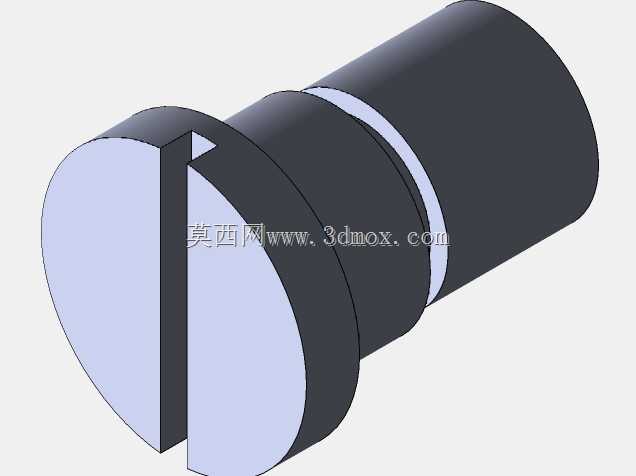

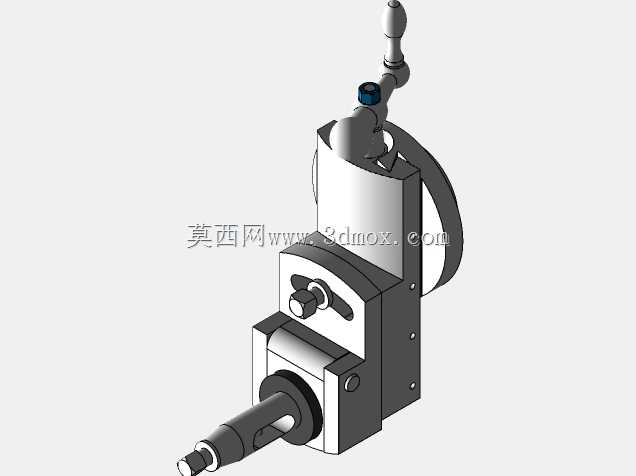

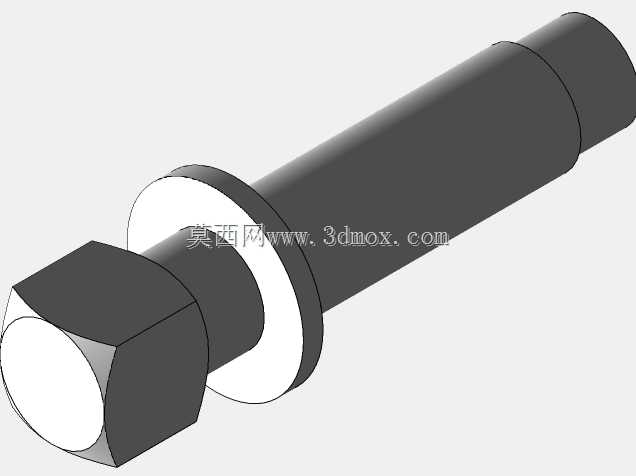

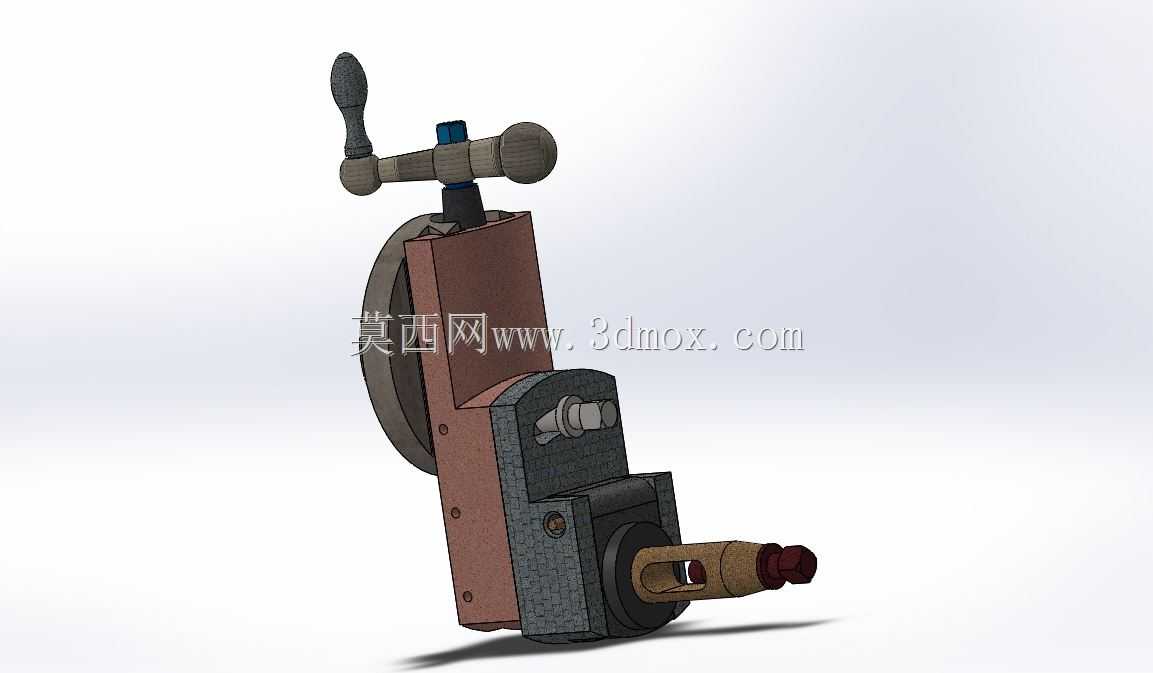

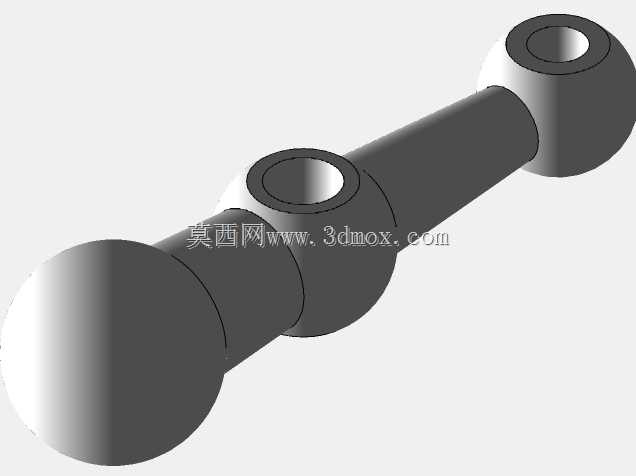

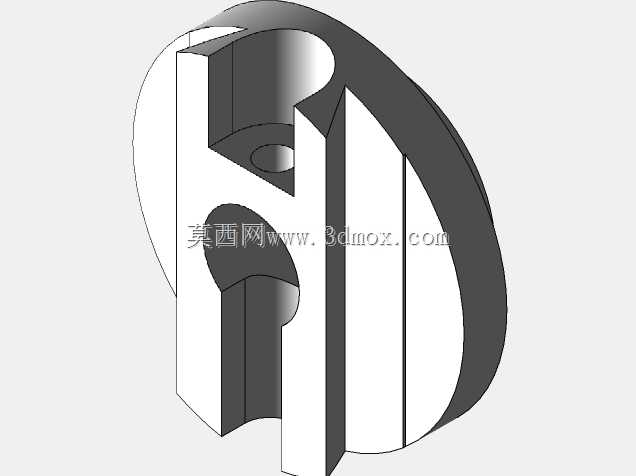

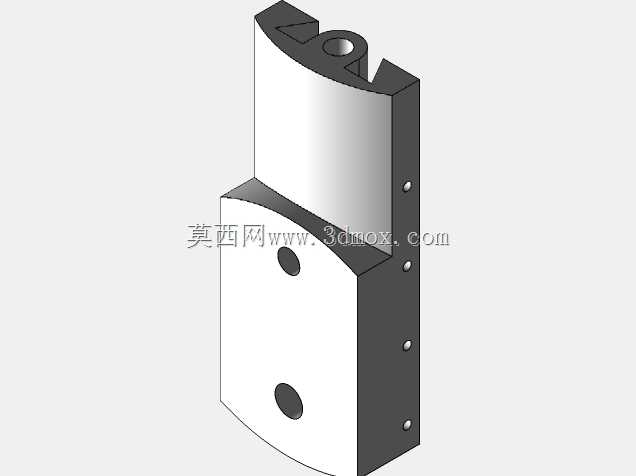

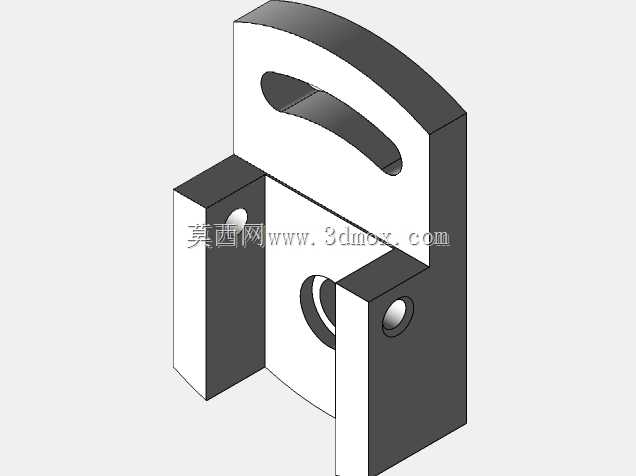

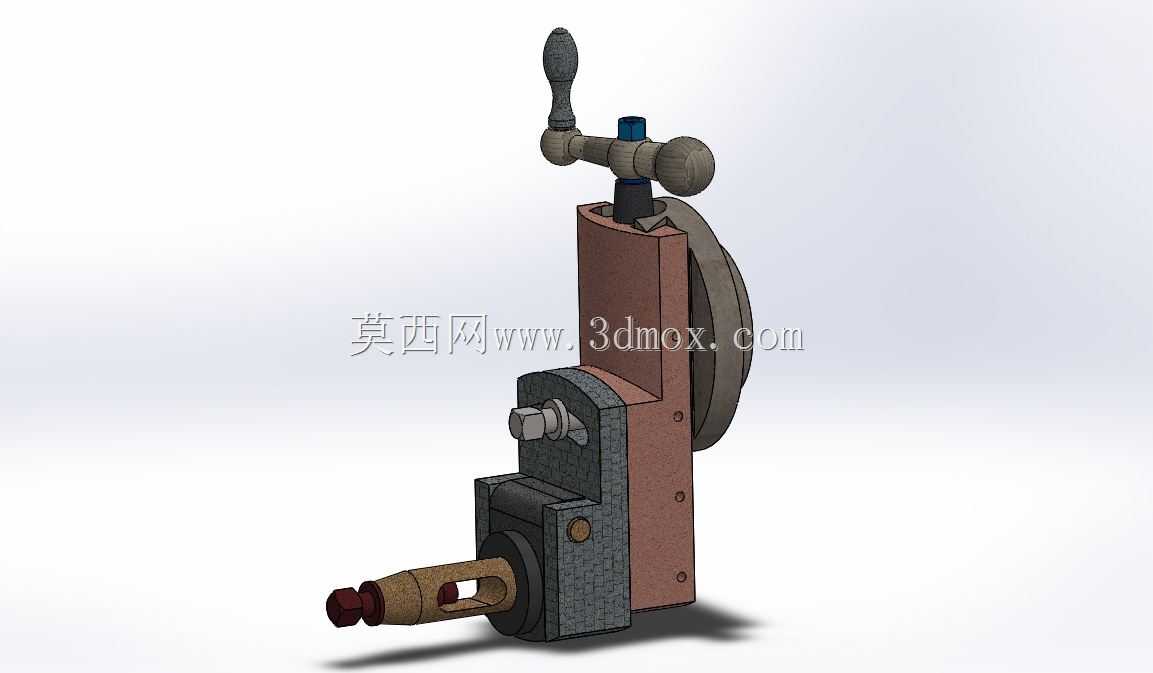

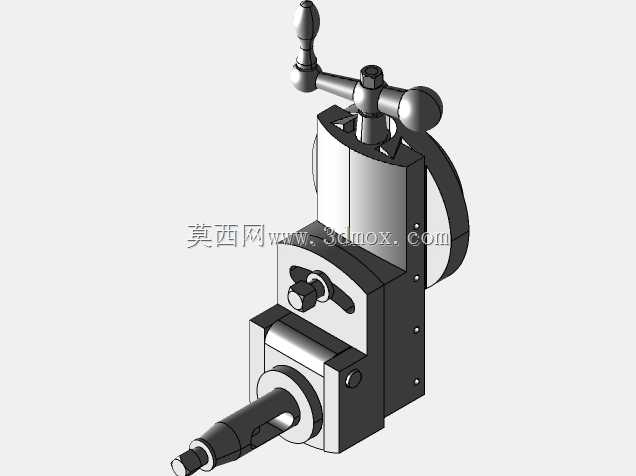

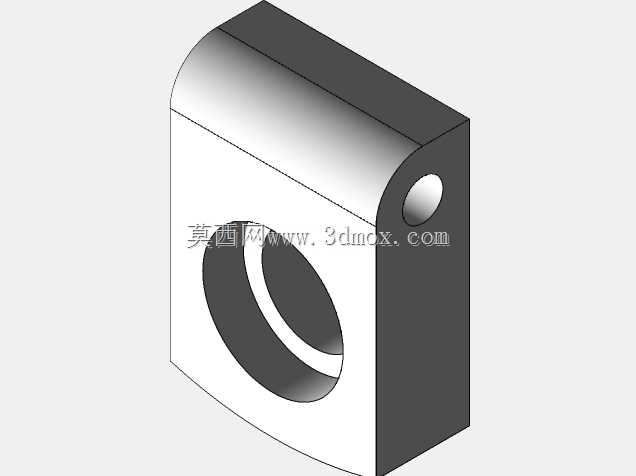

  从结构布局来看,总成采用立式集成排布,上部的操作手柄组件用于手动调整刀杆初始装夹位置,方便操作人员更换不同规格插齿刀时快速对准工件基准,手柄处的防滑滚花结构适配车间带油污的操作场景,避免调整过程中打滑。中部的主体支撑座采用铸铁材质一体铣削成型,安装面预留了与插齿机滑枕对接的定位销孔与螺栓过孔,安装时可直接通过销孔完成与滑枕的定位,无需反复打表找正,大幅缩短换型调整时间。支撑座侧面的圆盘构件是圆周进给的蜗轮副组件,通过与机床进给轴的蜗杆啮合,将旋转运动精准传递到刀杆主轴,传动间隙控制在0.02mm以内,避免进给过程中出现爬行导致齿面出现振纹。

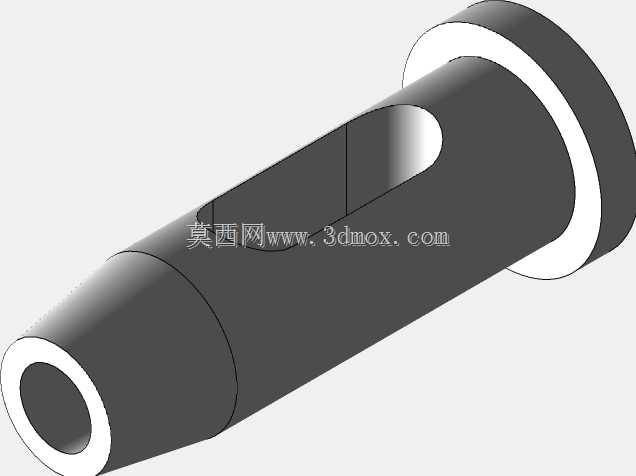

  下部的刀杆装夹部位采用莫氏锥孔配合锁紧结构,可适配不同柄径的标准插齿刀,装夹时锥面的自锁特性可保证切削过程中刀杆不会出现径向窜动,前端的扁尾结构可传递切削扭矩,满足大模数齿轮加工时的大扭矩切削需求。总成侧面的调节旋钮用于调整插齿行程的起始位置,针对不同齿宽的工件,可通过该旋钮快速调整往复行程的上下限位,减少空行程占比,提升加工效率。

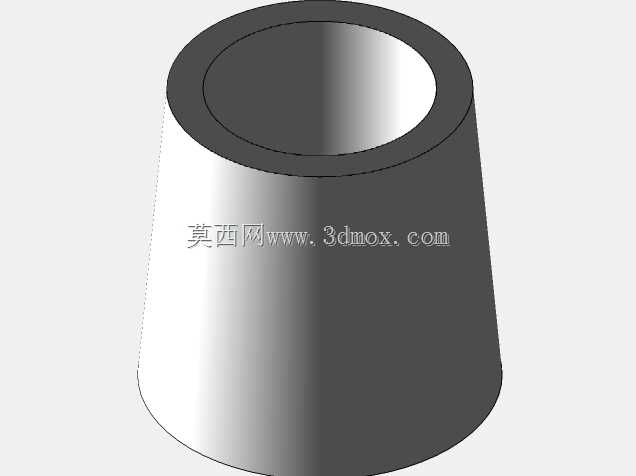

  在实际安装适配层面,这套总成的安装基准面平面度控制在0.01mm以内,与滑枕贴合后无需额外加装调整垫片即可保证刀杆轴线与工作台回转轴线的平行度要求,整体外形尺寸适配主流型号的Y54、Y5120等常规插齿机,安装边界不会与机床的工作台防护罩、工件夹具产生运动干涉。切削过程中,总成内部的导向套采用铜合金镶嵌结构,可对往复运动的主轴起到持续润滑导向作用,降低高速往复运动时的磨损,延长部件维护周期。让刀动作的驱动结构集成在支撑座内部,切削回程时可带动刀杆微量后退,避免刀齿后刀面与已加工齿面产生摩擦划伤,保证齿面粗糙度达到加工要求。

  从设计逻辑上,这套总成优先考虑了车间实际使用的维护便捷性,所有易损的导向套、锁紧件都采用标准化快拆结构,设备维护人员无需拆解整个总成即可完成易损件更换,减少停机维护时间。各润滑点都预留了集中注油通道,可直接对接机床的自动润滑系统,无需操作人员手动逐个注油,适配大批量连续生产的加工场景。结构上的加强筋布局经过受力仿真优化,在满负荷切削大模数齿轮时,支撑座的变形量控制在微米级,不会因为切削抗力导致让刀、崩齿等问题。
