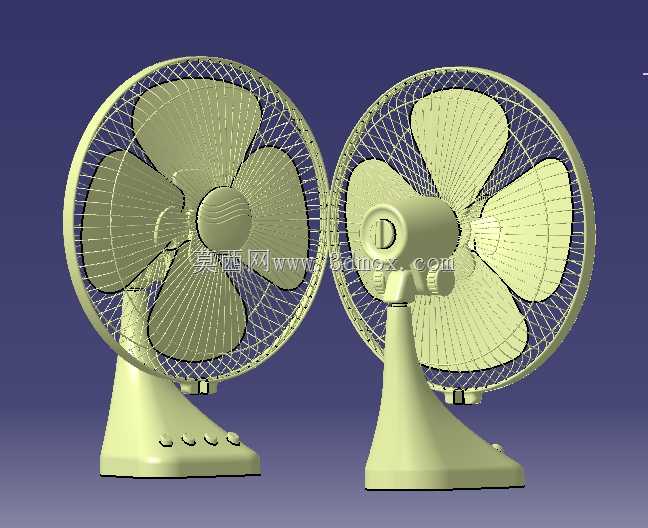

台式桌面摇头电风扇曲面结构设计

　　这款台式桌面风扇的三维结构设计，核心围绕小空间近距离送风的实际使用需求展开，区别于工业落地扇、壁挂扇的大覆盖范围设计逻辑，整体结构完全适配办公桌、书桌、床头柜这类狭小台面的安装摆放边界，底座投影尺寸控制在常规A5纸张幅面以内，整机高度不超过普通台式电脑显示器的下半区高度，放置时不会遮挡屏幕视线，也不会挤占键盘、水杯、文件等桌面常用物品的摆放空间，底座底部预留了防滑胶垫的安装槽位，放置在光滑漆面、玻璃材质的台面上也不会出现运行滑移的问题。

　　从功能结构来看，整机分为底座支撑组件、俯仰摇头驱动组件、风叶组件、防护网罩组件、控制按键组件五个核心模块，每个模块的装配间隙都做了曲面贴合处理，没有生硬的直角拼接结构，既降低了日常使用中磕碰划伤的风险，也能减少外壳接缝处的积灰死角。底座内部预留了足够的走线空间与配重块安装位，配重块的重心位置经过反复调整，确保风扇在最大仰角送风、最高转速运行时，整机重心始终落在底座支撑面范围内，不会出现前倾翻倒的问题，底座前端的三个控制按键分别对应风速档位切换、摇头功能启停、电源通断，按键的按压行程做了适配日常使用的阻尼设计，按压力度控制在单指轻压即可触发的区间，按键表面做了内凹的曲面造型，和手指指腹的贴合度更好，盲操作时也能快速定位按键位置。

　　风叶部分采用五片不等距曲面叶片设计，区别于传统等距叶片的气流脉动规律，不等距曲面可以打散叶片切割空气时产生的周期性涡流，降低运行过程中的风噪与结构共振，叶片的曲面曲率从叶根到叶缘做了渐变过渡，叶根部分曲率更大，保证足够的结构强度连接电机输出轴，叶缘部分曲率放缓，扩大气流的推送覆盖范围，在距离风扇一米的位置，送风幅面可以覆盖成年人上半身的区域，满足单人伏案工作、休息时的送风需求。风叶后方的电机安装位做了同轴度定位结构，确保风叶安装后和电机输出轴的同轴度误差控制在极小范围内，避免高速转动时出现偏心抖动的问题，电机外壳和俯仰支架的连接采用阻尼转轴结构，用户可以根据实际使用需求手动调整俯仰送风角度，调整角度范围覆盖水平向上25度到向下10度的区间，调整后转轴阻尼可以稳定支撑机头角度，不会出现机头自行下坠的情况。

　　防护网罩采用前后分体式卡扣结构，前网罩和后网罩通过周向均匀分布的卡扣实现快速装配与拆卸，不需要额外工具就能完成网罩拆分，方便日常清洁风叶与网罩上附着的灰尘，网罩的筋条间距控制在安全范围内，即使是儿童的手指也无法穿过筋条接触到运转的风叶，完全满足小家电的安全设计要求，网罩中心的装饰盖做了和机头外壳曲面顺滑衔接的造型，没有突出的棱角结构。摇头驱动结构内置在机头与支架的连接位置，采用齿轮减速传动结构，带动机头做水平方向的往复摆动，摆动角度覆盖左右各70度的范围，扩大送风的覆盖区域，满足小范围内多人同时送风的需求，传动齿轮的啮合间隙做了优化调整，摇头运行过程平稳无卡顿，也不会产生齿轮啮合的异响声。

　　整机的外壳曲面全部采用连续G2曲率过渡设计，没有曲面突变的位置，一方面让外壳的注塑成型过程更顺畅，减少注塑时的应力集中问题，降低外壳生产时的翘曲、缩痕缺陷率，另一方面顺滑的曲面外壳在日常清洁时可以直接用抹布擦拭，没有容易积藏污垢的死角。电源线从底座尾部的出线孔引出，出线孔位置做了防弯折的护套结构，避免日常使用中反复弯折电源线导致线芯断裂的问题，出线位置靠后，不会干扰底座前方的物品摆放。整体结构设计完全围绕家用、办公场景下的桌面使用需求展开，每个结构细节都对应实际使用中的痛点，没有冗余的装饰性结构，兼顾了结构可靠性、使用安全性与日常维护的便捷性。
