家用桌面台式摇头送风台扇结构设计

　　日常办公与居家场景中，桌面台扇是小范围定向送风的常用空气调节设备，这类设备无需复杂的安装固定流程，可直接放置于平整台面使用，适配办公桌、书桌、床头柜等多种小尺寸承载平面，针对10-20平米的封闭或半封闭空间，能够快速带动局部空气流通，在环境温度适宜的场景下替代高能耗制冷设备，实现体感降温的效果。

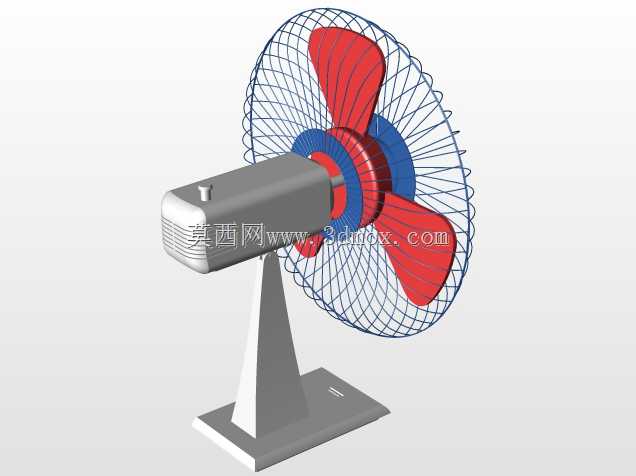

　　从结构设计逻辑来看，这款台扇的整体布局遵循重心下沉的工程原则，底部采用大弧度曲面配重底座，底座内部预留了配重块安装腔与走线空间，底座与桌面的接触区域设计有环形防滑胶垫安装位，可避免设备运行过程中因振动产生位移，同时降低整机运行的共振噪音。底座上方连接的是俯仰调节支架，支架与机头部分采用阻尼转轴连接，可实现上下15-30度的俯仰角度调节，适配不同坐姿下的送风高度需求，转轴的阻尼力矩经过匹配设计，既能够保证角度调节后机头不会自行下坠，又不会出现调节时卡滞费力的问题。

　　机头部分是台扇的核心功能区域，内部集成了驱动电机、摇头传动机构与扇叶固定组件，扇叶采用多叶片曲面设计，叶片的扭角沿径向渐变分布，这种设计能够在相同转速下提升送风距离，同时降低叶片切割空气产生的紊流噪音，扇叶外围设置的防护网罩采用径向辐条搭配环形加强筋的结构，网罩的栅格间距控制在安全范围内，可避免手指误触运转中的扇叶，同时尽可能降低对气流的阻挡损耗。摇头机构采用曲柄连杆传动结构，由电机输出端通过减速齿轮组驱动连杆做往复运动，带动机头实现左右70-90度的往复摆动，扩大送风覆盖范围，机构内部的传动齿轮采用自润滑材质，无需额外加注润滑脂即可保证长期运行的顺畅性，减少后期维护需求。

　　在安装边界与尺寸适配方面，这款台扇的整机高度控制在400-500mm区间，底座直径约180-220mm，放置时占用的台面投影面积不足0.05平米，不会过多占用桌面的办公或置物空间，整机重量控制在2kg以内，单人即可轻松挪动位置，适配不同场景的使用需求。设备的供电走线从底座后侧引出，可避免走线干扰正面的操作区域，机头后侧预留的控制按键区域与底座保持合理的操作高度差，用户坐在座位上无需起身即可完成风速切换、摇头开关等操作。

　　从实际使用的功能特性来看，这款台扇的结构设计充分考虑了日常使用的细节需求，网罩采用快拆卡扣结构，无需工具即可拆卸网罩与扇叶，方便日常清洁积灰；所有外露的结构接缝处都做了圆角过渡处理，没有尖锐的棱角，避免挪动或使用过程中磕碰划伤；电机部分的外壳设计有密集的散热格栅，能够保证长时间运行时电机的热量及时散出，避免过热导致的寿命衰减。在结构建模过程中，所有配合部件的公差都按照家用小电器的通用装配标准预留，转轴配合位采用间隙配合公差，卡扣连接位预留了合理的装配变形量，保证生产装配时各部件能够顺利组装，不会出现过紧卡滞或过松松动的问题。这类台扇的结构设计没有冗余的复杂功能，所有结构都服务于稳定送风、便捷操作、安全使用的核心需求，零部件的通用化程度较高，扇叶、电机、网罩等部件都可采用行业通用规格，能够有效降低生产制造的成本，同时方便后期的零部件更换维修。
