多彩便携USB桌面小风扇结构设计

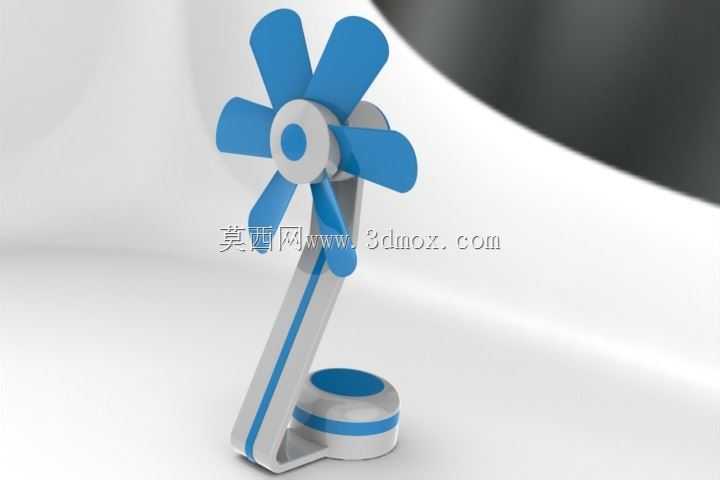

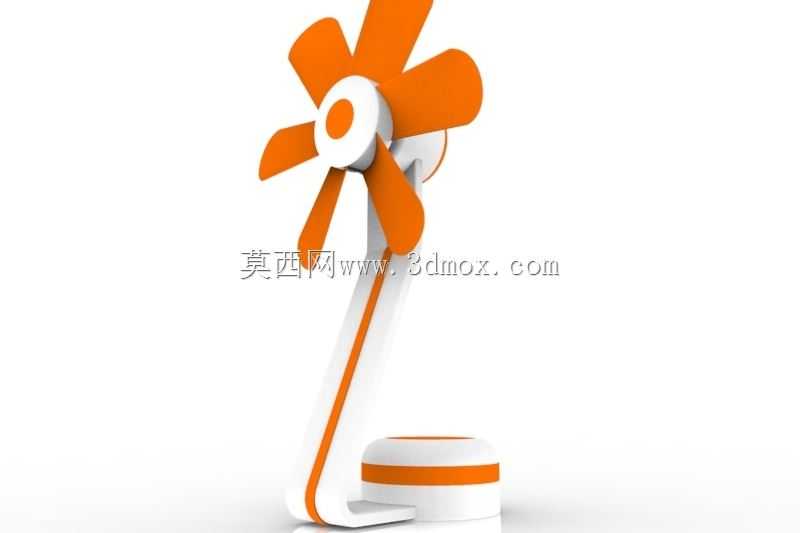

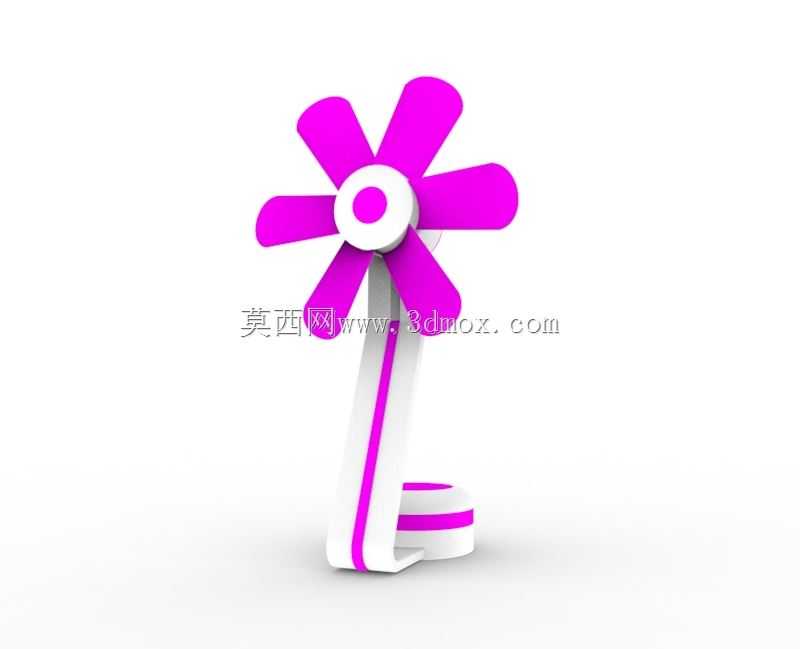

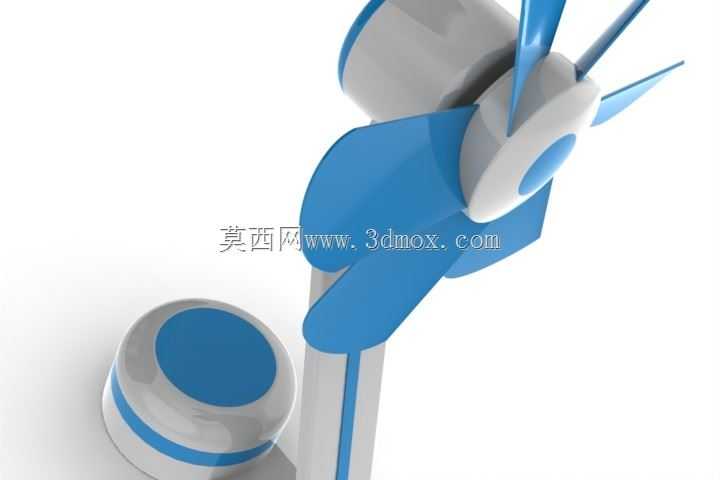

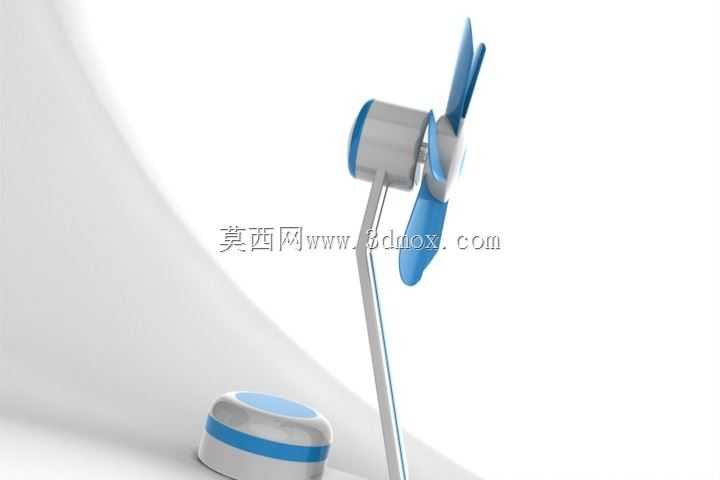

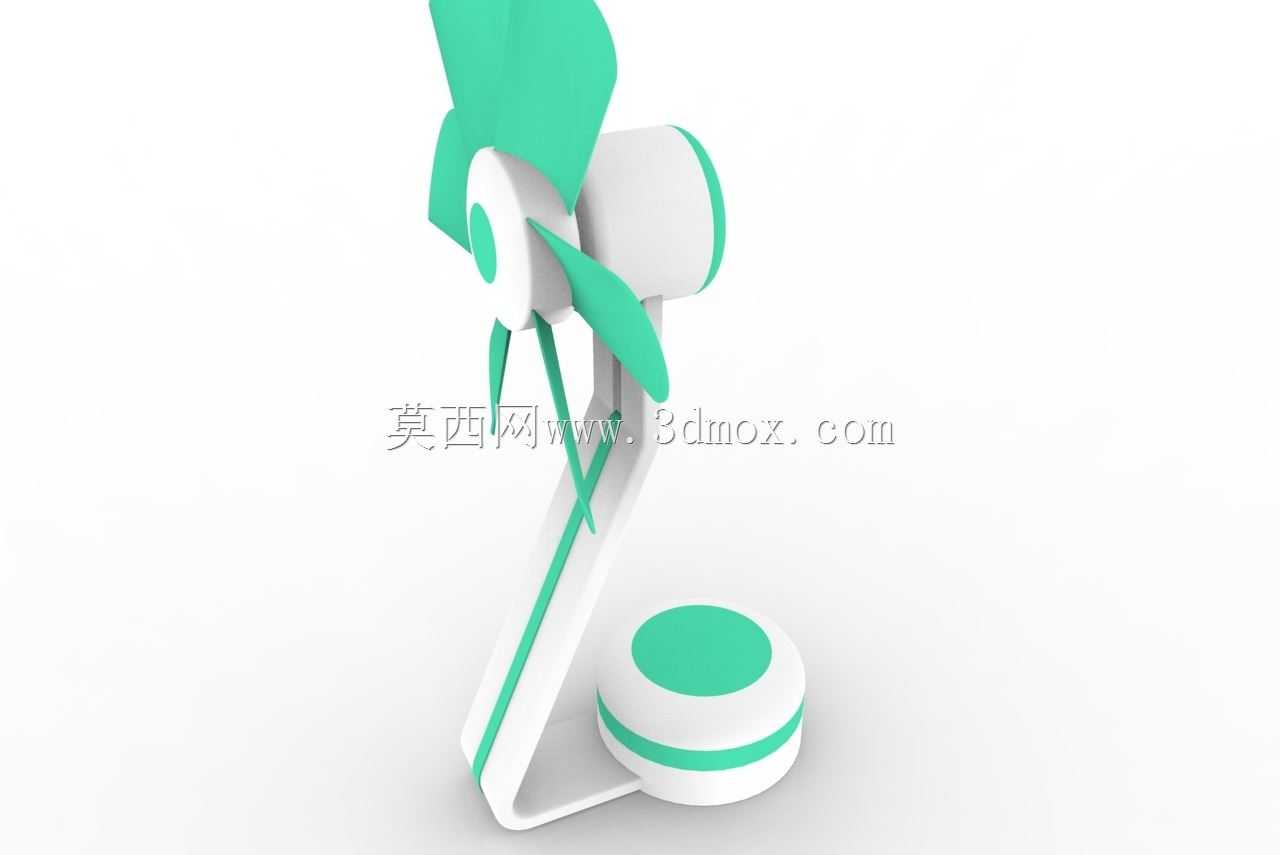

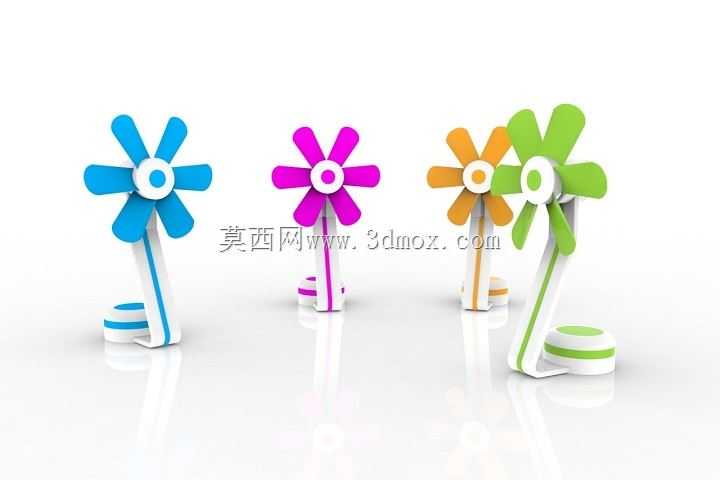

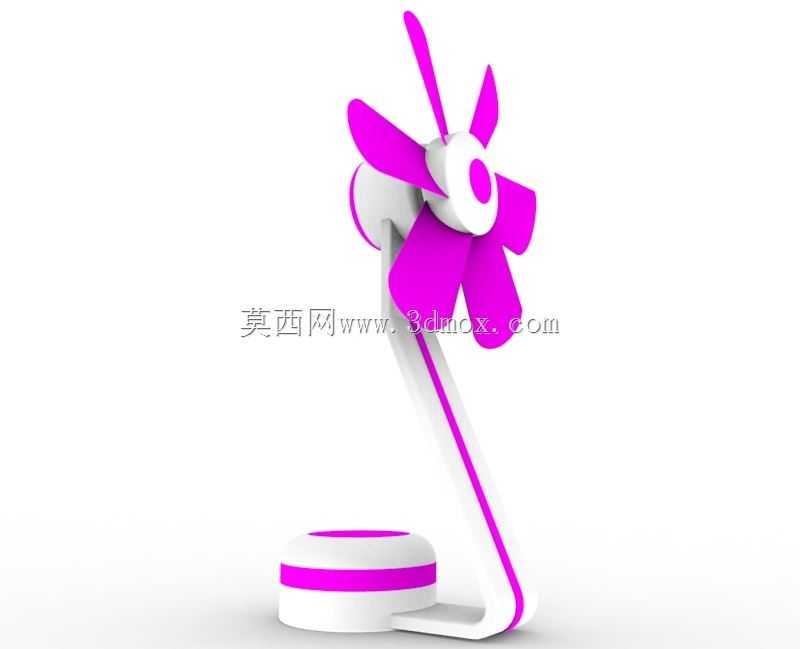

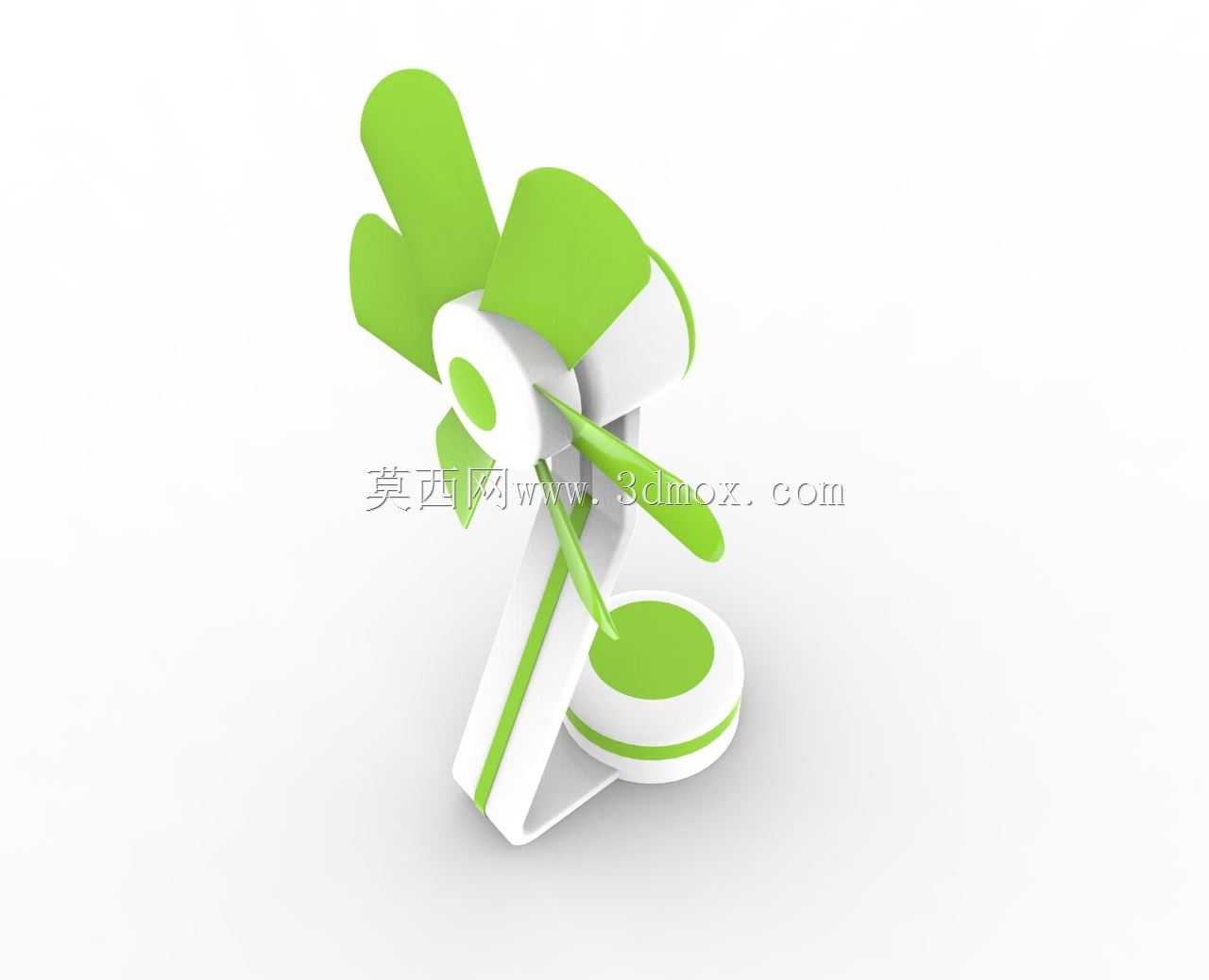

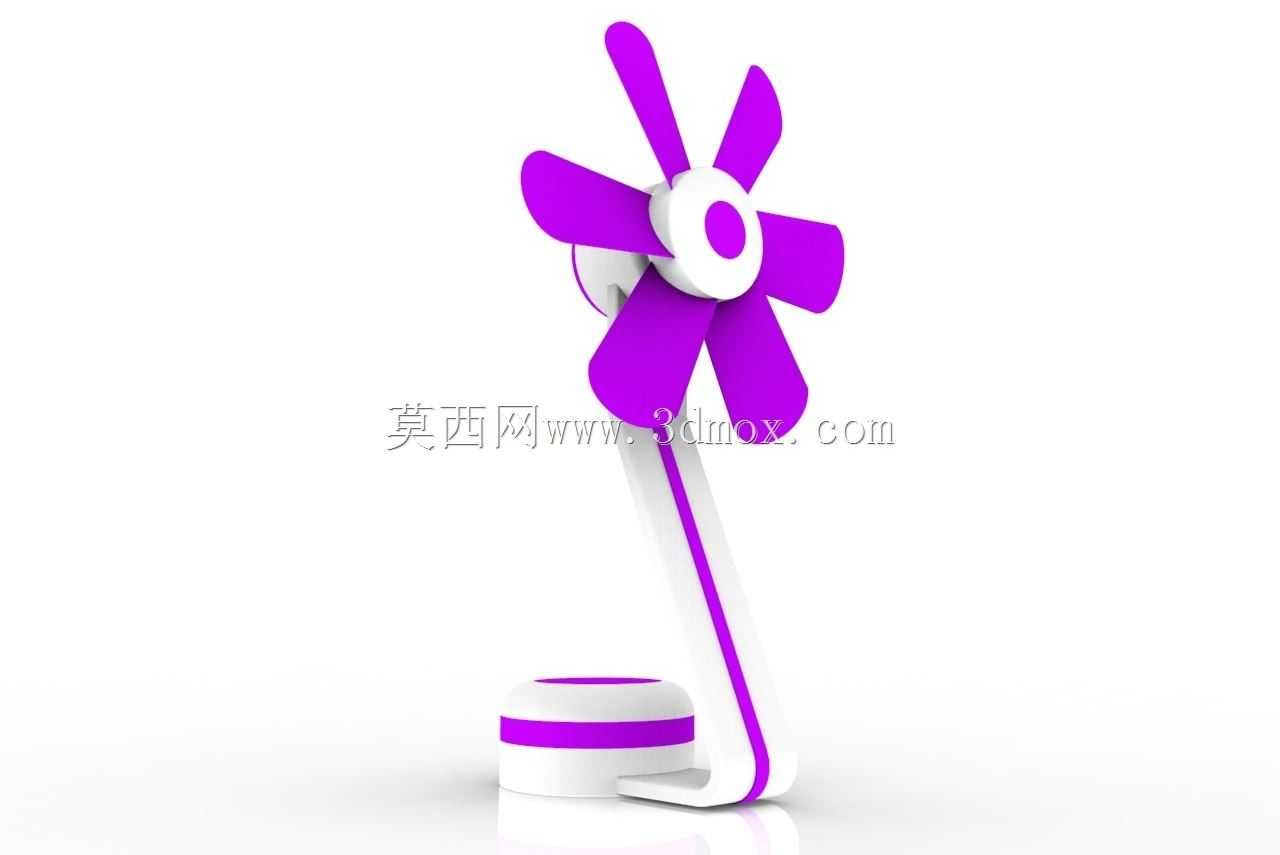

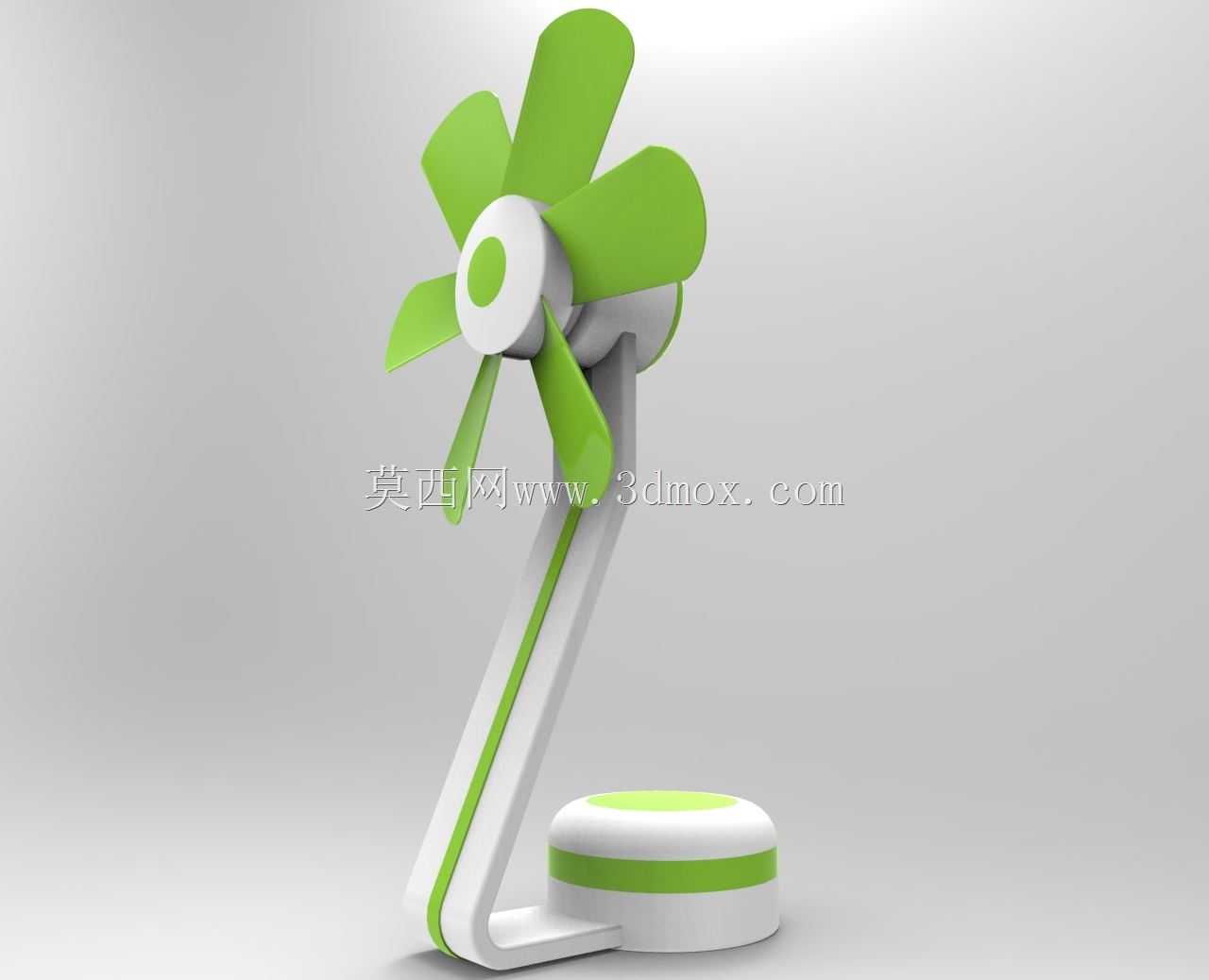

　　日常桌面场景里，这类小型USB供电风扇的适配场景覆盖了办公工位、宿舍桌面、小型展会临时展位等多种近距离送风需求，区别于传统落地扇、台扇的大尺寸送风逻辑，这类产品的核心设计目标是在极小的占用空间内，为单人1米范围内提供持续柔和的定向气流，解决密闭小空间内局部闷热、空气流通差的实际问题。从结构设计逻辑来看，整机采用立式弯折支撑结构，底座与支撑杆采用一体化弧度设计，既省去了额外的角度调节铰接结构，降低装配复杂度，又能通过支撑杆自身的倾斜角度，让扇头出风方向自然对准使用者的上半身区域，无需额外调整俯仰角即可获得舒适的送风角度。扇叶部分采用六叶软质材质设计，区别于硬质扇叶的高风速切割感，软质扇叶在转动时能将气流切割为更细碎的柔风，

　　降低直吹的生硬感，同时即便运行中误触扇叶，软质材质也不会造成划伤，提升日常使用的安全性，这一设计也适配桌面场景下人员手部活动频繁、容易误碰设备的实际使用环境。底座部分采用圆盘式配重结构，底部预留防滑胶垫安装位，整机重心落在底座中心区域，即便桌面存在轻微晃动或者支撑杆受到轻微外力触碰，也不会出现侧翻倾倒的问题，底座内部预留了USB供电线路的走线空间，供电线从底座侧方引出，不会占用底部的支撑接触面积，保证放置时的平整度。整机的外形尺寸控制在高度200mm左右，底座直径控制在70mm范围内，放置在桌面时仅占用不到一个水杯的投影面积，不会挤占键盘、鼠标、文件等桌面物品的摆放空间，安装边界无特殊要求，仅需要平整的硬质支撑面即可稳定放置，

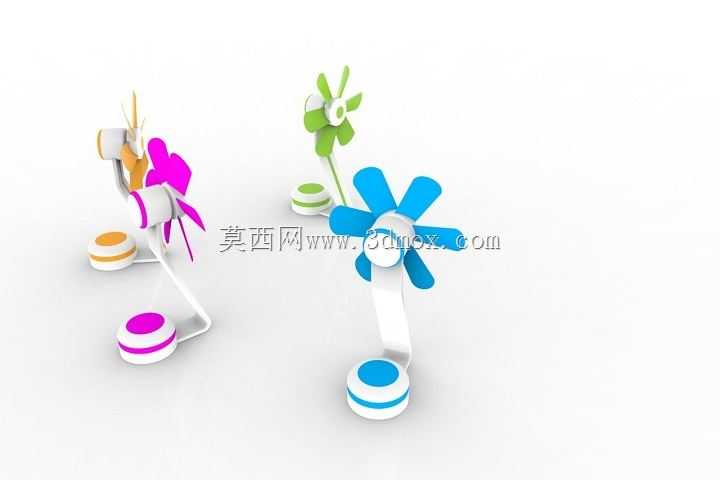

　　供电接口采用标准USB-A公头设计，可直接适配电脑USB端口、充电头、充电宝等常见5V供电设备，无需专用电源适配器，进一步提升了场景适配性。扇头部分的外框采用全包式防护网设计，防护格栅的缝隙宽度控制在6mm以内，能够避免手指误入扇叶运转区域，同时格栅的导流角度经过优化，不会对出风气流造成过多阻挡，保证送风效率。支撑杆内部采用内嵌式金属加强筋设计，外部包裹彩色软胶材质，既保证了支撑结构的强度，避免长期使用出现支撑杆弯折变形的问题，又能通过不同的外胶配色实现产品的外观差异化，满足不同使用者的审美偏好。从装配工艺角度来看，整机采用卡扣式装配为主、螺丝固定为辅的连接方式，扇头与支撑杆的连接位置仅需一颗固定螺丝即可完成锁紧，

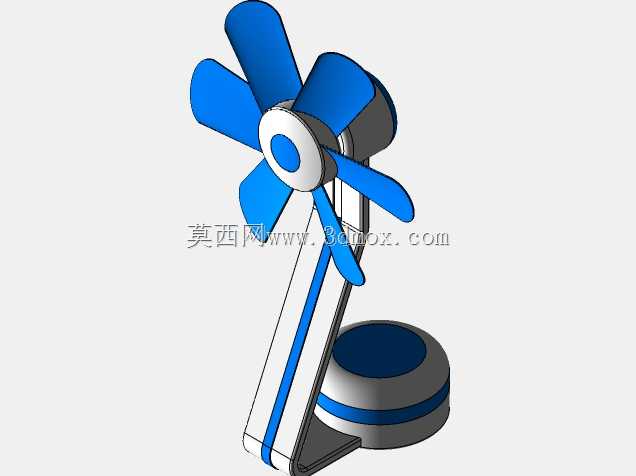

　　底座与支撑杆采用过盈卡扣配合，装配工序简单，适合批量流水线生产，后期拆解维护也仅需要拆开底座的卡扣即可接触到内部的供电线路与微型电机，维修更换成本较低。微型电机采用低噪音直流无刷结构，额定转速控制在3000转每分钟以内，运行时的噪音值控制在30分贝以下，不会对办公、学习场景下的专注状态造成干扰，电机输出轴与扇叶采用D型轴配合，避免扇叶转动时出现打滑空转的问题，扇叶的动平衡精度控制在G2.5级别，长期高速运转也不会出现明显的抖动、异响问题。供电线路内部设置了过流保护模块，当供电电压出现波动或者扇叶被异物卡住导致电流升高时，保护模块会自动切断供电，避免电机烧毁，提升产品的使用寿命。这类产品在实际使用中，不需要复杂的安装步骤，拆封后仅需要将供电接口插入对应供电端口即可启动运行，部分同结构产品还会在底座位置设置档位调节按键，可实现不同风速档位的切换，满足不同环境温度下的送风需求。从结构建模的角度来看，这类产品的建模难点在于支撑杆的弧度曲面过渡、扇叶的扭曲角度参数化设计，以及各个装配部件之间的间隙配合公差控制，扇叶与防护网之间的单边间隙需要控制在2mm以上，避免扇叶运转时与防护网发生摩擦产生异响，底座与支撑杆的配合公差需要控制在0.1mm以内，既保证装配时的顺畅度，又不会出现配合过松导致的结构晃动问题。
