50mm碳管公路自行车前轮组结构设计

　　公路自行车轮组作为整车与地面接触的核心承载部件，其结构设计直接决定骑行过程中的滚阻表现、侧向刚性、重量控制以及复杂路况下的可靠性，50mm框高碳管轮组是当前业余竞技、长距离耐力骑行场景中应用占比极高的配置，兼顾平路巡航的气动收益与爬坡路段的重量平衡，适配绝大多数铺装路面的骑行需求。该轮组的设计围绕碳轮辋、花鼓轮毂、辐条接头、管状轮胎四大核心组件的装配匹配展开，轮辋采用50mm等截面碳管结构，相比低框轮组能够在高速巡航时切割侧向气流，降低轮组旋转过程中产生的涡流阻力，同时相比更高框的气动轮组，侧风环境下的操控稳定性更优，能够适配沿海、山口等横风多发区域的骑行场景。当前设计阶段的轮辋主体预留了20个辐条安装位，暂未加工螺纹接头孔，

　　这一阶段的建模重点在于先完成轮辋的截面轮廓、整体圆度、胎圈安装槽的结构定型，碳管轮辋的胎圈座尺寸严格匹配管状轮胎的安装边界，胎槽深度与宽度控制在适配常规规格管胎的范围内，保证轮胎粘接安装后不会出现侧向滑移，同时轮辋的刹车边（若为圈刹版本）或碟刹座安装位（碟刹版本）的位置度需要与轮毂的安装基准保持同轴，避免轮组旋转时出现端面跳动或径向跳动超差的问题。轮毂作为轮组的核心旋转承载部件，其内部轴承安装位的同轴度、法兰盘的辐条孔分布角度直接决定轮组的传动效率与辐条张力均匀性，设计过程中需要匹配20孔轮辋的辐条交叉编法，通常前轮采用径向编法或小角度交叉编法，在保证垂直承载刚性的同时降低辐条风阻，辐条接头作为连接轮辋与辐条的关键传力零件，

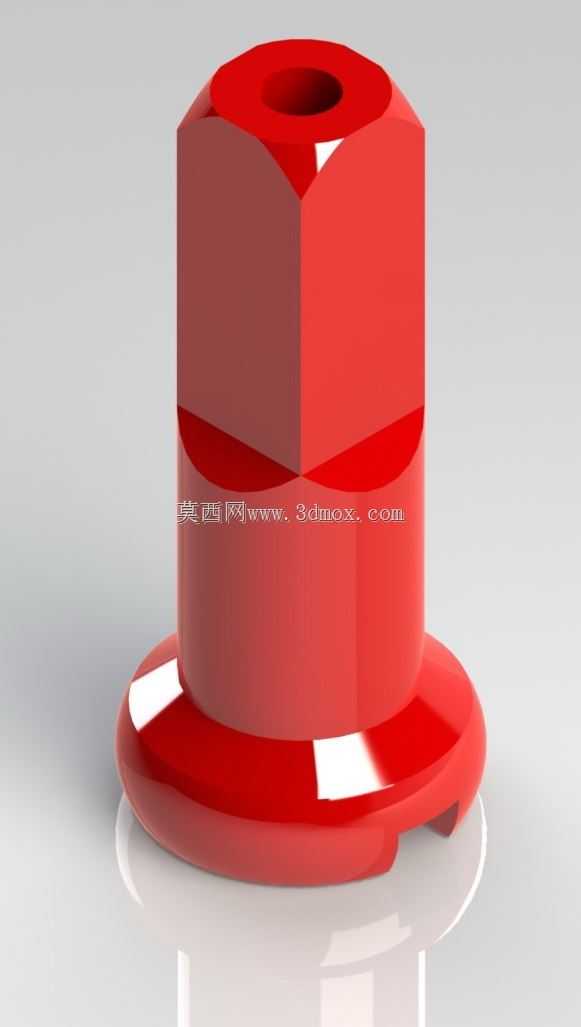

　　其螺纹规格需要与辐条端的螺纹完全匹配，接头与轮辋安装孔的配合间隙需要控制在合理范围，既保证装配时能够顺畅调整辐条张力，又避免间隙过大导致骑行过程中接头出现旷量异响。在实际装配逻辑中，轮组的组装需要先将轮毂通过调圈台固定，依次穿入辐条后将接头初步旋入轮辋对应的安装孔位，通过逐圈调整每个接头的旋入深度来均匀分配辐条张力，同时校正轮辋的径向跳动与端面跳动，最终保证轮组旋转时的偏摆量控制在工程允许的公差范围内。管状轮胎的安装需要在轮辋胎槽内均匀涂抹专用粘接胶，将轮胎充气至额定压力后对齐轮辋中心线静置固化，保证轮胎与轮辋的结合强度足以应对急加速、急制动以及过弯时的侧向载荷。该轮组的安装边界需要匹配常规公路自行车前叉的开档尺寸，花鼓的轴心直径、

　　锁紧结构适配主流快拆或桶轴规格，能够直接换装到对应规格的公路车架上，不需要额外修改车架或前叉的安装结构。从工程设计角度看，50mm框高碳轮的设计需要平衡多维度的性能矛盾：框高提升带来气动收益的同时会增加侧风敏感度，轮辋壁厚减薄带来重量优势的同时会降低冲击抗性，辐条数量减少带来风阻降低的同时会影响轮组的整体刚性，因此在建模阶段需要反复验证各部件的尺寸匹配关系，比如轮辋的碳层铺层方向对应不同位置的受力需求，辐条的拉力角度对应轮毂法兰的高度设计，接头的接触面积对应轮辋孔位的局部承压能力，这些细节都需要在三维建模过程中通过装配干涉检查、受力路径模拟来逐步优化。当前未完成的螺纹接头孔设计，后续需要根据选定的辐条接头规格确定孔的直径、攻丝深度以及孔口的倒角尺寸，孔位的分布角度需要与轮毂法兰的辐条孔角度一一对应，避免编圈时出现辐条角度歪斜、张力不均的问题，20孔的配置相比传统32孔轮组大幅减少了辐条数量，能够有效降低轮组的旋转重量，提升加速响应速度，同时对轮辋自身的刚性提出了更高要求，碳管结构的截面设计需要在孔位位置做局部加强，避免辐条拉力长期作用下出现孔位开裂的问题。
