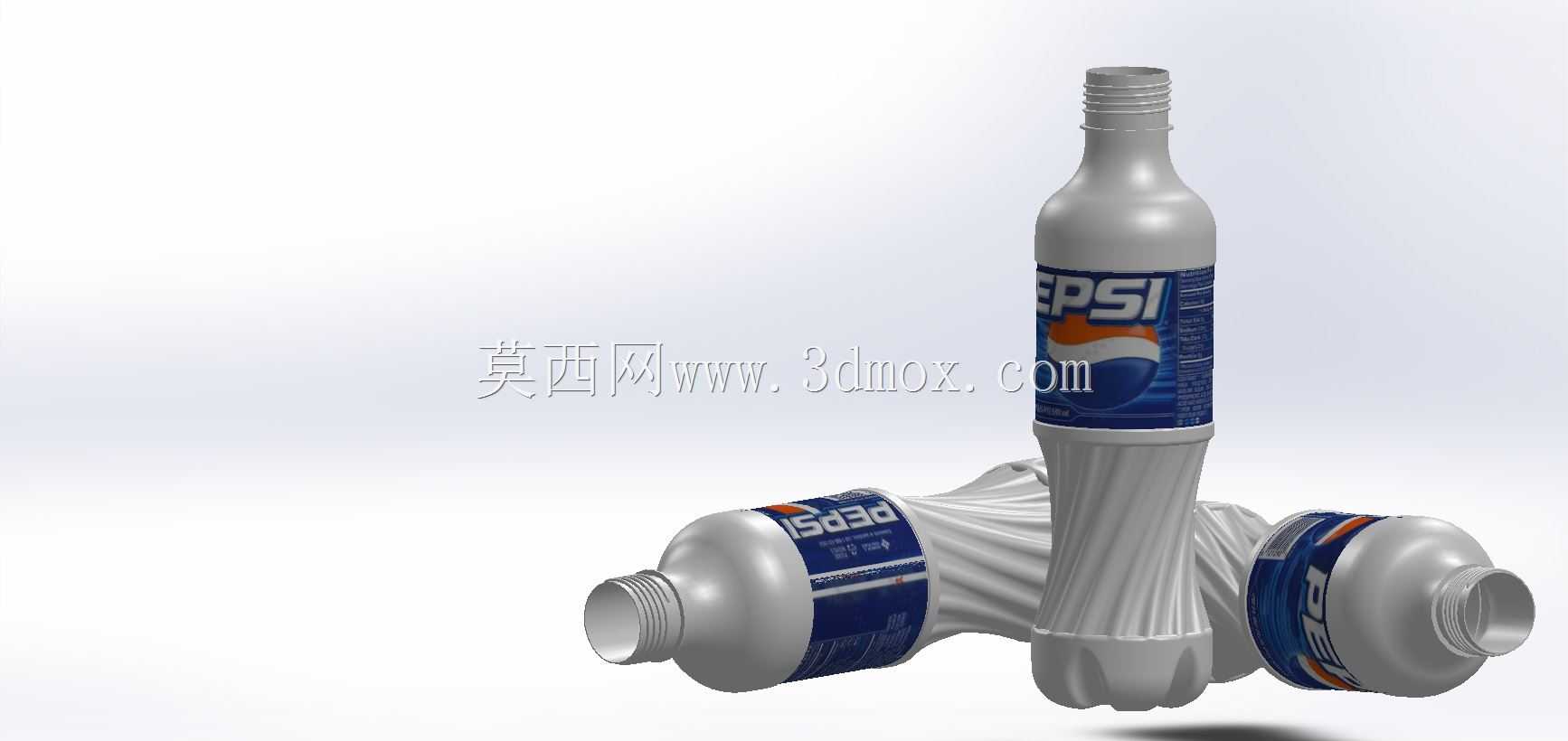

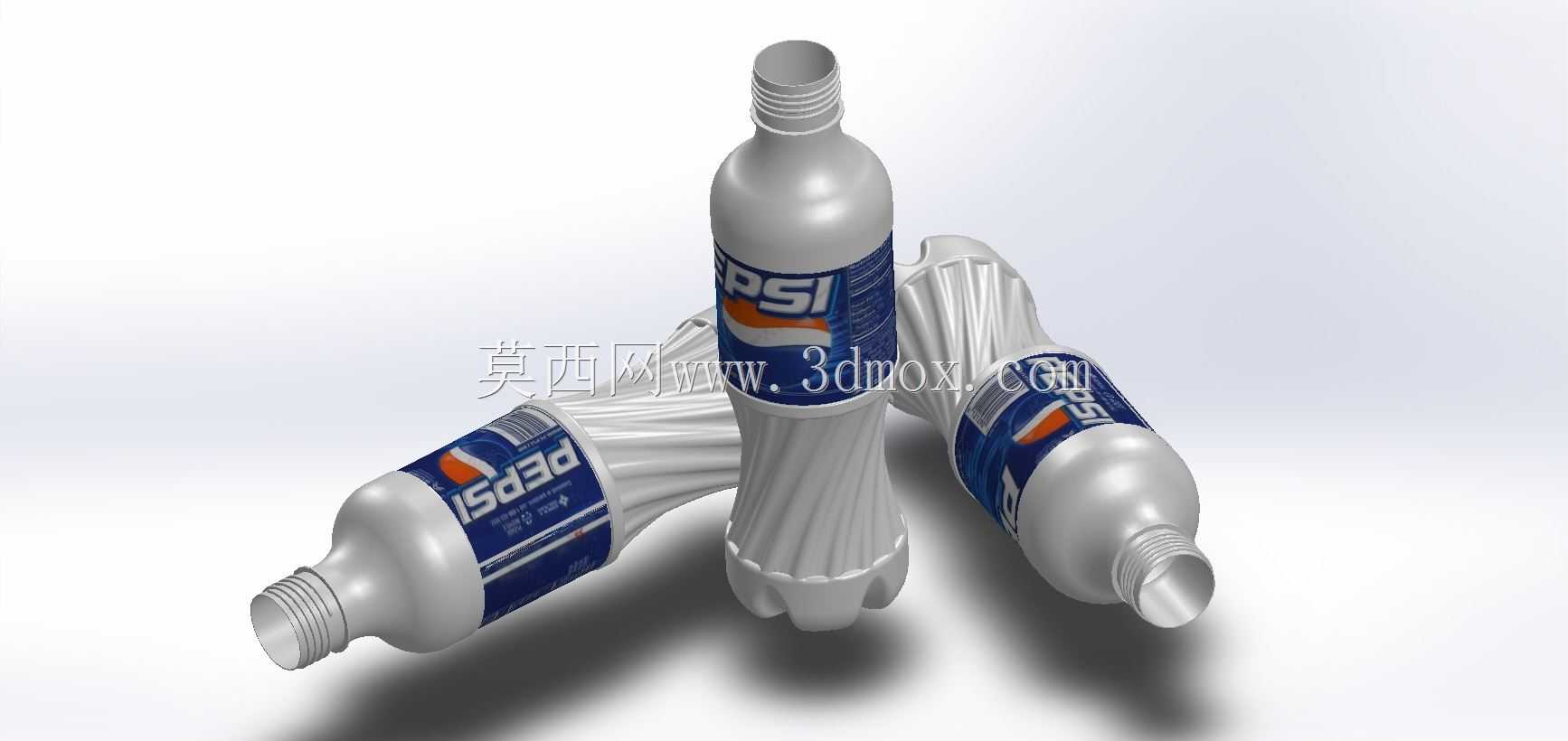

百事可乐塑料包装瓶三维结构设计

　　日常快消饮品的包装容器设计中，碳酸饮料瓶的结构合理性直接关联灌装效率、运输损耗率与终端握持体验，这款百事可乐瓶的三维结构完全围绕碳酸饮品的特性做针对性优化。瓶身主体采用PET吹塑成型的薄壁结构，整体轮廓贴合自动化灌装生产线的输送轨道边界，瓶身最大外径控制在常规饮料输送线的导板间距范围内，可直接适配现有主流含气饮料灌装线的卡瓶板、星轮转盘等工位配件，无需额外调整产线工装参数。瓶口采用标准的PCO1881螺纹接口，螺纹牙型的导程、牙高与密封面的平面度公差完全匹配行业通用的碳酸饮料瓶盖，灌装后旋盖工位的扭矩参数可直接沿用现有含气饮品的工艺设定，密封面处的环形凸起可配合瓶盖内的铝箔垫片实现0.6MPa内压下的长期密封，

　　避免运输过程中因环境温度升高导致瓶内二氧化碳溢出引发的漏液问题。瓶身中段的环形防滑筋与竖向棱纹做了一体化设计，竖向棱纹从瓶肩位置一直延伸到瓶底上方的过渡区，既提升了薄壁瓶身的环向刚度，避免灌装后瓶内带压状态下出现瓶身鼓胀变形，也能让消费者单手握持时增大摩擦力，即使瓶身附着冷凝水也不易打滑。瓶底采用经典的五瓣式花瓣底结构，每个凹瓣的曲率半径经过反复校核，既可以分散瓶内气压对底部的集中应力，避免满瓶状态下放置时出现底凸失稳，也能让空瓶在堆叠运输时实现上下瓶的嵌套，减少仓储运输过程中的空间占用，单托货盘的装载量相比平底结构可提升15%左右。瓶肩位置采用大圆弧过渡设计，避免吹塑成型过程中出现料厚不均的问题，

　　过渡圆弧的曲率也适配贴标工位的海绵压轮弧度，保证套标或贴标过程中标签能完全贴合瓶身曲面，不会出现标签起皱、偏移的问题。整个瓶体的壁厚分布遵循吹塑工艺的料流规律，瓶口位置壁厚最大，保证螺纹连接的结构强度，瓶身中段壁厚均匀控制在0.3mm左右，瓶底位置的壁厚略高于瓶身，提升底部抗冲击能力，空瓶状态下可承受1.2米高度的自由跌落不出现开裂，满瓶状态下可承受多层堆叠的垂直载荷不出现变形。从建模逻辑来看，整个瓶体采用曲面建模方式构建，先通过旋转特征做出瓶体的基础轮廓，再通过扫描、阵列特征做出螺纹与防滑棱纹结构，最后通过曲面加厚生成薄壁实体，所有圆角过渡位置都做了工艺性处理，避免吹塑过程中出现应力集中导致的开裂问题，模型的曲面连续性达到G2级别，可直接导入渲染模块做产品展示效果图，也可导出STEP格式用于吹塑模具的结构设计，适配模具加工的分模需求。
